Szabadeséses fémdetektor QUICKTRON 05 A
A rendkívül érzékeny QUICKTRON 05 A szabadeséses fémdetektor fémrészecskék kimutatására szolgál gravitációs csővezetékeken szállított laza anyagokból. Az érzékelő teljesen automatikus, amely nagy sebességű selejtező csappantyúval van felszerelve, így lehetővé teszi a szennyeződések nagyon precíz kilökődését és minimalizálja a jó termék veszteségét.
A kedvező ár és a nagy érzékenység a QUICKTRON 05 A-t a leggyakrabban használt detektorrá teszi a szabadeséssel szállított laza keverékek ellenőrzésére.
A digitális jelfeldolgozás kiváló érzékelési eredményeket tesz lehetővé, az érzékelő robusztus felépítése pedig maximális élettartamot eredményez.
A QUICKTRON 05 A detektor könnyen integrálható a meglévő csővezetékbe alacsony magasságának és kompakt méreteinek köszönhetően.
Ezt a szabadeséses detektort alapkivitelben 50-300 mm átmérőjű csövekhez szállítjuk. Egyéb átmérőjű és keresztmetszetű (négyzet, téglalap) csövekhez is tudunk detektort ajánlani.
Az érzékelő nyitott keretes felépítése korlátlan hozzáférést tesz lehetővé minden alkatrészéhez.
Ez a detektor nagy teljesítményű AMD 05 vezérlőegységgel van felszerelve, amely számos fejlett funkcióval rendelkezik, mint például az automatikus termékbeállítás, az automatikus kalibrálás vagy a rendszer digitális szűrése. Az egység 5 soros LCD kijelzővel van felszerelve és 4 ergonomikus gombbal vezérelhető. Működése egyszerű és intuitív. A vezérlőegység az érzékelő keretére van felszerelve, de az érzékelőn kívül is elhelyezhető.
Az szabadeséses fémdetektor fő előnyei
- Fémdetektor a laza anyagok ellenőrzésére szabadesés közben. Érzékeli az összes fémrészecskét, mind a szabadon, mind a végtermékben lévő zárt formában.
- Rendkívül pontos és megbízható fémérzékelés.
- Tartós és robusztus – jövedelmező befektetés
- ATEX-tanúsítvánnyal rendelkező változatok állnak rendelkezésre.
- Kompakt kivitelezés, amely megkönnyíti a már meglévő termelési létesítményekbe és sorokba való integrációt.
A detektor működésének elve:
A Quicktron sorozat fémdetektorai szabadon eső ömlesztett anyagot szállító csővezetékbe vannak beépítve. A vizsgált anyag áthalad az érzékelő tekercsen. Ha az anyag fémszennyeződéssel szennyezett, a tekercs érzékeli ezt a fémet és jelet küld a selejtező szelep kinyitására. A fémszennyeződés és az anyag egy része a rossz anyag lerakóba kerül. Ezután a csappantyú automatikusan visszatér eredeti helyzetébe. Az érzékelő működése, beleértve a szennyeződések eltávolítását is, teljesen automatikus.
Köszönhetően a nagy sebességű selejtező csappantyúnak működése nagyon gyors és precíz, ami minimalizálja a jó anyagveszteséget. Az anyag kidobásának ideje állítható.
A QUICKTRON 05 A szabadeséses fémdetektor:
- Megbízható - funkcionalitásban és fémérzékelésben
- Tartós – technológiában és teljesítményben
- Rugalmas - méretben és felhasználásban
Mit várhat el tőlünk?
Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.
1.
Jövünk
2.
Felmérjük és megtervezzük
3.
Méretre gyártjuk
4.
Telepítjük
5.
Beüzemeljük és betanítjuk
6.
Autorizált szervízt biztosítunk
Garantáljuk a mintaanyag letesztelését 3 napon belül!
Győződjön meg róla, hogy berendezéseink tökéletesen megfelelnek elvárásainak!
INGYENESEN elvégezzük alapanyaga tesztelését saját szeparátorainkon!
Választható felszerelés
A QUICKTRON 05 detektort számos kiegészítő felszereléssel tudjuk szállítani:
- Figyelmeztető berendezések – jelzőfény, hangjelzés,…
- Felügyelet - légnyomás, elzárószelep
- Légkompresszor
- Sűrített levegős tartály
Speciális kivitelek
Speciális követelményei vannak a fémdetektor kivitelezésével kapcsolatban? A leggyakoribb igények a következők:
- Rozsdamentes acél kivitel
- Túlnyomásos alkalmazásokhoz 0,3 bar-ig
- Magas hőmérsékleten is használható változat
- Színes kialakítás igény szerint
- Robbanásveszélyes környezetben használható változat
- Érzékelő vezérlő kijelzővel és/vagy vezérlőegységgel külön szekrényben
Lépjen kapcsolatba velünk, megoldást kínálunk közvetlenül az Ön számára.
Felhasznált anyagok:
- Keret - rozsdamentes acél (1.4301 / SS 304)
- Detektor tekercs - alumínium , opcionálisan rozsdamentes acél (1.4301 / SS 304)
- Vezérlőegység - acél, opcionálisan rozsdamentes acél (1.4301 / SS 304)
- Takarólemez – PP (polipropilén)
- Érzékelőcső – PP (polipropilén), TIVA opcióként
- Csatlakozó karima - rozsdamentes acél (1.4301 / SS 304)
- Selejtező szelep - rozsdamentes acél (1.4301 / SS 304)

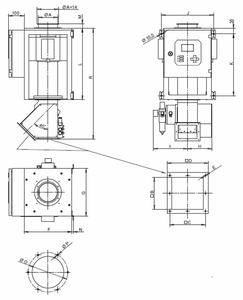

Méretek:
| A: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F: (mm) | G: (mm) | H: (mm) | I: (mm) |
|---|---|---|---|---|---|---|---|---|
| 50 | 70 | 86 | 100 | 8xM5 | 220 | 300 | 100 | 180 |
| 70 | 70 | 86 | 100 | 8xM5 | 220 | 300 | 100 | 180 |
| 80 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 100 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 120 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 150 | 200 | 225 | 246 | 8xM5 | 370 | 370 | 203 | 255 |
| 200 | 200 | 225 | 246 | 8xM5 | 430 | 430 | 203 | 255 |
| 250 | 300 | 325 | 360 | 8xM5 | 530 | 530 | 322 | 180 |
| 300 | 300 | 325 | 360 | 8xM5 | 630 | 630 | 322 | 180 |
| J: (mm) | K: (mm) | L: (mm) | M: (mm) | N: (mm) | O: (mm) | P: (mm) | R: (mm) | Súly (kg) |
|---|---|---|---|---|---|---|---|---|
| 250 | 260 | 310 | - | - | 72 | 4xM5 | 490 | 25 |
| 250 | 260 | 310 | - | - | 130 | 4xM5 | 490 | 25 |
| 330 | 340 | 400 | 35 | 10 | 108 | 6xM5 | 650 | 35 |
| 330 | 340 | 400 | 28 | 10 | 130 | 6xM5 | 650 | 40 |
| 330 | 390 | 450 | 28 | 10 | 150 | 6xM5 | 700 | 45 |
| 380 | 405 | 470 | 36 | 5 | 180 | 6xM5 | 800 | 55 |
| 460 | 605 | 670 | 37 | 5 | 230 | 6xM5 | 1000 | 65 |
| 560 | 605 | 665 | 48 | 5 | 280 | 6xM5 | 1200 | 130 |
| 660 | 805 | 865 | 50 | 5 | 366 | 8xM10 | 1400 | 160 |
Más magasságú, nyílás átmérőjű, keretes stb. szabadeséses fémdetektort is tudunk szállítani az Ön igényeinek megfelelően.
Elkérjük Öntől a szükséges módosítások specifikációját, amely alapján pontosan az Ön igényeinek megfelelő ajánlatot készítünk.
A detektor érzékenysége
A detektor érzékenysége számos paramétertől függ, például a nyílás méreteitől (minél kisebb a nyílás átmérője, annál nagyobb a detektor érzékenysége), az anyag sebességétől, a termék sűrűségétől, hőmérsékletétől, páratartalmától stb.
Annak érdekében, hogy ki tudja választani az alkalmazásához legmegfelelőbb fémdetektort a szükséges érzékenységgel, javasoljuk, hogy kérjen anyagvizsgálatot. Ezeket a teszteket ingyenesen elvégezzük. Kérjük, vegye fel velünk a kapcsolatot és mi megszervezzük a tesztek elvégzését az Ön által küldött anyagminta alapján.
A QUICKTRON 05 A detektor érzékenységi táblázata:
| Modell | 50 | 70 | 80 | 100 | 120 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Érzékenység - acélgolyó átm. (mm) | 0,3 | 0,45 | 0,5 | 0,6 | 0,7 | 0,9 | 1,0 | 1,5 | 1,75 |
AMD 05 vezérlőegység
• A minőségi vezérlőegység elengedhetetlen minden detektor megfelelő működéséhez. Vezérlőegységünk gyártásakor nagy hangsúlyt fektetünk a magas minőségi kidolgozásra és a felhasznált alkatrészekre.
• A végeredmény egy stabil vezérlőegység sokféle funkcióval (ezek közül csak néhányat említünk):
- Vezérlőegység beépített állítható tápegységgel a megbízható teljesítmény és az egyszerű szerviz érdekében
- Automatikus termékbeállítás interferencia-elnyomással és automatikus érzékenység-kalibrációval
- Digitális jelszűrés a maximális stabilitás érdekében nehéz körülmények között is
- A keskeny érzékelési zóna garantálja a fémek pontos elhelyezkedését az érzékelési mezőben és ezáltal a pontos észlelést
- A rendszer megfelelő működésének ellenőrzése
- Érintővezérlés 4 ergonomikus gombbal
- 5 soros megvilágított LCD kijelző
- Akár 500 termék beállításainak tárolása a memóriában
A készlet tartalma:
A QUICKTRON 05 A detektor a következő elemeket tartalmazza:
- Érzékelő fej
- Selejtezőegység pneumatikus alkatrészekkel, légnyomás-szabályozóval stb.
- Vezérlőegység
- Csatlakozó kábelek
- Telepítési hardver
- Használati útmutató
Adatlap (EN)
- Tápellátás: 100 – 240 V AC, 50/60 Hz
- Teljesítmény: max.50 W
- Védettség: IP 65
- Min. üzemi hőmérséklet: -10 °C
- Max. üzemi hőmérséklet: + 50°C
- Relatív páratartalom: 0-95 % (kondenzáció nélkül)
- Anyagsebesség , amellyel megbízhatóan érzékeli a fémeket: 1,5 - 6,0 m/s
- Tápkábel: 1,8 m csatlakozóval
A szabadeséses fémdetektorok speciális berendezések, amelyeket ömlesztett és szabadon áramló anyagok ellenőrzésére terveztek, amelyek gravitáció hatására csövön vagy csatornán keresztül haladnak át. Élelmiszeripar, gyógyszeripar vagy vegyipar termelési soraiba telepítik őket, ahol a fémszennyeződések észlelését és automatikus eltávolítását biztosítják a termék további feldolgozása vagy csomagolása előtt.
Hat modell szabadeséses fémdetektort kínálunk az élelmiszeripar számára: Fémdetektor METRON 07 PowerLine, Fémdetektor METRON 07 FlatLine, Szabadeséses fémdetektor QUICKTRON 07 RH HyQ Clean, Szabadeséses fémdetektor QUICKTRON 05 A, Szabadeséses fémdetektor METRON 05 CR és Fémdetektor PHARMATRON 07 HQ. Minden modell meghatározott alkalmazásokhoz készült, és érzékenységében, kivitelében és vezérlőegységében különbözik egymástól.
Az érzékenység az adott modelltől és az apertura átmérőjétől függ. Például a Fémdetektor METRON 07 PowerLine akár 0,4 mm érzékenységet ér el vasfémek (Fe), 0,5 mm-t nem vasfémek (NFe) és 1,5 mm-t rozsdamentes acél (SS) esetén. A Szabadeséses fémdetektor QUICKTRON 07 RH HyQ Clean Fe-t 0,5 mm-től, NFe-t 0,6 mm-től és SS-t 1,5 mm-től érzékeli. A pontos értékek mindig az apertura átmérőjétől és az ellenőrzött termék tulajdonságaitól függnek.
A fémmentess zóna (MFZ) egy védőtér a detektor körül, ahol nem helyezhetők el fémes szerkezetek, hogy ne zavarják az érzékelést. A Fémdetektor METRON 07 PowerLine és Fémdetektor METRON 07 FlatLine modelleknél speciális konstrukciós elvük miatt nincs szükség fémmentess zónára, ami lényegesen egyszerűsíti a szerelést és helyet takarít meg a termelési soron. A Szabadeséses fémdetektor QUICKTRON 05 A és a Szabadeséses fémdetektor METRON 05 CR fémmentess zónát igényelnek.
A szabadeséses fémdetektor elektromágneses indukció elvén működik. Az anyag gravitáció hatására szabadon esik át az érzékelőfejen, amely elektromágneses mezőt generál. Ha az anyag fémszennyeződést tartalmaz, az megváltoztatja ezt a mezőt, amelyet a készülék azonnal rögzít. A vezérlőegység ekkor automatikus kivetőt aktivál, amely eltávolítja a szennyezett terméket a gyártási folyamatból.
A detektorok kétféle vezérlőegységgel rendelkeznek. A QUICKTRON 07 RH HyQ Clean, METRON 07 PowerLine, METRON 07 FlatLine és PHARMATRON 07 HQ modellek az AMD 07 egységet használják 5,7"-os színes érintőkijelzővel, Ethernet-csatlakozással, mesuNET távoli hozzáféréssel és 500 termék memóriájával. A QUICKTRON 05 A és METRON 05 CR modellek AMD 05 egységgel rendelkeznek, 5 soros LCD kijelzővel, 4 gombbal és 500 termék memóriájával.
Igen, szabadeséses fémdetektoraink tanúsítottak és az élelmiszeripar számára tervezettek — megfelelnek a higiéniai követelményeknek, és élelmiszerrel érintkezésre alkalmas anyagokból készültek. A Fémdetektor PHARMATRON 07 HQ kifejezetten a gyógyszeripar számára készült, a legmagasabb higiéniai és érzékenységi követelményekkel. Minden modell megfelel az EU-ban érvényes vonatkozó szabványoknak és előírásoknak.
Átfogó szervizszolgáltatást nyújtunk, beleértve a telepítést, üzembe helyezést, kezelőszemélyzet képzését és rendszeres kalibrálást. A detektor megfelelő működésének ellenőrzéséhez tesztdarabok (test pieces) állnak rendelkezésre az érzékenység rendszeres ellenőrzéséhez. Az ügyfelek a mesuNET távelérést is igénybe vehetik a detektorok hálózaton keresztüli felügyeletéhez és kezeléséhez — az AMD 07 vezérlőegységgel rendelkező modelleken érhető el.
