Csővezeték mágneses szeparátorok MT
A mágneses csővezeték szeparátor MT (alakja miatt néha torpedónak vagy lövedéknek is nevezik) a fémes szennyeződések felfogására szolgál gyengébb térfogati tulajdonságokkal rendelkező anyagokból (granulált takarmány, műanyag granulátum, fűrészpor, poranyagok a kerámiaiparban stb.) amelyek blokkolhatják és eltömíthetik a klasszikus mágneses rácselválasztókat.
A csővezeték elválasztó felépítése
Az elválasztó teste egy hegesztett rozsdamentes acél házból áll, amely egy meglévő csővezetékhez csatlakoztatva (pl. szabványos karimákkal vagy JACOB típusú karimákkal) a csővezetékrendszer szerves részévé válik.
A szeparátor testének bemeneténél egy elosztókúp található, amely segíti az anyagáramlás egyenletes elosztását. Ezenkívül az elválasztó külső héjának belső részén speciális terelők vannak elhelyezve, amelyek az anyagot a külső héjtól a mágneses maghoz irányítják (a központi kúp alsó részén található). A kúp kialakításának és a szeparátor kör alakjának köszönhetően az anyagáramlás egyenletes és sima.
Ezenfelül az elválasztó kör keresztmetszete a terelő kúppal párosítva, amely az elválasztótest közepén helyezkedik el és ferrit vagy neodímium mágnesekkel van felszerelve, lehetővé teszi ennek az eszköznek az alkalmazását nem csak teljesen függőleges, hanem ferde csőrendszerekben is.

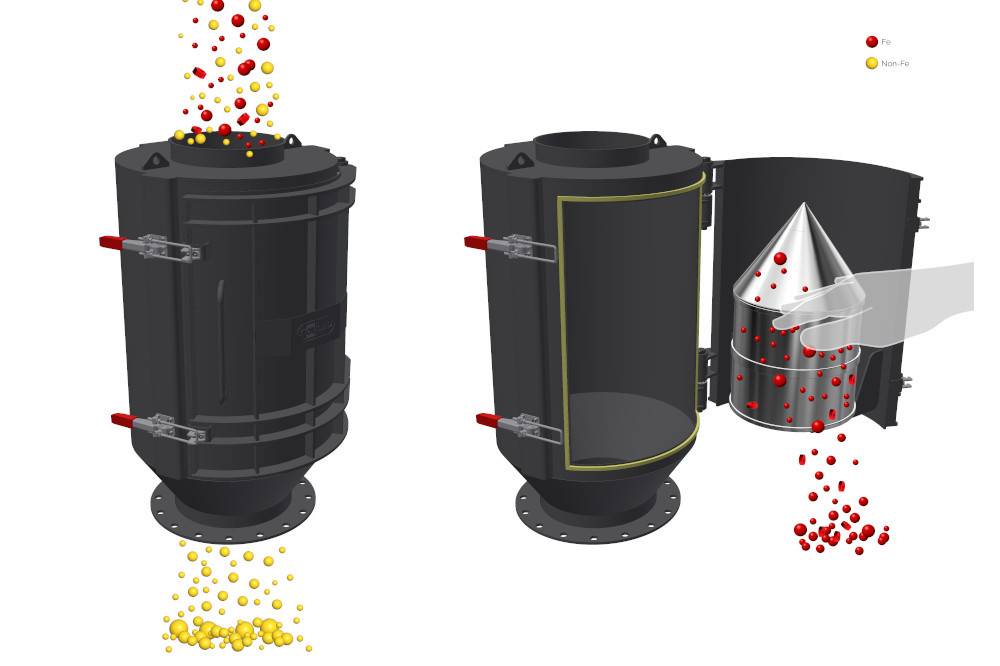

Hogyan történik a csőleválasztó tisztítása?
A csőleválasztó tisztítása nagyon egyszerű:
- Oldja ki a horogkapcsokat
- Nyissa ki az ajtót a beépített mágneses kúppal
- Kézzel távolítsa el a mágneses magon felfogott ferromágneses szennyeződéseket
Ne használjon fémszerszámokat a beszorult szennyeződések eltávolításához - sérülést okozhat!
Mit várhat el tőlünk?
Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.
1.
Jövünk
2.
Felmérjük és megtervezzük
3.
Méretre gyártjuk
4.
Telepítjük
5.
Beüzemeljük és betanítjuk
6.
Autorizált szervízt biztosítunk
Garantáljuk a mintaanyag letesztelését 3 napon belül!
Győződjön meg róla, hogy berendezéseink tökéletesen megfelelnek elvárásainak!
INGYENESEN elvégezzük alapanyaga tesztelését saját szeparátorainkon!
SOLLAU – termékeinket igazi profik hegesztik!
A SOLLAU cég által alkalmazott irányelvek:
PED 2014 / 68 / EU a nyomástartó berendezések hegesztésére és forgalmazására vonatkozóan, EN-ISO 3834 – 2 Bizonyítvány, EN 1090 - 2, EN 13480 - 1 - 5, EN 13445 - 1 - 5 szerint
MT
- Üzemi teljesítmény 360 m 3 /h -ig
- Tartós, teljesen rozsdamentes kivitel
- Alkalmas rosszul áteresztő anyagokhoz is
- Kézi tisztítás
- Függőleges alkalmazás
A csőelválasztó a gyengébb áteresztőképességű ömlesztett anyagok fémszennyeződéseinek kiválasztására szolgál (granulált takarmány, műanyag granulátum, fűrészpor, kerámiaipari poranyagok stb.).
| Termék | Max. kapacitás (m3/h) | Bemeneti/kimeneti átmérő (mm) | Adatlap (EN) |
|---|---|---|---|
| MT 100 F | 10 | 99 | PDF megtekintése |
| MT 150 F | 25 | 149 | PDF megtekintése |
| MT 200 F | 60 | 199 | PDF megtekintése |
| MT 250 F | 90 | 249 | PDF megtekintése |
| MT 300 F | 130 | 299 | PDF megtekintése |
| MT 350 F | 165 | 349 | PDF megtekintése |
| MT 400 F | 230 | 398 | PDF megtekintése |
| MT 500 F | 360 | 498 | PDF megtekintése |
Az MT-t függőleges vagy dőlt csővezetékes rendszerekhez ajánljuk, ahol az anyagnak rossz folyási tulajdonságai vannak — például granulált takarmányok, műanyag granulátum, fűrészpor vagy poranyagok — amelyek rácsos szeparátorokat tömhetnének el. Az ML lemezszepárátortól az MT eltér körkörös testkeresztmetszetével, amely lehetővé teszi a beszerelést dőlt csővezetékbe is, és magasabb maximális kapacitásával (legfeljebb 360 m³/h).
Az MT a ferromágneses részecskéket 1,5 mm-től körülbelül 50 mm-ig fogja el. Az MT-t szabványos csatlakozóátmérőkkel 100-tól 500 mm-ig gyártjuk, legfeljebb 360 m³/h kapacitással; nagyobb átmérőkhöz rendelésre gyártunk. Ferrit és neodím változat is elérhető — a megfelelő választást az Ön anyagának tesztelése után ajánljuk.
Az MT granulált és por alakú, rossz folyási tulajdonságú anyagokhoz készült — tipikusan granulált takarmányok, műanyag granulátum, fűrészpor vagy poranyagok a kerámiaiparban. Alkalmazható az agrárgazdaságban, az élelmiszer-, gyógyszer-, faipar-, vegyészeti, kerámia- és műanyagiparban.
A szeparátortest bejáratánál egy eltérítő kúp található, amely egyenletesen osztja el az anyagáramlást, a külső köpeny belső felületén lévő speciális vezető bordák pedig az anyagot közvetlenül a test közepén lévő mágneses magra irányítják. A körkörös keresztmetszet ezekkel az elemekkel együtt biztosítja a zökkenőmentes áramlást nyomáscsúcsok vagy dugulások nélkül — még dőlt csővezetékben is.
A ferrit mágnesek szabványos méretű fémszennyeződések szeparálására alkalmasak és gazdaságosabb választást jelentenek. A neodím mágnesek nagyobb mágneses indukcióval rendelkeznek és finomabb ferromágneses részecskéket is elfognak — a választás a szükséges szeparációs hatékonyságtól, a kiszűrendő szennyezők méretétől és az üzemeltetési körülményektől függ; a megfelelő változatot az Ön anyagának tesztelése után ajánljuk.
A tisztítás kézzel, három lépésben történik: a horogbilincsek kioldása → az integrált mágneskúpot tartalmazó ajtócska kinyitása → az elfogott ferromágneses szennyeződések kézi eltávolítása a mágneses magról. A szennyeződések eltávolításához fémszerszámokat tilos használni — sérülésveszély áll fenn.
Igen, szeparátorokat egyedi méretben is gyártunk — 500 mm-nél nagyobb átmérők, nem szabványos csatlakozók és egyéb konfigurációk megrendelésre lehetségesek. Minden projektet személyes helyszíni felméréssel, méréssel és megoldási javaslattal kezdünk; a szállítás magában foglalja a beszerelést, az üzembe helyezést, a kezelők betanítását és az autorizált szervizszolgáltatást. Az Ön anyagán ingyenes tesztet végzünk, az eredményeket 3 munkanapon belül közöljük.
Mely iparágakban alkalmazzák a csővezeték mágneses elválasztót?
A csővezeték mágneses szeparátort az agráriparban, a gyógyszeriparban, a fafeldolgozásban, a vegyiparban és a kerámiaiparban stb. használják.
