Mobil áramlási mágneses szeparátorok MSP-S ANCISTRUS
Az MSP-S ANCISTRUS mobil mágneses szeparátor kifejezetten a ferromágneses szennyeződések műszaki olajokból és emulziókból való elválasztására szolgál.
Az MSP-S ANCISTRUS elválasztó használatának fő előnyei
- A kenő-, hűtő- és hidraulikus folyadékok élettartamának meghosszabbítása
- A feldolgozott termékek felületének javítása (kenő- vagy csiszolóolajok, illetve emulziók tisztítása esetén)
- A rögzített szűrők beszerzésének és azt követő ökológiai ártalmatlanításának költségeinek csökkentése
- A műszaki folyadékok beszerzésének és utólagos ökológiai ártalmatlanításának költségeinek csökkentése
- Szerszámok (pl. megmunkáló szerszámok) élettartamának meghosszabbítása
- A műszaki folyadékkör tisztítása a normál gyártási műveleteken kívül is (pl. éjszaka)
- Csökkentett kopás a szivattyúkon és a fúvókákon
- Fenntartási költségek csökkentése
- A termelési leállások megszüntetése
- Technológiai berendezések állandó védelme
- Folyamatos gyártási folyamat leállás nélkül
- Kompaktságának és mobilitásának köszönhetően ez az elválasztó ideális megoldás például a gépipari szolgáltató cégek számára
Mit várhat el tőlünk?
Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.
1.
Jövünk
2.
Felmérjük és megtervezzük
3.
Méretre gyártjuk
4.
Telepítjük
5.
Beüzemeljük és betanítjuk
6.
Autorizált szervízt biztosítunk
Garantáljuk a mintaanyag letesztelését 3 napon belül!
Győződjön meg róla, hogy berendezéseink tökéletesen megfelelnek elvárásainak!
INGYENESEN elvégezzük alapanyaga tesztelését saját szeparátorainkon!
Az áramlási szeparátor felépítése

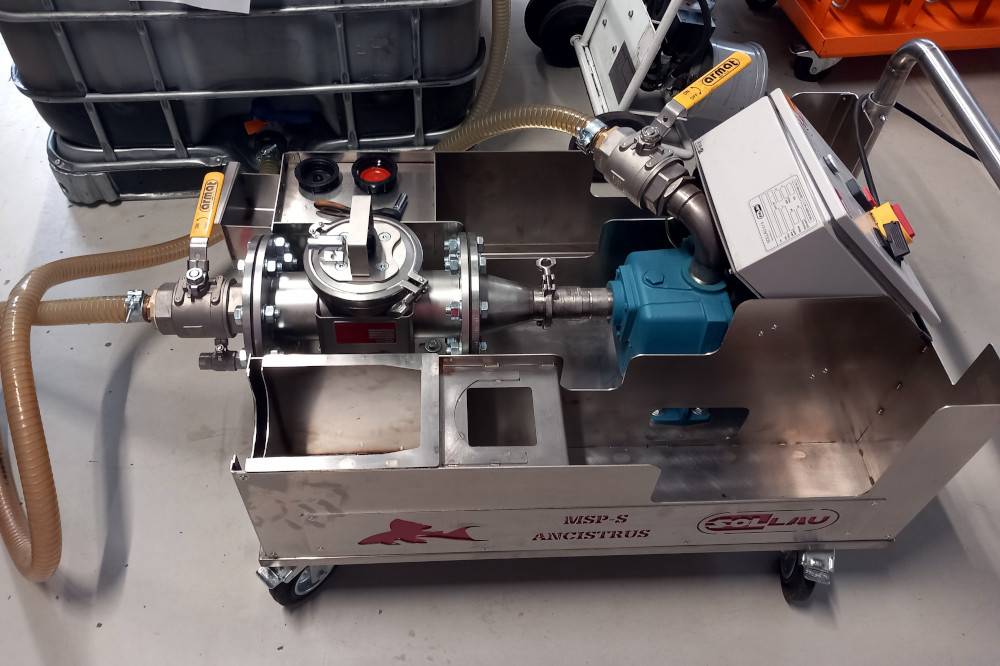

A mobil platformon egy komplett elválasztó egység található, amely a következőkből áll:
- rendkívül erős mágneses szeparátor,
- szivattyú
- gyorscsatlakozókkal ellátott tömlőrendszer a szeparátor azonnali csatlakoztatásához a tisztítási körhöz.
A mágneses szűrőben lévő mágnesrudak egy labirintust alkotnak, így az elválasztandó közeg intenzíven érintkezik ezekkel a rudakkal. Ennek köszönhetően magas szintű elválasztás érhető el már 1 mikronos szennyeződések felfogásának lehetőségével!
Az elválasztási folyamat során a befogott ferromágneses részecskék a mágnescsövek hátsó részéhez tapadnak, így nem akadályozzák a megtisztított anyag áramlását, ugyanakkor védve vannak attól, hogy az anyagáram magával sodorja a már felfogott fémszennyeződést
A szeparátor tisztítása
A tisztított folyadék be- és kimenetének lezárása után a szeparátortestet eltávolítják és a gyűjtőtartályba helyezik (amely a mobil elválasztó egységbe van beépítve). Ezt követően a rozsdamentes acél védőcsövekből kihúzzák a neodímium magokat és a felfogott részecskék, amelyeket eddig a mágnes a védőburkolaton tartott, maguktól leesnek a gyűjtőedénybe. Ezt követően az elválasztó újra összeszerelhető és a tisztítási folyamat folytatódhat.
SOLLAU – termékeinket igazi profik hegesztik!
A SOLLAU cég által alkalmazott irányelvek:
PED 2014 / 68 / EU a nyomástartó berendezések hegesztésére és forgalmazására vonatkozóan, EN-ISO 3834 – 2 Bizonyítvány, EN 1090 - 2, EN 13480 - 1 - 5, EN 13445 - 1 - 5 szerint
MSP-S ANCISTRUS
- Nyomásállóság 8 bar-ig
- 16 000 Gauss a magon és 11 500 Gauss a burkolaton
- Nagy mágneses rögzítési felület = nagy kapacitás
- Mobil kialakítás = az elválasztó gyors áthelyezése
- Könnyű csatlakoztatás az univerzális gyorscsatlakozó rendszernek köszönhetően
- Mechanikus szűrő a nem fémes részecskék rögzítéséhez (opcionális felszerelés)
Műszaki adatok
Az MSP-S ANCISTRUS mobil elválasztó egység teljes méretei
- Magasság fogantyú nélkül: 666 mm
- Magasság fogantyúval együtt: 1 000 mm
- Menetmagasság: 182 mm
- Hossz: 1 321 mm
- Szélesség: 600 mm
A szivattyú leírása
Calpeda AM 40-10B (230 V, 50 HZ, motor: 2900 ford./perc , 0,55 kW, tömeg kb. 20 kg, tiszta vagy enyhén szennyezett vízhez használható, nyomás: 6 bar, IP 54, max. szívási magasság: 12,9 m
Csatlakozás
Négyméteres bemeneti és kimeneti tömlők olajálló PVC-ből. A tömlők gyorskioldó csatlakozókkal vannak ellátva, amelyek garantálják a mobil tisztítóeszköz egyszerű és gyors csatlakoztatását a tisztítandó körhöz.
| Termék | Bemeneti/kimeneti átmérő (mm) | Adatlap (EN) |
|---|---|---|
| MSP-S 100 N ANCISTRUS | 100 | PDF megtekintése |
A mobil mágneses szeparátor MSP-S ANCISTRUS elsősorban ferromágneses részecskék eltávolítására szolgál ipari olajokból és emulziókból – konkrétan forgácsoló, köszörülő, hűtő- és hidraulikafolyadékokból. Kompakt, mobil kialakításának köszönhetően ideális megoldás a gépipari szervizcégek számára, valamint technikai folyadékkörök tisztítására a normál termelési időn kívül is, például éjszaka.
Az MSP-S ANCISTRUS szeparátor neodímium mágnesekkel van felszerelve, amelyek a mágnescső magján 16 000 G, köpenyén 11 500 G indukcióját érnek el. Az MSP-S termékcsaládon belül elérhető maximális indukció 18 700 G, a leválasztó erő akár 176 N. Az 1 mikrontól kezdődő ferromágneses szennyeződések is megfogásra kerülnek.
A kerekeken gördülő alvázas mobil egység egy komplett rendszert alkot, amely a mágneses szeparátorból, egy Calpeda AM 40-10B szivattyúból (230 V, 0,55 kW, nyomás 6 bar) és egy négy méter hosszú, olajálló PVC tömlőkészletből áll. A tömlők gyorscsatlakozókkal vannak ellátva a tisztítandó körhöz való azonnali csatlakoztatáshoz. Az egység tartalmaz egy integrált gyűjtőtartályt is az összefogott szennyeződések számára.
A tisztítandó folyadék be- és kimenetének lezárása után a szeparátor testét eltávolítják és az integrált gyűjtőtartályba helyezik. A neodímium magokat kihúzzák a rozsdamentes acél védőcsövekből, és az összefogott Fe-részecskék magától a tartályba esnek. Ezután a szeparátor visszaszerelésre kerül, és a tisztítási folyamat folytatódhat. Opcionálisan mechanikus szita is elérhető a nem mágneses szennyeződések visszatartásához.
Az MSP-S ANCISTRUS szeparátor legfeljebb 8 bar üzemi nyomásra van tervezve. A mobil egységbe integrált Calpeda AM 40-10B szivattyú 6 bar nyomáson és legfeljebb 12,9 m szívómagasságon működik. Egyedi igények esetén egyedi gyártást kínálunk.
A technikai folyadékok rendszeres mágneses tisztítása meghosszabbítja azok élettartamát, és csökkenti az új folyadékok vásárlásának, valamint környezetbarát ártalmatlanításának költségeit. Javul a megmunkált alkatrészek felületi minősége, és meghosszabbodik a szerszámok élettartama. A szeparátor emellett csökkenti a szivattyúk és fúvókák kopását, kiküszöböli a termelési leállásokat, és mérsékli a technológiai berendezések karbantartási költségeit.
A szeparátort a PED 2014/68/EU irányelv szerinti nyomástartó berendezések hegesztésére vonatkozó engedéllyel, valamint EN-ISO 3834-2, EN 1090-2, EN 13480-1–5 és EN 13445-1–5 szerinti tanúsítvánnyal gyártjuk. Három napon belül ingyenesen elvégezzük az Ön anyagának tesztelését a szeparátoron – győződjön meg arról, hogy a berendezés megfelel az elvárásainak, még a vásárlási döntés előtt.
