Elektromágneses dobok MB E
Az elektromágneses dob a mágneses részecskék inert anyagoktól való automatikus elválasztására szolgáló eszköz. Erősen koptató anyagok esetén, vagy ha például éles tárgyak vannak a tisztított termékben, az elektromágneses dob megfelelő helyettesítője lehet például egy felfüggesztett elektromágneses lemeznek automatikus tisztítással. A mágneses szeparátorok állandó változataihoz képest (amelyeket általában ferrit vagy neodímium mágnesekkel szerelnek fel), az elektromágneses dobok sokkal erősebb mágneses teret generálnak (és "holt" pontok nélkül). Ezért az elektromágneses dobok alkalmasabbak nagyobb és nehezebb vastárgyak szétválasztására és főként zúzott ócskavas és autók, égetőművek hamuja, öntödei salak stb. tisztítására szolgálnak. Mágneses erejüknek köszönhetően az elektromágneses dobok könnyebben kezelik a befogott vasrészecskéket magasabb anyagrétegekből és kizárólagos megoldást jelentenek olyan alkalmazásokban is, ahol - például működési vagy szerviz okokból - időnként szükség van a mágneses tér deaktiválására (ami állandó mágnessel nem lehetséges).
Az elválasztó használatának előnyei
- Megtisztított anyag (ferromágneses szennyeződések nélkül)
- Technológiai berendezések állandó védelme
- Folyamatos gyártási működés
- Automatikus tisztítás az anyagáramlás megszakítása nélkül
- Üzemeltetési költségek megtakarítása és a hibakockázat csökkentése
Mit várhat el tőlünk?
Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.
1.
Jövünk
2.
Felmérjük és megtervezzük
3.
Méretre gyártjuk
4.
Telepítjük
5.
Beüzemeljük és betanítjuk
6.
Autorizált szervízt biztosítunk
A szeparátor felépítése
Az elektromágneses dob szíve rögzített elektromágneses tekercsekből áll, amelyek körül egy külső, nem mágneses héj (általában mangán acélból készült) forog. A hatékony elválasztást a dobburkolat felületén lévő acéllemez terelők is segítik.
Vezérlőszekrény transzformátorral és egyenirányítóval
A vezérlőegység a szeparátor működésének vezérlésére szolgál. Az egyenirányító és a transzformátor biztosítja a teljes készülék megfelelő elektromos ellátását (megfelel az elektromágnes kialakításának, környezeti hőmérsékletnek, bemeneti feszültségnek, stb.).
A transzformátor és az egyenirányító konstrukciója
- Hegesztett acél ház IP 65 védelemmel
- Az olajszint-jelző a tartály elején található
- A transzformátor kettős tekercseléssel van felszerelve a BS EN 60076 szabvány szerint
- Az egyenirányító megfelel a BS 4417 ABCD szabvány paramétereinek
- Túlfeszültség elleni védelem: dióda védelem gyors működésű félvezető biztosítékokkal
Alkalmazási lehetőségek
Az anyagot három különböző módon lehet bevezetni a mágneses szeparátorba (a szeparátort integráló feldolgozósor konfigurációjától függően):
- Az anyag az elektromágneses dob felső részére esik. A ferromágneses részecskéket erős elektromágneses tér vonzza a dob burkolatához és spontán módon a dob alatti térbe esnek. Ez az anyagadagolási módszer ideális az MB E RADIAL elektromágneses dobhoz.
- Az anyagot a dob központi részéhez irányítják. Ebben az esetben a beszorult vasrészecskék a dob másik oldalán szabadulnak fel és mindkét típusú elektromágneses dob használható, azaz az MB E AXIAL és az MB E RADIAL is.
- Az anyagot a dob alsó részébe szállítják. A mágneses anyagot a dob felfogja és a dobhéjon tartja egészen addig, amíg a dobhéj felső széle mögött el nem engedi. Ebben az anyagadagolási módban az MB E AXIAL elektromágneses dobot használják.
A mágneses térnek mindhárom fent említett esetben nincs hatása az inert (nem mágneses) anyagra, ezért az ilyen anyag a gravitáció hatására leesik a dob felületéről a természetes pályája irányában.

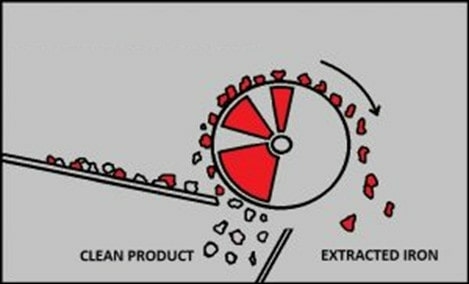

MB E AXIAL
- A dob tengelyével párhuzamosan elhelyezett több mágneses pólus
- Folyamatos és nagyon intenzív mágneses tér az elválasztó zónában
- A burkolat egyenletes kopása
- Nagyon erős primer elektromágneses tekercs a mágneses tér maximális koncentrációjához a ferromágneses részecskék befogási pontján
- Gyengébb másodlagos tekercs a vasrészecskék ürítési területre szállításához
- Elektromágneses tekercsek hosszabb élettartammal
- Robusztus kialakítás
- A lánckerék a meghajtó egységhez csavarozva
- Kiterjedt opcionális felszereltség (a dob megemelt éle, amely megakadályozza az anyag oldalirányú szivárgását, külső váz, motor sebességváltóval, lánchajtás, osztott lánckerék)
Az MB E AXIAL több mágneses pólussal rendelkezik, amelyek párhuzamosak a dob tengelyével. Az első pólus rendkívül erős és magához vonzza a ferromágneses részecskéket a beáramló anyagból. A többi pólus arra szolgál, hogy a vasszemcséket a dob felületén tartsák és a kibocsátási zónába vagy például egy szállítószalagra szállítsák. A ME B AXIAL dobok felépítése a mágneses tér polaritásának váltakozásának elvén alapul, ami a mágneses anyagok "megbillentését" eredményezi, miközben a dob felületén mozognak, így felszabadulnak a nem fémes anyagok, amelyek a beszorult vastárgyak és az elektromágneses mag között lehetnek. Ezt az elektromágneses dobtípust például kommunális hulladékok válogatására és autóroncsok aprítására használják (a szétválasztott mágneses anyagok lehető legnagyobb tisztaságának elérése érdekében). A mágneses tér hatása nincs hatással az inert (nem mágneses) anyagra (ezért az ilyen anyag a gravitáció hatására a dob felületéről a természetes pályája irányába esik le).

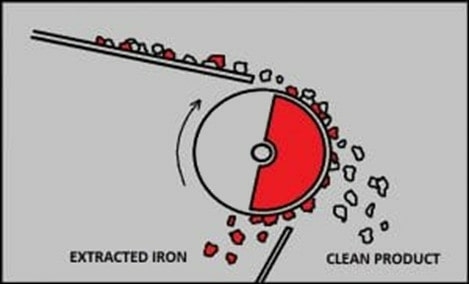

MB E RADIAL
- Több pólus sugárirányban helyezkedik el a dob teljes szélességében
- Az elektromágneses tekercsek a maximális mágneses teret a rögzítési pontra koncentrálják
- A kivezető pólus biztosítja a vasrészecskék elvezetését az ürítési területre
- Magas működési kapacitás
- A meghajtó egységhez csavarozott lánckerék
- Kiterjedt opcionális felszereltség (a dob megemelt éle, amely megakadályozza az anyag oldalirányú szivárgását, külső váz, motor sebességváltóval, lánchajtás, osztott lánckerék)
MB E RADIAL radiális polarizációval rendelkezik (= minden elektromágneses tekercs azonos polaritással és egymás mellett van elhelyezve, ami biztosítja a folyamatos radiális polaritást a dob teljes szélességében). Az erős mágneses tér a dobhéj felületére vonzza a mágnesezhető anyagokat. A forgó héj a kimenő póluson keresztül szállítja a vasrészecskéket a mágneses tér hatóköréből a kiürítési területre vagy például a szállítószalagra. A mágneses tér hatása nincs hatással az inert (nem mágneses) anyagokra (ezért az ilyen anyag a gravitáció hatására a dob felületéről a természetes pályája irányába esik le).
Mely iparágakban használnak öntisztító elektromágneses dobokat
A SOLLAU s.r.o. által kínált elektromágneses dobok egy neves európai gyártóval együttműködve készülnek. Ezek bevált szeparátorok, amelyeket a legnehezebb ipari környezetben használnak, mint például autóroncsok aprítása és ártalmatlanítása, települési hulladékégetők, kommunális hulladékok válogatása és feldolgozása, salakos acélt használó acélgyárak stb.
