Automatikus válogatósor PET-palackokhoz, alumínium és vas italos dobozokhoz

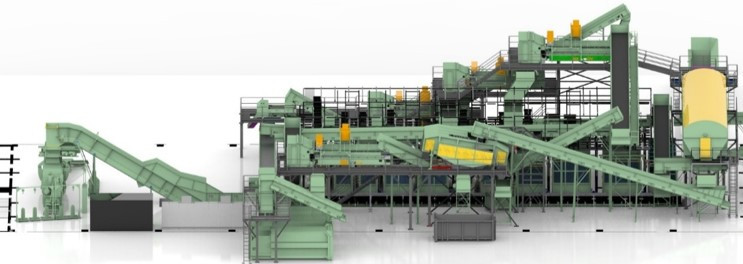

Az automatikus válogatósor több mint 500 méter hosszú (hajlított, egyenes és ferde) szállítószalagból áll és 5000 kg/óra kapacitásra tervezték. Ezt a sort a „sárga kukákból”, azaz PET-palackokból, alumínium- és vasdobozokból származó hulladékok válogatására építették.
A válogatósort 25 kamerával ellátott kamerarendszer felügyeli. A vonal minden alkatrésze egy vezérlőrendszerrel vezérelhető, amelynek PLC-kimenetei közvetlenül a soron vannak és egy központi vezérléshez (vezérlőterem) csatlakozik. A válogatósor 2-12 fő részére alkalmas klimatizált kézi utóválogató munkaegységgel van felszerelve .
A sor elején az anyagot tartalmazó csomagokat kicsomagolják, majd az anyag egy forgószitán halad át.
A ferromágneses dobozok szétválasztásához egy nagyon erős , DND-AC BEAST mágneses lemezt használnak automatikus tisztítással, amely a szállítószalag felett van elhelyezve, így megbízhatóan elválasztja a vas dobozokat más anyagoktól.
Ezt követően az anyagot egy vibrációs adagolóval rétegezik, majd az alumínium dobozokat kiválasztják a PET-palackokból. Ehhez egy 1500 mm-es szalagszélességű ECS-C örvényáramú elválasztót (nem mágnesezhető fémek szeparátora) használnak. A szeparátor ebben a szélességben képes a szükséges óránkénti kapacitás feldolgozására.
Végül a PET palackokat NIR spektrofotométerek segítségével szín szerint válogatják és csomagolják.
- Leválasztó sor kapacitása: 5 tonna/óra
- Garantált elválasztási hatékonyság: 95 %
Eredmény
A hulladékok a következő csoportokba sorolhatók:
- 3D PET palackok
- Alumínium dobozok
- Vas dobozok
A válogatósor ezekből az eszközökből áll
- Szállítószalag rendszer – 33 különböző szállítószalag (lépcsőzetes, egyenes, ferde) több mint 500 m teljes hosszúsággal
- Kicsomagoló gép
- DND-AC Mx3 F BEAST öntisztító mágneses lemez
- Rezgő szállítószalag
- Mágneses szeparátor nem mágnesezhető fémekhez - Örvényáramú elválasztó centrikus rotorral ECS - C 1500 RAM
- NIR spektrofotométer
- Dobszita
- Automata bálázó prés
- Tároló dobozok
- Kompressziós tartályok
- Klimatizált válogató munkahely 2-12 fő kézi munkaerő részére
- Acélszerkezet
- Komplex vezérlőrendszer PLC kimenetekkel közvetlenül a vonalon és a vezérlőközponthoz való csatlakozással
- Kamerarendszer 25 kamerával
Mit várhat el tőlünk?
Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.
1.
Jövünk
2.
Felmérjük és megtervezzük
3.
Méretre gyártjuk
4.
Telepítjük
5.
Beüzemeljük és betanítjuk
6.
Autorizált szervízt biztosítunk
Garantáljuk a mintaanyag letesztelését 3 napon belül!
Győződjön meg róla, hogy berendezéseink tökéletesen megfelelnek elvárásainak!
INGYENESEN elvégezzük alapanyaga tesztelését saját szeparátorainkon!
Ez a sor a sárga gyűjtőedényekből származó hulladék szortírozására készült — olyan anyagra, amelynek fő összetevői a PET palackok, alumínium és acél dobozok. A kommunális hulladékhoz készült sort ott választjuk, ahol a bemeneti keverék szerves anyagot, papírt és könnyű frakciót is tartalmaz; a kizárólag műanyag hulladékra összpontosító sorokat ott ajánljuk, ahol a dobozok nem találhatók az anyagban, vagy a folyamat korábbi lépéseiben már eltávolításra kerültek.
A sor óránként 5 tonna anyag feldolgozására van tervezve. A garantált szeparálási hatékonyság 95 %.
A szeparálás három egymást követő lépésben zajlik: a ferromágneses acél dobozokat a szállítószalag felett elhelyezett DND-AC Mx3 F BEAST öntisztító mágneslemez távolítja el. Az alumínium dobozokat ezután az ECS–C 1500 RAM nemvas fémek mágneses szeparátora választja el a PET palackoktól, centrikusan rögzített rotorral, 1 500 mm szalagszélességhez; végül a PET palackokat NIR spektrofotométerrel szortírozzák szín szerint.
A NIR spektrofotométer felismeri minden PET palack anyagösszetételét és színét, és a megfelelő frakciókba szortírozza azokat; a kimeneti anyagot ezután automatikus bálázógép préseli bálákba. A sor kimenetén így három tiszta alapanyag keletkezik — 3D PET palackok, alumínium dobozok és acél dobozok —, amelyek közvetlenül értékesíthetők másodlagos nyersanyagként.
A légkondicionált kézi utószortírozó munkahely 2–12 dolgozó számára van méretezve, és biztosítja a kimeneti frakciók végső ellenőrzését és utótisztítását. Biztonsági hálóként működik az automatikusan nem osztályozható anyagok számára, ezzel hozzájárulva a kimeneti nyersanyagok maximális tisztaságához.
A sort 25 kamerából álló kamerarendszer figyeli, és az összes komponenst a soron közvetlenül elhelyezett, PLC-kimenetekkel rendelkező vezérlőrendszer irányítja, amely egy központi vezérlőpulthoz — a vezénylőhöz — csatlakozik. Ez a rendszer lehetővé teszi az üzemelés távoli felügyeletét és az esetleges problémák gyors diagnosztizálását.
Minden válogató sort egyedi megrendelésre tervezünk és gyártunk az adott anyagtípus, frakciója és a szükséges kapacitás alapján. Szállítunk sorokat kommunális hulladék, műanyag hulladék, hulladéküveg és egyéb árucikkek szortírozásához is — a berendezés konfigurációját mindig az adott alkalmazáshoz igazítjuk.
A szállítás a teljes folyamatot lefedi, a felmérástől, tervezéstől és egyedi gyártástól a telepítésen, üzembe helyezésen és a kezelők képzésén át a készülék teljes élettartamára kiterjedő autorizált szervisszolgáltatásig. A mágneselemekre akár 10 éves garanciát vállalunk; megrendelés előtt ingyenesen teszteljük az Ön anyagát, a tesztek elvégzésének garantált határideje három nap.
