Átfolyós mágneses szeparátor csővezetékekhez MSP-S
Az átfolyós mágneses szeparátorok (mágneses szűrők) a ferromágneses szennyeződések eltávolítására szolgálnak csővezetékeken szállított folyékony anyagokból. A mágneses áramlási elválasztó alapkivitelben karimákkal van felszerelve (igény szerint más típusú csatlakozás is lehetséges), így könnyen beépíthető a csővezetékbe. 6 - 10 bar nyomáson történő használatra tervezték (a csőátmérőtől függően) - kérésre akár nagyobb nyomásig is gyártunk. Használható nyomás alatt lévő vezetékeken szállított folyékony anyagokból való elválasztásra.
A szeparátor nagy előnye a kis súlya és az ezzel járó egyszerű kezelés és tisztítás. Kedvező árának köszönhetően ez a szeparátor a legszélesebb körben használt és sokoldalúan felhasználható mágneses szűrő a ferromágneses szennyeződések csővezetékeken szállított folyadékokból való elválasztására.
Ezt a mágneses szűrőt gyakran használják fémek elválasztására csővezetéken szállított folyadékokból - például csokoládé, limonádé, megmunkálási emulzió, olaj vagy más folyadékok.
A szűrőben nagyon erős neodímium mágnesek találhatók, így a szeparátor már 1 µ-tól felfogja a ferromágneses szennyeződéseket! A szeparátor alapkivitelben 11 500 Gauss indukciójú mágnesekkel van felszerelve, opcionálisan 16 000 G indukciós kivitelt is kínálunk. A szeparátor megsérülése esetén a sérült mágnesrúd könnyen cserélhető szervíz beavatkozás nélkül.
SOLLAU 5 év garancia
Mágneses elválasztóink minőségéért kiállunk, ezért 5 év garanciát vállalunk rájuk! Bízhat mágneses szeparátorainkban! Szakemberek vagyunk a mágneses elválasztás területén.
Az elválasztó használatának előnyei
- Ferromágneses szennyeződéstől mentes anyag
- A befektetés gyors megtérülése
- Könnyű telepítés és kezelés = nagy hajlandóság az elválasztó használatára
Az átfolyós mágneses szeparátorokat alapkivitelben 80-200 mm csatlakozási átmérőben gyártjuk, de a csatlakozási méreteket és a csatlakozási módot (karima, csavarkötés, speciális csatlakozások) az Ön kívánsága szerint állítjuk be.
Ezeket a mágneses szűrőket mi gyártjuk . Kiváló műszaki teljesítményt és kedvező árat garantálunk.
Mit várhat el tőlünk?
Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.
1.
Jövünk
2.
Felmérjük és megtervezzük
3.
Méretre gyártjuk
4.
Telepítjük
5.
Beüzemeljük és betanítjuk
6.
Autorizált szervízt biztosítunk
Garantáljuk a mintaanyag letesztelését 3 napon belül!
Győződjön meg róla, hogy berendezéseink tökéletesen megfelelnek elvárásainak!
INGYENESEN elvégezzük alapanyaga tesztelését saját szeparátorainkon!
A mágneses elválasztó több részből áll:
- Mágneses komponens
- Mágneses mag
- Rozsdamentes acél burkolat
- Mágneses elválasztó teste
A mágneses mag mágneses rudakból áll, amelyeket egy fedő rozsdamentes acél burkolatba helyezünk a nagyobb védelem érdekében. Ennek a "cső a csőben" rendszernek köszönhetően a mágnesrudak védettek és élettartamuk jelentősen meghosszabbodik. Ez kiküszöböli annak veszélyét is, hogy egy mágnesdarab vagy a nikkelezett felületkezelés leválása esetén az elválasztott anyag szennyeződjön.
A mágneses komponens mágnesrudakkal van felszerelve, amelyek a legerősebb neodímium mágnesekből készülnek. A mágnesrudak ötletes labirintust alkotnak, így az elválasztandó közeg több mágneses rúddal érintkezik. Ennek az áramlási labirintusnak és a felhasznált erős neodímium mágneseknek köszönhetően a mágneses szeparátor maximális hatásfoka biztosított - akár 1 µ méretű ferromágneses szennyeződéseket is felfoghatunk alkalmazásával!
A mágneses komponens rögzítése az elválasztó testéhez gyorskioldó segítségével történik. Ez nagyon gyorssá és egyszerűvé teszi az elválasztó tisztítását.

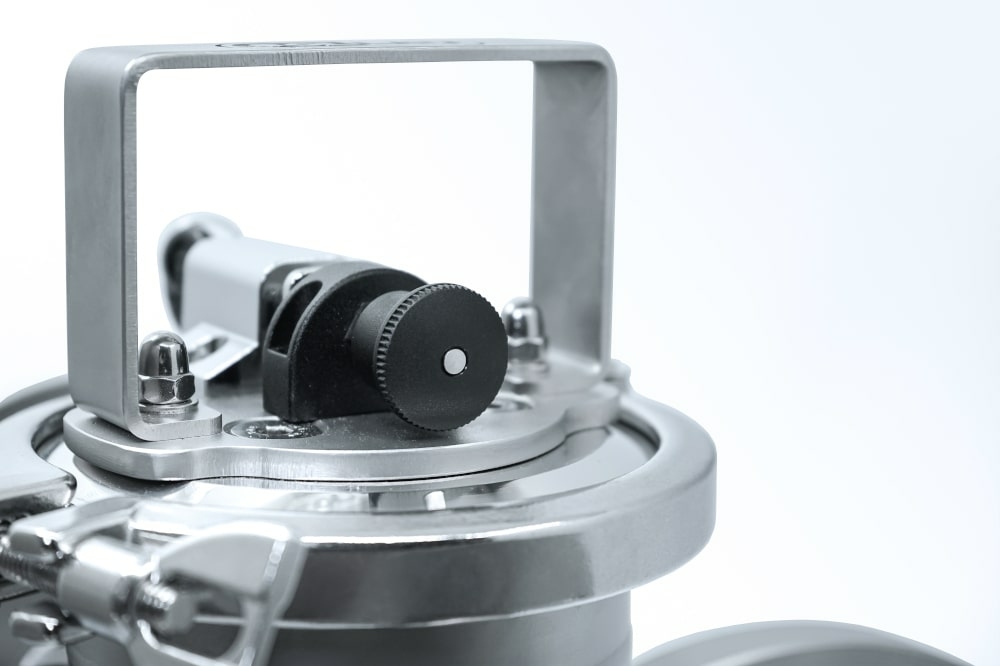

A szeparátorba egy mágneses csőzár van beépítve, amely biztosítja az elválasztó védelmét a nem kívánt szétszerelés ellen. Ezt gyakran megkövetelik az auditorok a biztonság biztosítása érdekében.
Hogyan történik a szeparátor tisztítása?

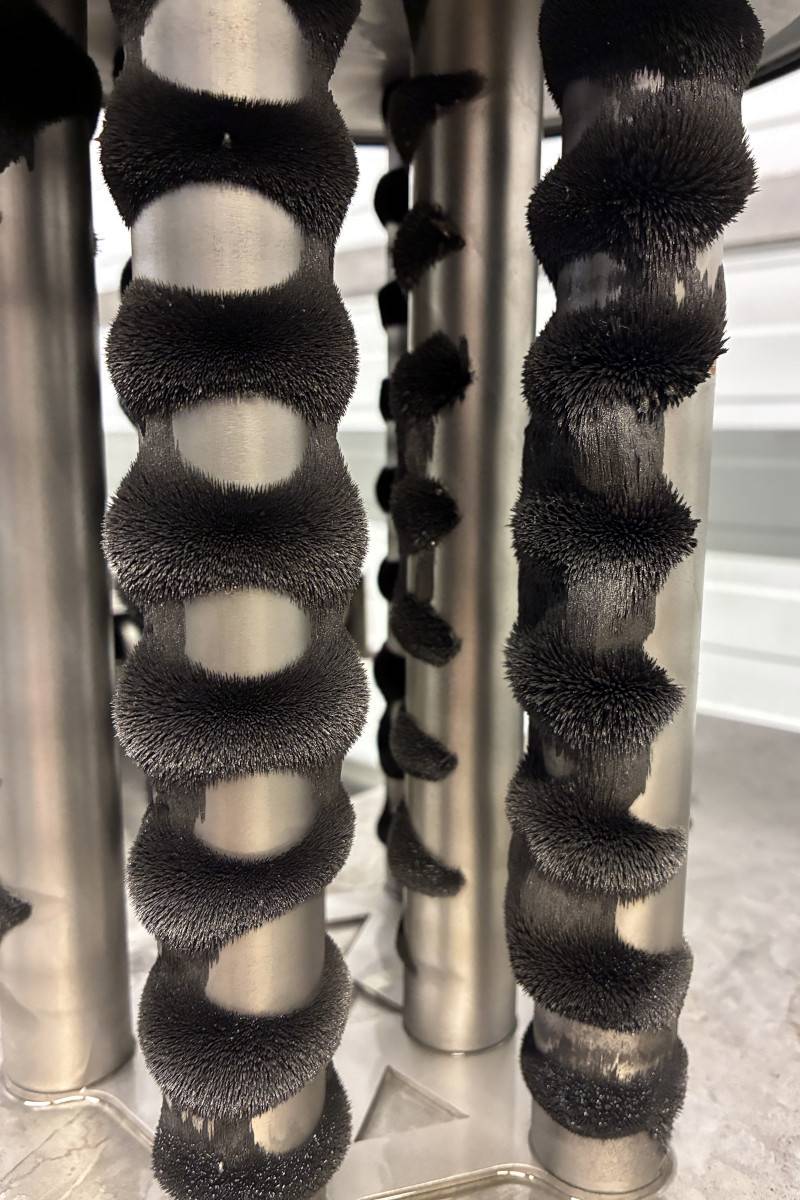

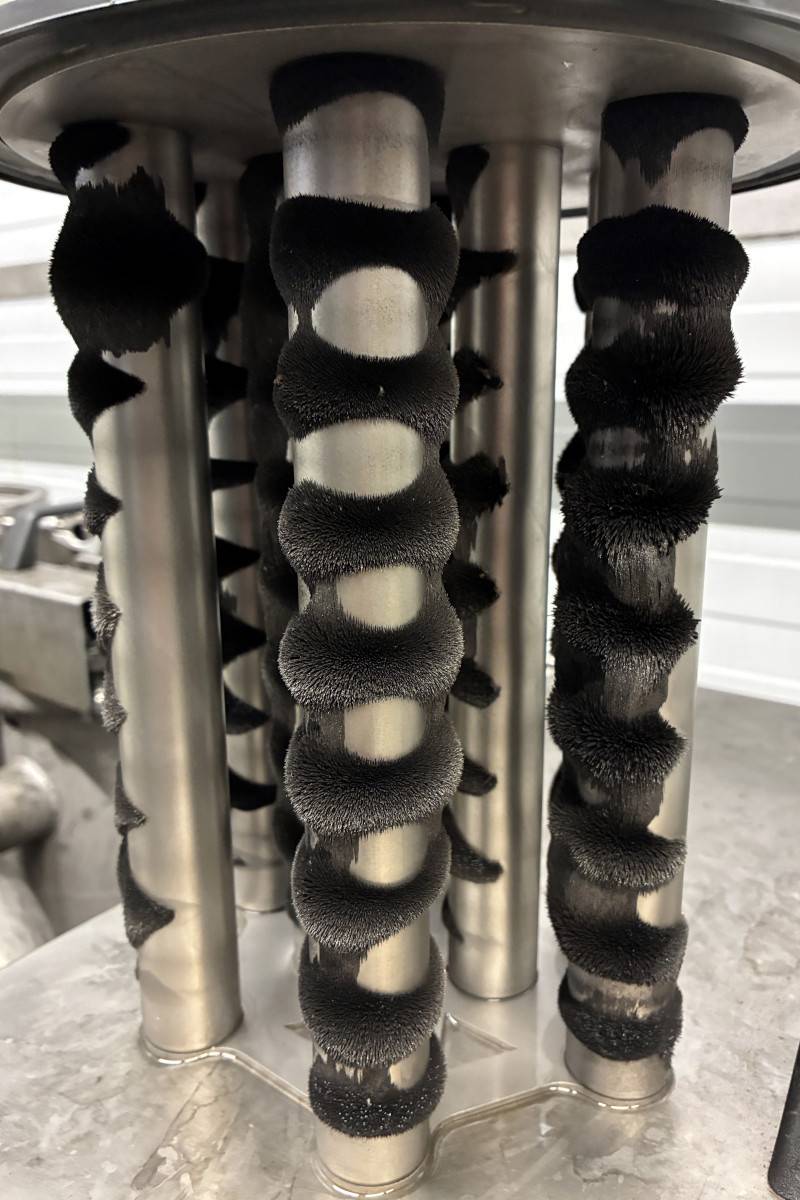

A ferromágneses szennyeződéseket a szeparálandó anyaggal érintkező mágneses rudak rögzítik.
A mágneses szeparátor tisztítása nagyon egyszerű és gyors. Ez több lépésben történik:
- A gyorskioldó meglazítása
- A mágneses alkatrész kihúzása a szeparátor testből
- A mágneses mag eltávolítása a borító rozsdamentes acél burkolatból (a fémek leesnek)
- Fordított összeszerelés
SOLLAU – termékeinket igazi profik hegesztik!
A SOLLAU cég által alkalmazott irányelvek:
PED 2014 / 68 / EU a nyomástartó berendezések hegesztésére és forgalmazására vonatkozóan, EN-ISO 3834 – 2 Bizonyítvány, EN 1090 - 2, EN 13480 - 1 - 5, EN 13445 - 1 - 5 szerint
A mágneses rudak cseréje
A mágneses szeparátort úgy alakították ki, hogy könnyen ki lehessen cserélni a mágneses magban lévő mágnesrudakat (sérülnek pl. nem megfelelő kezelés miatt). Ez a csere nagyon egyszerű – csak egy csavart kell meglazítani majd beszerelni egy új rudat. Ehhez a művelethez nincs szükség a gyártó szervizbeavatkozására.
Az MSP-S mágneses szeparátort három különböző felületkezeléssel kínáljuk:
- homokfúvás ( Ra 1,6 µm)
- belső polírozás ( Ra 0,14 µm)
- teljesen polírozott változat ( Ra 0,14 µm)
MSP-S OCTOPUS
- Kis súly = könnyű kezelhetőség
- 11 500 Gauss a szeparálandó közeggel való érintkezés helyén
- Opcionális változat - 16 000 G
- Nyomásállóság 10 bar-ig
- Magas szakítóerő
- Integrált mágnescsőzár
A nyomás alatt álló csőrendszerekben használatos szeparátort robusztus rozsdamentes acél konstrukció, nagy teljesítmény (a ritkaföldfém neodímium mágneseknek köszönhetően), egyszerű telepítés és könnyű karbantartás jellemzi.

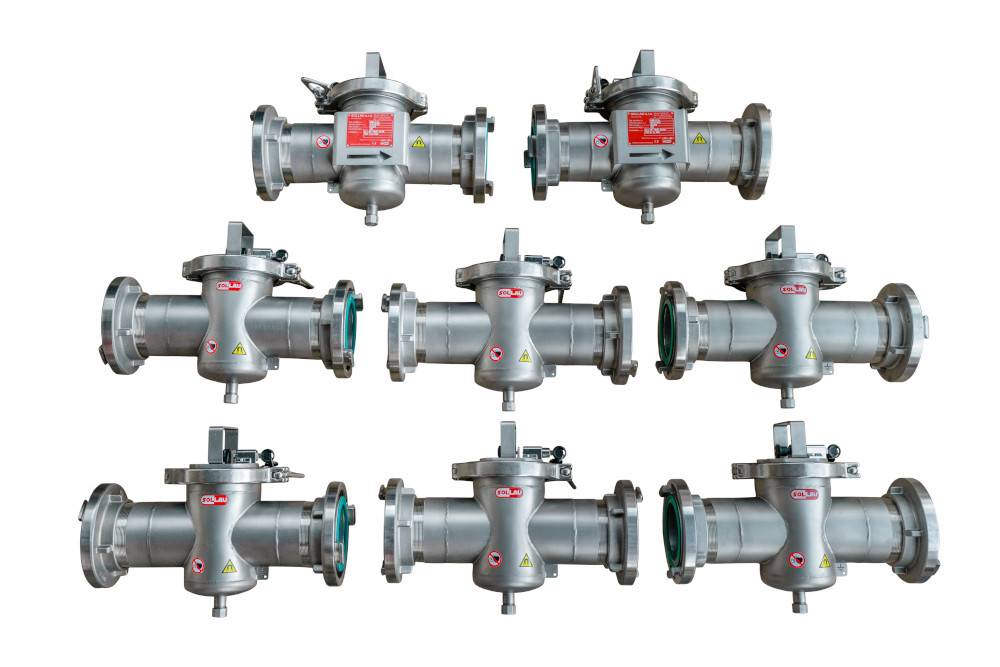

| Termék | Bemeneti/kimeneti átmérő (mm) | Adatlap (EN) |
|---|---|---|
| MSP-S 50 N OCTOPUS | 50 | PDF megtekintése |
| MSP-S 65 N OCTOPUS | 66 | PDF megtekintése |
| MSP-S 80 N OCTOPUS | 80 | PDF megtekintése |
| MSP-S 100 N OCTOPUS | 100 | PDF megtekintése |
| MSP-S 125 N OCTOPUS | 125 | PDF megtekintése |
| MSP-S 150 N OCTOPUS | 150 | PDF megtekintése |
| MSP-S 200 N OCTOPUS | 200 | PDF megtekintése |
Néhány termék ebből a modellcsaládból azonnal rendelkezésre áll . Folyamatosan bővítjük a raktáron lévő mágneses szeparátorok kínálatát, hogy azonnal szállítani tudjuk az Ön részére. Az aktuális elérhetőségről érdeklődjön értékesítési képviselőnknél.
MSP-VT CRAB
- Egyszerű és biztonságos tisztítórendszer
- Integrált mágnescső zár
- Tartós, teljesen rozsdamentes, szimpla - vagy duplafalú kivitel
- Nyomásállóság 6 bar-ig
- 16 000 Gauss a magon és 11 500 Gauss a burkolaton

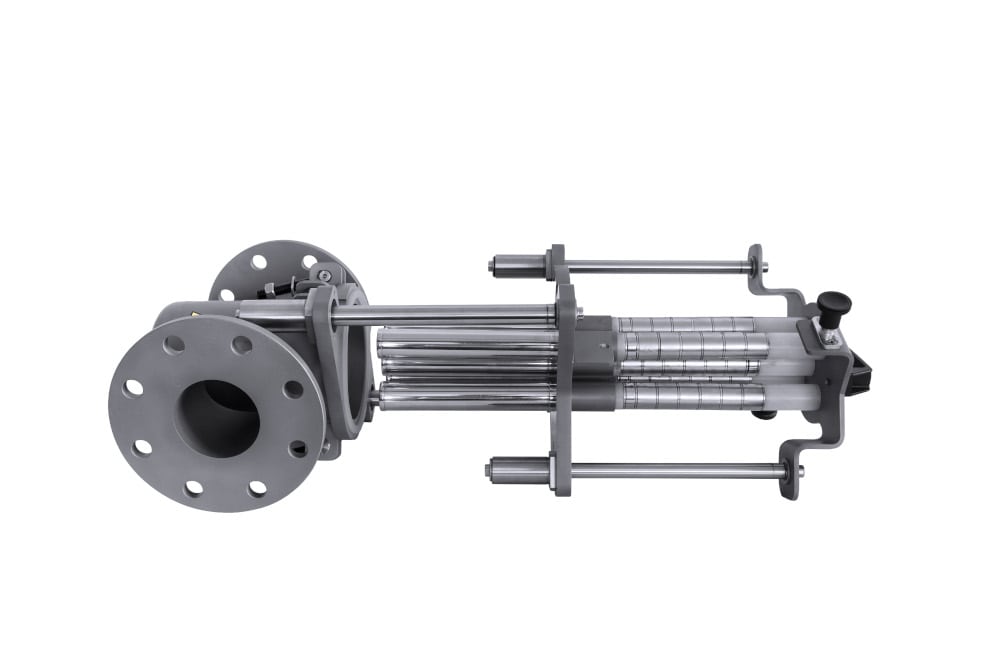

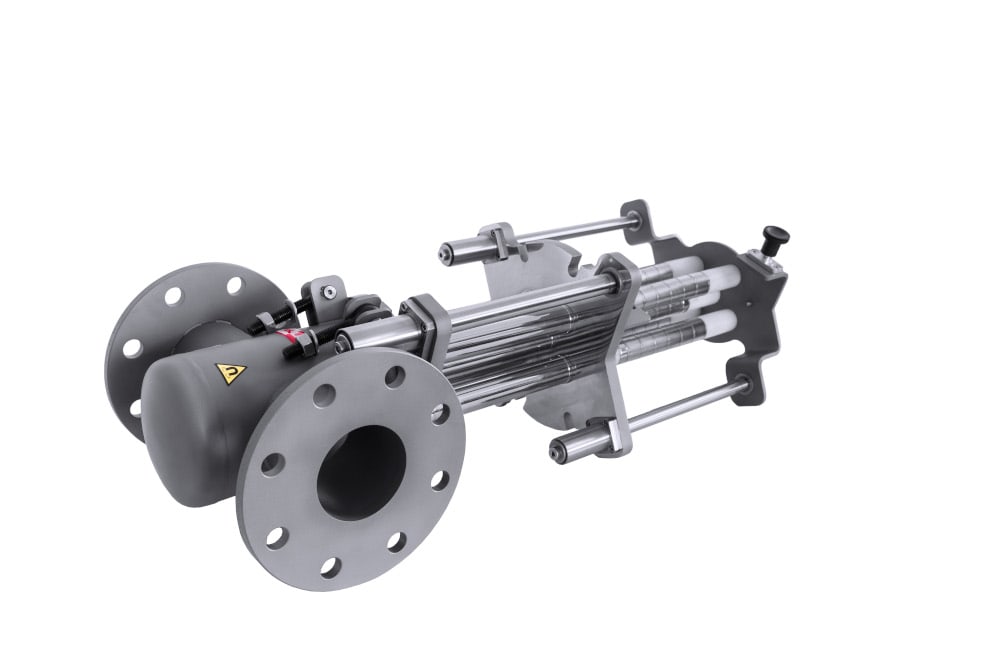

Ezt a típusú mágneses szeparátort nagyobb átmérőjű függőleges csövekben való használatra tervezték. Az MSP-S és MSP-MC szeparátorok alternatívájaként szolgál, mivel a tisztítás nehézkes lenne a mágneses alkatrész súlya miatt. Ennek érdekében az elválasztót vezetőrudakkal szereltük fel, amelyek szilárdan összekötik a mágneses alkatrészt az szeparátor testével.
Az átfolyós mágneses szeparátor tisztítása
A szeparátor tisztítása nagyon gyors, kényelmes és különösen biztonságos. Az anyák meglazítása és a csuklós csavarok kinyitása után csúsztassa ki a mágneses komponenst (amely vezetőrudakkal szorosan csatlakozik az elválasztó testhez). A csőzár kioldása után húzza ki a mágneses magot (amely még mindig a vezetőrudakkal csatlakozik a szeparátorhoz) a rozsdamentes fedőcsövekből és a csöveken megragadt fémek maguktól leesnek.
Ezt a típusú szeparátort duplafalú változatban is gyártjuk, amely lehetővé teszi a szeparátorban áramló folyadék felmelegítését és ezáltal megakadályozza a magasabb hőmérsékleten szállított keverékek, például szirup vagy csokoládé megszilárdulását.
| Termék | Bemeneti/kimeneti átmérő (mm) | Adatlap (EN) |
|---|---|---|
| MSP-VT 150 N CRAB | 150 | PDF megtekintése |
| MSP-VT 200 N CRAB | 200 | PDF megtekintése |
| MSP-VT 250 N CRAB | 250 | PDF megtekintése |
- Hogyan hosszabbította meg az MSP-S 150 N, 16 000 G erősségű mágneses szűrő a szivattyú élettartamát és tette nyugodtabbá az üzemet (esettanulmány)
- Fémek kiválasztása a csokoládégyártás során (esettanulmány)
- Tiszta folyékony ammónia az MSP-S 50 N OCTOPUS átfolyós mágneses szeparátorral (esettanulmány)
- A szállítótartályoktól a silókig vasszennyeződések nélkül: Mágneses szeparátorok a tésztagyártásban (esettanulmány)
Mely iparágakban alkalmazzák a mágneses szeparátort csőrendszerekhez?
Főleg az élelmiszeriparban (cukor, limonádé, csokoládé stb. tisztítása), a gépiparban (megmunkálási emulziók és olajok) és a kerámia iparban (fémek elválasztása mázból és kerámia anyagoktól) használják. Ezt a típusú szeparátort gyakran használják a papírgyártásban is.
