Mágneses lemezelválasztók csőrendszerhez ML-P
A csővezetékrendszerhez alkalmazható ML-P lemezes mágneses szeparátor a gyorsan folyó (25 m/s-ig), különösen folyékony (vagy porszerű) kevésbé áteresztő anyagokban található ferromágneses részecskék elválasztására szolgál. A hagyományos rácsos szeparátorokhoz képest a lemezes szeparátor alkalmas a nagyobb szilárd anyagdarabokat tartalmazó, illetve csiszolószemcséket tartalmazó folyadékokhoz is.
A lemezelválasztó felépítése
Az elválasztó teste egy hegesztett rozsdamentes acél házból áll, amely szabványos karimákkal történő csatlakoztatáskor a csőrendszer szerves részévé válik.
A szeparátor testének bemeneténél egy elosztókúp van beszerelve, amely az anyagáramlást közvetlenül a mágneses lemezekre irányítja (az elválasztó ajtajának belső oldalán található). Ez a kúp biztosítja az elválasztási folyamat maximális hatékonyságát (ez azonban eltávolítható, ezért nagyon problémás anyagok tisztítása esetén könnyen kivehető ez elválasztóból).
A ferromágneses szennyeződéset az anyagáramból a szeparátor oldalain található mágnesajtók fogják fel. Az ajtók nagyon erős neodímium mágnesekkel vannak felszerelve, 7 500 G mágneses indukcióval!
Ez a szeparátor egyedülálló abban, hogy nagy sebességnél (akár 25 m/s) még a nagyon apró szennyeződéseket (0,5 mm-től) is képes felfogni!
A mágneses ajtó vezetőrudakkal van rögzítve az elválasztó testéhez, így a szeparátor tisztítása az ajtók kihúzásával gyorsan, kényelmesen és biztonságosan megoldható.
Hogyan tisztítható a lemezelválasztó?
A lemezelválasztó tisztítása nagyon egyszerű:
- Lazítsa meg az mágnessel felszerelt ajtókon a rögzítő csavarokat
- Csúsztassa a mágnesajtót a vezetőrudak segítségével szélső helyzetbe
- Oldja ki az ajtót rögzítő csapokat ezután fordítsa vízszintes helyzetbe az ajtót majd ismét rögzítse a csapokat ebben a vízszintes helyzetben.
- Kézzel távolítsa el a mágneses magon megakadt ferromágneses szennyeződéseket
Ne használjon fémszerszámokat a beszorult szennyeződések eltávolításához - sérülést okozhat!
Mit várhat el tőlünk?
Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.
1.
Jövünk
2.
Felmérjük és megtervezzük
3.
Méretre gyártjuk
4.
Telepítjük
5.
Beüzemeljük és betanítjuk
6.
Autorizált szervízt biztosítunk
Garantáljuk a mintaanyag letesztelését 3 napon belül!
Győződjön meg róla, hogy berendezéseink tökéletesen megfelelnek elvárásainak!
INGYENESEN elvégezzük alapanyaga tesztelését saját szeparátorainkon!
Milyen csőhöz csatlakozik az elválasztó?
Alapkivitelben az ML-P elválasztót 100 - 250 mm csatlakozási átmérővel és 10 bar nyomásállósággal gyártjuk. A nyomásállóságot, a csatlakozási méreteket és a csőrendszerhez való csatlakozás módját (karima, csavarkötés, speciális csatlakozások) azonban az Ön igényei szerint testre tudjuk szabni.
SOLLAU – termékeinket igazi profik hegesztik!
A SOLLAU cég által alkalmazott irányelvek:
PED 2014 / 68 / EU a nyomástartó berendezések hegesztésére és forgalmazására vonatkozóan, EN-ISO 3834 – 2 Bizonyítvány, EN 1090 - 2, EN 13480 - 1 - 5, EN 13445 - 1 - 5 szerint
ML-P
- Magas szakítóerő
- Tartós, teljesen rozsdamentes kivitel
- Nyomásállóság 10 bar-ig
- Alkalmas rosszul áteresztő anyagokhoz is
- Kézi tisztítás
- Függőleges és vízszintes alkalmazásokhoz
Olyan ferromágneses részecskék leválasztására szolgál, amelyek gyorsan folyó (25 m/s-ig), különösen folyékony (vagy porszerű) kevésbé áteresztő anyagokban találhatók.
| Termék | Bemeneti/kimeneti átmérő (mm) | Adatlap (EN) |
|---|---|---|
| ML-P 100 N | 100 | PDF megtekintése |
| ML-P 150 N | 150 | PDF megtekintése |
| ML-P 200 N | 200 | PDF megtekintése |
| ML-P 250 N | 250 | PDF megtekintése |
| ML-P 300 N | 300 | PDF megtekintése |
| ML-P 350 N | 350 | PDF megtekintése |

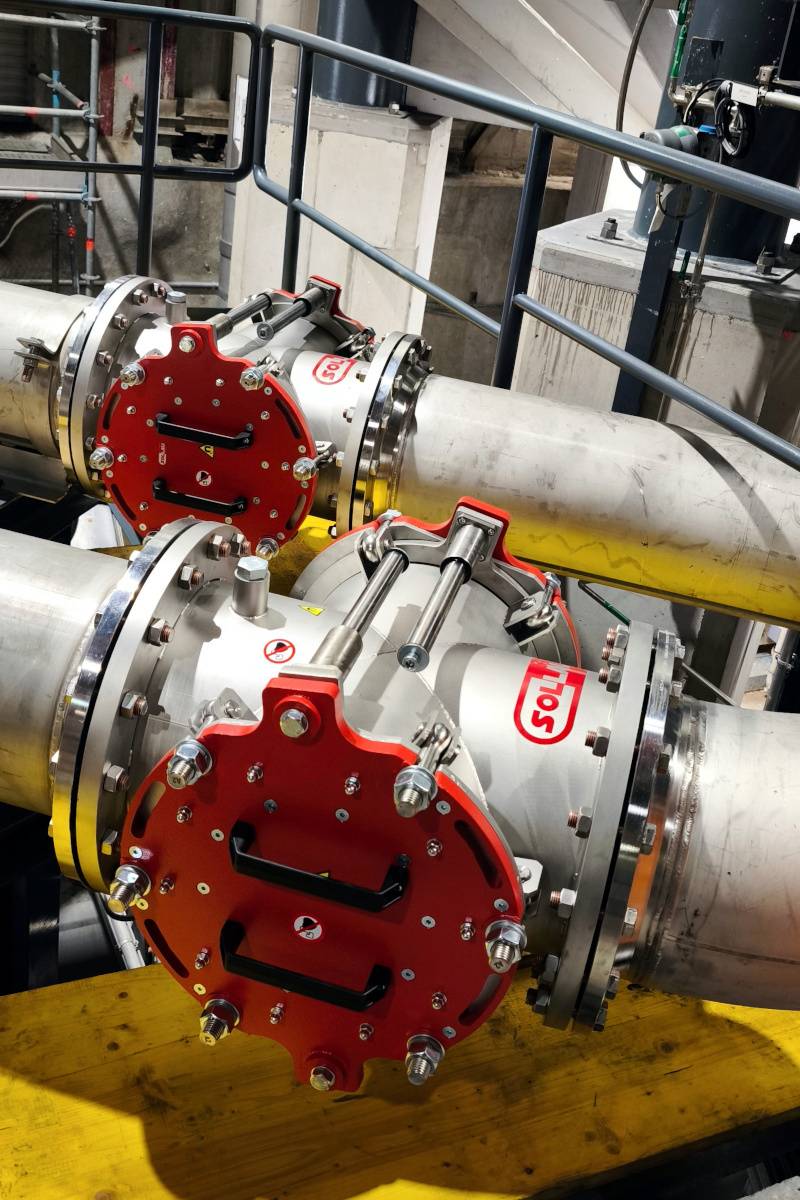

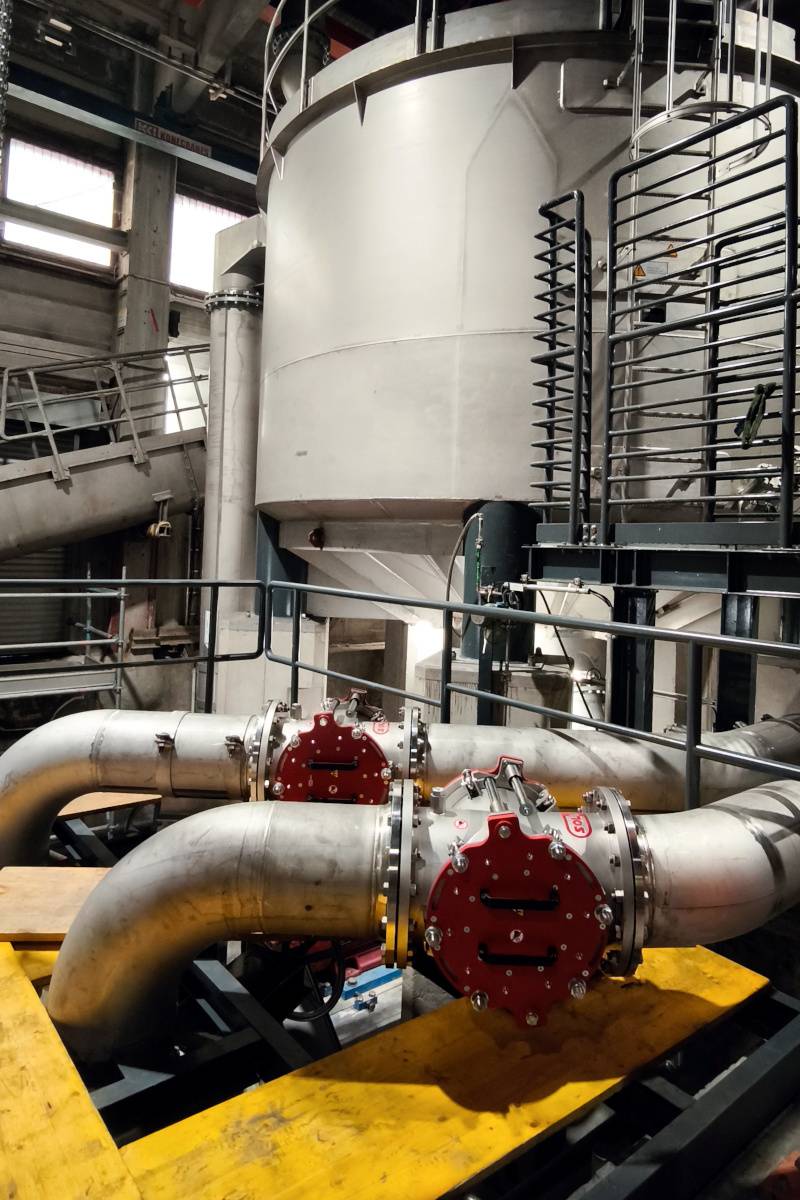

- Hogyan távolítja el megbízhatóan a ML-P 350 N mágneses szeparátor a drótokat a cellulózból egy papíripari üzemben (esettanulmány)
- Fémek (5 cm-es huzalok) eltávolítása cellulózból - papírtörlő gyártás (esettanulmány)
- Fémek leválasztása papírpépből – heti 20 kg huzal kiválasztása (esettanulmány)
- Cellulózhuzalok szétválasztása a papírgyártásban (esettanulmány)
Az ML-P gyorsan áramló anyagot vezető csővezeték-rendszerekhez készült (legfeljebb 25 m/s), különösen akkor, ha a közeg nagyobb szilárd darabokat, szálakat vagy abrazív részecskéket tartalmaz — ezekben az esetekben a rácsos szeparátor gyorsan eltömődne. Az átfolyásos szeparátor MSP-MC tisztább anyagokhoz alkalmas, durva szennyeződések nélkül, alacsonyabb áramlási sebességnél, míg az ML-P rendkívül nehéz anyagokat is kezel, és nagyobb kapacitást kínál (legfeljebb 150 m³/h). Ha nem biztos benne, melyik szeparátor felel meg az alkalmazásának, anyaga paraméterei alapján segítünk a kiválasztásban.

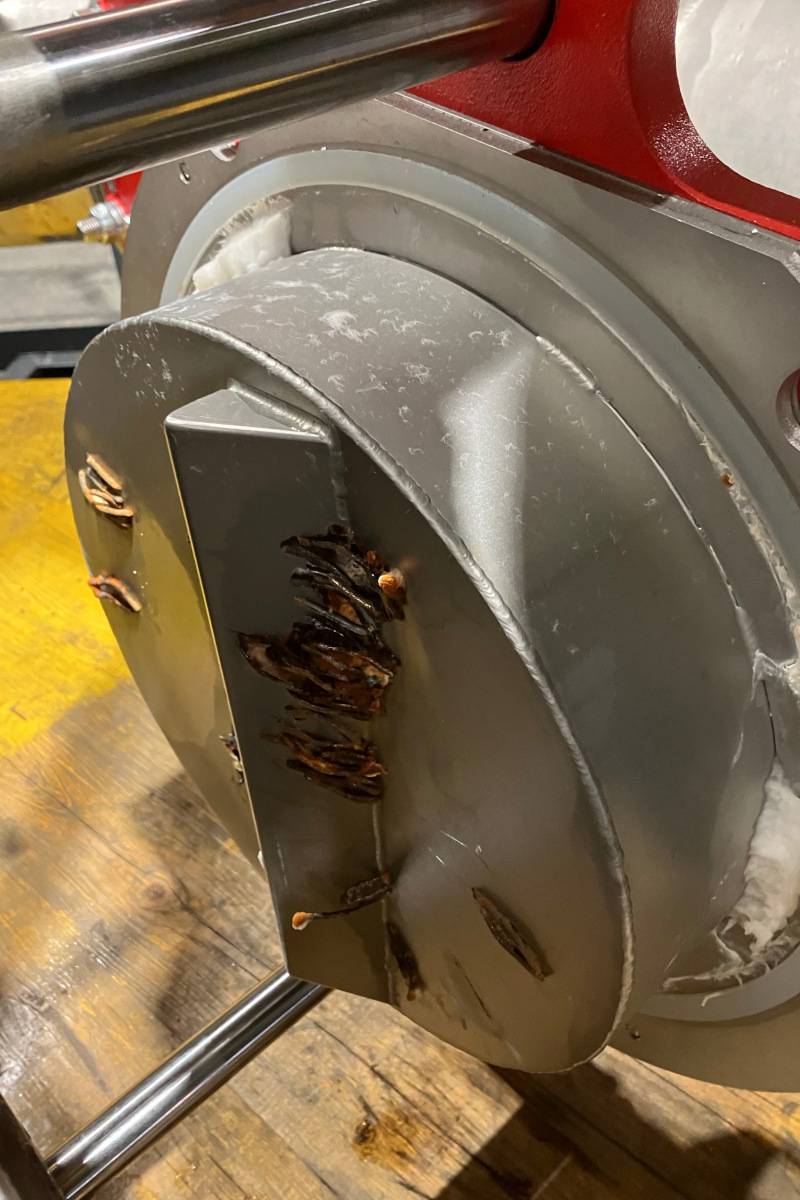

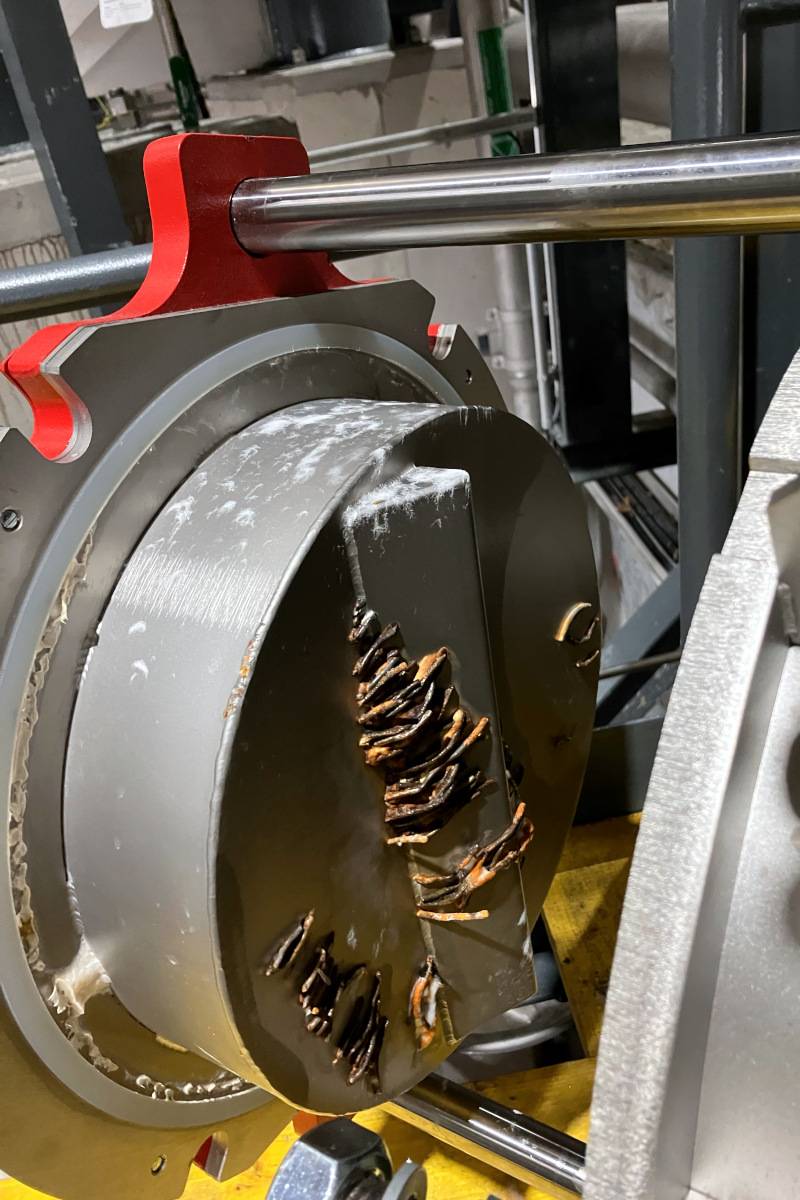

Az ML-P mágneses lemezei 7 500 G mágneses indukcióval rendelkező neodím mágnesekkel vannak felszerelve. A szeparátor 0,5 mm-től 50 mm-ig fogja meg a ferromágneses szennyeződéseket — így apró fémforgácsokat és nagyobb tárgyakat is képes visszatartani, például néhány centiméteres drótokat. Ez a tulajdonság ideális megoldássá teszi az ML-P-t a papíripar számára, ahol az anyagban rendszeresen fordulnak elő nagyobb méretű fémszennyeződések.
Az ML-P szeparátor anyagáramlási sebességet legfeljebb 25 m/s-ig és kapacitást legfeljebb 150 m³/h-ig kezel. Az ML-P-t szabványosan 10 bar nyomásállóságig gyártjuk — a nyomásállóságot, a csatlakozási méreteket és a csővezeték-rendszerhez való csatlakoztatás módját az Ön konkrét igényeihez igazítjuk.
A szabványos modelltartomány 100-tól 350 mm-ig terjedő belépő átmérőket fed le (ML-P 100N–ML-P 350N modellek). A szeparátor szabványosan karimával csatlakozik; kérésre a csatlakoztatás módját menetes csatlakozókra vagy speciális idomokra módosítjuk — mind függőleges, mind vízszintes elhelyezéshez.
A tisztítás a mágneses ajtók vezető rudak mentén végső helyzetbe húzásával, vízszintes helyzetbe forgatásával és a visszatartott szennyeződések kézi eltávolításával történik. Az alapvető biztonsági szabály: a szennyeződések eltávolításához ne használjon fémeszközöket — sérülésveszélyes. A vezető rudak és nyitható ajtók rendszerét úgy tervezték, hogy a tisztítás gyors, kényelmes és biztonságos legyen speciális szerszámok nélkül is.
Az ML-P elsősorban a papír- és cellulóziparban talál alkalmazást — gond nélkül megfogja a papíripari pépből származó hosszú szálakat vagy drótokat is (egy alkalmazásban heti 20 kg dróthulladékot fogott vissza). Emellett a gépiparban, a műanyag-, vegyészeti, kerámia- és üvegiparban, valamint hőerőművekben is alkalmazzák. Az ML-P viszont nem alkalmas az élelmiszeripar számára — a mágneses ajtók közötti viszonylag nagy távolság miatt nem éri el azt a szélsőséges szeparálási hatékonyságot, amelyet az élelmiszeripar megkövetel.
Ingyenesen elvégezzük anyagának tesztelését mágneses szeparátorainkon, és három napon belül garantáljuk az eredményeket. Kijövünk, felmérjük az üzemet, és konkrét megoldást javaslunk — a telepítés után gondoskodunk az üzembe helyezésről, a kezelők betanításáról, majd a szeparátor teljes használati ideje alatt engedélyezett szervizszolgáltatást biztosítunk.
Mely iparágakban alkalmazzák a lemezes mágneses szeparátort?
Az csővezetékrendszerhez való ML-P elválasztót robusztus rozsdamentes acél konstrukció, nagy elválasztási hatékonyság (a neodímium mágnesek használatának köszönhetően), nagy kapacitás (az elválasztó testén belüli anyag áramlását nem korlátozza semmilyen akadály) és egyszerű karbantartás jellemzi. Elsősorban az iparban - papír- és cellulózgyárakban - használják, mert könnyen megbirkózik a hosszú anyagszálak jelenlétével (amelyek általában jelen vannak az ezekben az iparágakban feldolgozott anyagokban). Azonban a mágneses ajtók közötti viszonylag nagy távolság miatt nem alkalmas rendkívüli hatékonyságot igénylő anyagok tisztítására pl. az élelmiszeriparban.
