Lemez mágneses szeparátorok / Mágneses lámpások ML
A lemez mágneses elválasztó a rosszabb tulajdonságokkal rendelkező ömlesztett anyagok fémszennyeződéseinek leválasztására szolgál (gabona, liszt, porított anyagok, fűrészpor stb.), amelyek blokkolhatják és eltömíthetik a klasszikus mágneses rácsos szeparátorokat.
Miért válassza a SOLLAU mágneses lámpások?
PDF letöltése
(méret 640 kB)
A lemezelválasztó felépítése
Az elválasztó teste egy hegesztett rozsdamentes acél házból áll, amely csatlakoztatás után a csőrendszer szerves részévé válik. A szeparátortest bemeneténél van egy töréskúp, amely az anyagáramlást közvetlenül a mágneses lemezekre irányítja (a szeparátor kivitelezésétól függően ez lehet az ajtók belső oldalain vagy a szeparátor középső részében) és biztosítja az elválasztási folyamat maximális hatékonyságát.
Hogyan tisztítható a lemezelválasztó?
A mágneses "lámpás" nagyon egyszerűen és könnyen tisztítható, így nincs szükség a beszorult ferromágneses részecskék kézi eltávolítására. Kérésre automata tisztítású elválasztót is tudunk gyártani. A mágneses szeparátor oldalain található kémlelőüveg lehetővé teszi a mágneses lemezek szennyezettségi szintjének optikai ellenőrzését. A mágneses elválasztót alapkivitelben ferrit mágnesekkel szállítjuk, de kérésre erős neodímium NdFeB mágnesekkel is felszerelhető.
Mit várhat el tőlünk?
Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.
1.
Jövünk
2.
Felmérjük és megtervezzük
3.
Méretre gyártjuk
4.
Telepítjük
5.
Beüzemeljük és betanítjuk
6.
Autorizált szervízt biztosítunk
Garantáljuk a mintaanyag letesztelését 3 napon belül!
Győződjön meg róla, hogy berendezéseink tökéletesen megfelelnek elvárásainak!
INGYENESEN elvégezzük alapanyaga tesztelését saját szeparátorainkon!
Milyen csőhöz csatlakozik az elválasztó?
A mágneses elválasztót alapesetben 100-300 mm-es csatlakozási átmérőben gyártjuk, azonban a csatlakozási méreteket és a csőrendszerhez való csatlakozás módját (standard karima, Jacob karima) az Ön igényei szerint méretre tudjuk szabni.
SOLLAU – termékeinket igazi profik hegesztik!
A SOLLAU cég által alkalmazott irányelvek:
PED 2014 / 68 / EU a nyomástartó berendezések hegesztésére és forgalmazására vonatkozóan, EN-ISO 3834 – 2 Bizonyítvány, EN 1090 - 2, EN 13480 - 1 - 5, EN 13445 - 1 - 5 szerint

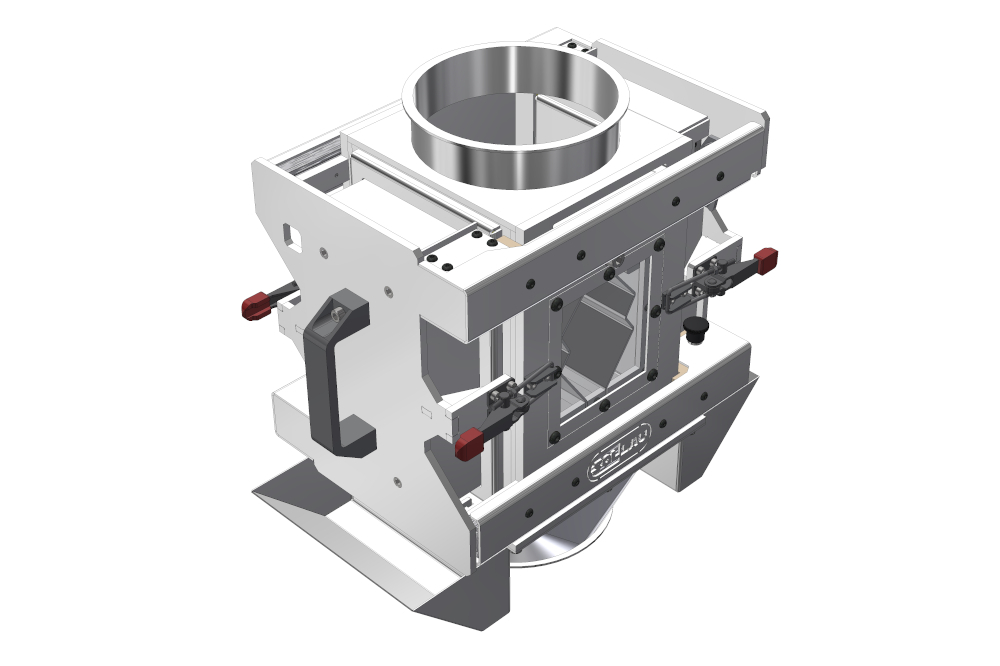

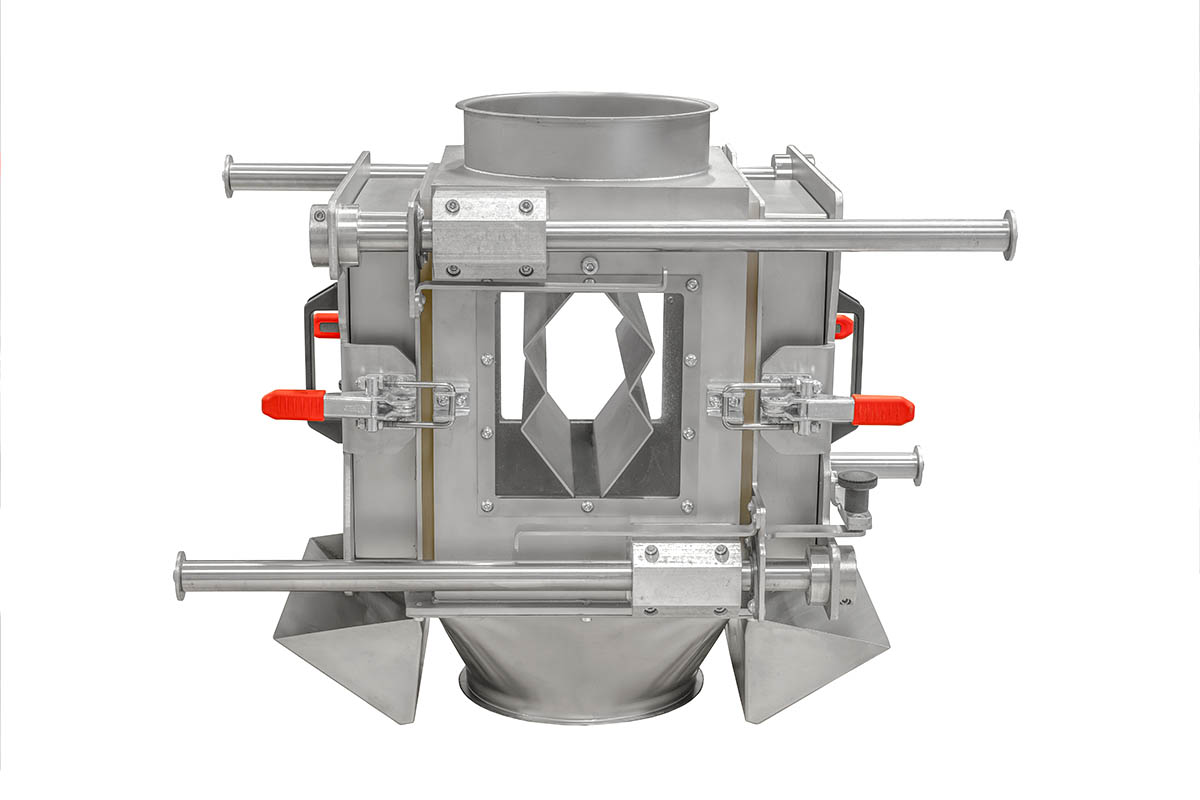

ML-LUX
- Mágneses tolóajtók (= maximális kényelem a tisztítás során)
- Speciális kihajtható profil az anyagáramlás ismételt irányításához a mágneses ajtóhoz

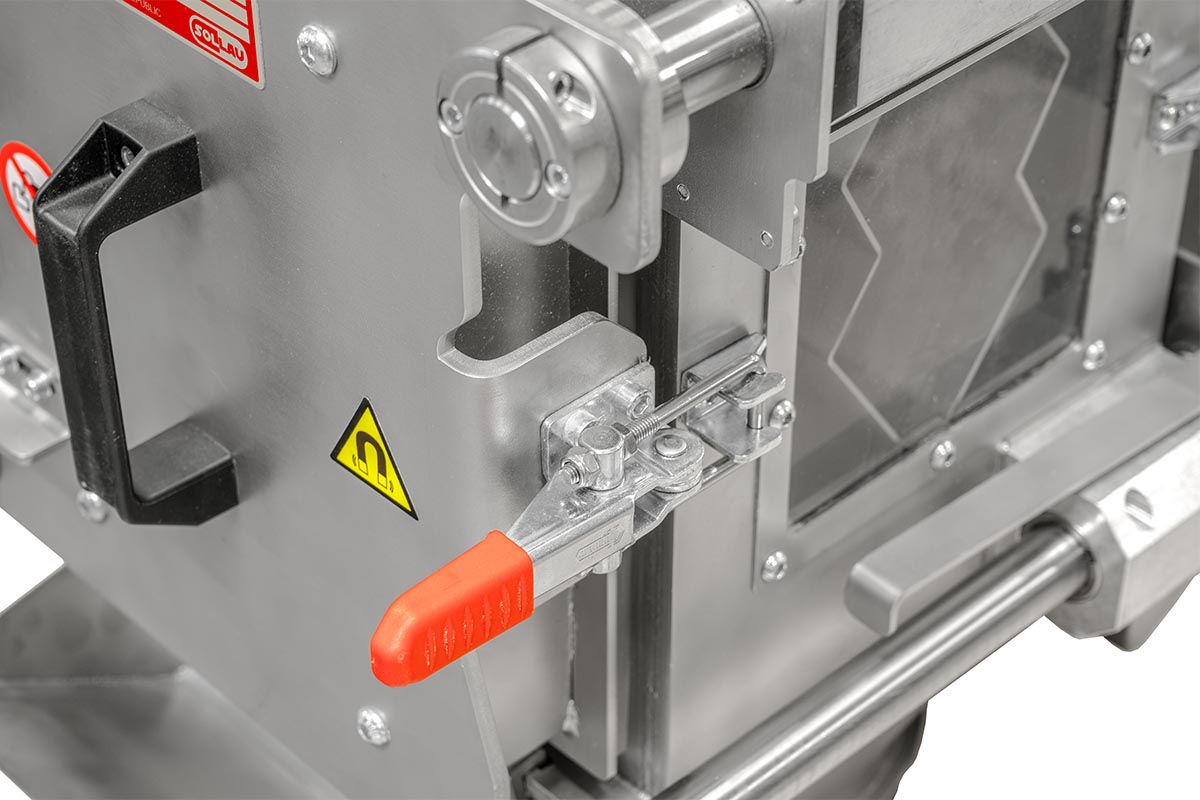

- Biztonsági zár
- Átlátszó ellenőrző ablak
- Kivehető tartály Fe szennyeződések számára
- Könnyű tisztítási rendszer
Ez egy prémium SOLLAU termék a mágneses „lámpások” között. Számos kivételes műszaki megoldás különbözteti meg hasonló versenytársaitól.

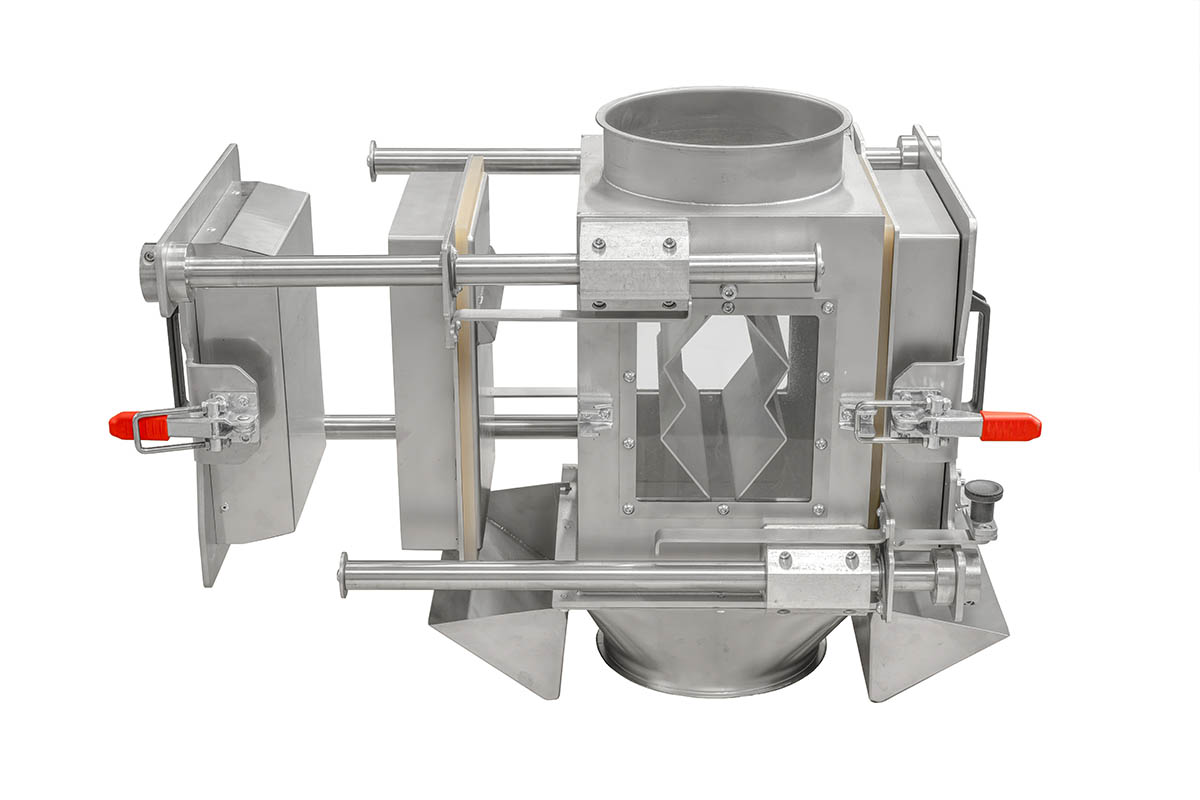

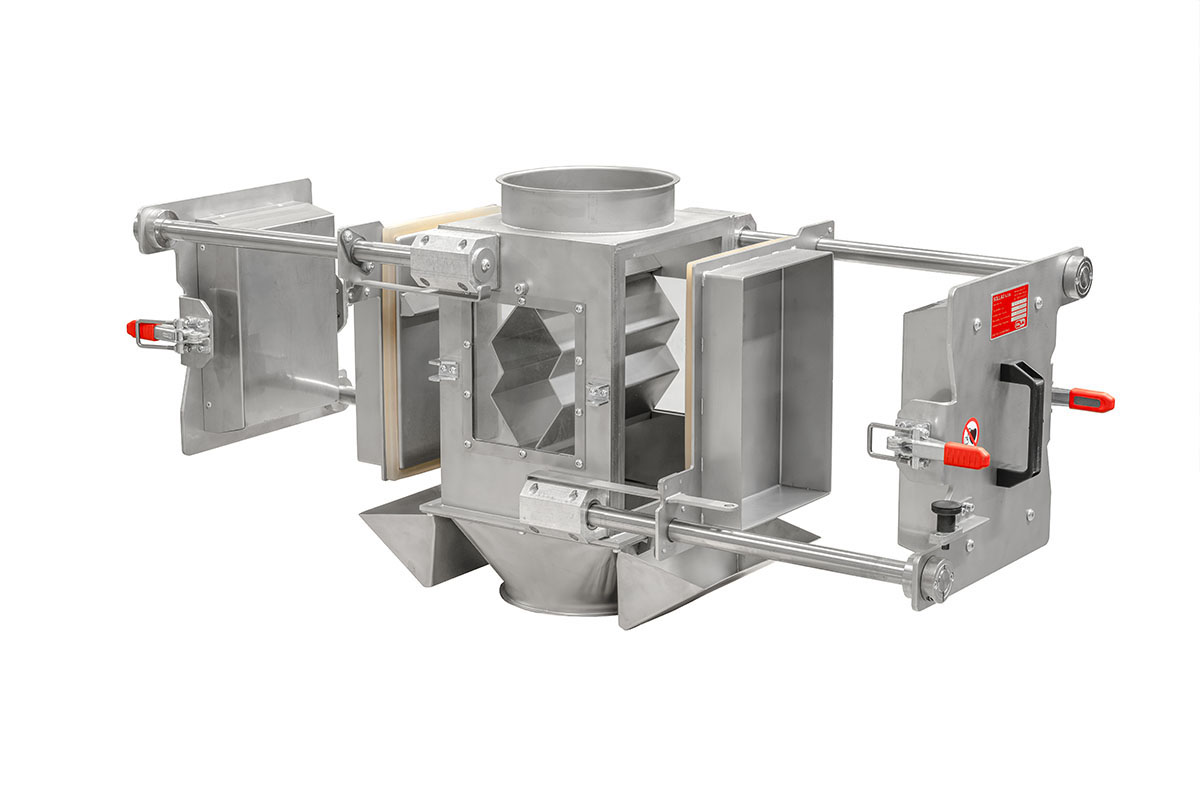

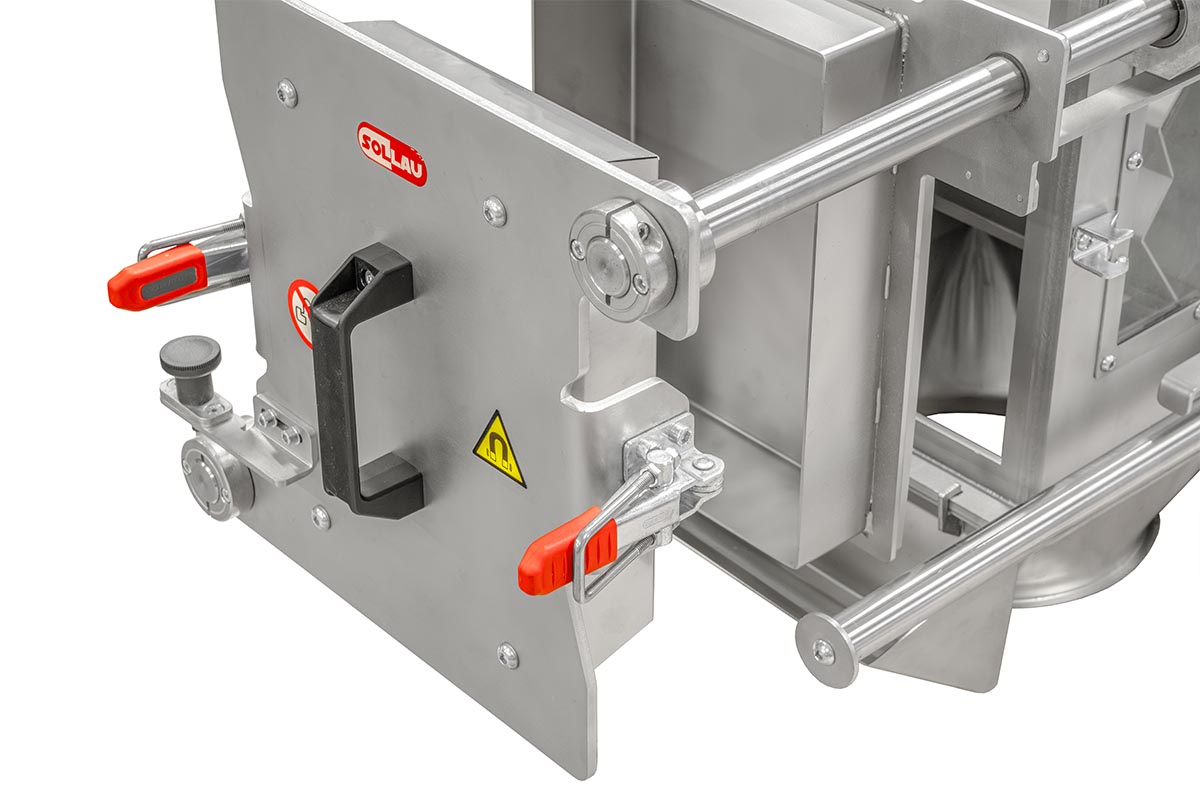

- A mágneses ajtó síneken helyezkedik el, ami nagyon egyszerűvé teszi az elválasztó tisztítását (a mágneses mag jelentős súlya ellenére is), különösen a nagy átmérőjű elválasztók esetében.

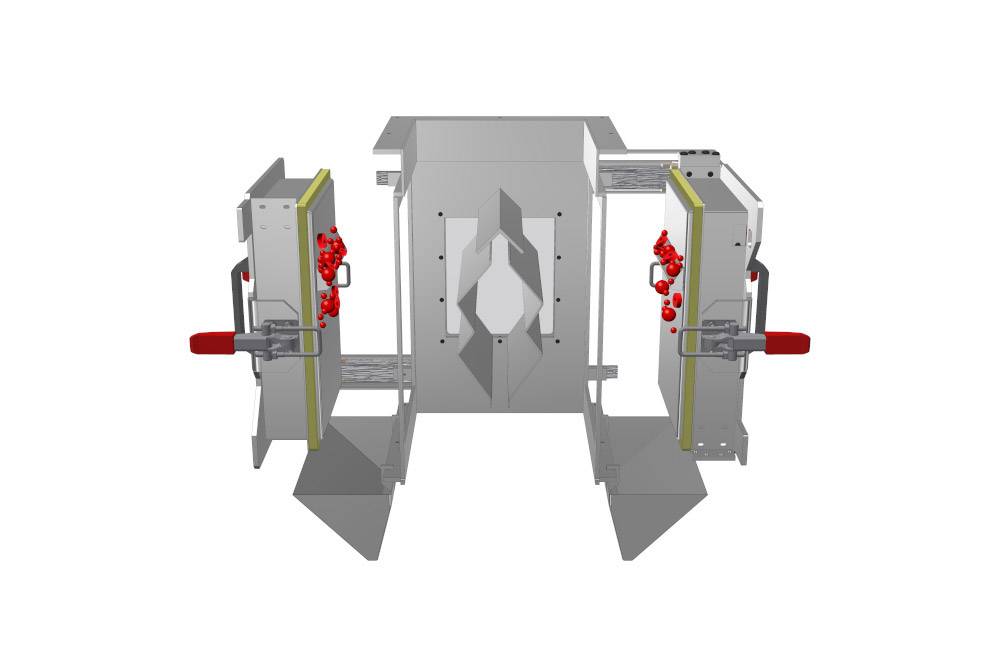

- A szeparátor tisztítása két pozícióban történik – először a síneken lévő komplett ajtókat az első pozícióba kell húzni, majd a mágneses mag kerül a következő pozícióba, ami a rozsdamentes fedőlemez felületén felgyülemlett ferromágneses részecskék automatikus leeséséhez vezet.
- A mágneses ajtó alatt tárolóedények helyezkednek el, amelyekbe a leválasztott ferromágneses anyagot kényelmesen össze lehet gyűjteni a szeparátor tisztítása során.
- A mágneses elválasztás maximális hatékonyságának elérése érdekében ez a termék a szabványos szórókúpon kívül egy speciális szóróprizmával is fel van szerelve, amely a szeparátor belsejében helyezkedik el és ismételten elvezeti az anyagot a mágneses lemezekhez. Gyengén áteresztő anyagok vagy rendkívül nagy gyártási kapacitások esetén a kihajtható prizma igény szerint gyorsan és egyszerűen eltávolítható a készülékből.
Ezt az elválasztót automata tisztítású változatban is kínáljuk.
Ferrit változat
| Termék | Max. kapacitás (m3/h) | Bemeneti/kimeneti átmérő (mm) | Adatlap (EN) |
|---|---|---|---|
| ML LUX 100 F | 10 | 100 | PDF megtekintése |
| ML LUX 120 F | 30 | 125 | PDF megtekintése |
| ML LUX 150 F | 40 | 150 | PDF megtekintése |
| ML LUX 200 F | 75 | 200 | PDF megtekintése |
| ML LUX 250 F | 100 | 250 | PDF megtekintése |
| ML LUX 300 F | 150 | 300 | PDF megtekintése |
Neodímium változat
| Termék | Max. kapacitás (m3/h) | Bemeneti/kimeneti átmérő (mm) | Adatlap (EN) |
|---|---|---|---|
| ML LUX 100 N | 10 | 100 | PDF megtekintése |
| ML LUX 120 N | 30 | 120 | PDF megtekintése |
| ML LUX 150 N | 40 | 150 | PDF megtekintése |
| ML LUX 200 N | 75 | 200 | PDF megtekintése |
| ML LUX 250 N | 100 | 250 | PDF megtekintése |
| ML LUX 300 N | 150 | 300 | PDF megtekintése |

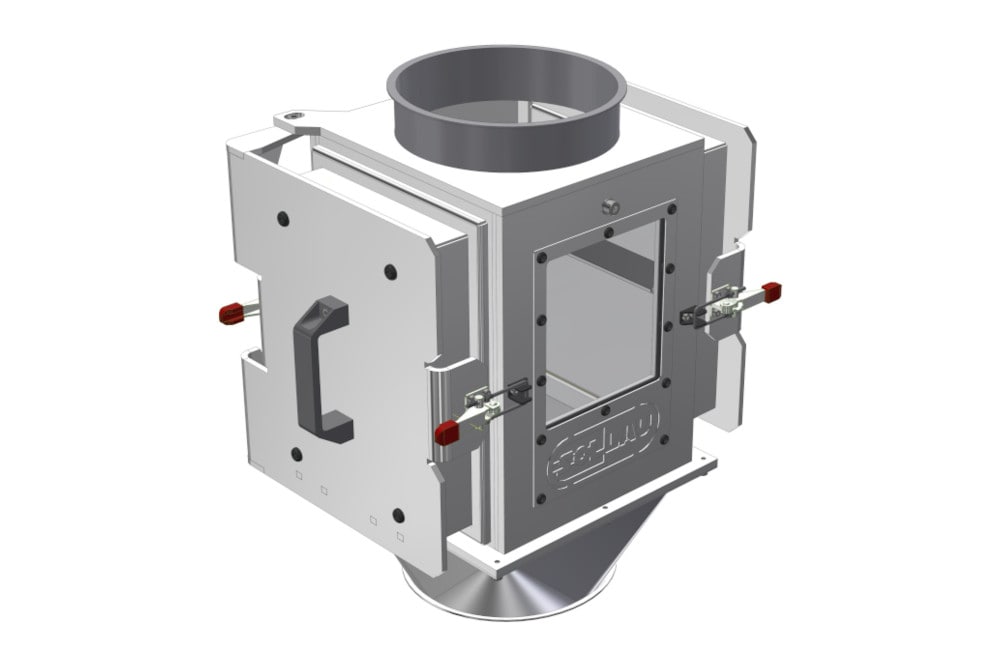

ML
- Egyszerű kezelés és tisztítás
- Átlátszó ellenőrzőablak
- Könnyű tisztító rendszer
- Elválasztó bérlés
Ez a szeparátor neodímium mágneses maggal rendelkezik (rozsdamentes acél fedőlemezekkel védve) az ajtó belső oldalán, amely a beépített kúppal kombinálva biztosítja a mágneses elválasztás nagy hatékonyságát.

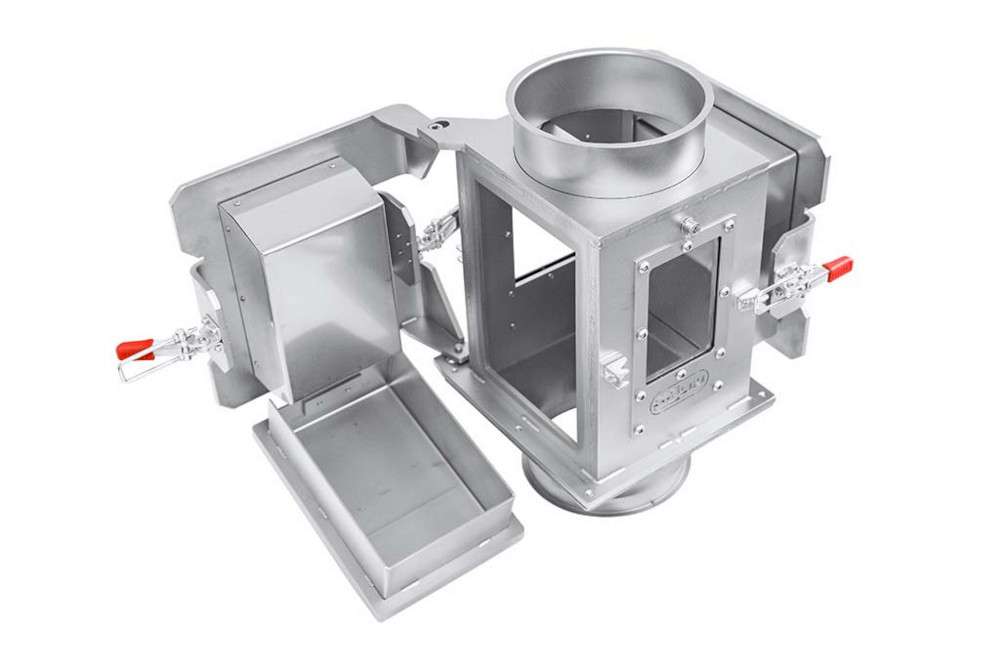

A szeparátor tisztítása során a rozsdamentes acél fedőlemezek lehajthatók a mágnesek felületéről és a felfogott ferromágneses szennyeződések maguktól lehullanak. Az elválasztási folyamat rendszeres vizuális ellenőrzése érdekében a készülék két oldalról nagy kémlelőüvegekkel van felszerelve.
Ferrit változat
| Termék | Max. kapacitás (m3/h) | Bemeneti/kimeneti átmérő (mm) | Adatlap (EN) |
|---|---|---|---|
| ML 100 F | 10 | 100 | PDF megtekintése |
| ML 120 F | 30 | 120 | PDF megtekintése |
| ML 150 F | 40 | 150 | PDF megtekintése |
| ML 200 F | 75 | 200 | PDF megtekintése |
| ML 250 F | 100 | 250 | PDF megtekintése |
| ML 300 F | 150 | 300 | PDF megtekintése |
| ML 350 F | 210 | 350 | PDF megtekintése |
| ML 400 F | 270 | 400 | PDF megtekintése |
Néhány termék ebből a modellcsaládból azonnal rendelkezésre áll . Folyamatosan bővítjük a raktáron lévő mágneses szeparátorok kínálatát, hogy azonnal szállítani tudjuk az Ön részére. Az aktuális elérhetőségről érdeklődjön értékesítési képviselőnknél.
Neodímium változat
| Termék | Max. kapacitás (m3/h) | Bemeneti/kimeneti átmérő (mm) | Adatlap (EN) |
|---|---|---|---|
| ML 100 N | 10 | 100 | PDF megtekintése |
| ML 120 N | 30 | 125 | PDF megtekintése |
| ML 150 N | 40 | 150 | PDF megtekintése |
| ML 200 N | 75 | 200 | PDF megtekintése |
| ML 250 N | 100 | 250 | PDF megtekintése |
| ML 300 N | 150 | 300 | PDF megtekintése |
| ML 350 N | 210 | 350 | PDF megtekintése |
| ML 400 N | 270 | 400 | PDF megtekintése |
Néhány termék ebből a modellcsaládból azonnal rendelkezésre áll . Folyamatosan bővítjük a raktáron lévő mágneses szeparátorok kínálatát, hogy azonnal szállítani tudjuk az Ön részére. Az aktuális elérhetőségről érdeklődjön értékesítési képviselőnknél.
ML EKO
- Vonzó ár/teljesítmény arány
- Átlátszó ellenőrzőablak
- Mágneses mag a szeparátor közepén (közvetlenül az anyagáramban)
Ez egy gazdaságos, ám egyben teljesen működőképes változata a mágneses lemezelválasztónak. A fő különbség - a hagyományos lemezelválasztókhoz képest az, hogy a kúp alakú mágneses mag (rozsdamentes acél burkolattal borítva) a szeparátor közepén helyezkedik el (ezért közvetlenül az anyagáramban van).
Ebből az okból a szeparátor felső részén már nincs külön terelőkúp elhelyezve, hanem az elválasztó oldalára lett több terelő beépítve, amelyek az anyagot ismételten a központi mágneses maghoz vezetik és így biztosítják az elválasztási folyamat magas hatékonyságát. Az ajtó, amelyre a mágneses mag van rögzítve a tisztítás során kihajtható. Ezt követően manuálisan kell eltávolítani a felfogott ferromágneses részecskéket. Az anyagáramlás és az elválasztási folyamat optikai ellenőrzéséhez a szeparátor nagyméretű kémlelőüveggel van felszerelve.
Ferrit változat
| Termék | Max. kapacitás (m3/h) | Bemeneti/kimeneti átmérő (mm) | Adatlap (EN) |
|---|---|---|---|
| ML EKO 100 F | 10 | 100 | PDF megtekintése |
| ML EKO 120 F | 30 | 120 | PDF megtekintése |
| ML EKO 150 F | 40 | 150 | PDF megtekintése |
| ML EKO 200 F | 75 | 200 | PDF megtekintése |
| ML EKO 250 F | 100 | 250 | PDF megtekintése |
| ML EKO 300 F | 150 | 300 | PDF megtekintése |
Neodímium változat
| Termék | Max. kapacitás (m3/h) | Bemeneti/kimeneti átmérő (mm) | Adatlap (EN) |
|---|---|---|---|
| ML EKO 100 N | 10 | 100 | PDF megtekintése |
| ML EKO 120 N | 30 | 125 | PDF megtekintése |
| ML EKO 150 N | 40 | 150 | PDF megtekintése |
| ML EKO 200 N | 75 | 200 | PDF megtekintése |
| ML EKO 250 N | 100 | 250 | PDF megtekintése |
| ML EKO 300 N | 150 | 300 | PDF megtekintése |
- Mágneses lámpás – cukorgyártás (esettanulmány)
- Fémszennyeződések hatékony eltávolítása a fapelletgyártás során mágneses szeparátor segítségével (esettanulmány)
- Fémek leválasztása granulált takarmánykeverékből (esettanulmány)
- A törőgép védelme és karbantartási költségeinek csökkentése a kolofónium gyanta feldolgozása során (esettanulmány)
Miért válassza a SOLLAU mágneses lámpások?
PDF letöltése
(méret 640 kB)
A lemez mágneses szeparátor ML fémszenyeződések eltávolítására készült rossz folyási tulajdonságú anyagokból — mint gabona, liszt, por alakú anyagok vagy fűrészpor — amelyek eltömíthetnék és blokkolhatnák a hagyományos rácsszeparátorokat.
Három változatot kínálunk: az ML-LUX prémium modell sínen mozgó mágneses ajtókkal, kétállású tisztítással és automatikus szennyeződés-elvezetéssel, valamint levehető gyűjtőtartállyal a befogott fémek számára. A standard ML a ajtók belső oldalán elhelyezett mágneses magokkal és terítőtető-ráccsal rendelkezik, és a fedőlapok lehajtásával tisztítható. Az ML EKO a gazdaságos változat, amelynek ék alakú mágneses magja közvetlenül a szeparátor közepén helyezkedik el, oldalain deflektorokkal.
A standard ML és az ML EKO esetén a rozsdamentes acél fedőlapokat lehajtják a mágnesektől, és a befogott ferromágneses részecskék maguktól lehullanak; az ML EKO kézi utótisztítást igényel. Az ML-LUX esetén a síneken lévő mágneses egységet az első pozícióba kihúzzák, majd a magokat a második pozícióba távolítják el — a szennyeződések automatikusan egy levehető tartályba esnek, így a nehéz mágneses magokat nagyobb fizikai erőkifejtés nélkül is kezelheti a kezelőszemélyzet.
Az ML-t standard kivitelben ferrit mágnesekkel szállítjuk. Kérésre a szeparátor erős neodímium NdFeB mágnesekkel is felszerelhető, amelyek nagyobb mágneses indukciót és a finomabb ferromágneses szennyeződések jobb befogását biztosítják.
A lemez mágneses szeparátorokat standard kivitelben 100-tól 300 mm-ig terjedő csatlakozóátmérőkben gyártjuk (ML és ML-LUX modellek 400 mm-ig); a csatlakozóméreteket és a csatlakoztatási módot — standard karimás vagy Jacob-karimás csatlakozó — a vevő igényei szerint lehet módosítani.
Minden ML modell átlátszó ellenőrző ablakkal van felszerelve, amely lehetővé teszi a mágneses lapok eltömődési fokának vizuális ellenőrzését a szeparátor kinyitása nélkül. Az ML és az ML-LUX modelleknél az ellenőrző ablakok kétoldalasak és jól átláthatók.
Az ML az élelmiszeriparban, gyógyszeriparban, fafeldolgozásban, vegyiparban és kerámiai iparban, valamint az újrahasznosításban egyaránt alkalmazható — mindenhol, ahol rossz folyási tulajdonságú ömlesztett anyagokat dolgoznak fel. Egyes modellek azonnal raktárról rendelhetők; vásárlás előtt ingyenesen elvégezzük az Ön anyagának tesztelését is.
Mely iparágakban alkalmazzák a lemezes mágneses szeparátort?
A mágneses lemezelválasztót az élelmiszeriparban, a gyógyszeriparban , a fafeldolgozásban, a vegyiparban és a kerámiaiparban stb. alkalmazzák.
