Mobil osztályozó sor – technológiai áttekintés

Vissza

Mobil szeparáló sor mágneses és nem mágneses fémek inert anyagtól való elválasztásához. Két modulból áll. Mindkét modul Abroll platformra van szerelve, így a teljes osztályozó sor könnyen áthelyezhető.

A vonal standard mágneses szeparátorokat tartalmaz a vas szennyeződések eltávolítására és egy örvényáramú szeparátort a nem mágneses fémek nemfémes anyagoktól való elválasztására.

A mobil osztályozó sor második része burkolt. A vonal egyes részei külön-külön vagy együtt is használhatók – a szeparálási céltól függően.

A mobil szeparáló sort és komponenseit úgy tervezzük meg, hogy megfeleljenek a szeparálási célnak és az Ön igényeinek!

A mobil osztályozó sor az alábbi berendezésekből áll

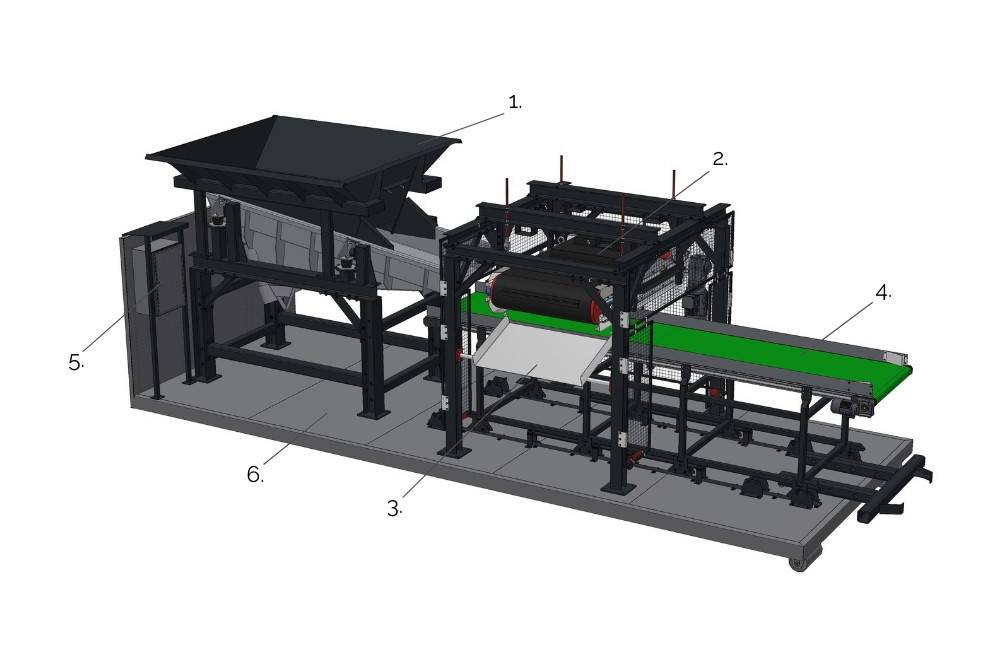

1. modul

1Rezgőadagoló garattal
2Öntisztító mágneses lap DND-AC
3Csúszda – Fe szennyezők
4Szalagos szállító
5Vezérlőszekrény 1
6Abroll konténer 1

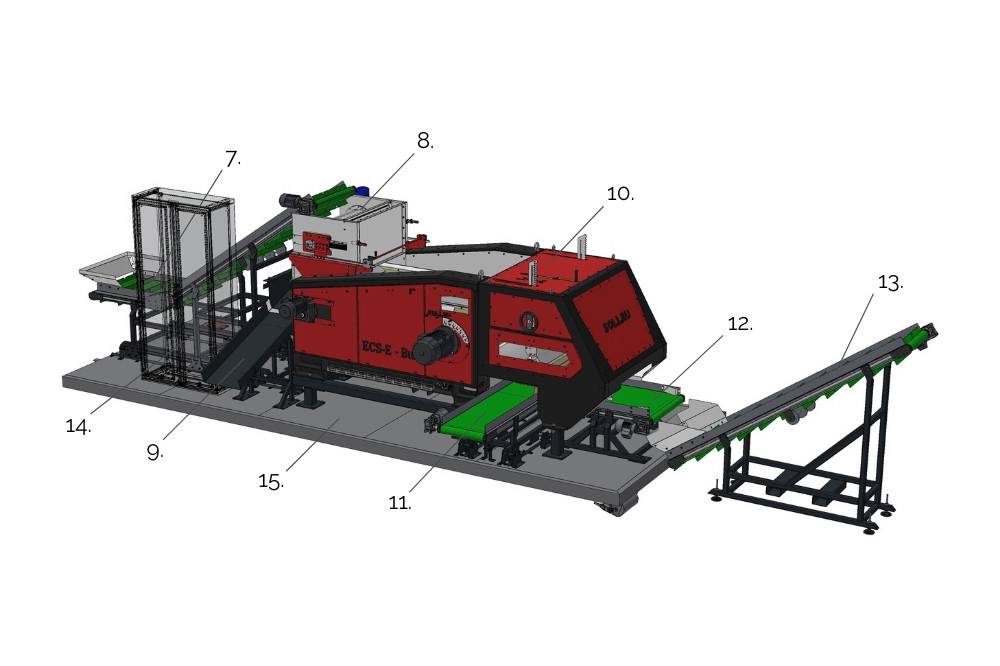

2. modul

7Töréses szalagszállító
8Mágneses dob
9Csúszda – Fe szennyezők
10ECS – E BULL
11Szalagszállító – inert anyag
12Szalagszállító – nem mágneses fémek
13Kihordó szállítószalag
14Vezérlőszekrény 2
15Abroll konténer 2

1 Rezgőadagoló garattal

Rezgővályú – hossz 3000 mm, szélesség 950 mm
Garat térfogata kb. 1,5 m3
Garat anyaga – acél 11 373/11 523
Felületkezelés – RAL festés igény szerint

2 Öntisztító mágneses lap DND-AC Ms2 F JAGUAR – mágneses szeparáció, 1. fokozat

Automatikus mágneses szeparátor Fe részecskék eltávolítására
1. fokozat – a ferromágneses részecskék fő részének befogása
Ferrit mágnesek
Felfüggesztési magasság 270 mm
A DND-AC függesztő szerkezet bontható, így a vonal e szeparációs fokozat nélkül is üzemelhet
Szerkezeti anyag – acél 11 373/11 523
Felületkezelés – RAL festés igény szerint

3 Csúszda – Fe szennyezők

4 Szalagos szállító

Hasznos szalagszélesség – 800 mm
Szállító hossza – 3500–4000 mm
NORD hajtás 1,1 kW frekvenciaváltóval
Szállító anyaga – acél 11 373/11 523
Felületkezelés – RAL festés igény szerint

5 Vezérlőszekrény 1

Rezgőadagoló + DND-AC + szalagszállító vezérlése
Önálló szekrény az 1. modulhoz – összekapcsolható a 2. szekrénnyel (2. modul), így a teljes vonal a 2. szekrényből vezérelhető

6 Abroll konténer 1

Méretek: 6500 × 2550 × 1470 mm.
Horog 50 mm – acél 11523 – alak DIN 30722 szerint.
Horogmagasság 1570 mm.
Sínek INP 180, osztás DIN 30722 szerint – megerősítés a síneknél DIN 30722 szerint.
Oszlopok INP 180.

7 Töréses szalagszállító

Hasznos szalagszélesség – 800 mm
Szállító hossza – 3600 mm
NORD hajtás 1,1 kW frekvenciaváltóval
Szállító anyaga – acél 11 373/11 523
Felületkezelés – RAL festés igény szerint

8 Mágneses dob MBZ 304 N 800 GRIZZLY – mágneses szeparáció, 2. fokozat

Automatikus mágneses szeparátor Fe részecskék eltávolítására
2. fokozat – a Fe részecskék tökéletes szétválasztásához
Nagyon erős neodímium NdFeB mágnesek
Dobátmérő 204 mm, dob hossza 800 mm
Dobburkolat – rozsdamentes 1.4301
A mágneses dob pozíciója állítható
Szerkezeti anyag – acél 11 373/11 523
Felületkezelés – RAL festés igény szerint

9 Csúszda – Fe szennyezők

Vibrációs hajtással szerelve

10 Örvényáramú szeparátor ECS–E 800 BULL 12 – nem mágneses fémek szeparálása

Örvényáram-elven működő szeparátor – nem mágneses fémek (alumínium, réz, sárgaréz) elválasztása az inert anyagtól (fa, műanyag, papír,…)
Excentrikusan ágyazott rotorral
Részecskék szeparálása 1 mm-től
Szalagszélesség 800 mm
A rotor helyzete működés közben fokozatmentesen állítható

11 Szalagszállító – inert anyag

Az elválasztott inert anyag elvezetése – fa, papír, műanyag, üveg,…
Síneken futó szállító – könnyű kihúzás és betolás (szállításhoz)

12 Szalagszállító – nem mágneses fémek

Az elválasztott nem mágneses fémek elvezetése – alumínium, réz, sárgaréz,…
Síneken futó szállító – könnyű kihúzás és betolás (szállításhoz)

13 Ferdeszállító – nem mágneses fémek

Az elválasztott nem mágneses fémek kihordása a konténerbe
Hasznos szalagszélesség – 500 mm
NORD hajtás 1,1 kW frekvenciaváltóval
Szállító anyaga – acél 11 373/11 523
Felületkezelés – RAL festés igény szerint

14 Vezérlőszekrény 2

Mágnesdob + ECS-E + szállítószalagok vezérlése
Önálló szekrény a 2. modulhoz – összekapcsolható az 1. szekrénnyel, a teljes vonal a 2. szekrényből működtethető

15 Abroll konténer 2 – burkolattal

Abroll konténer alap 12 t-ig, két tolható oldalsó ponyva, hátsó ponyva, fix tető
Méretek: 6500 × 2470 × 2484 mm.
Tető – 1,5 mm vastag lemezből készült fix tető
Oldalfalak – hevederekkel feszített tolóponyva, átbillenthető hátsó ponyva
Horog 60 mm – acél 11523 – DIN 30722 szerint.
Horogmagasság 1570 mm.
