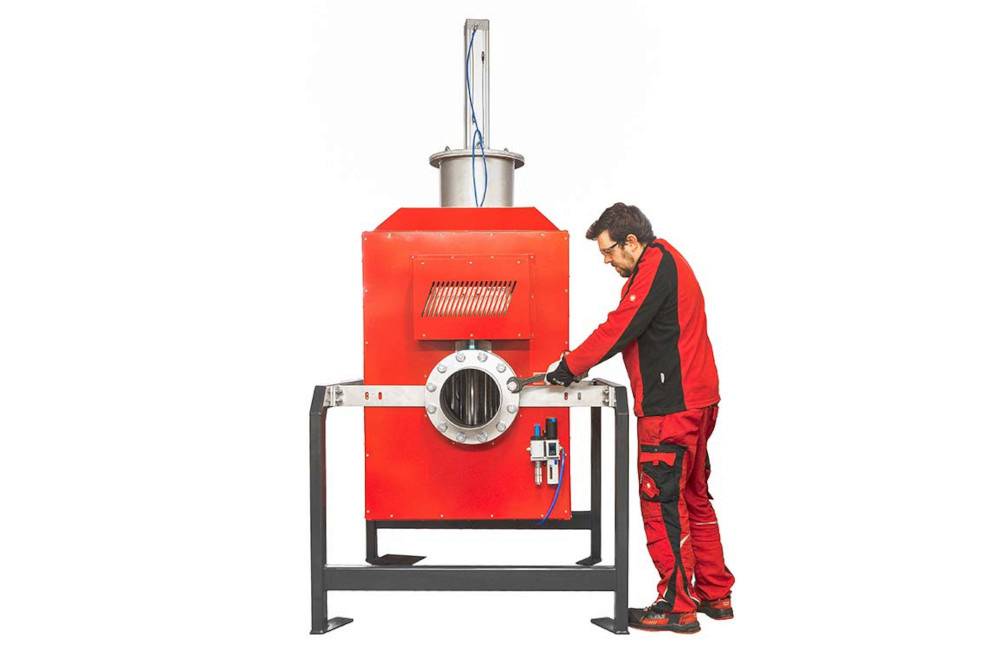

Átfolyós mágneses szeparátorok MSP-AC
Az MSP-AC SHARK mágneses szeparátor a nagyon kis ferromágneses szennyeződések automatikus leválasztására szolgál folyékony anyagokból (1 mikrontól). A kifinomult áramlási labirintusnak és az automatizált tisztítórendszernek köszönhetően ez a szeparátor az elválasztók között a csúcsot képviseli, mind a mágneses elválasztás hatékonysága, mind a tisztítási kényelem tekintetében.
Az elválasztó használatának előnyei
- A lehető legnagyobb elválasztást eredményezi még a magas ferromágneses szennyeződést tartalmazó folyadékokból is
- Az üzemeltetési költségek minimalizálása
- A veszélyes hulladék ártalmatlanítási költségeinek minimalizálása
A mágneses áramlási elválasztót alapkivitelben 50-250 mm csatlakozási átmérőben gyártjuk, azonban a csatlakozási méreteket és a csatlakozási módot (karima, csavarkötés, speciális csatlakozások) az Ön kívánsága szerint méretre tudjuk szabni. A szeparátort a legerősebb neodímium mágnesekkel szereljük fel, amelyek mágneses magján akár 18 700 G indukciót (a héjon 12 200 G) és 176 N szakítóerőt biztosítanak !
Mi vagyunk ezen mágneses szűrők gyártója, így kiváló műszaki teljesítményt és kedvező árat tudunk garantálni.
Mit várhat el tőlünk?
Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.
1.
Jövünk
2.
Felmérjük és megtervezzük
3.
Méretre gyártjuk
4.
Telepítjük
5.
Beüzemeljük és betanítjuk
6.
Autorizált szervízt biztosítunk

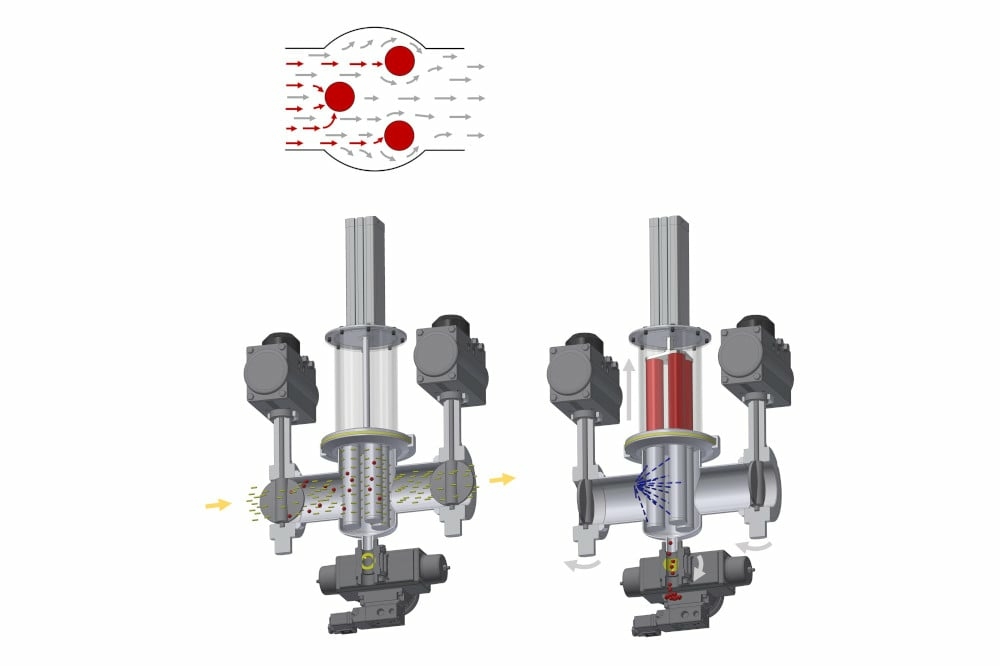

Az automatikus tisztítással rendelkező mágneses szeparátor alapja egy mágneses rudakból álló rendszer, amelyek egy bonyolult áramlási labirintust hoznak létre. A rudak a legerősebb neodímium mágnesekkel vannak felszerelve, ami az áramlási labirintussal együtt előfeltétele a nagyon finom ferromágneses szennyeződések sikeres elválasztásának. A szeparátor komplett tisztítási folyamata teljesen automatizált.
Előnyök
- Automatikus tisztítás emberi beavatkozás nélkül
- Neodímium mágnesek akár 12 200 G indukcióval az anyaggal való érintkezési ponton (= 18 700 G a mágneses magon)
- Fe részecskék rögzítése 1 mikrontól
- Lehetőség a tisztítási intervallum beállítására - gyakori tisztítás = kiváló minőségű szétválasztás
- Lehetőség az öblítőfolyadék másodlagos leválasztására = a veszélyes hulladék ártalmatlanítási költségeinek minimalizálása = környezetbarát működés
- A csőrendszerbe való beillesztés lehetősége
- A vezérlőrendszer és a sorvezérlő rendszer összekapcsolásának lehetősége
Hogyan történik a szeparátor tisztítása?
A szeparátor tisztítása teljesen automatikus, amelyet pneumatikus elemek és egy teljesen programozható külön vezérlőegység biztosít. Az egység vezérlése érintőképernyőn keresztül történik, ami lehetővé teszi az elválasztó gyors és egyszerű beállítását.
A tisztítás során a mágnescsöveken felfogott fémek vízzel (vagy más öblítőközeggel) leöblítésre kerülnek, amelyeket ezután a hulladékba vezetnek el. Ahol nem lehetséges a fémek elvezetése a hulladékba (pl. ökológiai okok miatt), ott a szeparátort egy második leválasztási fokozattal egészítjük ki. A fémeket egy elválasztó edénybe engedik le , ahol elválasztják őket az öblítőközegtől. A fémes szennyeződések könnyen eltávolíthatók és az öblítőközeg újra felhasználható a szeparátor tisztításához. Ez zárt öblítőkört hoz létre.
MSP-AC SHARK mágneses szeparátor tisztítási lépései
Az MSP-AC SHARK áramlási elválasztók telepítési lehetőségei
Az áramlási szeparátork csővezetékbe vannak beépítve. A szeparátor tisztítása során le kell zárni az elválasztandó közeg beáramlását. Folyamatos üzemben, ahol az anyagáramlás megszakítása nem lehetséges, javasoljuk, hogy a csőmegkerülőbe szereljék fel az elválasztót. A közeg szennyezettségének mértékétől függően a mágneses elválasztó beépítésének 3 változatának (az MSP-AC SHARK automatikus áramlási elválasztó beépítési rajza) valamelyikét célszerű a csővezeték bypassban alkalmazni.
1. változat – folyamatos üzem, enyhén szennyezett közeg
A csővezeték bypass-ba automatikus MSP-AC-SHARK szeparátor van beépítve, amely felfogja a ferromágneses szennyeződéseket. A tisztítási ciklus során a leválasztandó közeg nincs ellátva mágneses szeparátorral, így a csővezetéken keresztül folyó közeg a tisztítás időtartama alatt nem kerül tisztításra.
- alacsonyabb ár
- enyhén szennyezett közeghez alkalmas
- a szeparátor tisztításának iderjére a közeg NINCS SZEPARÁLVA
2. változat – folyamatos üzem, mérsékelten szennyezett közeg
A csővezeték bypass-ba automatikus MSP-AC-SHARK szeparátor van beépítve, amely felfogja a ferromágneses szennyeződéseket. A tisztítási ciklus során az elválasztandó közeg átáramlik az MSP-MC - PIRANHA mágneses szeparátorral felszerelt csővezetéken és így a közeg a tisztítási idő alatt is szeparálva van.
- + folyamatos szétválasztás
- + közepesen szennyezett közeghez alkalmas
- -Erősen szennyezett közeg esetén az MSP-MC elválasztó gyorsan eltömődhet ferromágneses szennyeződésekkel, ami csökkenti a hatékonyságát.
3. változat – folyamatos üzem, erősen szennyezett közeg
A csővezeték bypass-ba automatikus MSP-AC-SHARK szeparátor van beépítve, amely felfogja a ferromágneses szennyeződéseket. A tisztítási ciklus során az elválasztandó közeg átfolyik az MSP-AC-SHARK mágneses szeparátorral ellátott csövön, így a tisztítási időszakban is ugyanolyan minőségben szeparálódik a közeg, mint az elsődleges szeparátornál.
SOLLAU – termékeinket igazi profik hegesztik!
A SOLLAU cég által alkalmazott irányelvek:
PED 2014 / 68 / EU a nyomástartó berendezések hegesztésére és forgalmazására vonatkozóan, EN-ISO 3834 – 2 Bizonyítvány, EN 1090 - 2, EN 13480 - 1 - 5, EN 13445 - 1 - 5 szerint

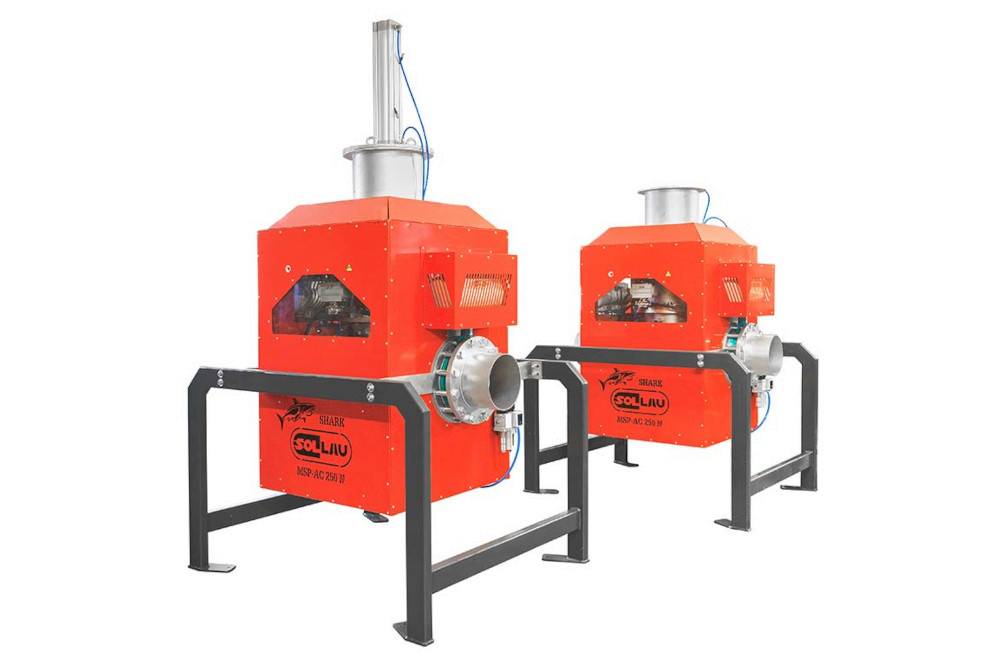

MSP-AC SHARK
- Magas szakítóerő (176 N-ig)
- Nagy hatékonyság (akár 15 mágnescső)
- 32 mm átmérőjű mágneses csövek
- AMIT vezérlőrendszer, FESTO pneumatikus elemek
- Opcionális tartozékok széles választéka (távirányító, kémlelőüveg, áramlásmérő stb.)

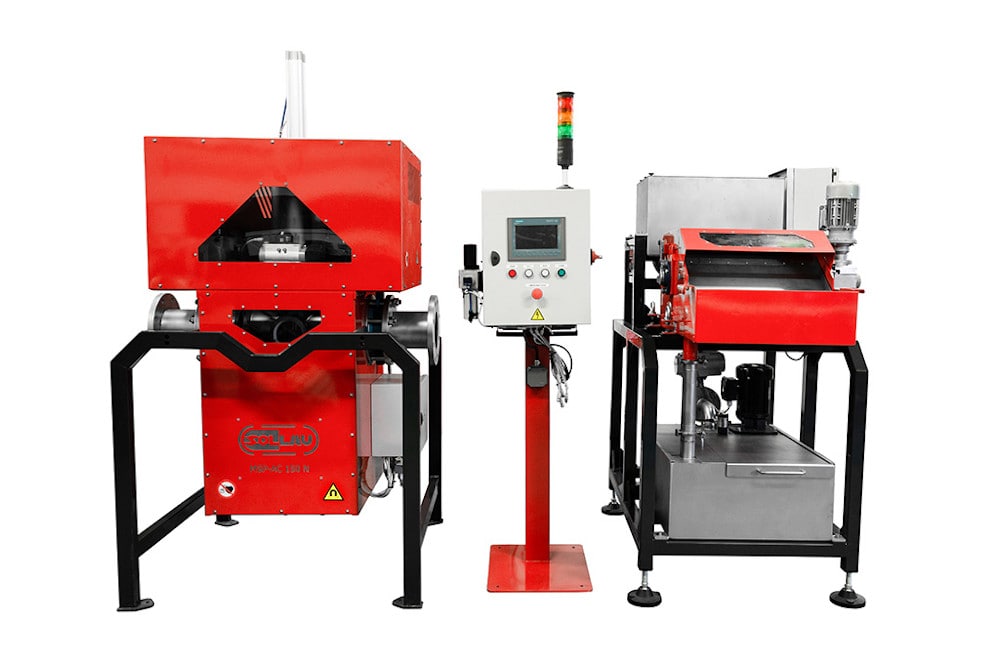

- Kétlépcsős elválasztás – lehetőség szeparációs tartály hozzáadására

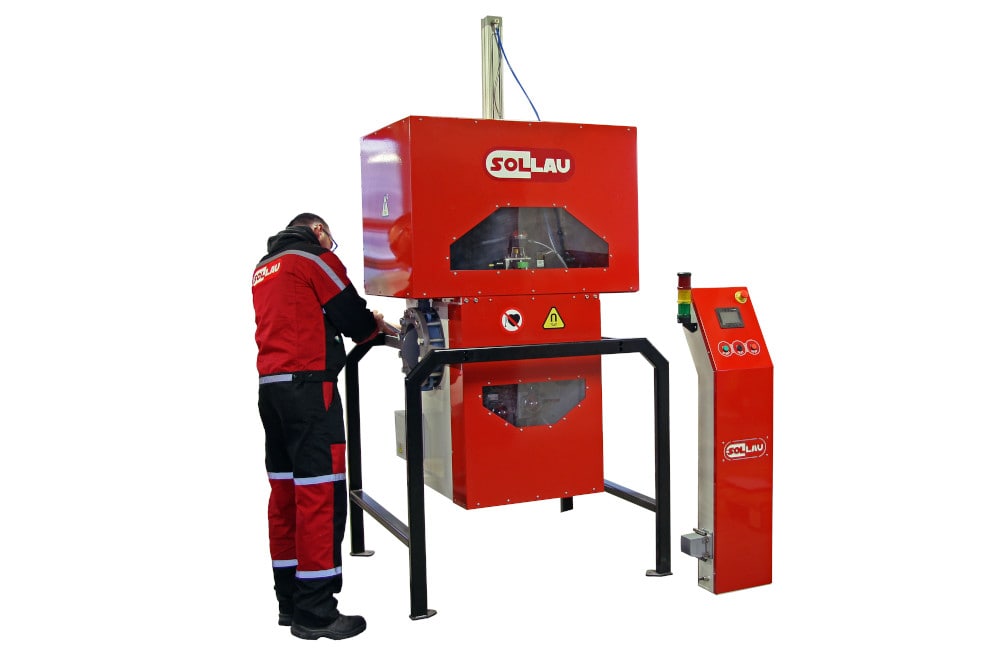

MSP-AC SHARK automatikus szeparátor felszerelése
- FESTO pneumatikus alkatrészek
- AMIT vezérlőrendszer
- Vezérlés színes érintőképernyőn keresztül
- A tisztítási ciklus és a meghibásodások optikai jelzése
- Ezen kívül egy sor kiegészítő felszerelés (áramlásmérő, a leválasztott anyag bemeneti nyomásának ellenőrzése, kémlelőüveg a szemrevételezéshez,...)
- Távkezelési lehetőség
- Egyéb kiegészítő felszerelés
A színes érintőképernyős LED kijelző lehetővé teszi
- A szeparátor teljes vezérlését START/STOP/TEST
- A csatlakoztatott eszközök vezérlését – pl. elválasztó edények
- A tisztítási intervallum beállítását
- Teszt tisztítási ciklus végrehajtását
- Az egyes tisztítási lépések hosszának beállítását (öblítés hossza, jó anyag kidobása, csövek sűrített levegővel fújása,...)
- Hibabejelentés
- Statisztika
- Egy sor egyéb funkció
| Termék | Csatlakozás átmérője (mm) | Adatlap (EN) |
|---|---|---|
| MSP-AC 50 N SHARK | 50 | PDF megtekintése |
| MSP-AC 100 N SHARK | 100 | PDF megtekintése |
| MSP-AC 150 N SHARK | 150 | PDF megtekintése |
| MSP-AC 200 N SHARK | 200 | PDF megtekintése |
| MSP-AC 250 N SHARK | 250 | PDF megtekintése |
A mágneses indukció e három fokozatában gyártunk mágneses szeparátorokat
Mely iparágakban alkalmazzák az áramlási mágneses szeparátort?
Az automatikus tisztítással rendelkező mágneses szeparátor a nagyobb fokú szennyezettséget tartalmazó tisztítandó anyag elválasztására szolgál és egy teljesen automatizált gyártósor vezérlőrendszerébe is integrálható. Az MSP-AC mágneses áramlási elválasztó automata tisztítással használható például a cukoriparban, élelmiszeriparban, gyógyszeriparban , gépiparban, vegyiparban és kerámiaiparban, ipari hűtőkörökben stb.
