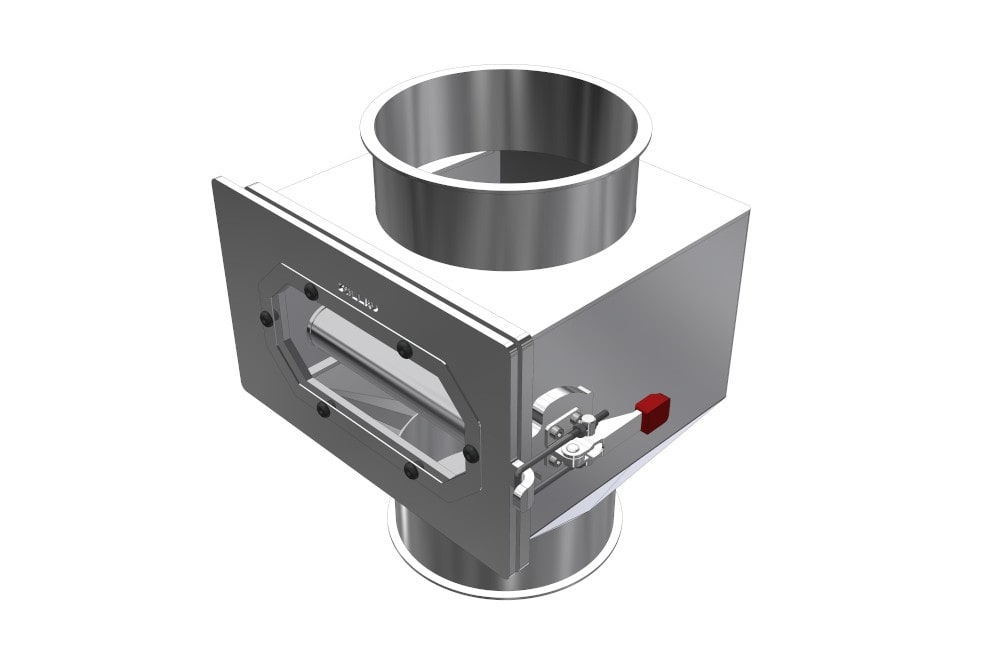

Szekrény típusú rácsos mágneses elválasztók MSS-MC
A szekrény típusú mágneses szeparátor lehetővé teszi a mágneses fémszennyeződések egyszerű és gyors elválasztását a megtisztítandó termékből. Ezen felül védi a gépet és a megtisztított anyagot később feldolgozó berendezéseket a károsodástól.
Az elválasztó használatának előnyei
- Ferromágneses szennyeződéstől mentes anyag
- A technológiai berendezések állandó védelme
- Gördülékeny gyártási üzemelés

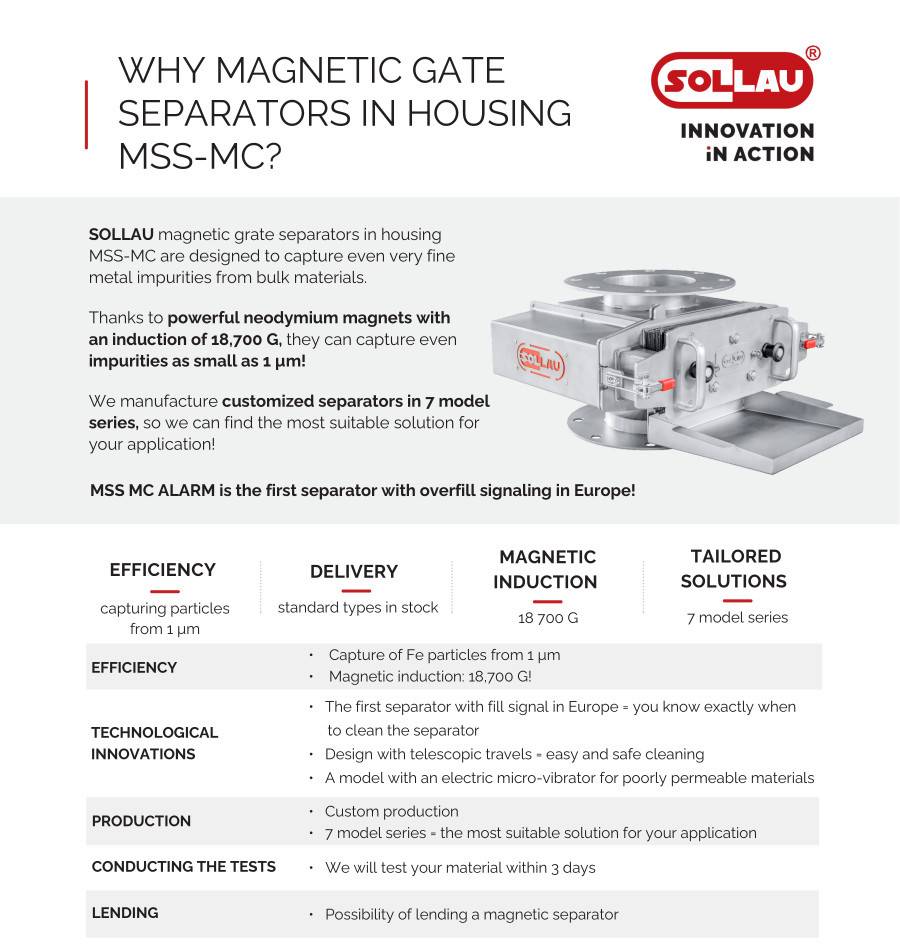

Miért válassza a SOLLAU mágneses elválasztók?
PDF letöltése
(méret 768 kB)
Mit várhat el tőlünk?
Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.
1.
Jövünk
2.
Felmérjük és megtervezzük
3.
Méretre gyártjuk
4.
Telepítjük
5.
Beüzemeljük és betanítjuk
6.
Autorizált szervízt biztosítunk
Garantáljuk a mintaanyag letesztelését 3 napon belül!
Győződjön meg róla, hogy berendezéseink tökéletesen megfelelnek elvárásainak!
INGYENESEN elvégezzük alapanyaga tesztelését saját szeparátorainkon!

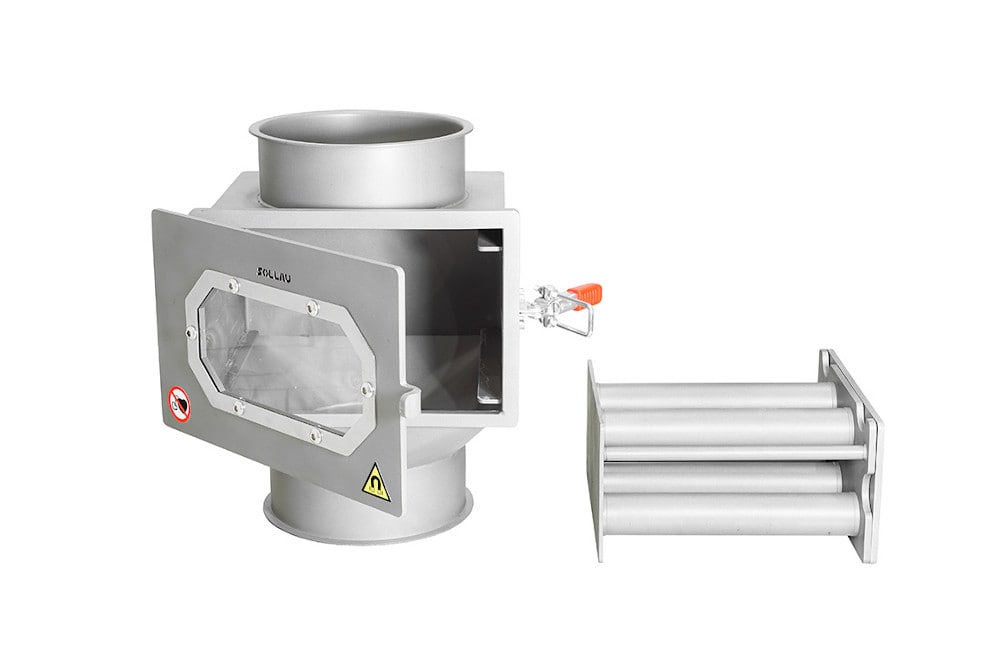

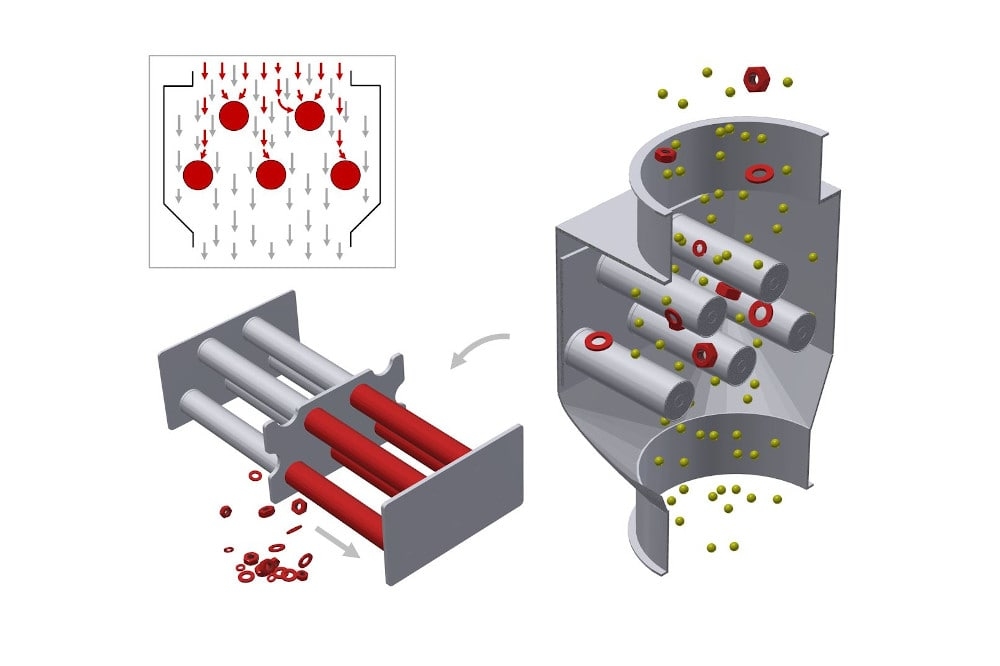

A szekrény típusú rácsos elválasztó felépítése
A mágneses szeparátor alapja egy vagy két kihúzható rozsdamentes acél mágnesrács, amelyen keresztül a megtisztítandó szárazanyag áthalad. A csövek belsejében lévő neodímium mágnesek által generált nagyon erős mágneses mező felfogja a ferromágneses részecskéket a rácsok felületén. Amennyiben két rács van a szeparátorban, akkor azok egymás felett helyezkednek el úgy, hogy a felső rács eggyel kevesebb csövet tartalmaz, mint az alsó. Az így kialakított mágneses szita nagyon intenzíven érintkezik az áramló anyaggal, a legkisebb fémszennyeződéseket is képes felfogni és nagyon magas szintű elválasztást biztosít.
Milyen csőhöz csatlakozik az elválasztó?
A gyors és egyszerű beszerelés érdekében az elválasztó háza karimákkal van ellátva (standard, Jacob típusú vagy egyedi karimákkal ). Általában 100, 150, 200, 250 és 300 mm-es átmérőket gyártunk, de méretben és formában is tudunk alkalmazkodni az Ön igényeihez.
Három különböző kivitelben kínáljuk a szekrény típusú mágneses elválasztót:
- homokfúvott ( Ra 1,6 µm)
- belső polírozással ( Ra 0,14 µm)
- teljesen polírozott változat ( Ra 0,14 µm)
SOLLAU – termékeinket igazi profik hegesztik!
A SOLLAU cég által alkalmazott irányelvek:
PED 2014 / 68 / EU a nyomástartó berendezések hegesztésére és forgalmazására vonatkozóan, EN-ISO 3834 – 2 Bizonyítvány, EN 1090 - 2, EN 13480 - 1 - 5, EN 13445 - 1 - 5 szerint

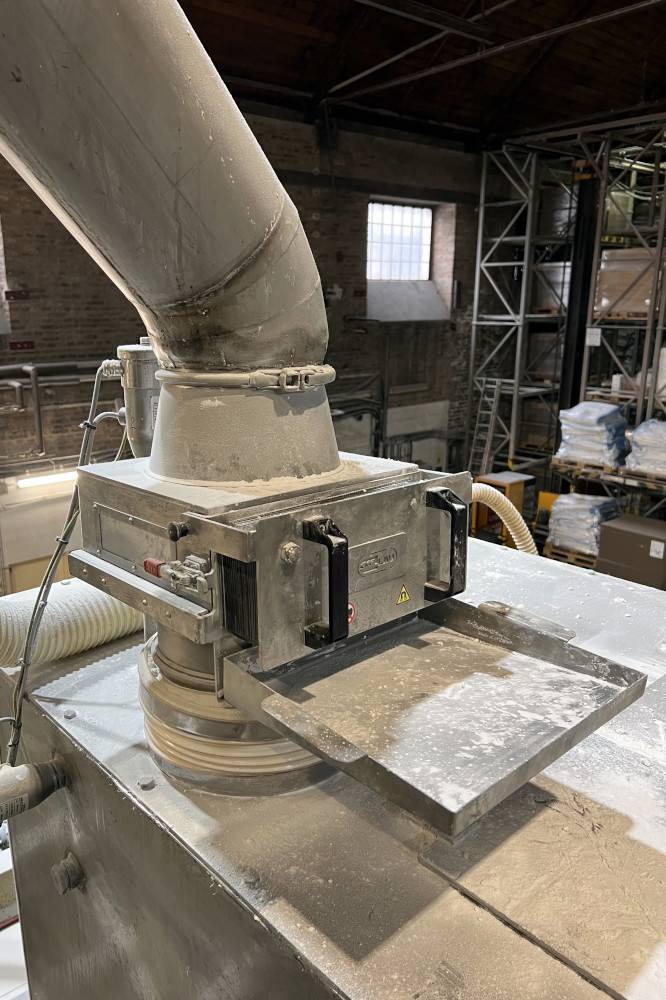

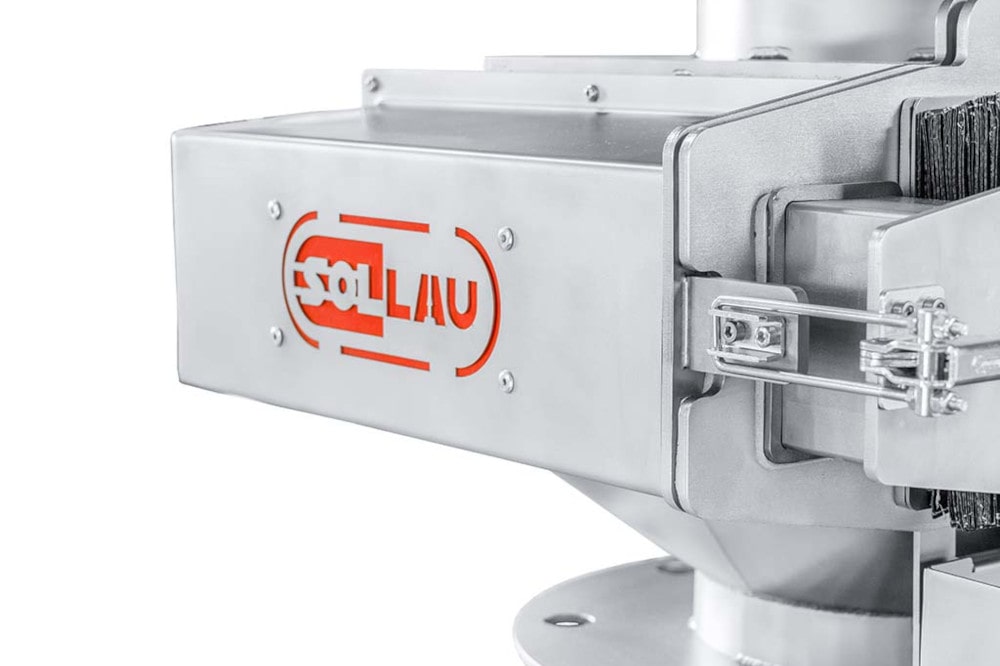

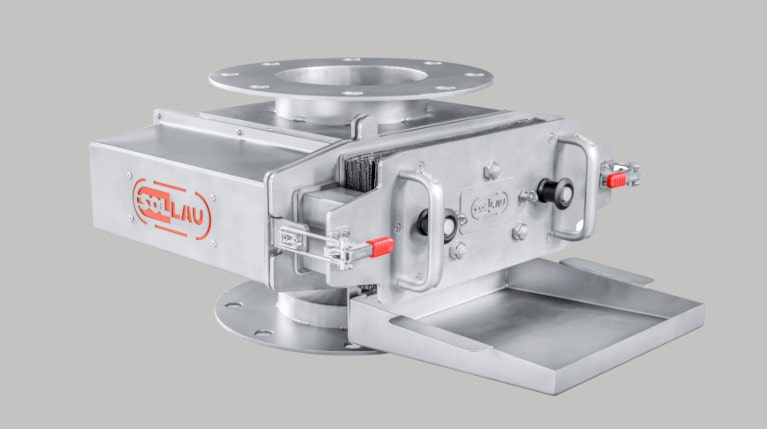

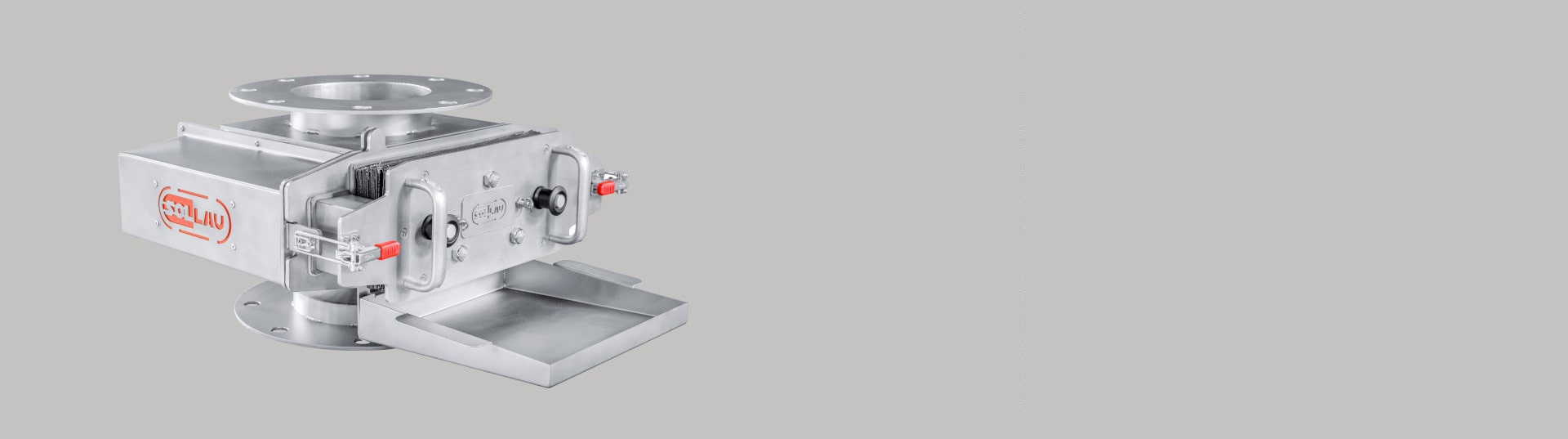

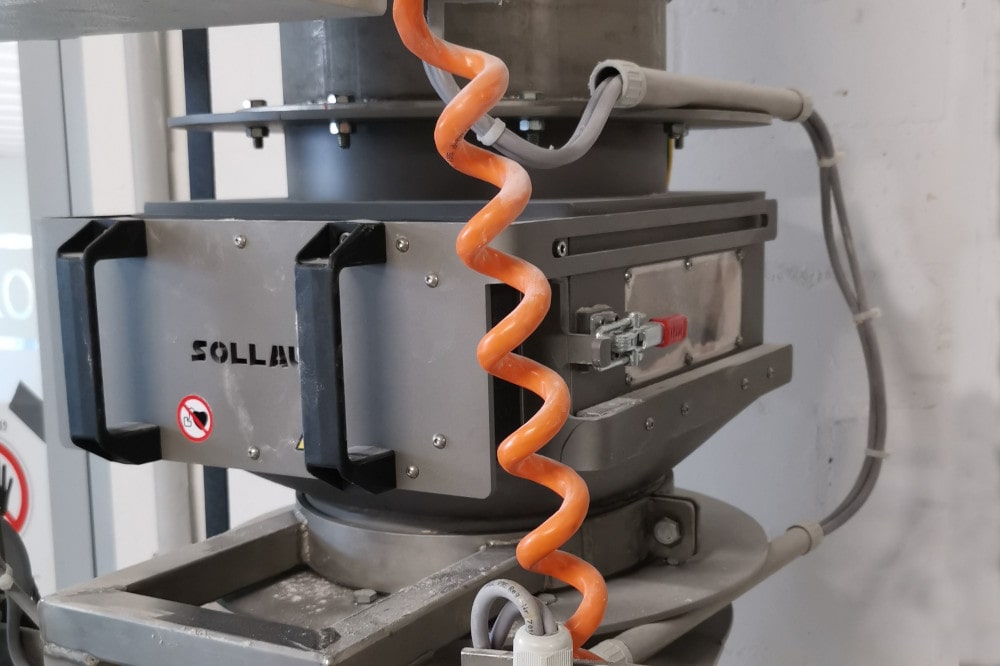

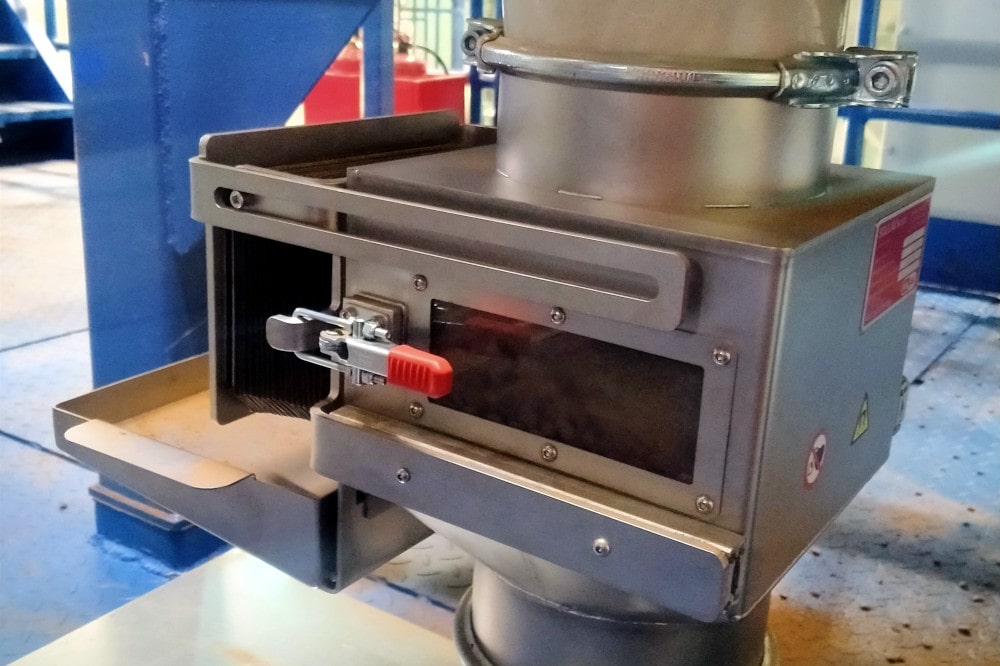

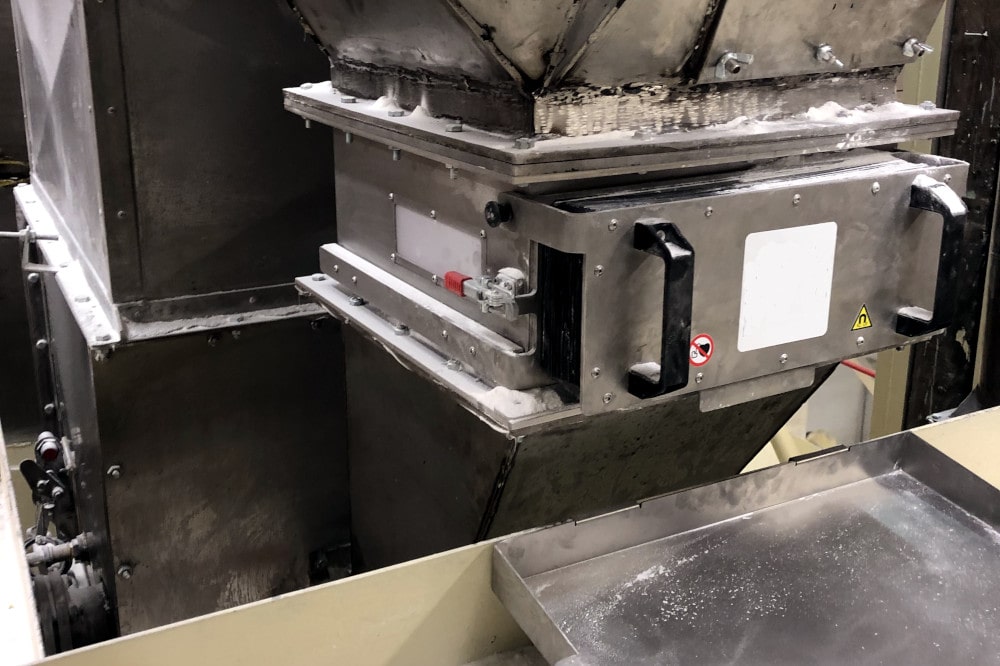

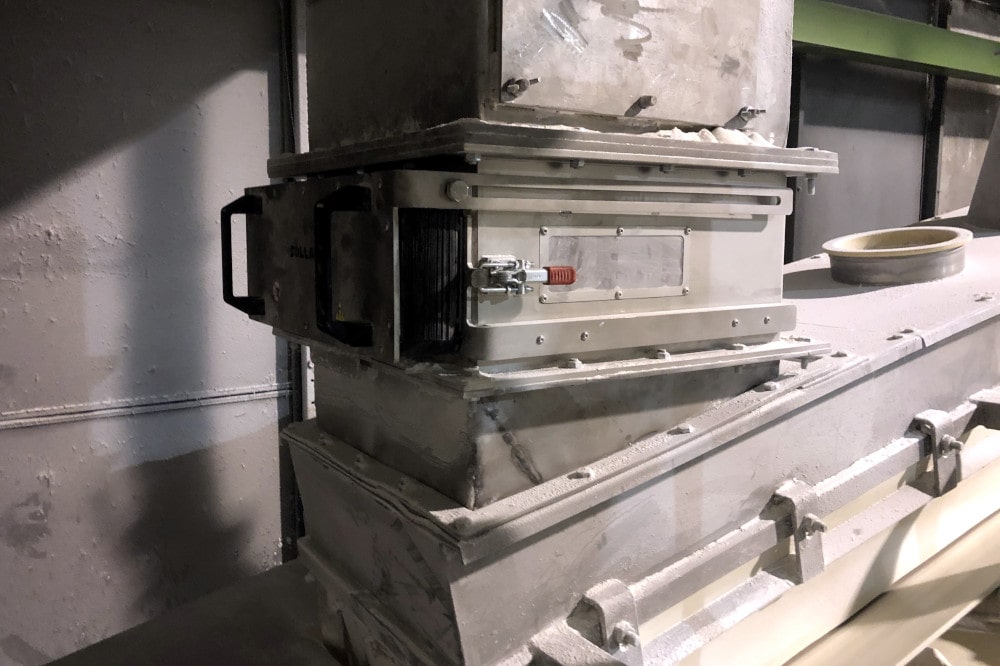

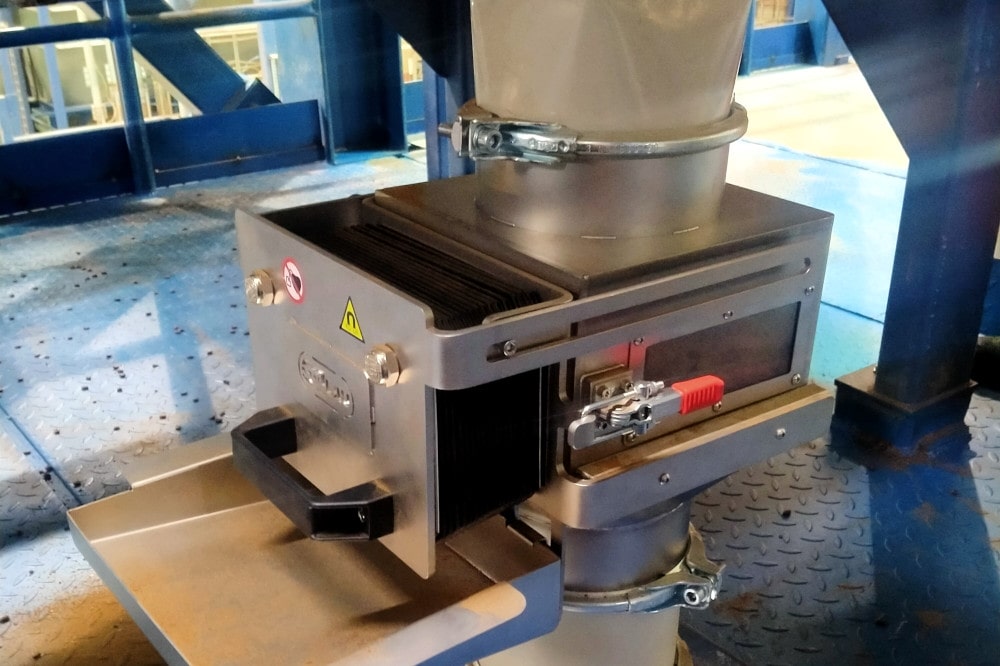

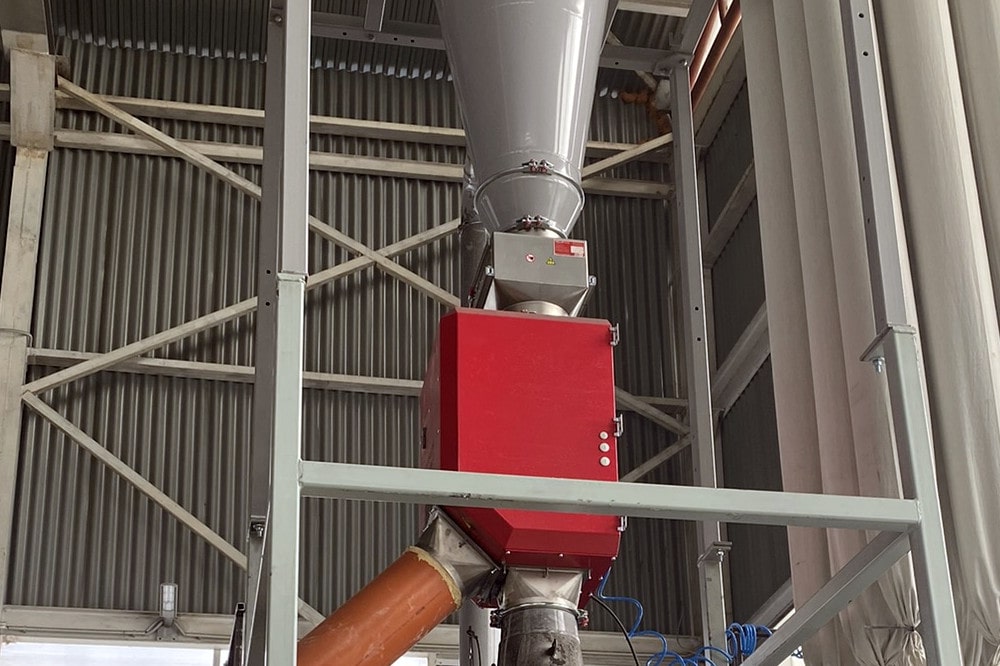

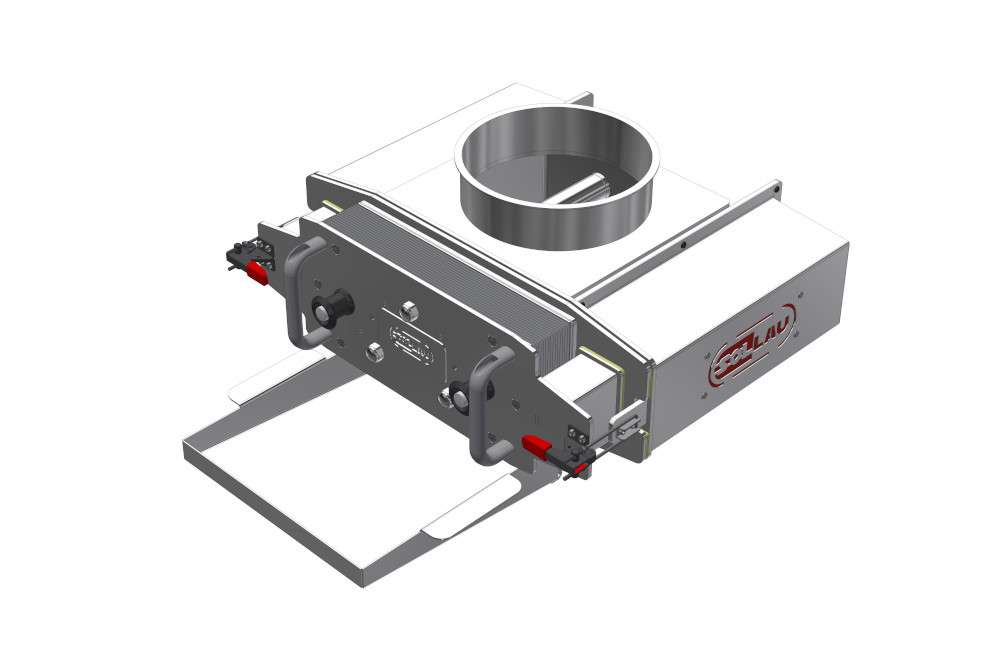

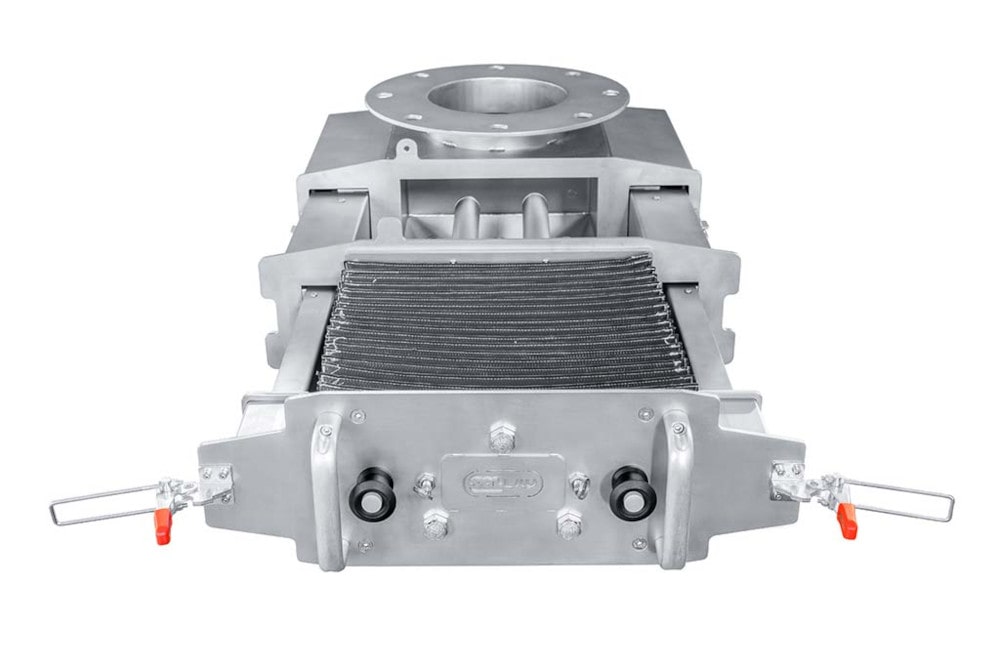

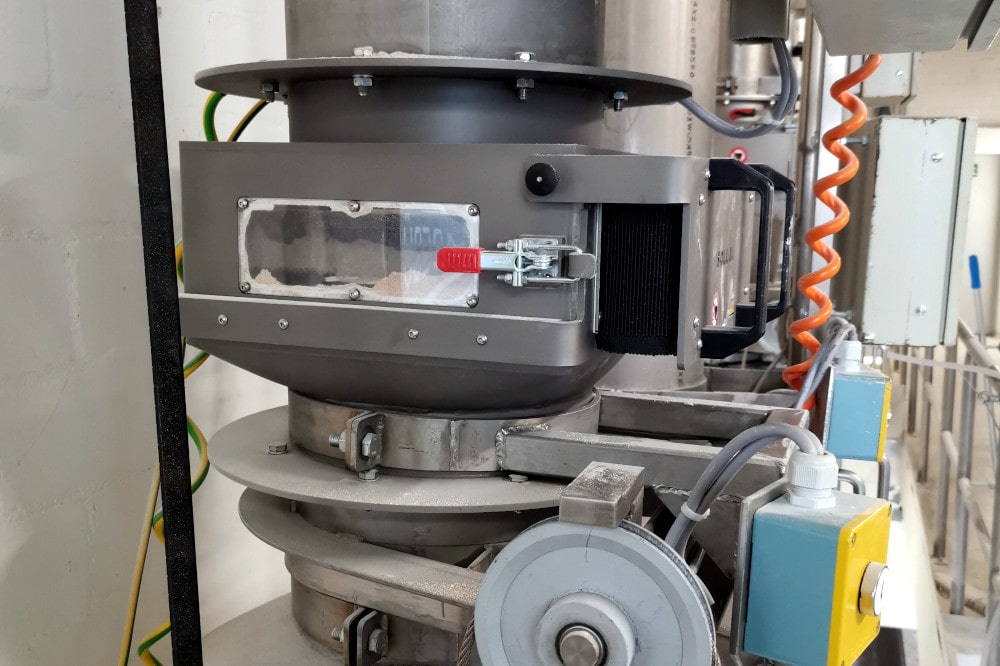

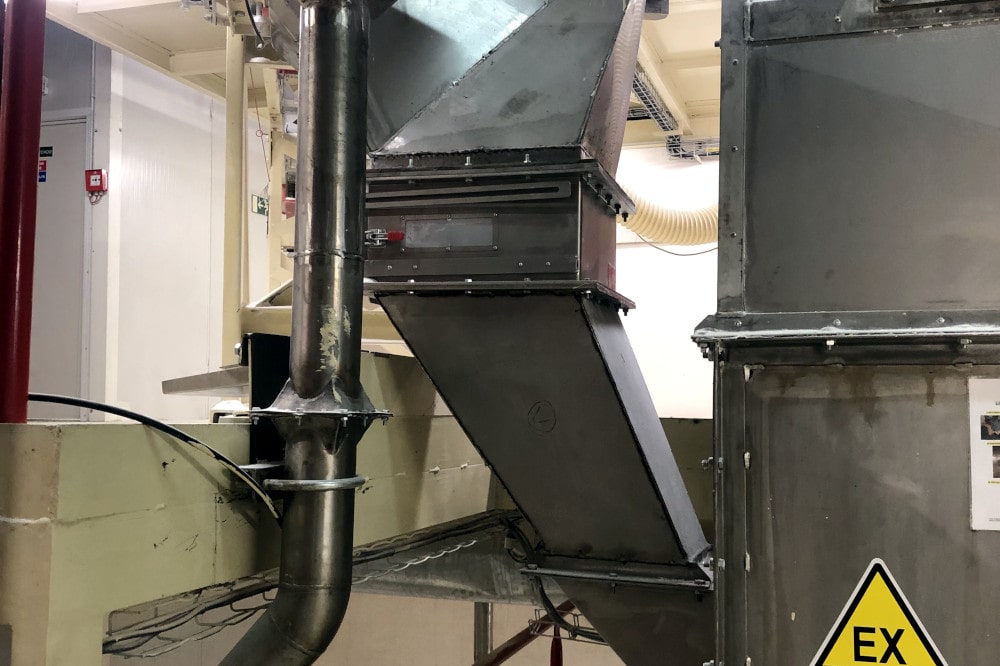

MSS-MC LUX
- Kétlépcsős szétválasztás
- A mágneses mag védőburkolata
- Egyszerű, gyors és biztonságos tisztítás
- Különféle csatlakozási lehetőség
- 18 700 Gauss a magon és 12 200 Gauss a felületen

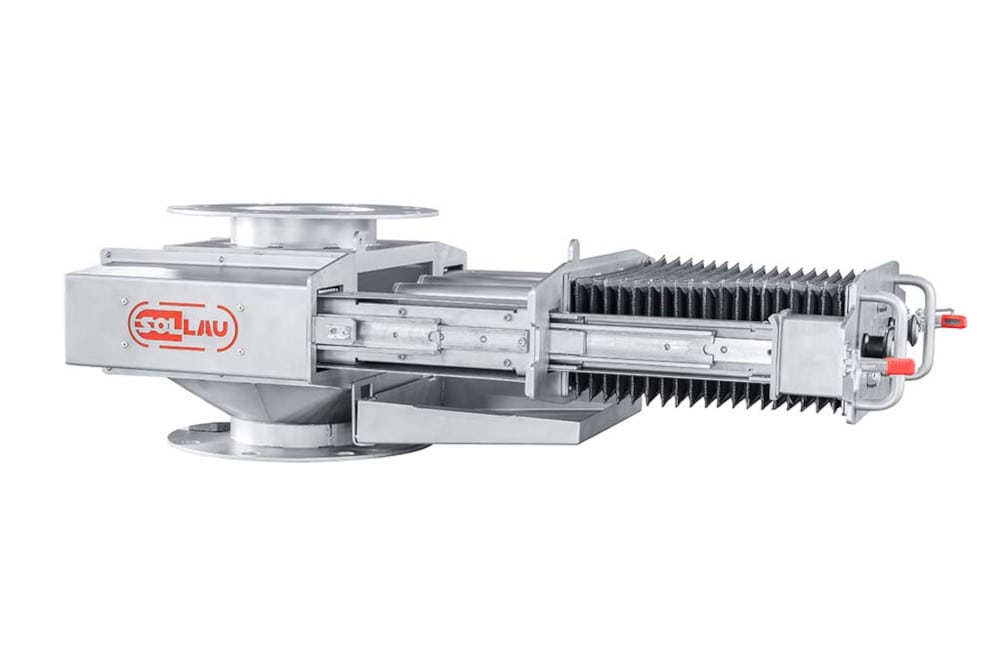

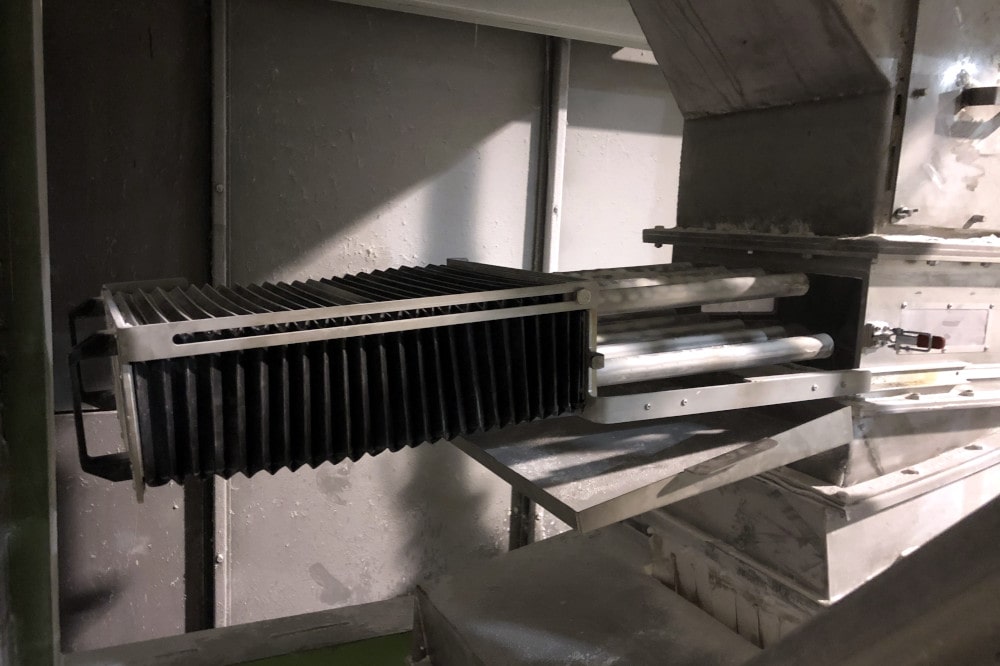

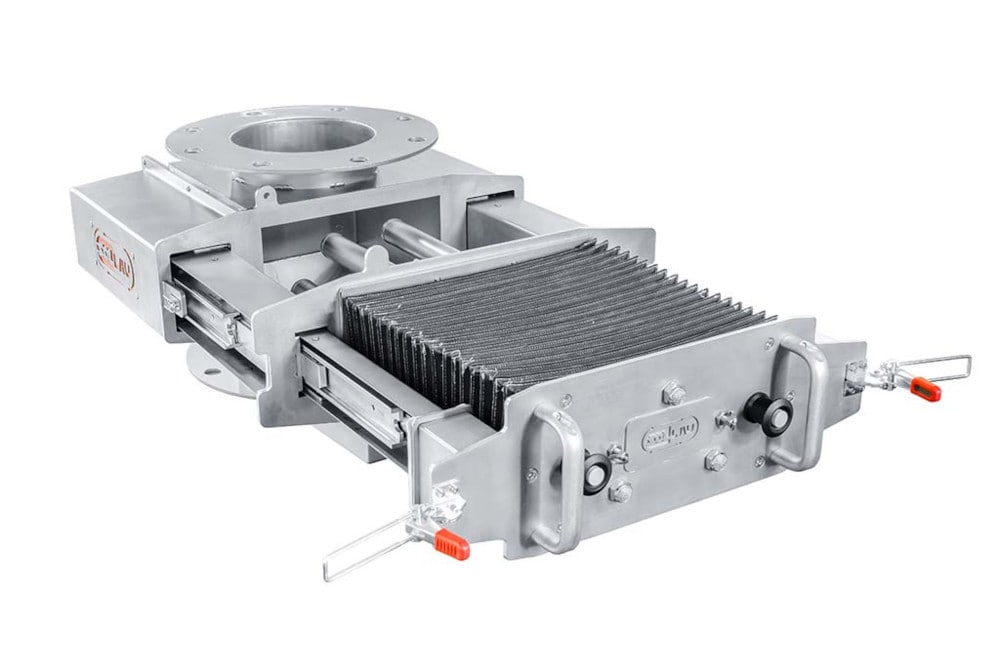

Ennek a modellnek az egyedisége a mágnesrács teleszkópos mozgásrendszerében és a mágneses magok szabványon felüli védelmében rejlik. Ennek a rendszernek köszönhetően a mágnesrács tisztítása nagyon egyszerű.

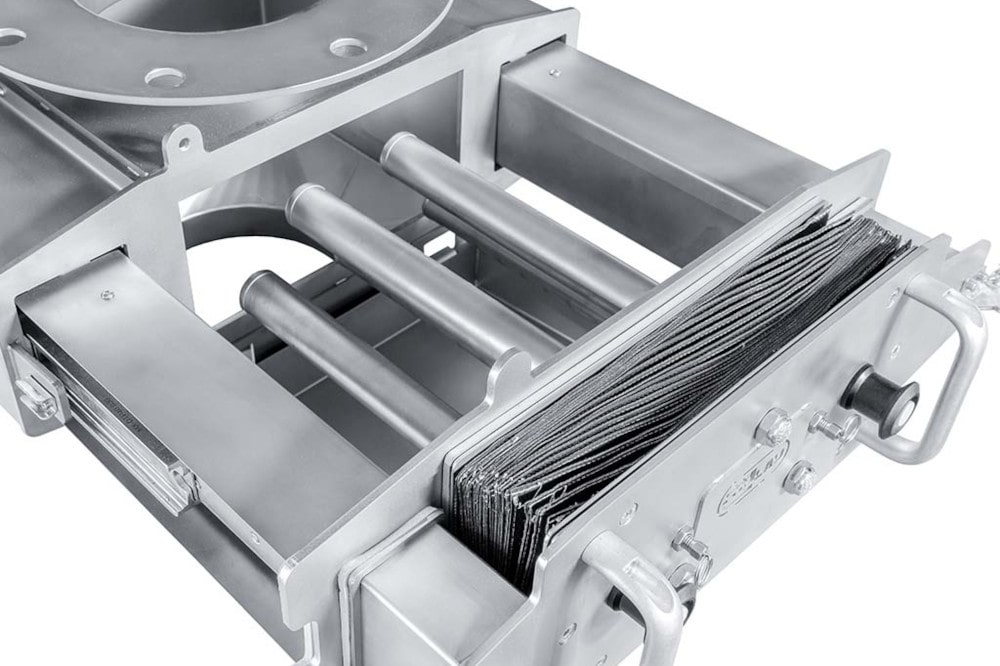

A mágneses szeparátor tisztítása során a mágneses magot speciális védőtömlő védi, amely három funkciót lát el egyszerre:
- Megakadályozza a ferromágneses szennyeződések nem kívánt odatapadását a rozsdamentes acél rács felületéről a mágneses magra
- Megvédi a mágneses magot az egyéb szennyeződéstől, például a portól (tisztított anyag, stb.)
- Kiküszöböli a megtisztított anyag szennyeződésének kockázatát, például egy letört darabtól a mágneses magról

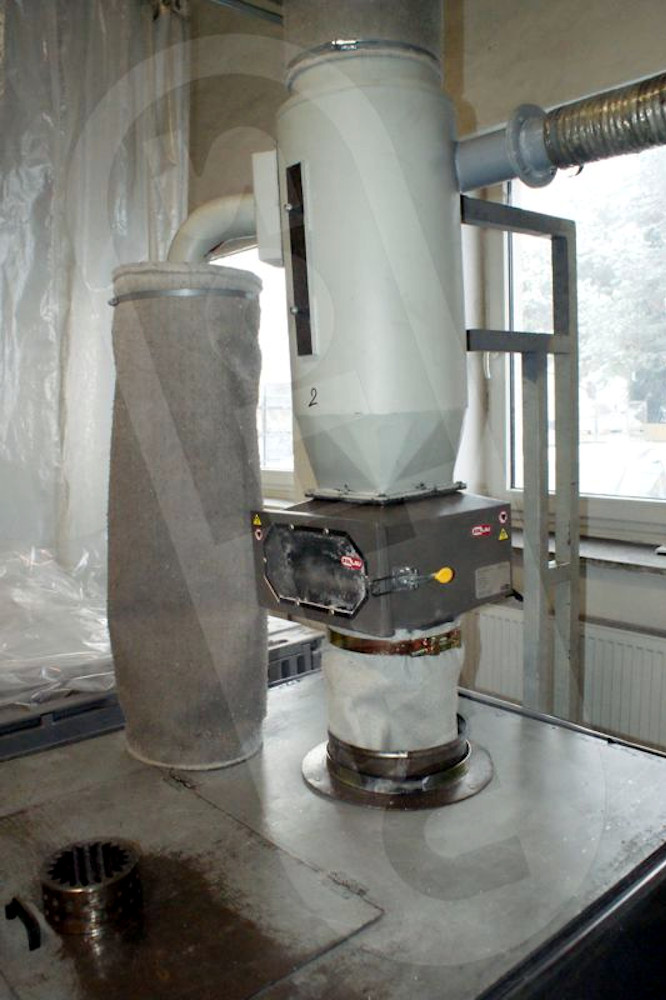

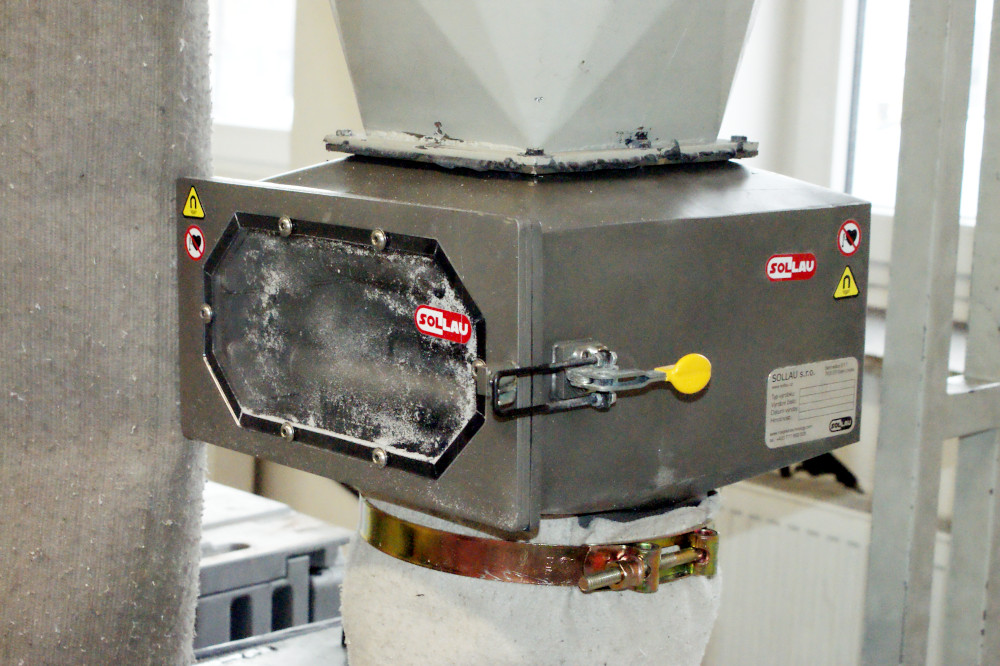

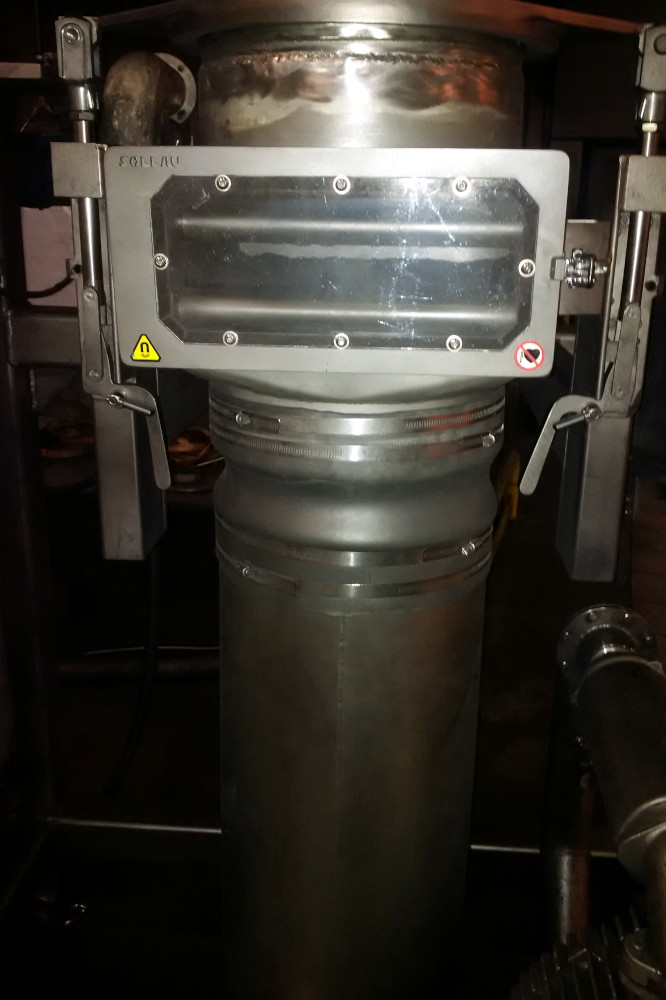

Az elválasztó oldalai ablakokkal vannak ellátva, így folyamatosan ellenőrizhető az anyagáramlás és a csövek aktuális szennyezettsége. Külön kérésre a szeparátor felszerelhető csapószeleppel, annak érdekében, ha az anyagáramlást manuálisan le kell állítani, valamint biztonsági zárként is szolgálhat.
Ezt a mágneses szeparátort a magon mért 18 700 G, a mágnescső felületén pedig 11 700 G maximális indukcióval tudjuk gyártani. Tolenrancia +/- 10 %.
| Termék | Max. kapacitás (m3/h) | Bemeneti/kimeneti átmérő (mm) | Adatlap (EN) |
|---|---|---|---|
| MSS-MC LUX 100/3 N | 4 | 99 | PDF megtekintése |
| MSS-MC LUX 120/3 N | 4 | 119 | PDF megtekintése |
| MSS-MC LUX 100/5 N | 4 | 99 | PDF megtekintése |
| MSS-MC LUX 150/5 N | 7 | 149 | PDF megtekintése |
| MSS-MC LUX 200/5 N | 8 | 199 | PDF megtekintése |
| MSS-MC LUX 200/7 N | 8 | 199 | PDF megtekintése |
| MSS-MC LUX 250/9 N | 11 | 249 | PDF megtekintése |
| MSS-MC LUX 300/9 N | 15 | 299 | PDF megtekintése |
A mágneses indukció e három fokozatában gyártunk mágneses szeparátorokat

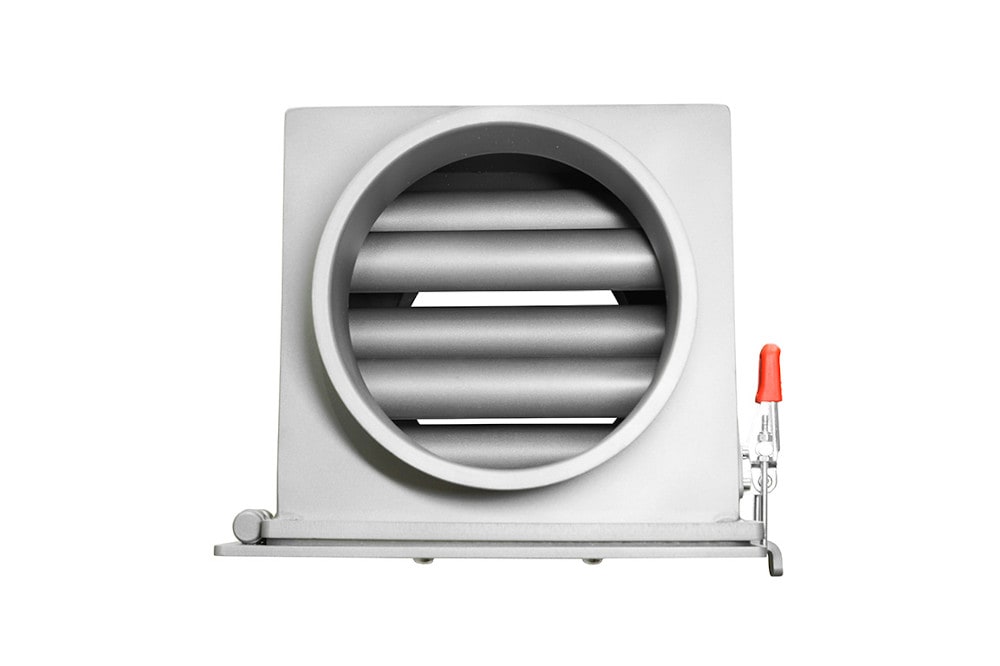

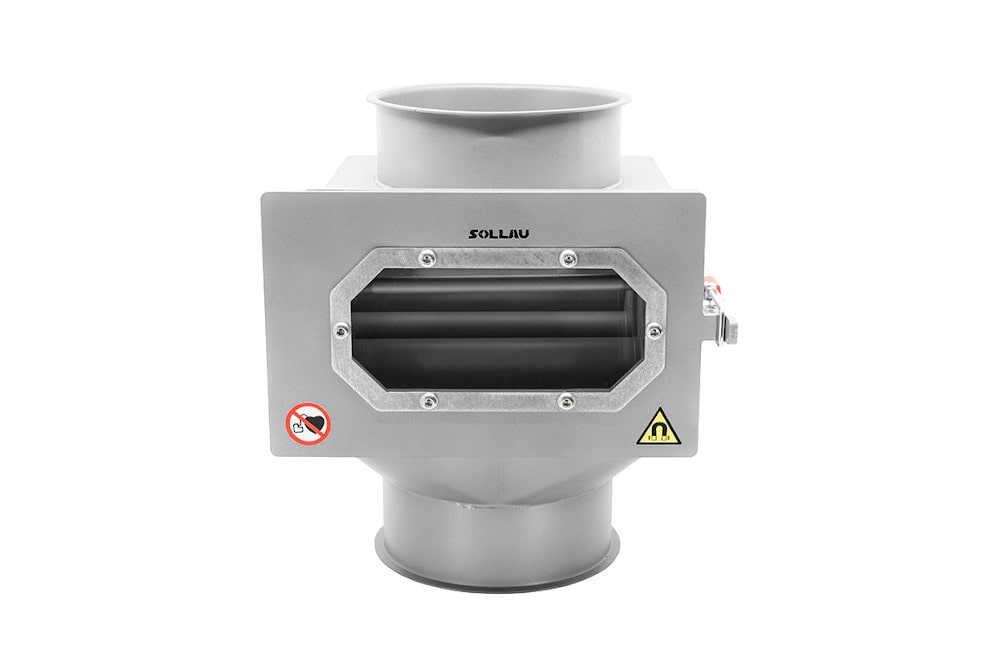

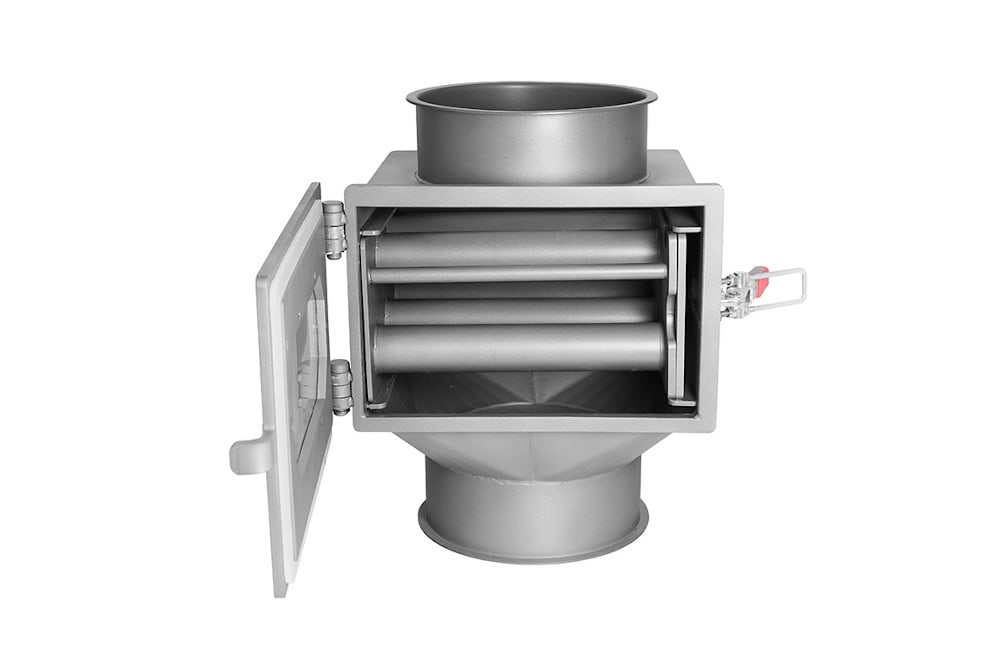

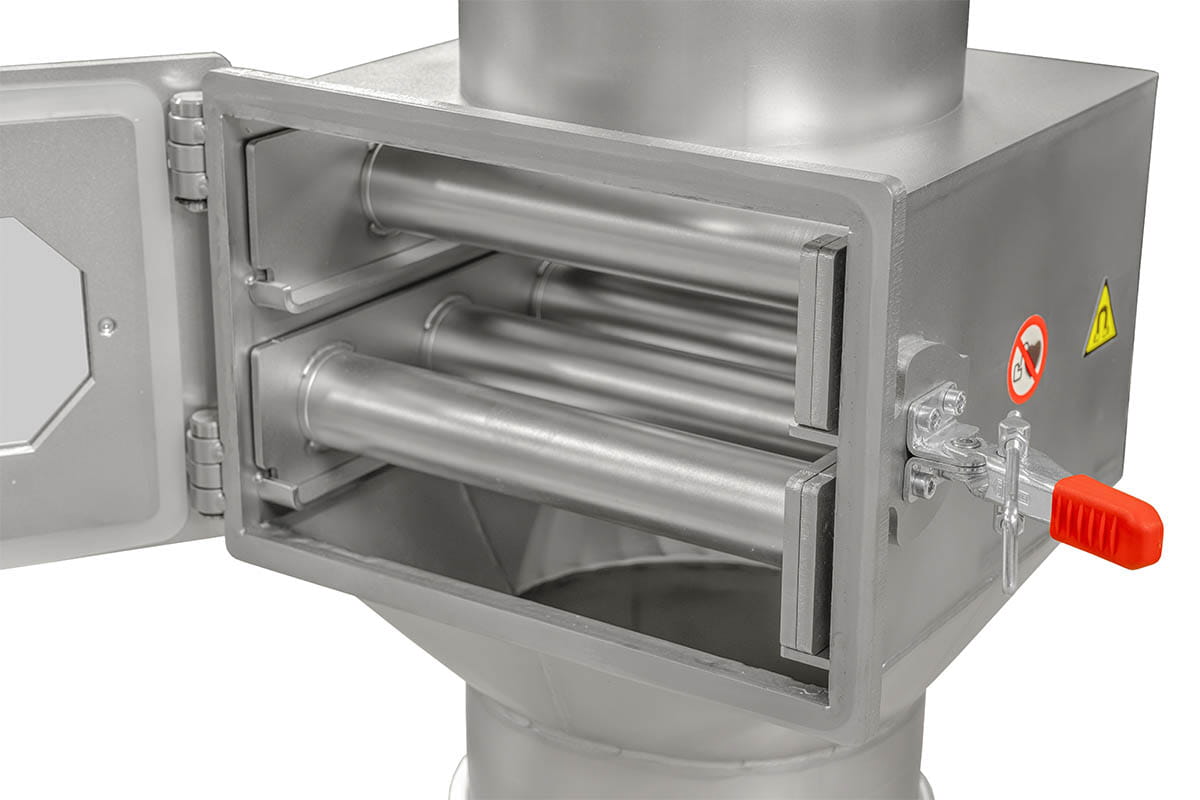

MSS-MC
- Kétlépcsős szétválasztás
- Elülső kontrollablak
- Kivehető rács
- Különféle csatlakozási lehetőség
- 18 700 Gauss a magon és 12 200 Gauss a felületen

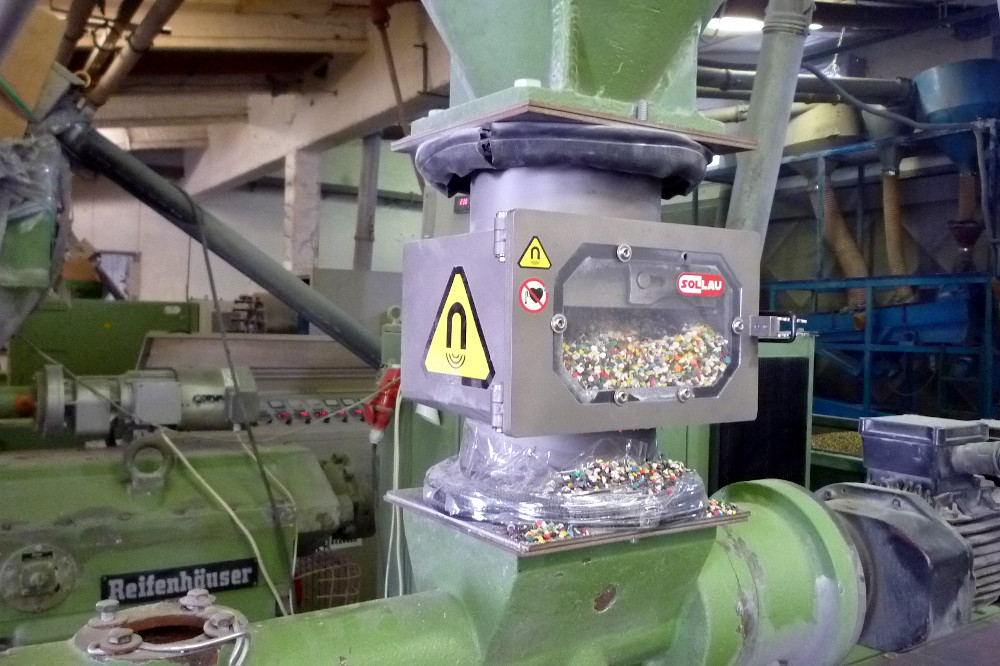

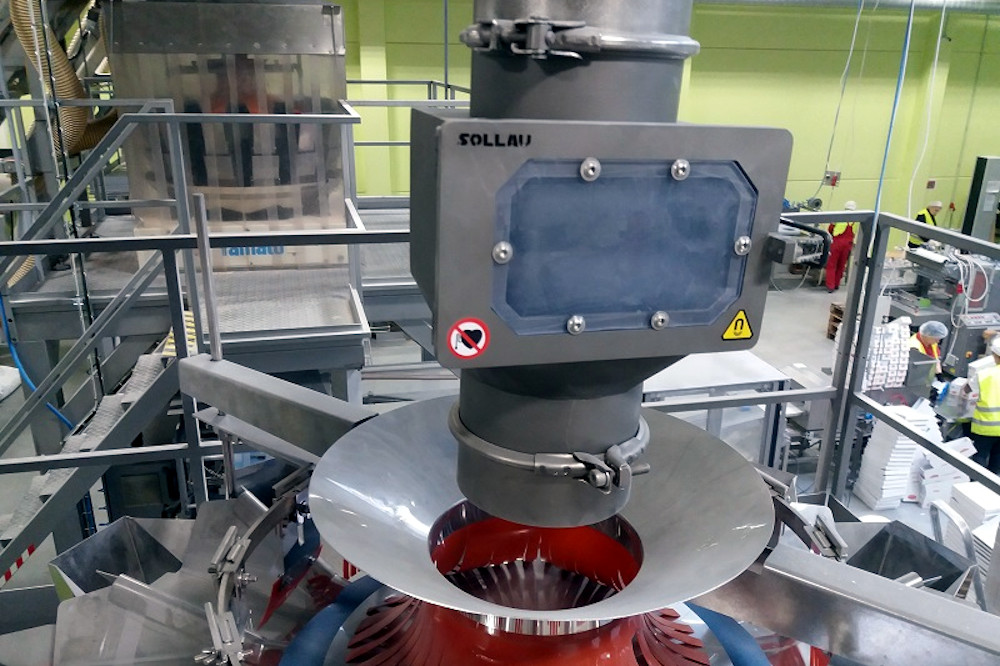

Klasszikus kialakítású elválasztó, ahol a mágneses rácsok a nyitható ajtóval keresztben helyezkednek el. Az átlátszó ellenőrző ablaknak köszönhetően folyamatosan ellenőrizhető az anyagáramlás és a csövek szennyezettségi állapota.
Tisztításkor a rácsok kihúzhatók a szeparátorból így gyorsan és egyszerűen tisztíthatók. A rozsdamentes acélcsövekből manuálisan kihúzott mágneses magról a ferromágneses szennyeződések maguktól leesnek.
Ezt a mágneses szeparátort a magon mért 18 700 G, a mágnescső felületén pedig 11 700 G maximális indukcióval tudjuk gyártani. Tolenrancia +/- 10 %.
| Termék | Max. kapacitás (m3/h) | Bemeneti/kimeneti átmérő (mm) | Adatlap (EN) |
|---|---|---|---|
| MSS-MC 100/3 N | 4 | 99 | PDF megtekintése |
| MSS-MC 120/3 N | 4 | 119 | PDF megtekintése |
| MSS-MC 100/5 N | 4 | 99 | PDF megtekintése |
| MSS-MC 150/5 N | 7 | 149 | PDF megtekintése |
| MSS-MC 200/5 N | 8 | 199 | PDF megtekintése |
| MSS-MC 200/7 N | 8 | 199 | PDF megtekintése |
| MSS-MC 250/9 N | 11 | 249 | PDF megtekintése |
| MSS-MC 300/9 N | 15 | 299 | PDF megtekintése |
A mágneses indukció e három fokozatában gyártunk mágneses szeparátorokat
Néhány termék ebből a modellcsaládból azonnal rendelkezésre áll . Folyamatosan bővítjük a raktáron lévő mágneses szeparátorok kínálatát, hogy azonnal szállítani tudjuk az Ön részére. Az aktuális elérhetőségről érdeklődjön értékesítési képviselőnknél.

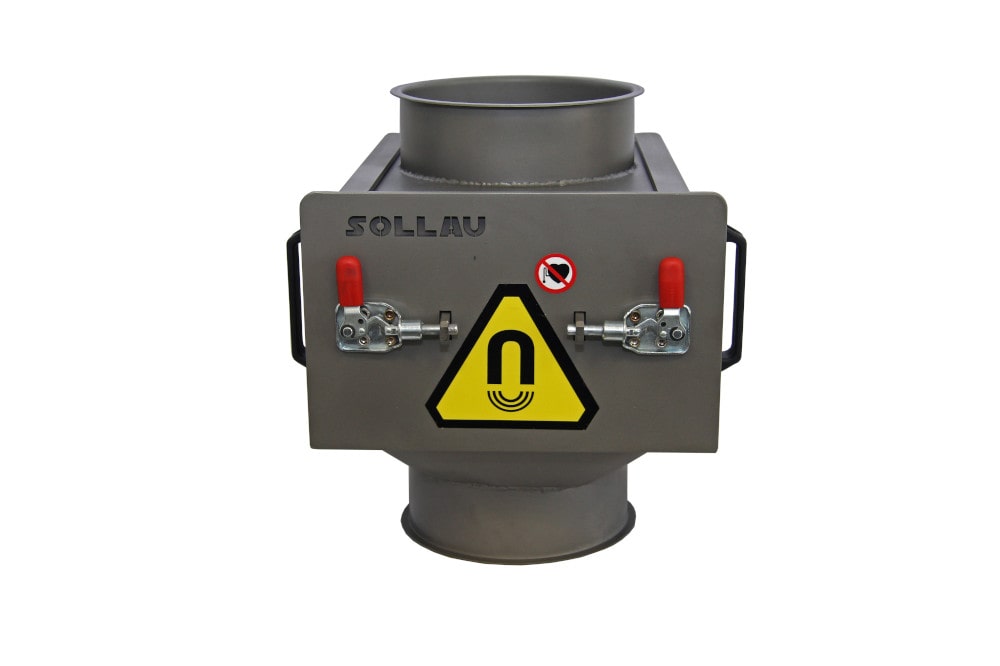

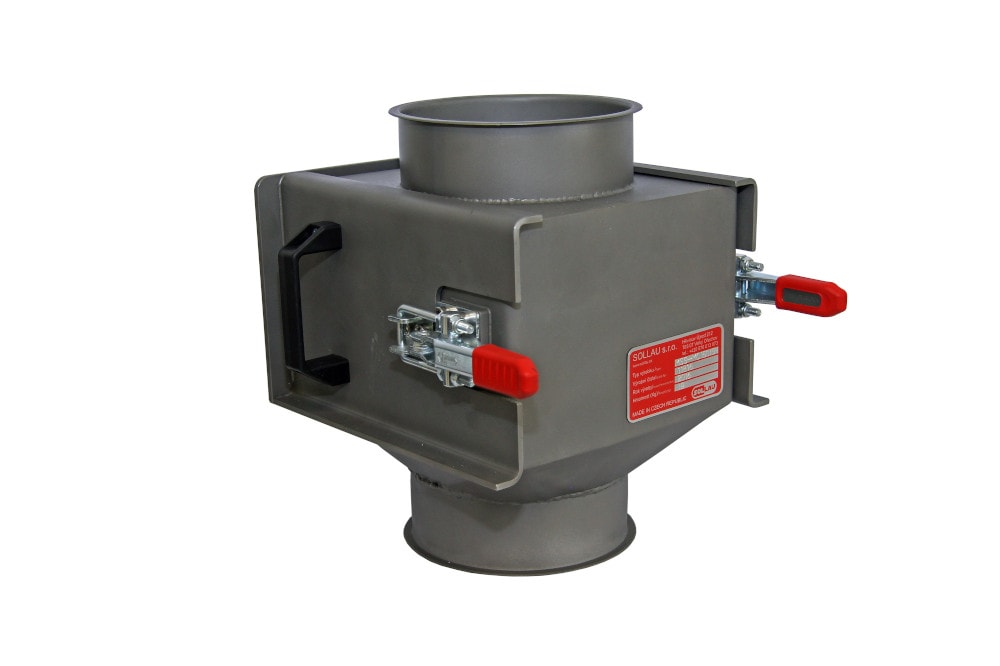

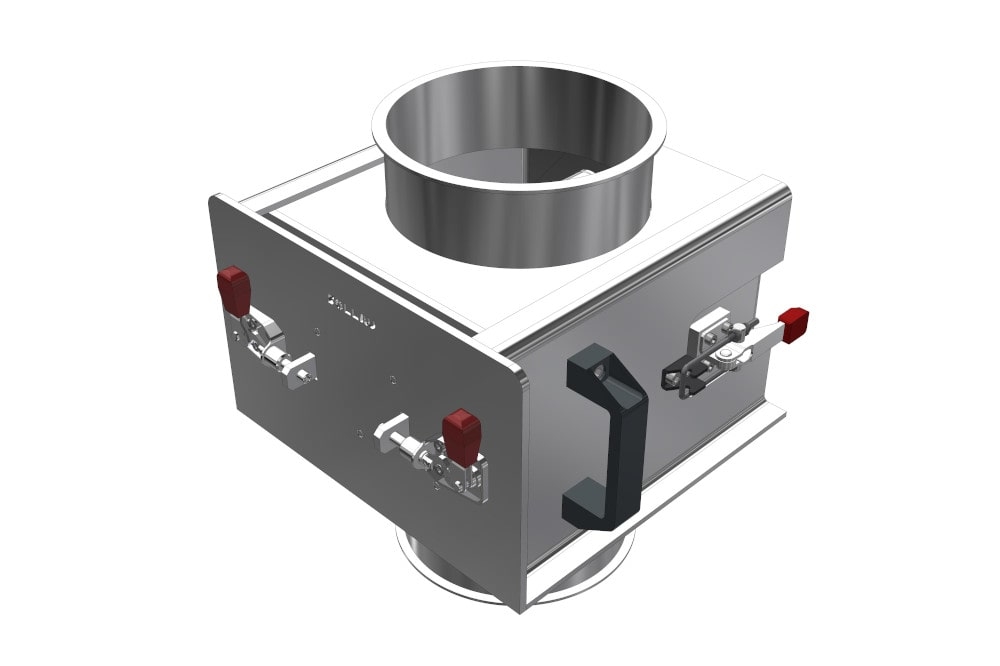

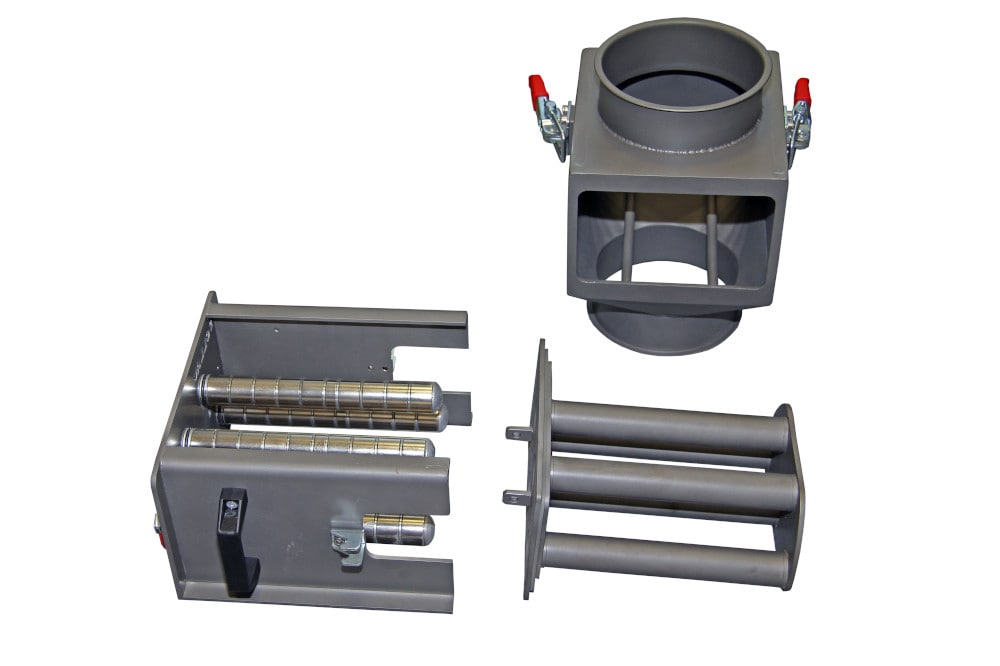

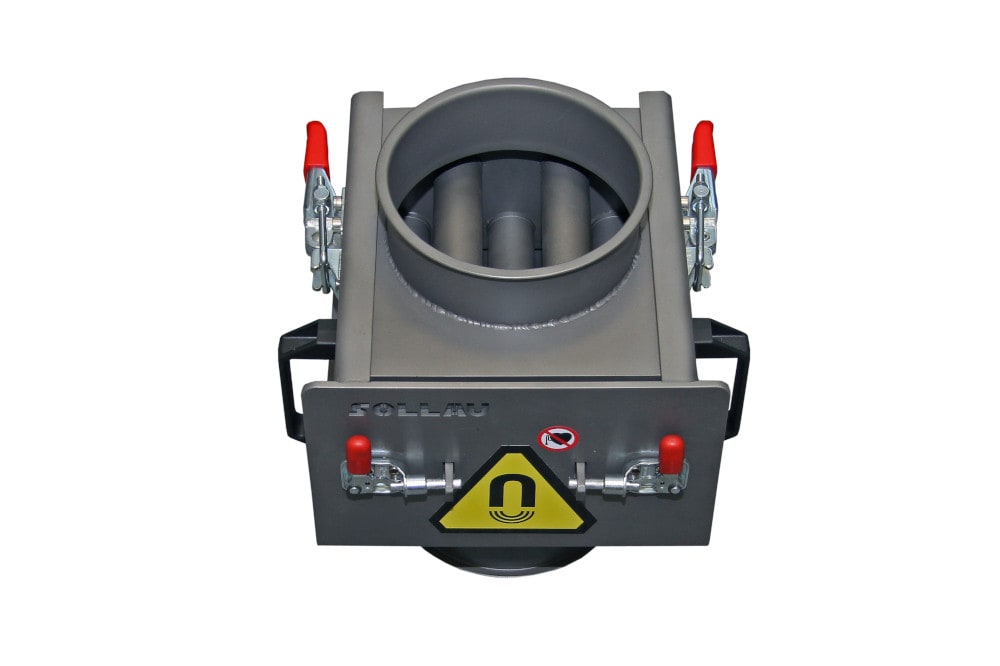

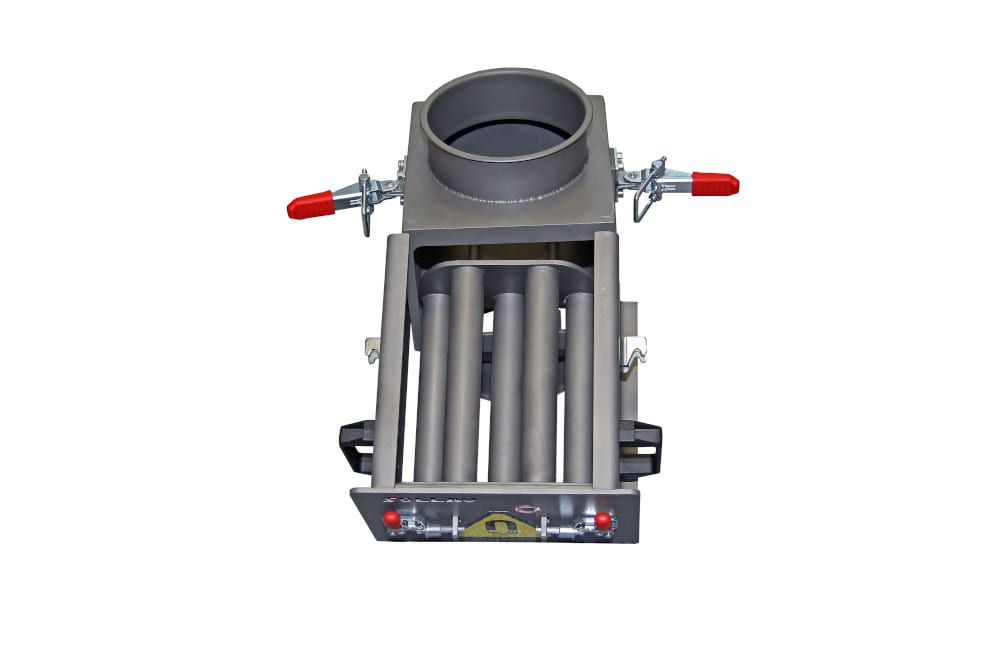

MSS-MC IN
- Kétlépcsős szétválasztás
- A masszív rostszerkezet biztonságos kezelést tesz lehetővé
- A tisztítási folyamat megkönnyítése érdekében a rács felszerelhető vezetősínekkel
- Innovatív kialakítás, amely megakadályozza, hogy az anyag a leválasztó belsejébe tapadjon
- Különféle csatlakozási lehetőség
- 18 700 Gauss a magon és 12 200 Gauss a felületen
Ez az innovatív szeparátor annyiban különbözik a hagyományos rácsos elválasztótól, hogy a mágneses rácsok a nyitható ajtóval merőlegesen helyezkednek el. Ennek a módosításnak az az előnye, hogy a nagyobb méretű szeparátorok vezetőrudakkal szerelhetők fel, amelyek lehetővé teszik a nehéz mágneses rácsok egyszerű kezelését.
Ezenkívül a szeparátor belső szerkezetét is módosították annak érdekében, hogy minimálisra csökkentsék az anyag nem kívánt felhalmozódását a szeparátor bármely részében (ami fontos például az élelmiszer- vagy gyógyszeripar szigorú higiéniai feltételeinek betartása miatt) .
Ezt a mágneses szeparátort a magon mért 18 700 G, a mágnescső felületén pedig 11 700 G maximális indukcióval tudjuk gyártani. Tolenrancia +/- 10 %.
| Termék | Max. kapacitás (m3/h) | Bemeneti/kimeneti átmérő (mm) | Adatlap (EN) |
|---|---|---|---|
| MSS-MC IN 100/3 N | 4 | 99 | PDF megtekintése |
| MSS-MC IN 120/3 N | 4 | 119 | PDF megtekintése |
| MSS-MC IN 100/5 N | 4 | 99 | PDF megtekintése |
| MSS-MC IN 150/5 N | 7 | 149 | PDF megtekintése |
| MSS-MC IN 200/5 N | 8 | 199 | PDF megtekintése |
| MSS-MC IN 200/7 N | 8 | 199 | PDF megtekintése |
| MSS-MC IN 250/9 N | 11 | 249 | PDF megtekintése |
| MSS-MC IN 300/9 N | 15 | 299 | PDF megtekintése |
A mágneses indukció e három fokozatában gyártunk mágneses szeparátorokat

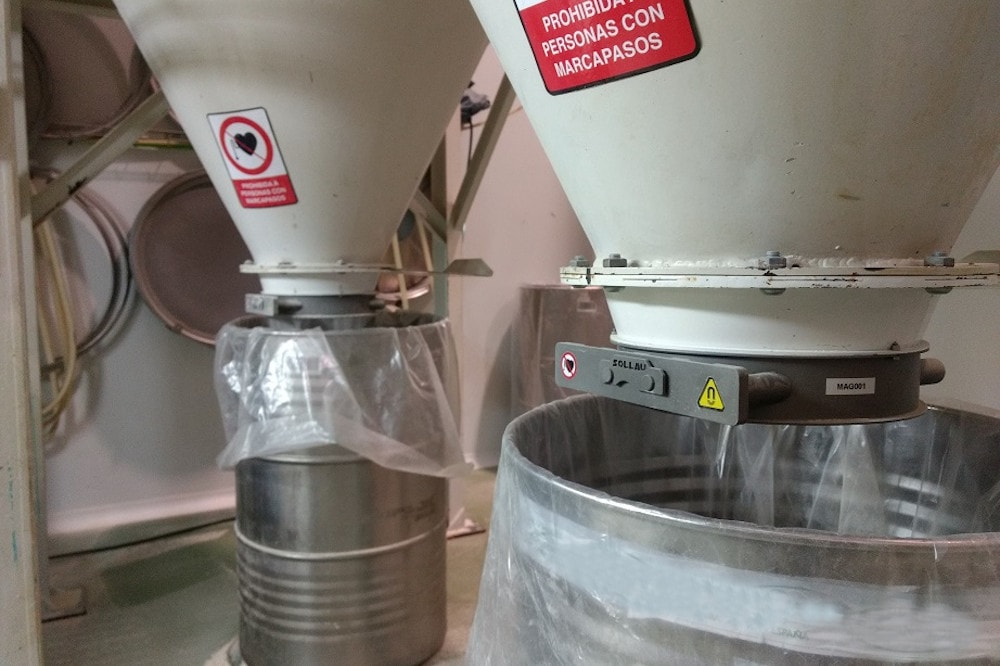

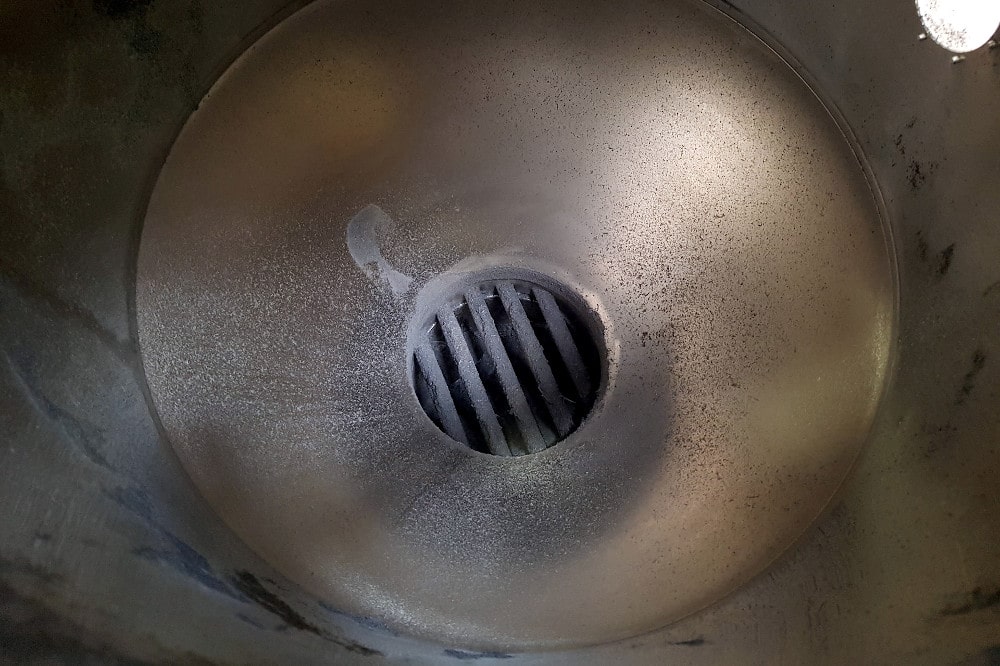

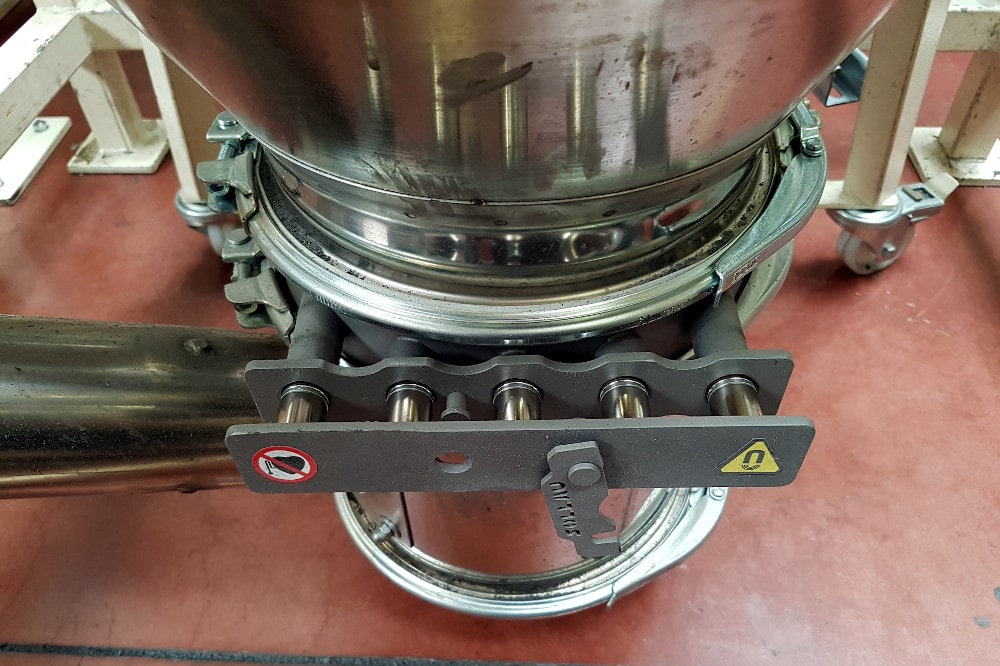

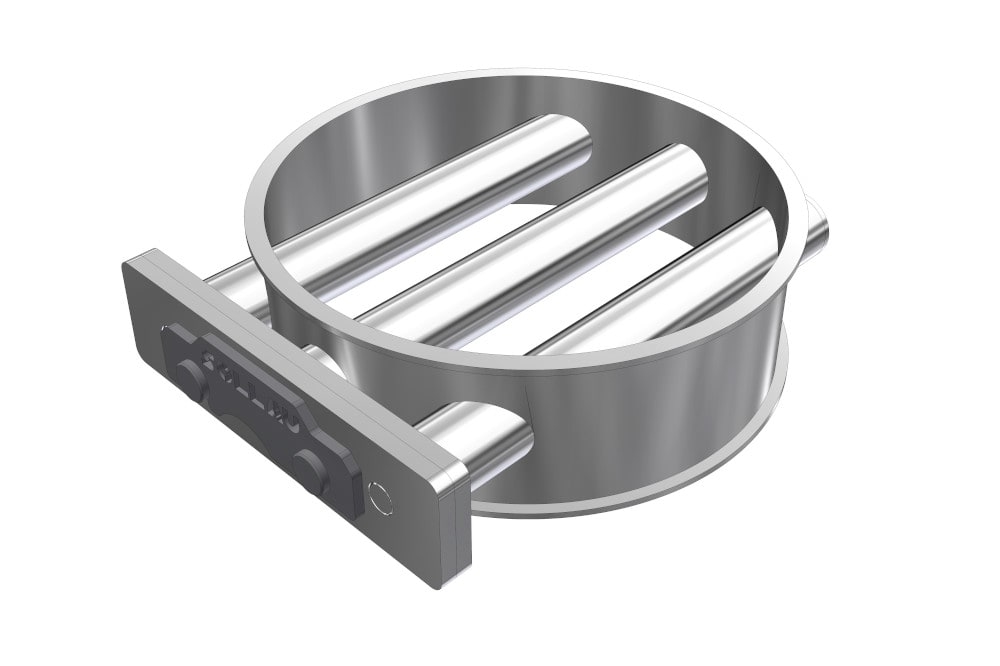

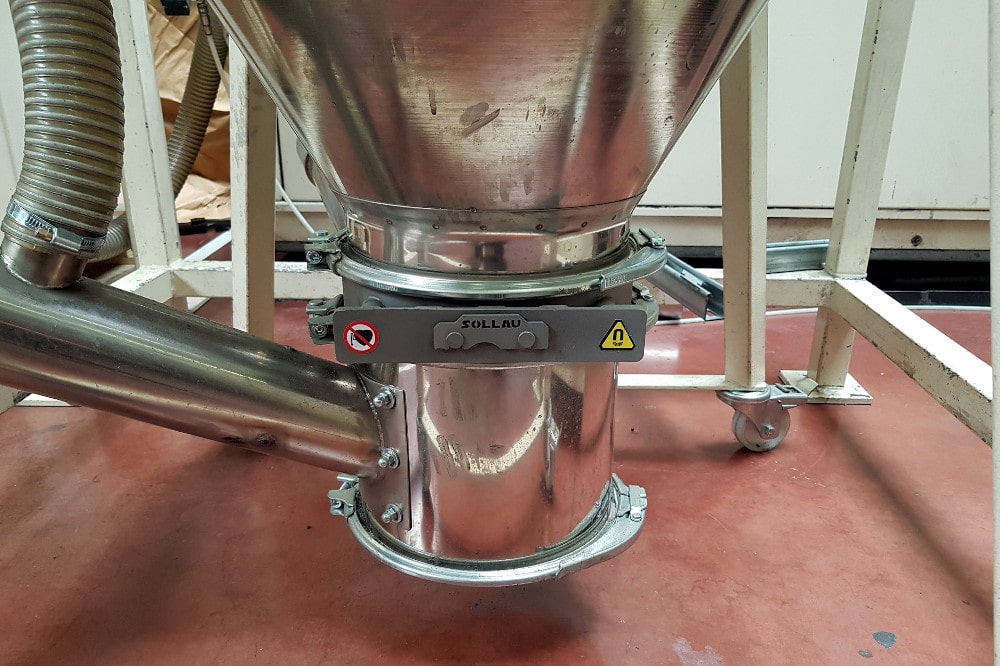

MSS-MC EKO
- Egylépcsős szétválasztás
- Alacsony telepítési magasság 50 mm
- JACOB csatlakozóval
- Alacsony beszerzési költség
- 9000 Gauss a magon és 5 200 Gauss a felületen
Bár a szekrényelválasztó ezen gazdaságos változata nem rendelkezik a hagyományos szekrény típusú elválasztók által kínált összes lehetőséggel, viszont számos vitathatatlan előnyt kínál a felhasználóknak. Ideális alternatíva például olyan csőrendszerekhez, ahol az MSS-MC vagy az MSS-MC IN beépítése magassági okok miatt nem lehetséges.
Az MSS-MC EKO mindössze 50 mm magas, így gyakorlatilag bárhol elfér. A szabványos JACOB karimák mindkét oldalon biztosítják az elválasztó egyszerű és gyors rögzítését. Az MSS-MC EKO különösen alkalmas tartályok kimeneti nyílásasinál vagy big-bag töltők kimeneténél, stb. A termék alacsony ára is egy előnyös tényező. A hátrányok közé tartozik a kisebb kapacitás (egylépcsős leválasztás keskenyebb csövekkel, ezért jobban alkalmas kevésbé szennyezett anyagokra), valamint az, hogy a tisztítás során el kell távolítani a szeparátort a csőrendszerből (amennyiben például közvetlenül a csőbe van beépítve és nem a tartály kimeneti nyílásánál ).
Ezt a mágneses szeparátort a magon mért 12 000 G, a mágnescső felületén pedig 9 000 G maximális indukcióval tudjuk gyártani. Tolerancia +/- 10 %.
| Termék | Max. kapacitás (m3/h) | Belső átmérő (mm) | Adatlap (EN) |
|---|---|---|---|
| MSS-MC EKO 100 N | 1,5 | 99 | PDF megtekintése |
| MSS-MC EKO 150 N | 3 | 149 | PDF megtekintése |
| MSS-MC EKO 200 N | 4,5 | 199 | PDF megtekintése |
| MSS-MC EKO 250 N | 7 | 249 | PDF megtekintése |

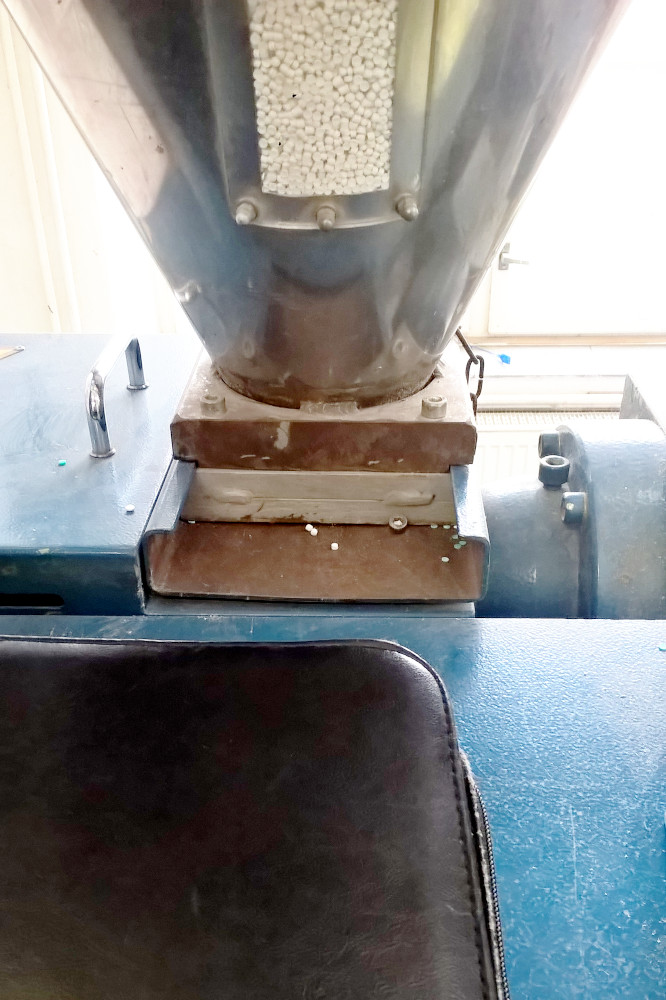

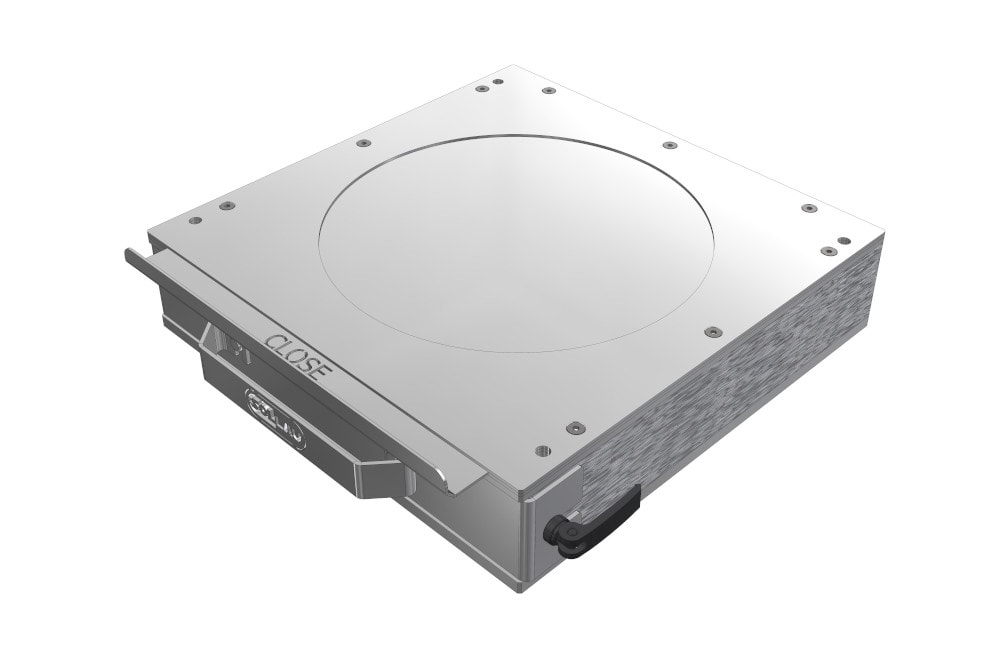

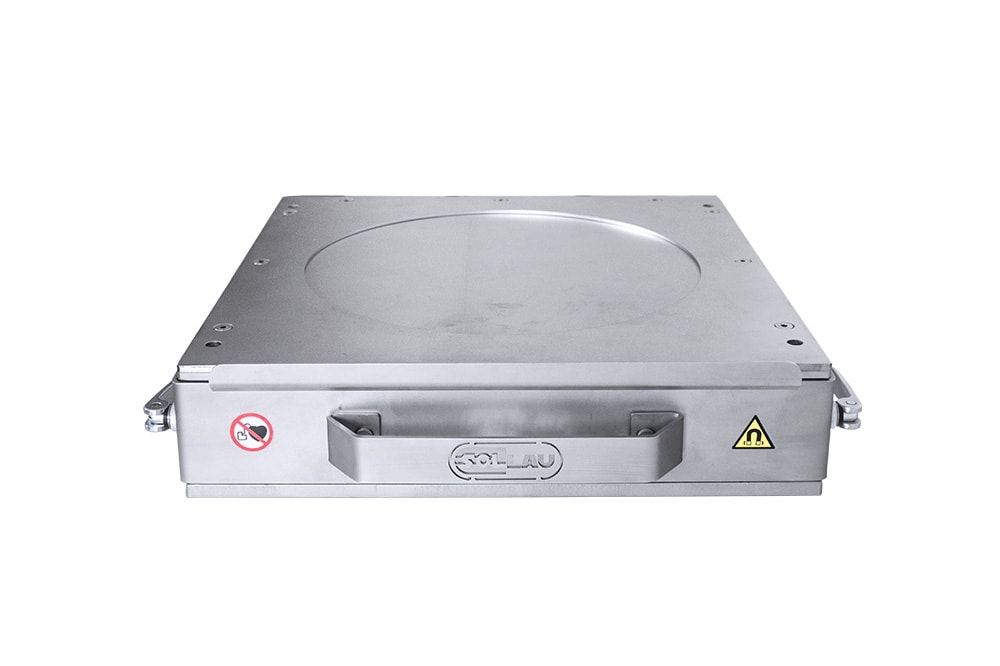

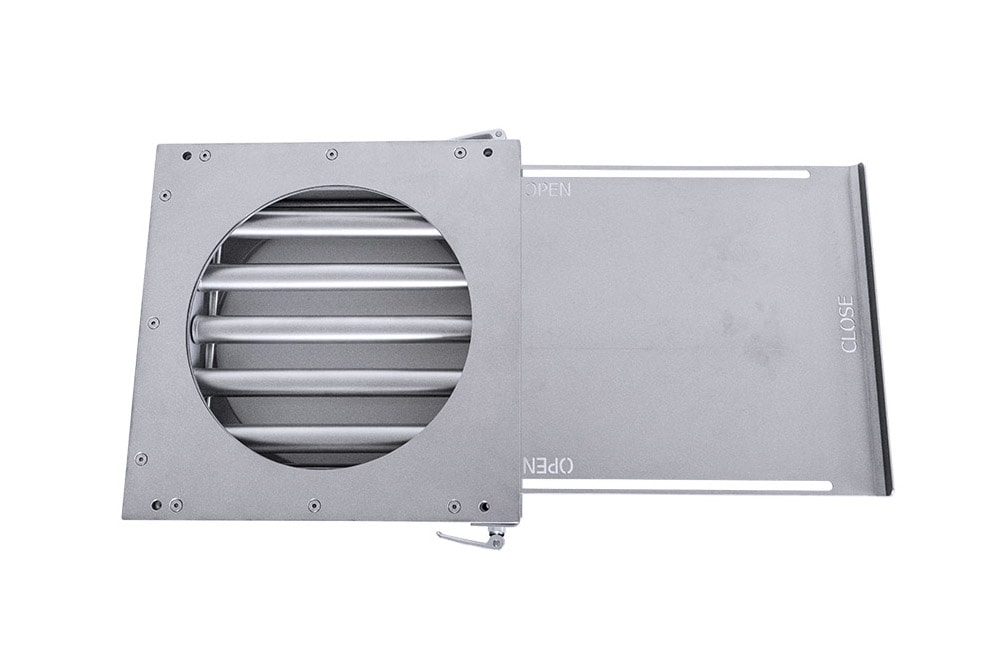

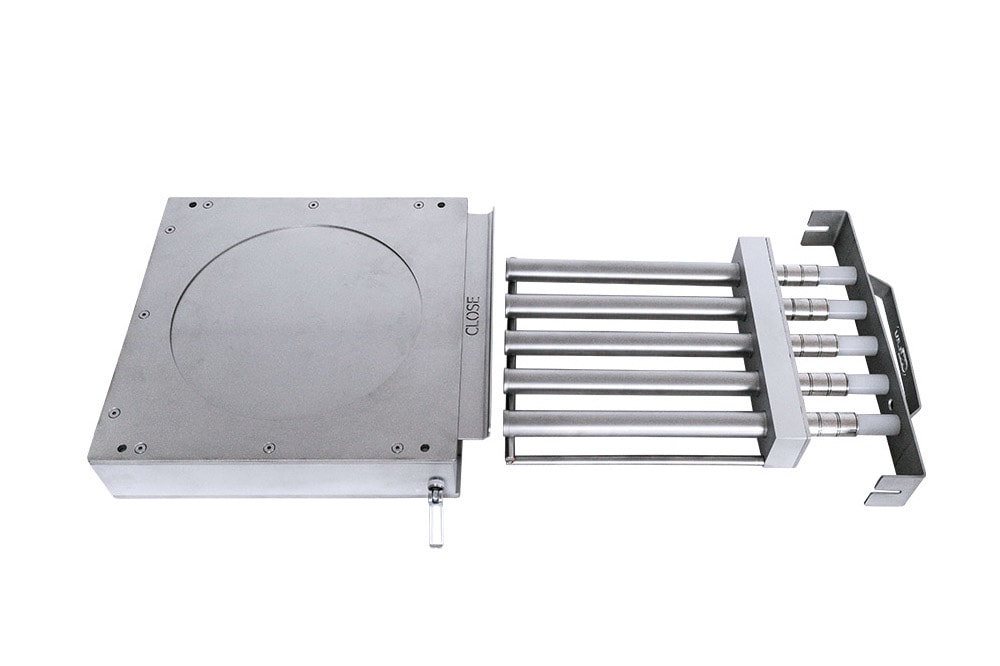

MSS-MC HL
- Kétlépcsős szétválasztás
- Alacsony beépítési magasság
- Robusztus kialakítás = az elválasztó nagy terhelhetősége

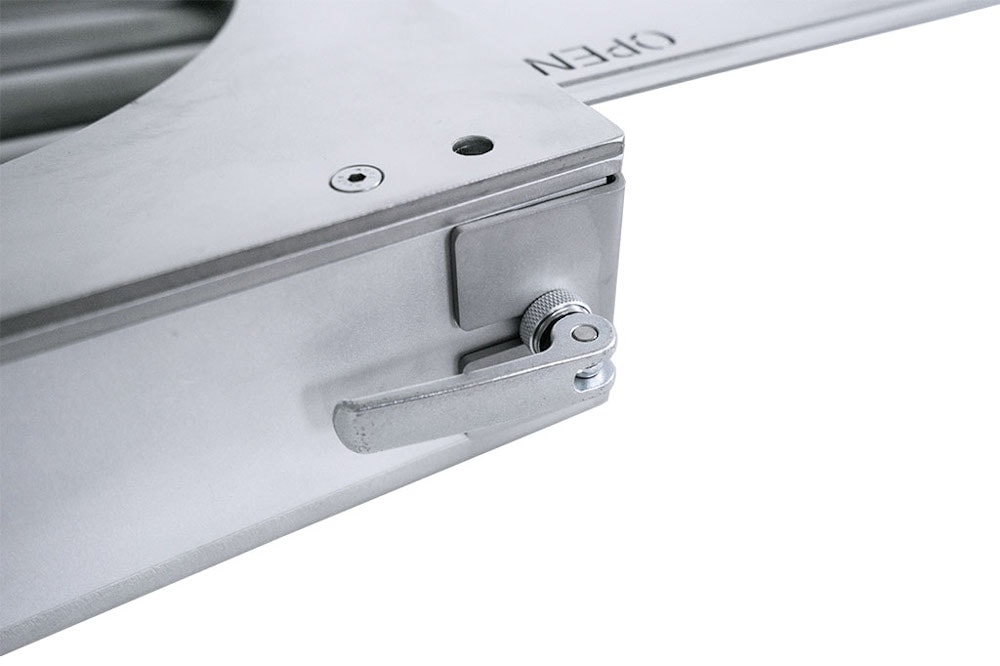

- Retesz az anyagáramlás megszakításához
- 9000 Gauss a magon és 6000 Gauss a felületen
Ez a speciális rácsos mágneses szeparátor rendkívül masszív (de ugyanakkor könnyű), fémkarimával van felszerelve, nagyon alacsony a konstrukció magassága és egy retesszel van ellátva az anyag elválasztóba történő áramlásának kézi megszakításához. Mindezek a paraméterek alkalmassá teszik ezt a szeparátort olyan műveletekhez vagy alkalmazásokhoz, ahol problémás vagy nem megfelelő az anyag áramlásának központi megszakítása a szeparátorhoz.
A robusztus megmunkálás ugyanakkor garantálja, hogy a szeparátor még nagyon nagy súlyterhelést is kibírjon. A többi paraméter hasonló, mint a MSS-MC IN szeparátornál, vagyis az elválasztóban a mágneses rácsok a nyitható ajtóval merőlegesen helyezkednek el, ahol a tisztítás során a rácsok kihúzhatók a szeparátorból, így könnyen és gyorsan tisztíthatók. Az elválasztó elsősorban a műanyagipar csőalkalmazásaihoz lett tervezve (fröccsöntő gépek, extruderek stb. elé helyezve).
Ezt a mágneses szeparátort a magon mért 12 000 G, a mágnescső felületén pedig 9 000 G maximális indukcióval tudjuk gyártani. Tolerancia +/- 10 %.
| Termék | Belső átmérő (mm) | Adatlap (EN) |
|---|---|---|
| MSS-MC HL 100/3 N | 100 | PDF megtekintése |
| MSS-MC HL 150/5 N | 150 | PDF megtekintése |
| MSS-MC HL 200/7 N | 200 | PDF megtekintése |
| MSS-MC HL 250/9 N | 250 | PDF megtekintése |
| MSS-MC HL 300/9 N | 300 | PDF megtekintése |

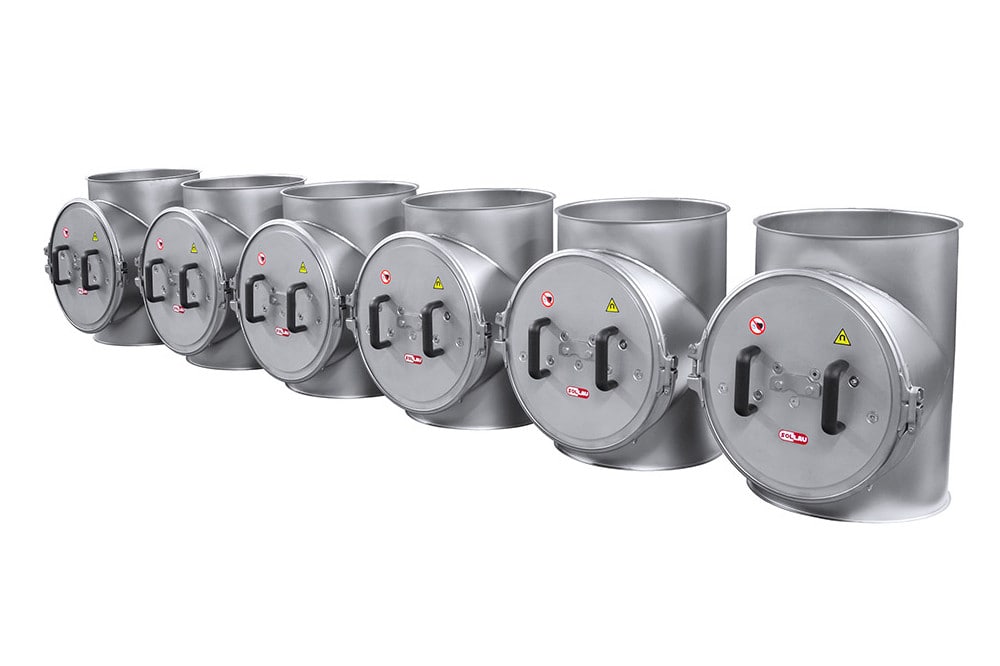

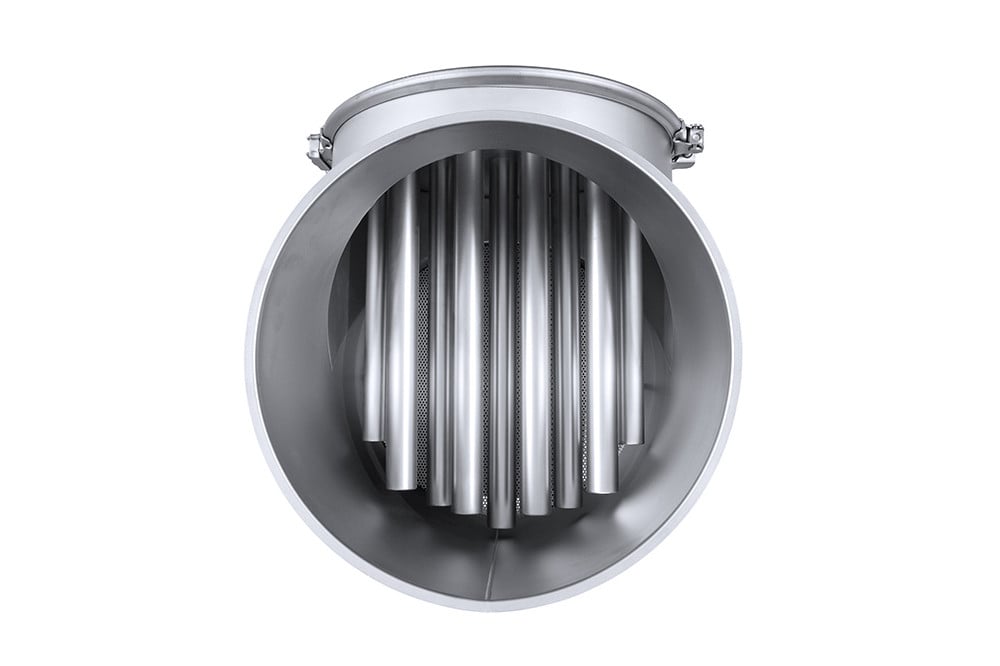

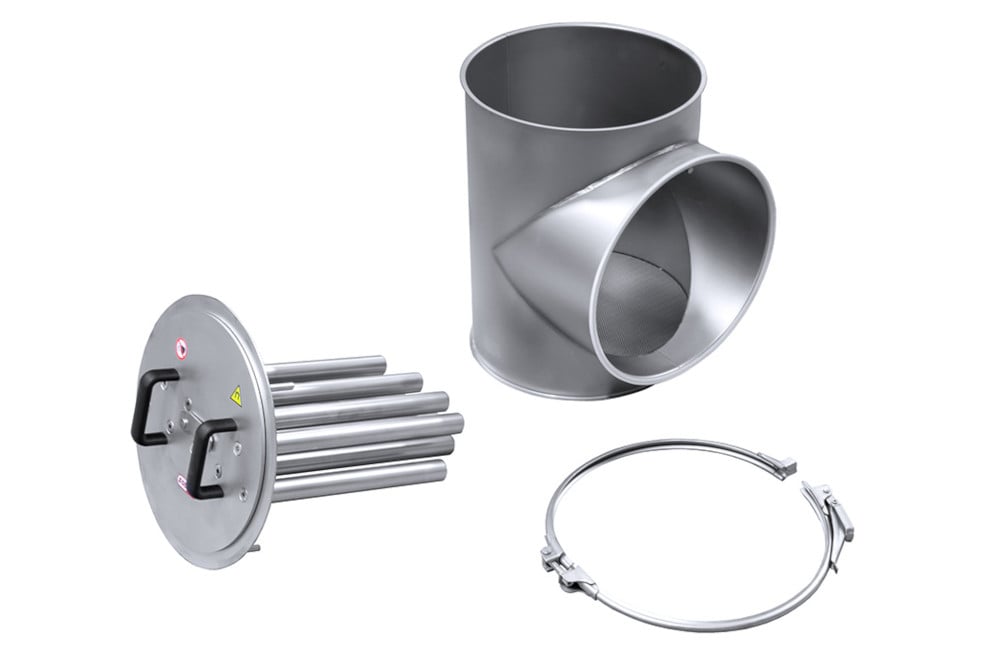

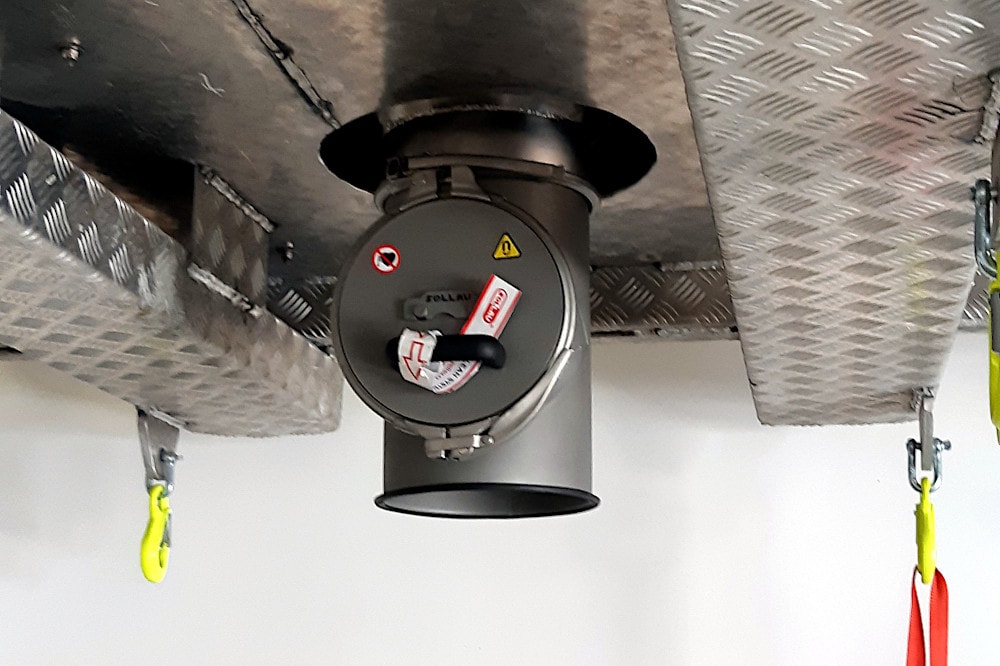

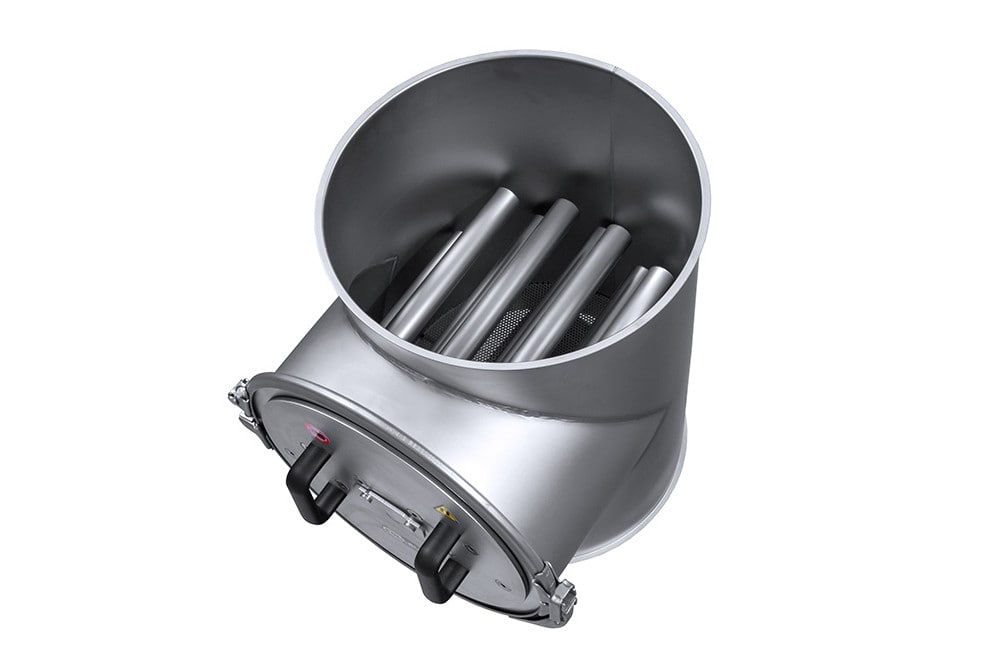

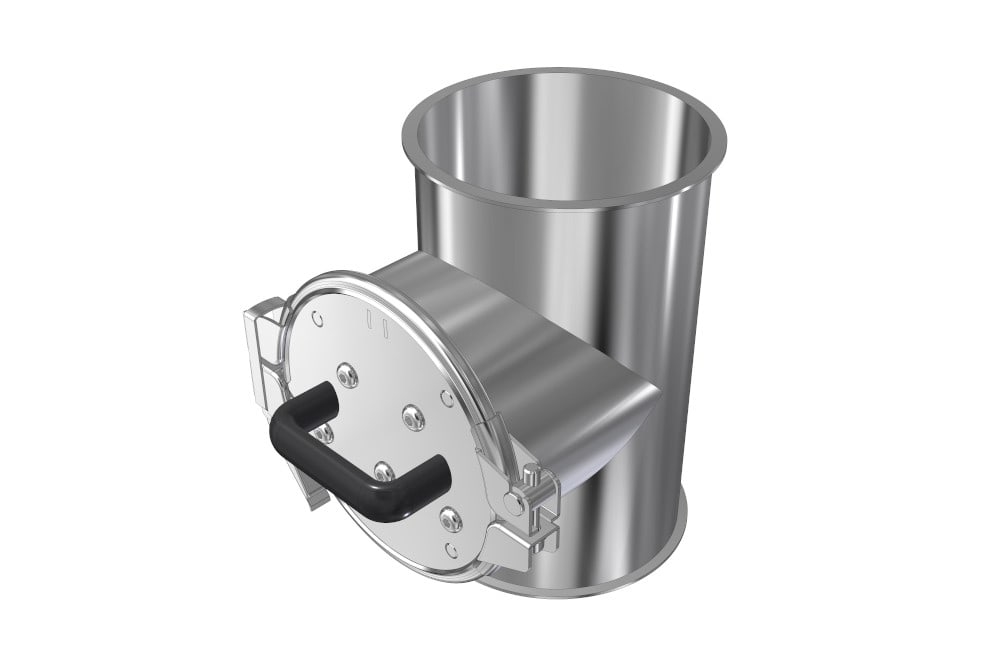

MSS-MC COMPACT
- Kétlépcsős szétválasztás
- JACOB csatlakozás
- Alacsony beszerzési költségek
- 16 000 Gauss a felületen

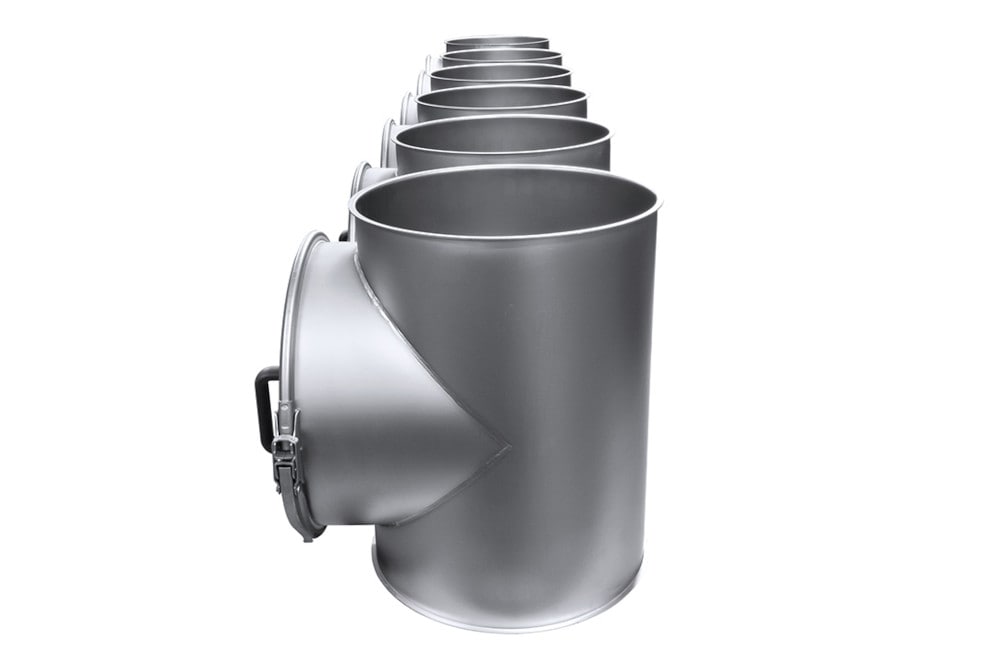

Ez a fajta szeparátor a rácsos mágneses elválasztó gazdaságos, mégis teljesen működőképes változata, amely kifejezetten JACOB csőrendszerekben való alkalmazásokhoz készült. A szeparátor mindkét oldalán JACOB karimákkal van ellátva (100 - 300 mm átmérőjű), a hagyományos rácsos elválasztókhoz képest pedig olcsóbb, könnyebb és alacsonyabb a beépítési magassága. Ezenkívül a elválasztó kerek kialakítása biztosítja az anyag zökkenőmentes áramlását a szeparátoron keresztül (nincs nemkívánatos eltömődés vagy felhalmozódás a szeparátor belsejében).
A szeparátor mágnesrácsai a nyitható ajtóra merőlegesen helyezkednek el, ennek köszönhetően a tisztítás során a rácsok kihúzhatók az elválasztóból, így gyorsan és egyszerűen megtisztíthatók. A JACOB karimákkal ellátott végeknek köszönhetően ennek az elválasztónak a használata nagyon sokrétű (alkalmazható pl. szívó- vagy portalanító berendezéshez is).
Ezt a mágneses szeparátort a magon mért 12 000 G, a mágnescső felületén pedig 9 000 G maximális indukcióval tudjuk gyártani. Tolerancia +/- 10 %.
| Termék | Belső átmérő (mm) | Adatlap (EN) |
|---|---|---|
| MSS-MC COMPACT 100/3 N | 99 | PDF megtekintése |
| MSS-MC COMPACT 150/5 N | 149 | PDF megtekintése |
| MSS-MC COMPACT 200/7 N | 199 | PDF megtekintése |
| MSS-MC COMPACT 250/9 N | 249 | PDF megtekintése |
| MSS-MC COMPACT 300/9 N | 299 | PDF megtekintése |

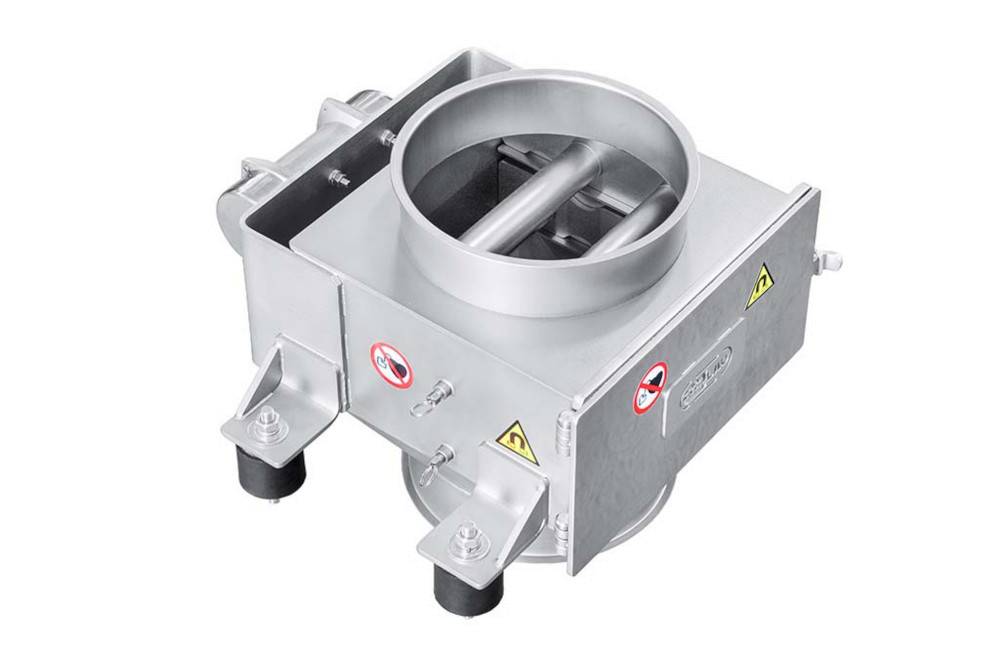

MSS-MC VIBRO
- Kétlépcsős szétválasztás
- Mikrovibrációs motorral felszerelt
- Csomósodásra hajlamos anyagokhoz
- Különféle csatlakozási lehetőségek
- 18 700 Gauss a magon és 12 200 Gauss a burkolaton
Ez a szeparátor kivételes abban, hogy lehetővé teszi a rácsos szeparátor előnyeinek (nagy mágneses indukció, jó minőségű elválasztás) alkalmazását még a gyengén áteresztő anyagoktól való elválasztásnál is, amelyek hajlamosak az eltömődésre.
A mágneses szeparátor vibrációs villanymotorral van felszerelve, amely az elválasztó házának külső oldalán található. A rezgések megakadályozzák a mágneses rácsok eltömődését a leválasztott anyaggal. Ennek köszönhetően a mágneses leválasztás kiváló minőségű és az anyagáramlás a szeparátoron keresztül egyenletes.
Az elválasztó úgy van kialakítva, hogy a szeparátor rezgései ne befolyásolják a környező technológiákat.
Miért válassza a SOLLAU mágneses elválasztók?
PDF letöltése
(méret 768 kB)
Az MSS-MC szekrény típusú rácsos mágneses elválasztó kézi tisztítással — a kezelő kézzel kihúzza a rácsokat és eltávolítja az elfogott fémszennyeződéseket. Az MSS-AC automatikus tisztítást kínál manuális beavatkozás nélkül, magas tisztítási ciklus-frekvenciájú vagy folyamatos üzemet igénylő létesítmények számára. Az MSS-MC-t ott ajánljuk, ahol a tisztítási frekvencia nem magas, és az üzemeltetési költségek az elsődleges szempont.
Összesen 7 változatát kínáljuk a szekrény típusú rácsos mágneses elválasztó MSS-MC-nek: MSS-MC, MSS-MC IN, MSS-MC EKO, MSS-MC HL, MSS-MC COMPACT, MSS-MC ALARM és MSS-MC VIBRO. Az egyes változatok konstrukcióban, tisztítási módban, beépítési magasságban vagy a különböző folyamatokhoz és anyagokhoz való alkalmasságban térnek el egymástól.
A mágnespálcák neodímiumból készülnek, és magban 18 700 G, felületen 12 200 G fluxussűrűséget érnek el — az elválasztó 1 mikrontól fogja el a ferromágneses részecskéket. Három mágneses intenzitási fokozatban szállítjuk: 1. fokozat – Standard (17 000 G), 2. fokozat – legnagyobb leválasztó erő (16 100 G) és 3. fokozat – legnagyobb fluxussűrűség (18 700 G).
A tisztítás kézzel történik: a kezelő kinyitja a szekrény ajtaját, kihúzza a mágneses rácsokat, mechanikusan eltávolítja az elfogott szennyeződéseket, majd visszatolja a rácsokat. A tisztítási ciklusok gyakoriságát javasoljuk az adott folyamatban elfogott szennyeződések mennyiségéhez igazítani.
Az MSS-MC ferromágneses szennyeződések elválasztására szolgál ömlesztett poros anyagokból az élelmiszer-, gyógyszer-, vegyipari és műanyagipari ágazatokban. Az elválasztók megfelelnek a PED 2014/68/EU, EN-ISO 3834-2 és EN 1090-2 tanúsítványoknak.
Az elválasztót ingyenes tesztelésre kölcsönadjuk közvetlenül az Ön üzemébe. Anyagmintájának ingyenes tesztelését is elvégezzük az elválasztón, hogy a vásárlási döntés meghozatala előtt igazoljuk a berendezés alkalmasságát.
Milyen iparágakban alkalmazzák a rácsos mágneses szeparátort?
A szekrény típusú rácsos mágneses elválasztókat elsősorban az újrahasznosítás, a hulladékfeldolgozás, az élelmiszeripar, a gyógyszeripar , a faipar, a műanyagipar , az ásványbányászat és -feldolgozás, az ipari kerámia- és üveggyártás stb. területén használják.
