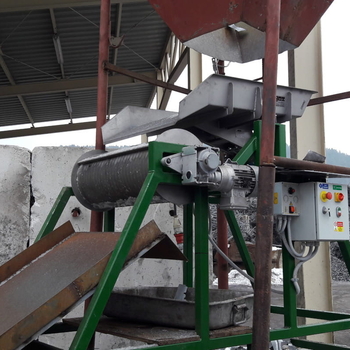

Mágneses dobok MB
A mágneses dob a ferromágneses részecskék folyamatos és automatikus elválasztására szolgál az ömlesztett anyagokból. Az állandó mágnesek rendszere leegyszerűsíti a mágneses fémrészecskék szétválasztását anélkül, hogy meg kellene szakítani a gyártási ciklust és egyben védi a későbbi feldolgozó berendezéseket (pl. prések, zúzógépek, malmok, zúzógépek) a sérülésektől.

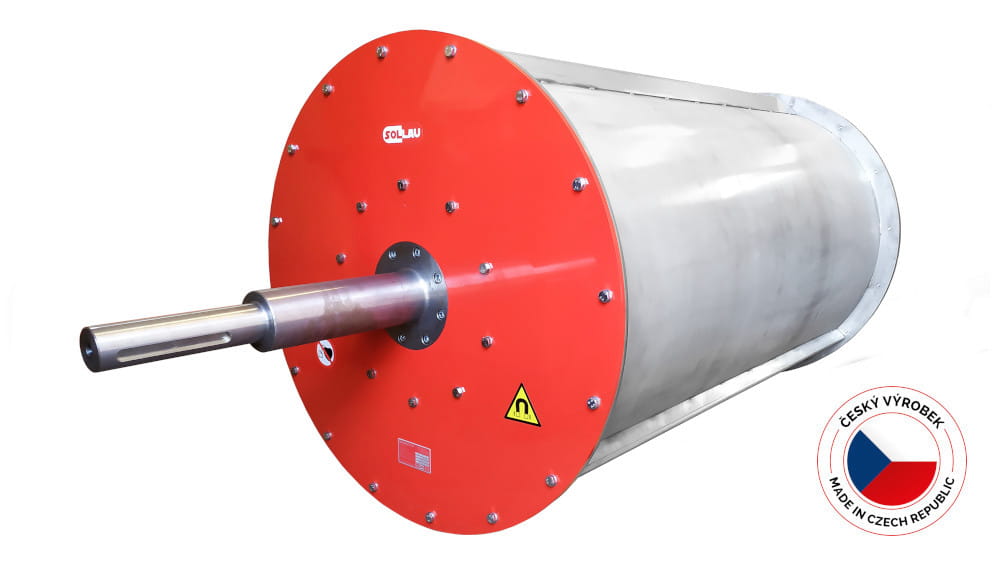

A mágneses dob felépítése
A mágneses dob 2 részből áll:
- Mágneses mag – álló (nem forog), permanens mágnesekből áll
- A dob burkolata – a mágneses mag körül forog, rozsdamentes acélból készült és rozsdamentes acél hajtórudakkal (tartókkal) van felszerelve.
Az elválasztandó anyag a mágneses dob burkolatára esik. A nem mágneses anyag természetes módon esik le a mágneses dob tengelye előtt. A ferromágneses szennyeződéseket a mágnesek felfogják és a mágneses dob tengelyén túlra viszik. Ekkor megszűnik a mágneses tér hatása és a ferromágneses szennyeződések maguktól lehullanak, vagy rozsdamentes acél terelők törlik le őket, amelyeket erre a célra a dobhéjra szerelnek.
SOLLAU 5 év garancia
Mágneses elválasztóink minőségéért kiállunk, ezért 5 év garanciát vállalunk rájuk! Bízhat mágneses szeparátorainkban! Szakemberek vagyunk a mágneses elválasztás területén.
A mágneses dob ereje
A különböző alkalmazásokhoz eltérő erősségű mágneses dob szükséges. Ezt az határozza meg, hogy milyen mágneseket használnak a mágneses magban.
Tehát megkülönböztetünk:
-
Mágneses dobot ferrit mágnesekkel (MB F)
Gyengébb, nagyobb szennyeződések leválasztására alkalmas.A ferritmágnesekkel felszerelt dob számos alkalmazásra alkalmas. Előnye az alacsonyabb ár. -
Mágneses dob neodímium mágnesekkel (MB N)
Erősebb. A felhasznált neodímium mágnesek nagy teljesítményének (mágneses indukciójának) köszönhetően még a nagyon finom ferromágneses szennyeződéseket is le tudja választani.
Szakértőink készséggel állnak rendelkezésére (kapacitás, leválasztott anyag mérete, anyagtípusa stb. függvényében), hogy segítsenek a mágnesdob konfigurációjában (megfelelő mágnestípus kiválasztása, dobméret stb.) és ajánlanak egy az Ön igényeinek megfelelő mágneses dobot.

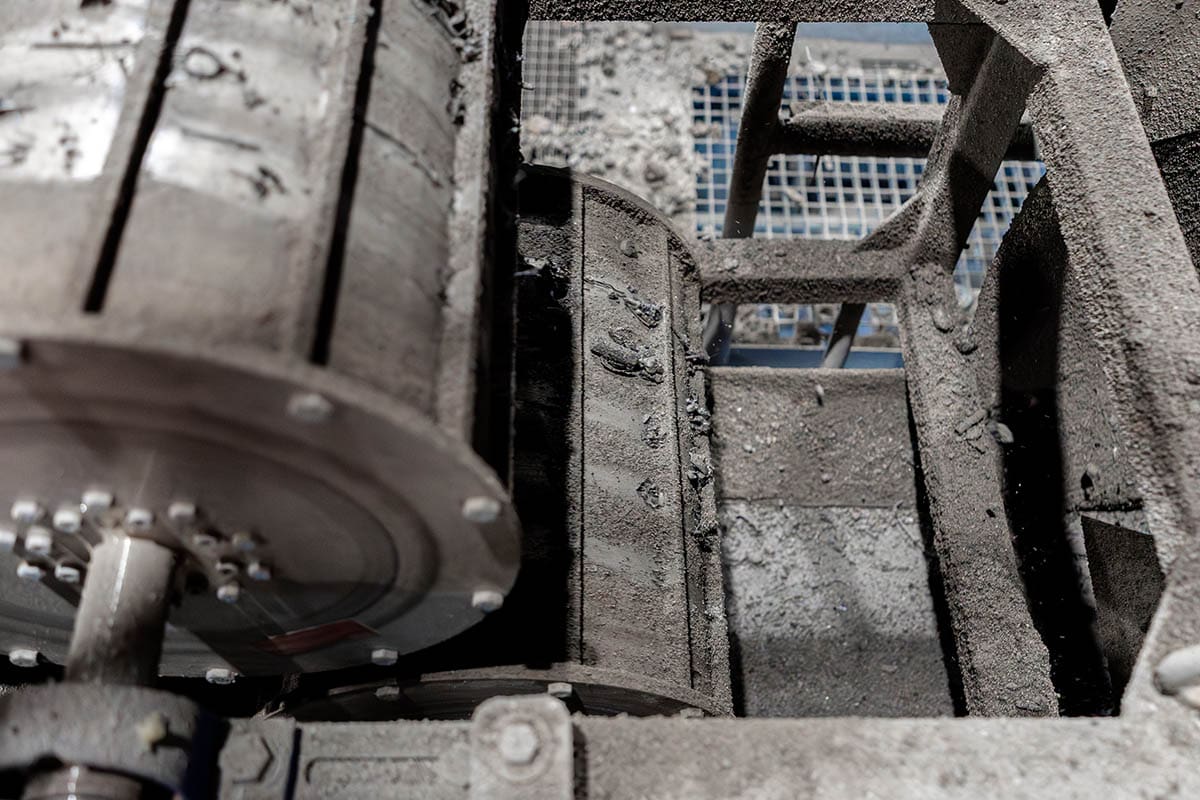

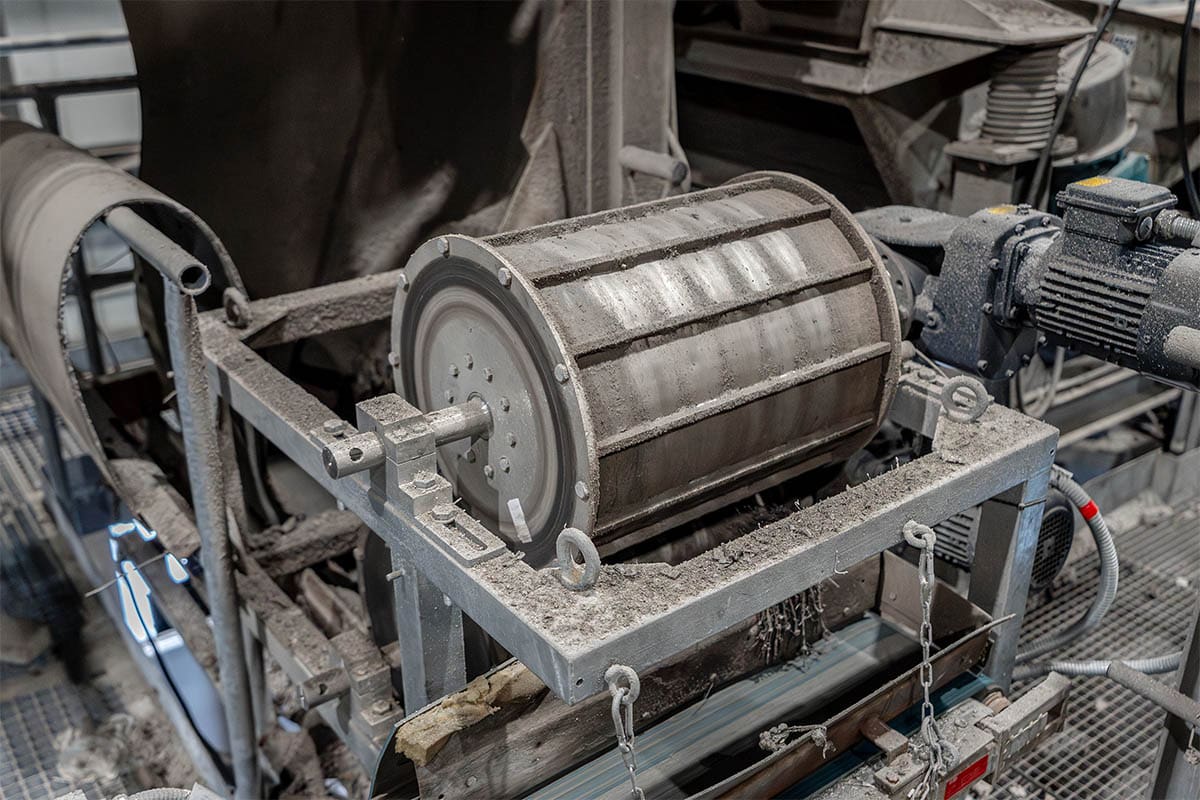

Burkolt mágneses dob
Gyakran előfordul, hogy a vevő a mágneses dob módosítását kéri, hogy be lehessen szerelni a csővezetékbe. Ez a típusú mágneses dob egy szekrény szerkezetű burkolattal van ellátva és nagyon könnyen felszerelhető. Ezért létrehoztuk a burkolt mágneses dobok teljes termékcsaládját
Az elválasztó használatának előnyei
- A végtermék ferromágneses adalékanyagoktól mentes
- A tovább feldolgozó berendezések védelme (zúzógépek, prések, szállítócsigás stb.) védelme ferromágneses tárgyak (letört gépalkatrészek, csavarok, anyák, vezetékek, stb.) által okozott sérülések ellen
- A ferromágneses szennyeződések szétválasztása
- Automatikus tisztítás – nincs szükség kezelőre
Mit várhat el tőlünk?
Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.
1.
Jövünk
2.
Felmérjük és megtervezzük
3.
Méretre gyártjuk
4.
Telepítjük
5.
Beüzemeljük és betanítjuk
6.
Autorizált szervízt biztosítunk
Garantáljuk a mintaanyag letesztelését 3 napon belül!
Győződjön meg róla, hogy berendezéseink tökéletesen megfelelnek elvárásainak!
INGYENESEN elvégezzük alapanyaga tesztelését saját szeparátorainkon!

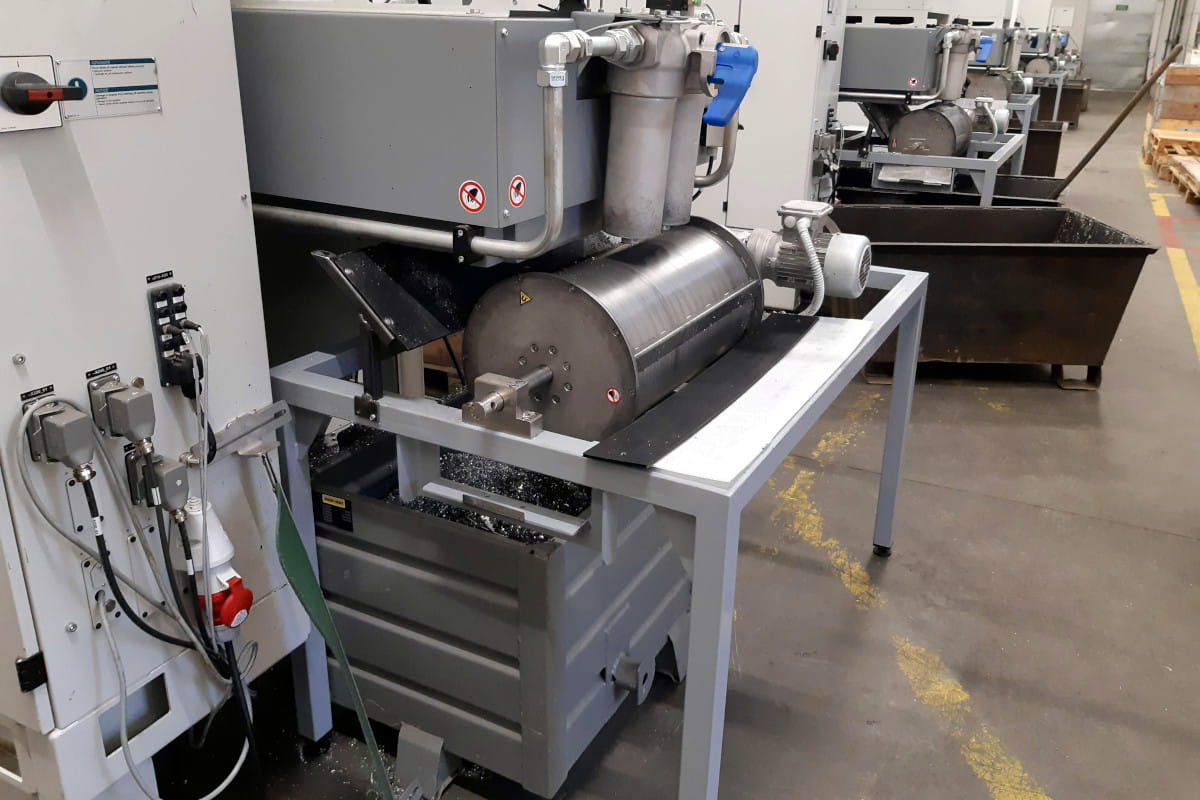

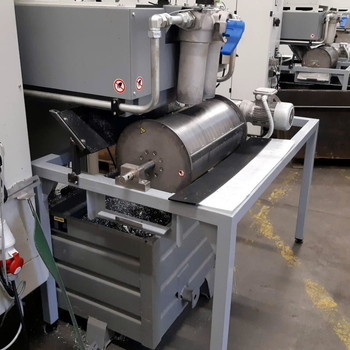

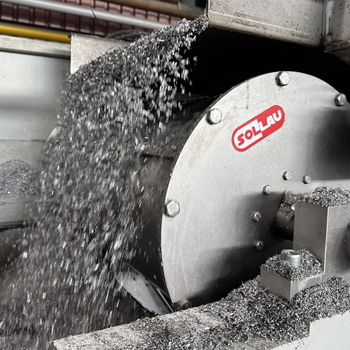

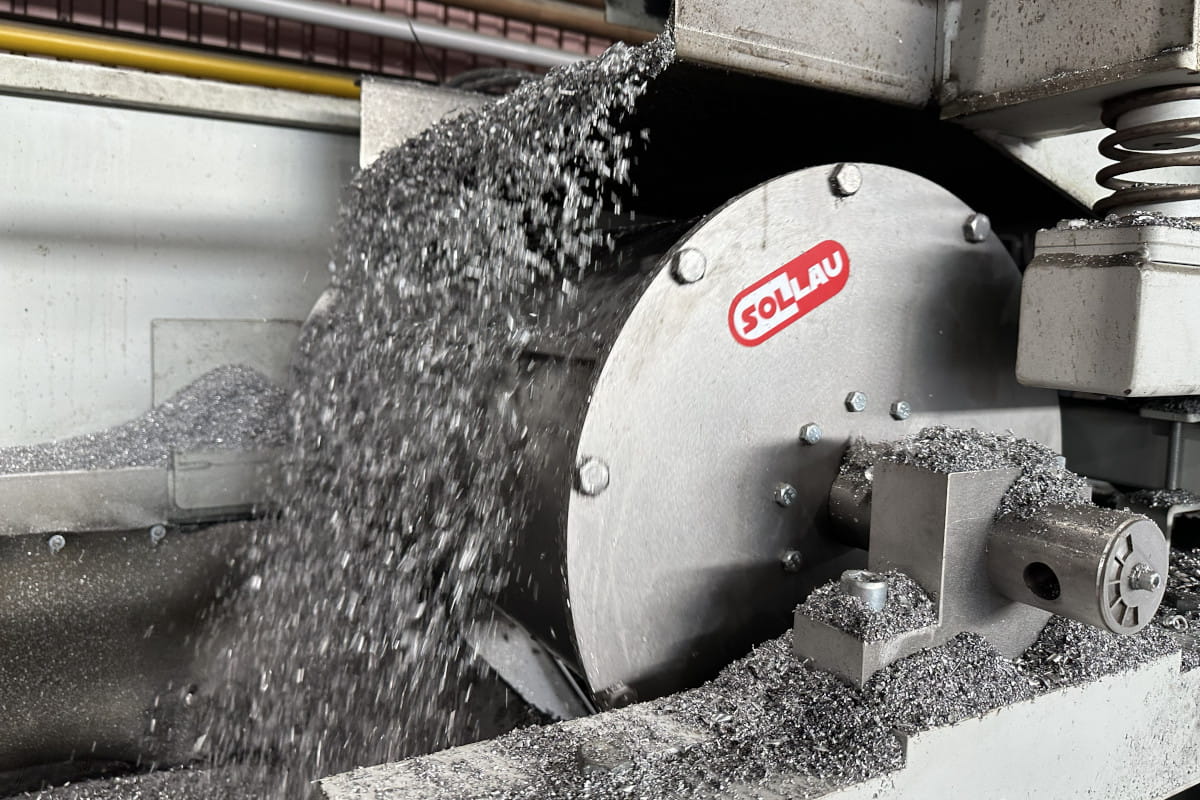

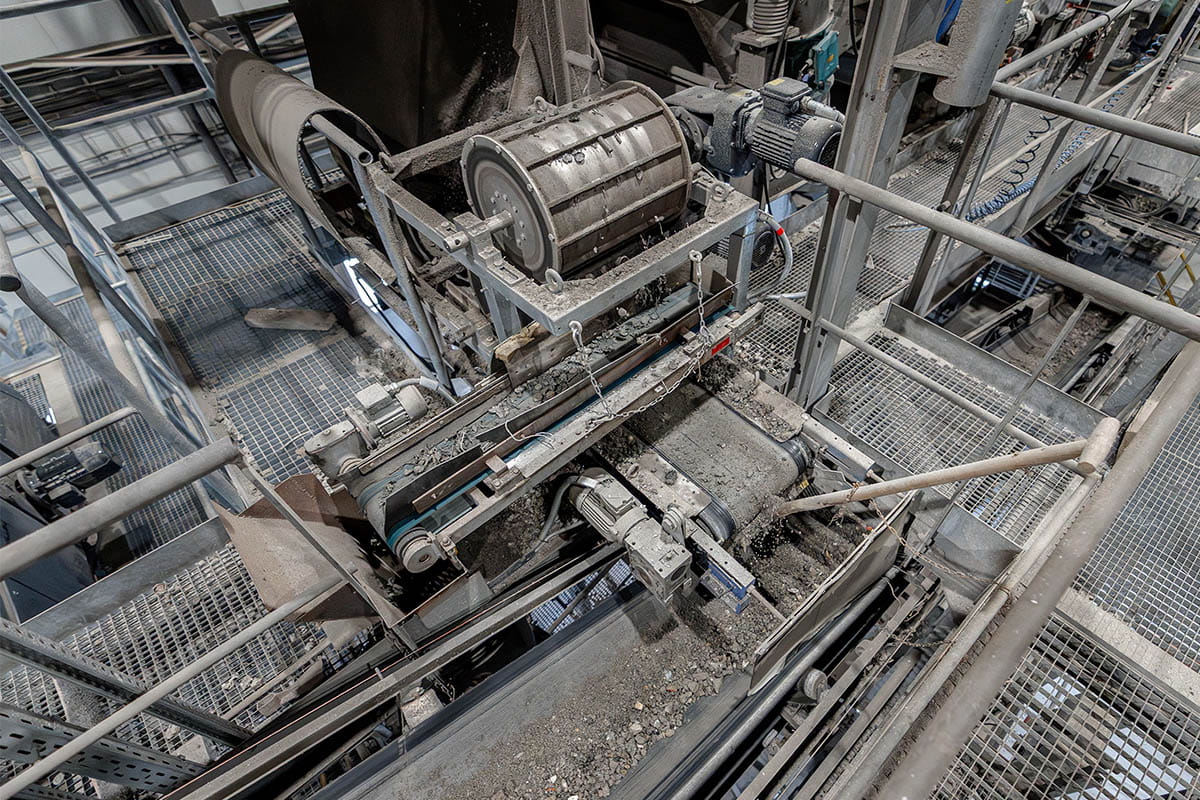

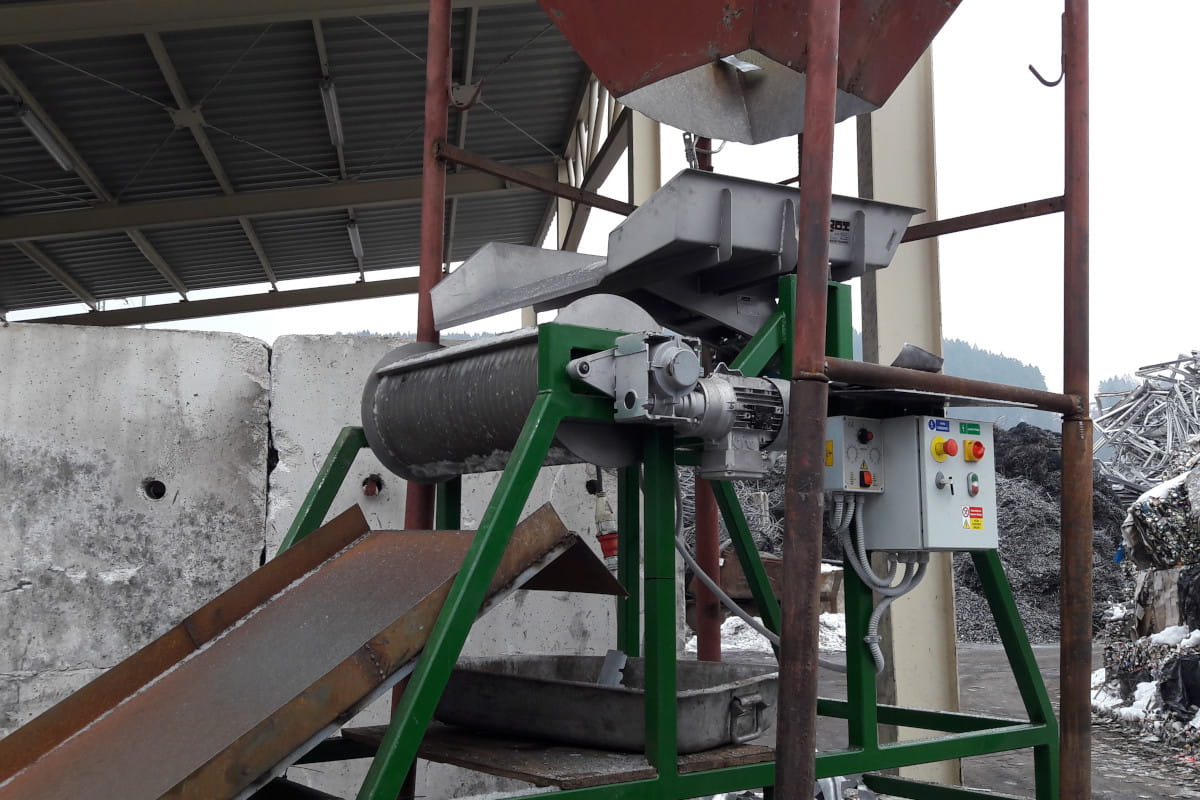

Mágneses dob felszerelése

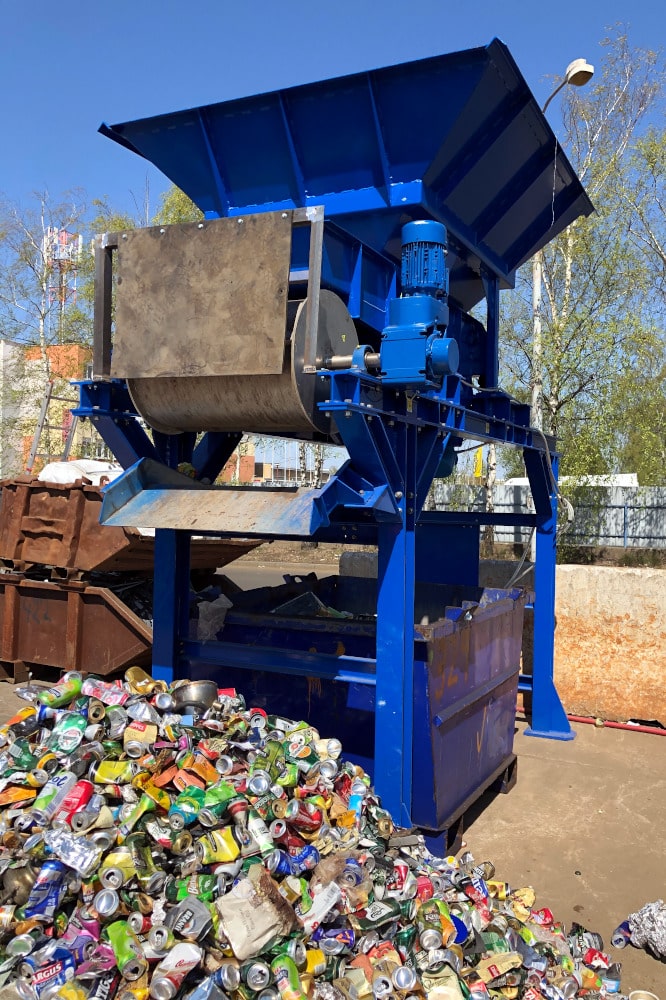

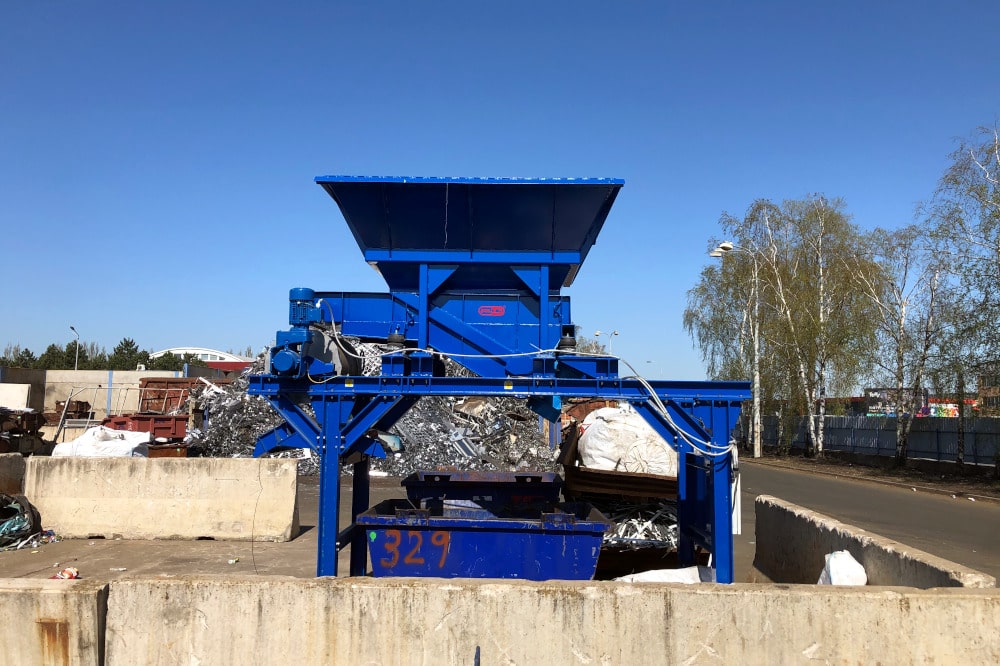

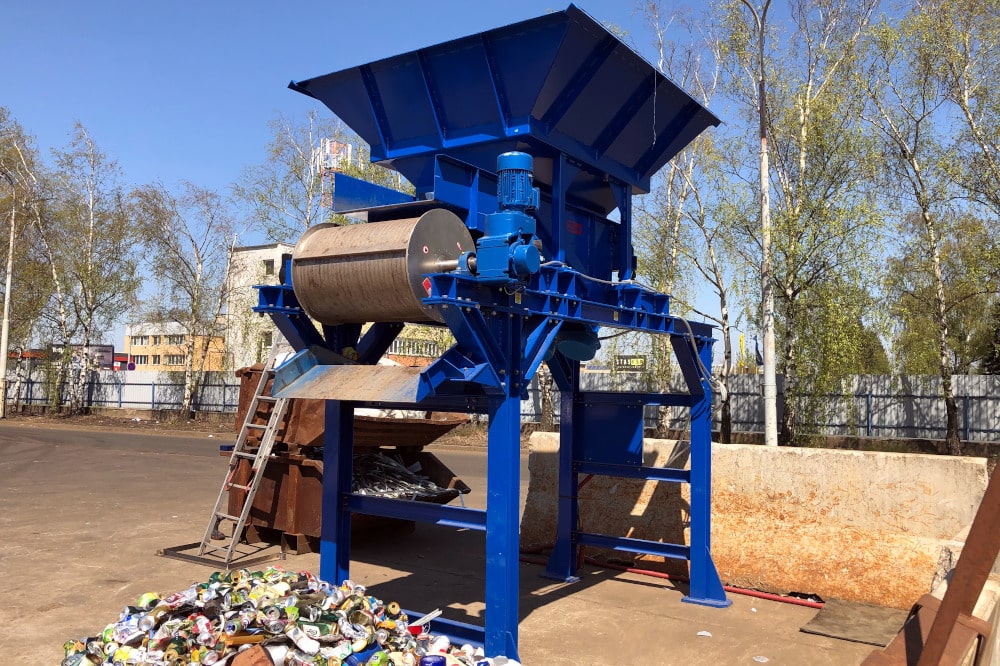

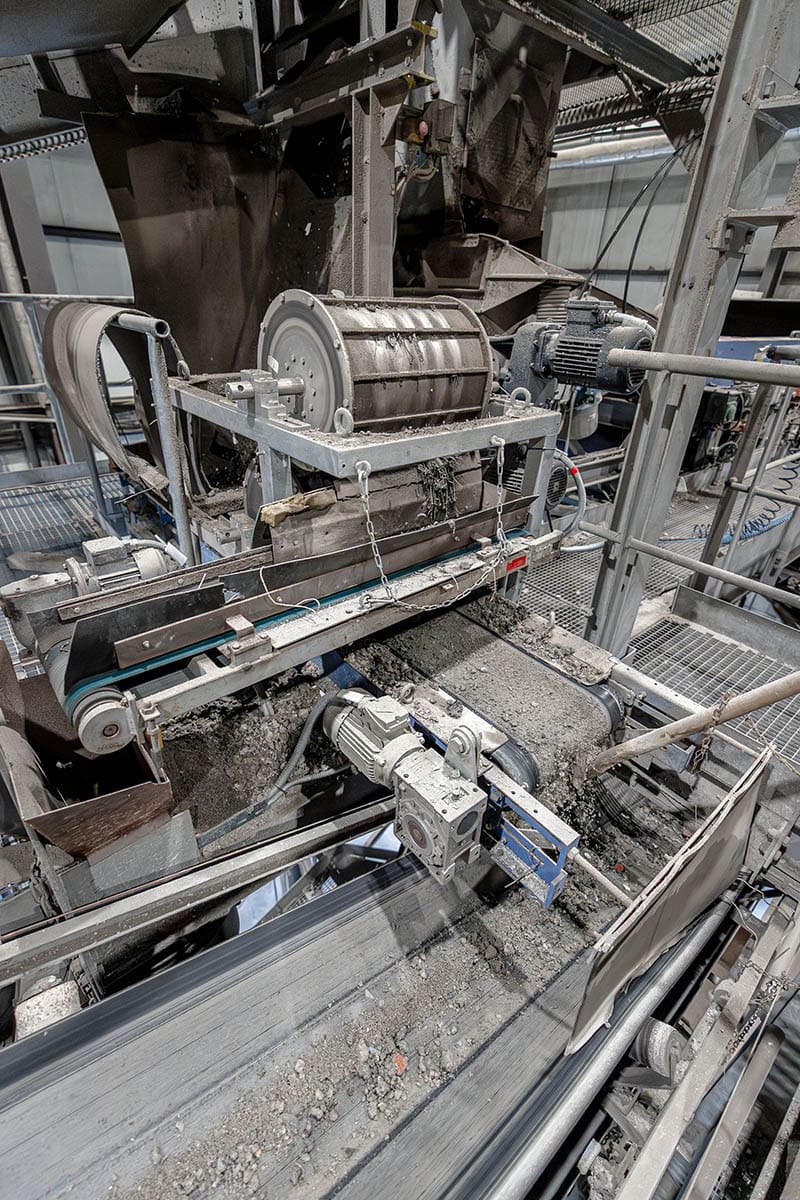

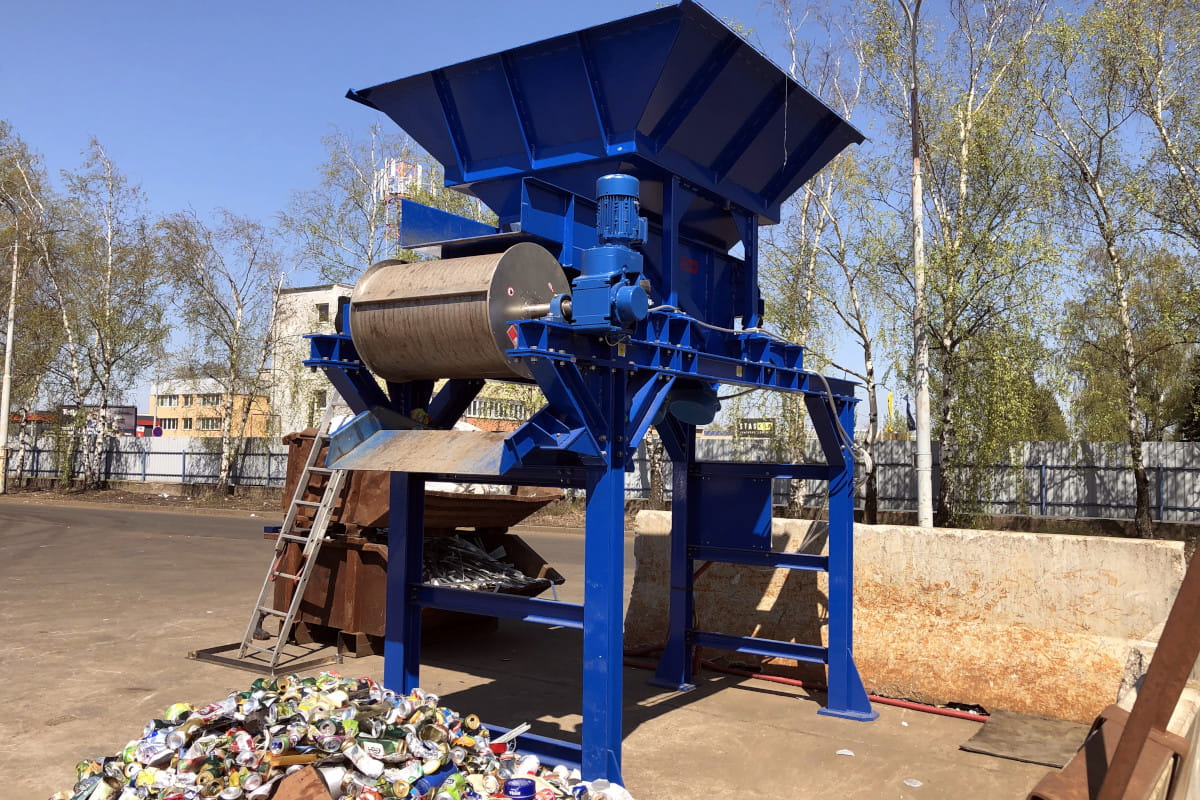

A mágneses dob a szállítószalag vagy a garat alá helyezhető (a mágneses hengertől eltérően a mágneses dob nem része a szállítószalagnak). A mágneses dob azonban egy szekrényszerkezetbe is beilleszthető, melynek alsó része két kimeneti nyílásból áll. A nemfémes anyag az első nyílásba esik, míg a fémes szennyeződések a henger felületére kerülnek a dob tengelyén túlra, ahol lemágneseződnek és a második nyílásba esnek.
A mágneses dob használata sokoldalú, mágnesezhető fémanyag kisebb és nagyobb darabjainak befogására is alkalmas (a dob mérete és a felhasznált mágnesek típusa az alkalmazás típusától és a vásárlók igényeitől is függ). Permanens ferritmágnesek alkalmazásakor szinte korlátlan élettartam garantált, azonban ha nagyobb mágneses erőre van szükség, akkor javasoljuk, hogy a dobmagot rendkívül erős neodímium ( NdFeB ) mágnesekkel szereljék fel. Különösen akkor, ha kis fémrészecskéket kell eltávolítani porszerű vagy kevésbé áteresztő anyagokból.

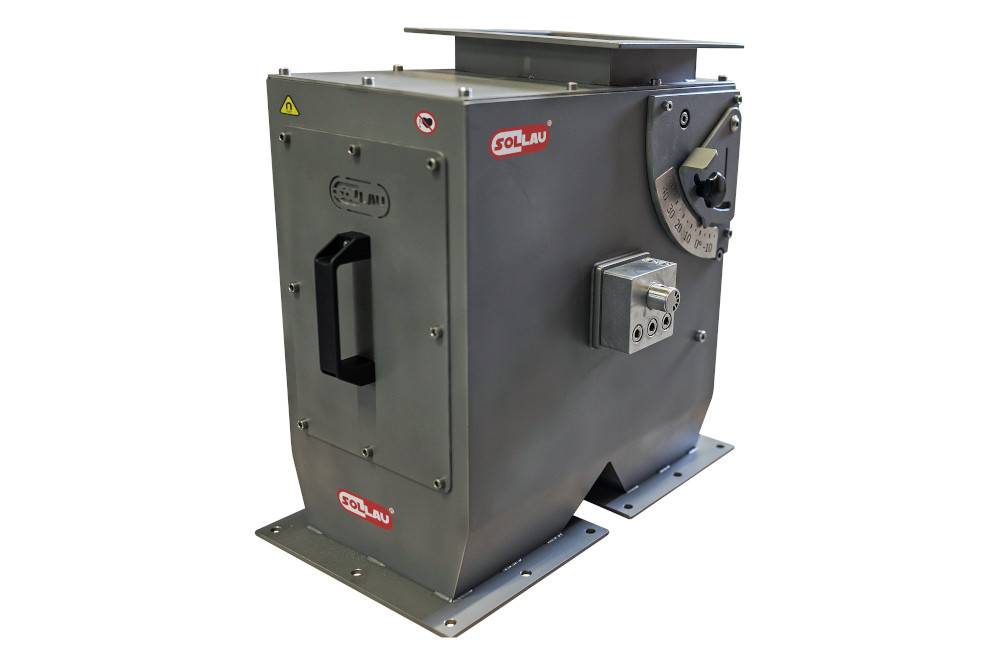

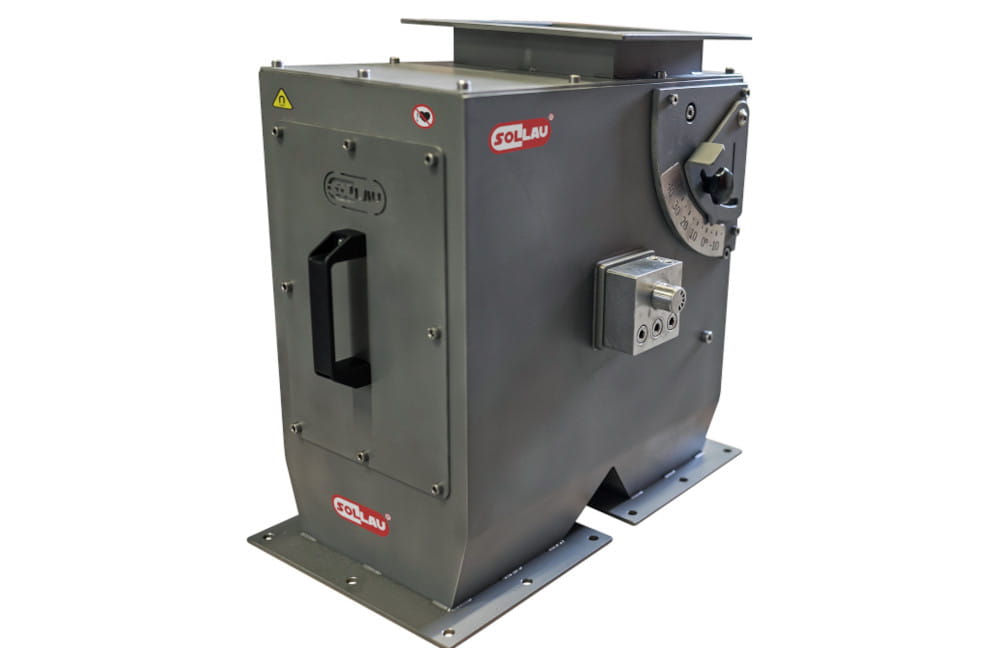

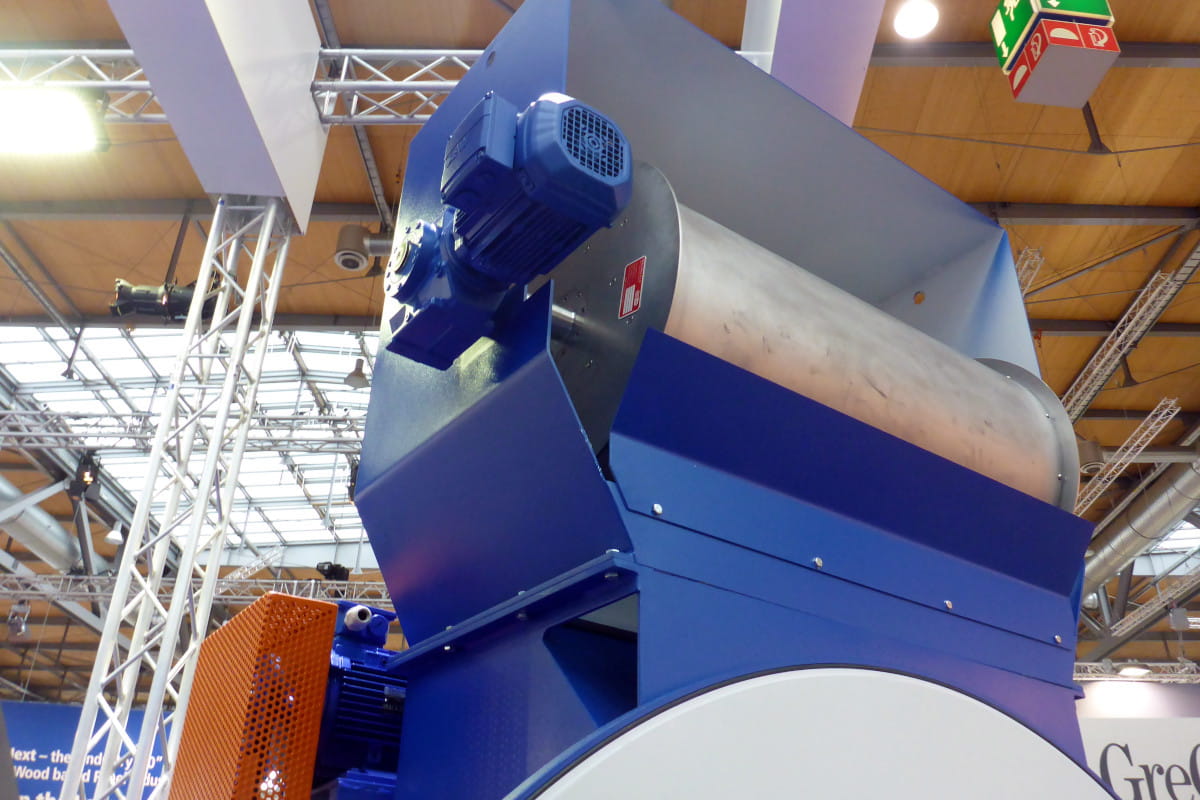

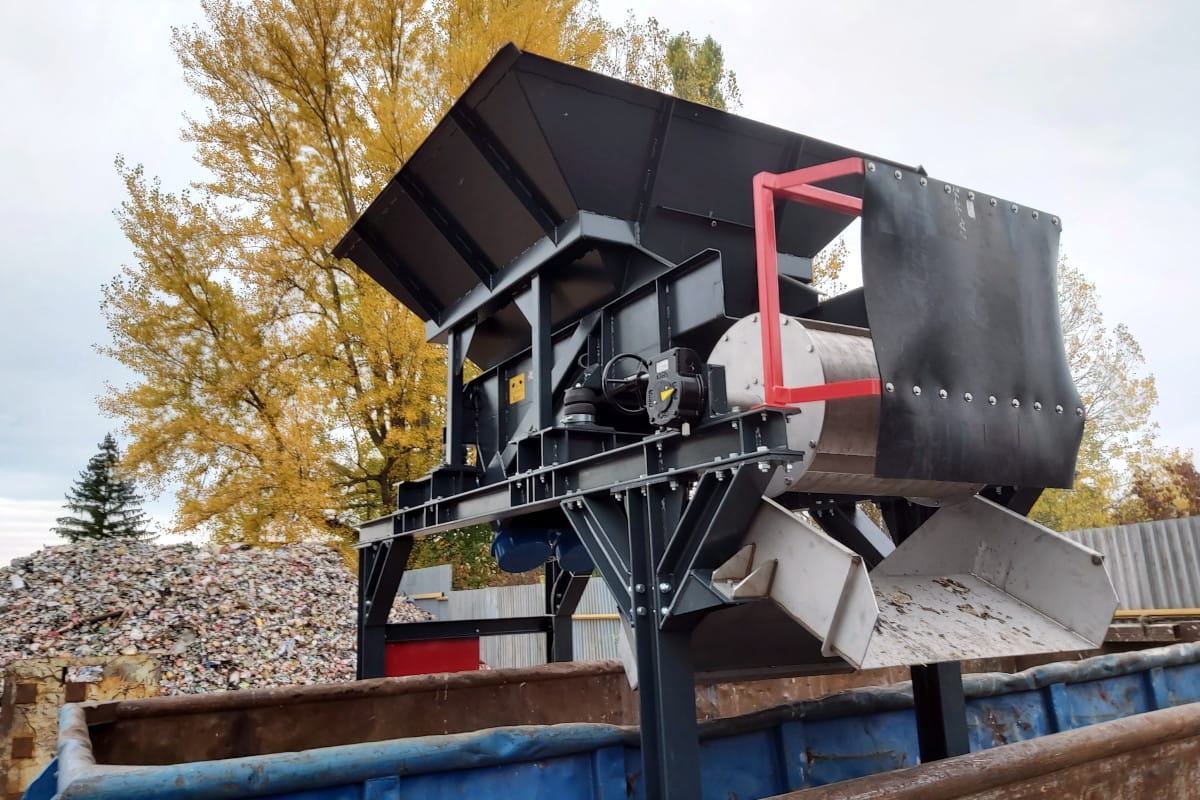

A mágnesdobot önmagában és szekrénybe építve is szállítjuk. Külön kérésre lehetőség van a szekrényszerkezetet karimával ellátni a megrendelő elszívórendszeréhez való csatlakozáshoz (a leválasztott szennyeződések elszívása céljából).
A burkolat cseréjének lehetősége
Az abrazív anyagok leválasztása során a dob burkolata sérülhet, ezért a konstrukciót úgy módosítottuk, hogy ezt a burkolatot saját kezűleg is ki lehessen cserélni.
Ennek köszönhetően jelentősen meghosszabbodik a dob és ezáltal az egész készülék élettartama.
Mágneses dobjaink mély és erős mágneses teret hoznak létre, így még akkor is magas elválasztási hatékonyságot érünk el, ha a dob ezekkel a kiegészítő burkolatszegmensekkel van felszerelve.
A mágneses dob úgy van kialakítva, hogy ezt a cserét a dobházban lévő vezérlőnyíláson keresztül hajtsa végre, így nincs szükség a teljes dob szétszerelésére .
Az egyes fedőszegmenseket fokozatosan lehet kicserélni. Ez valóban nagyon egyszerű!
Amennyiben olyan dobra tart igényt, ahol szükség van a burkolat cseréjének lehetőségére, mindenképpen előre kell tudnunk, hogy a dobszerkezetet ennek megfelelően alakíthassuk.
A dob héját strapabíró mangán acélból is elkészíthetjük, ezzel akár a legnehezebb körülmények között is többszörösére meghosszabbítva a burkolat élettartamát.
Mágneses elválasztó erősségének mérése
Büszkék vagyunk arra, hogy minden egyes elválasztót alaposan tesztelünk és megmérjük a teljesítményét . Tudjuk, hogy ügyfeleink számára fontos, hogy ismerjék a mágnes teljesítményét a szállítószalagtól különböző távolságokban, ezért a mágneses indukció értékeit nem csak a mágneses magon tüntetjük fel, hanem 0-400 távolságra is. mm (50 mm-es lépésekben mérve) az elválasztó szalagtól.
A mérést úgy végezzük, hogy az a gyakorlatban a valós viszonyoknak a lehető leghűebben megfeleljen. Ezért nem csak a mágneses magon mérjük a mágneses indukciót (ahogyan egyes gyártók teszik, így mesterségesen növelik a mágneses indukció értékét). Méréseket végzünk a dobhéjon is, vagyis azon a ponton, ahol a leválasztott anyaggal érintkezik a burkolattal, ami a megrendelő számára egy nagyon fontos információ .
Az adott típusú elválasztóhoz mért értékek a modellsorozat leírásában találhatók.
Magától értetődik, hogy minden szeparátorhoz egy mérési protokollt szállítunk a mágneses indukció mért értékeivel.
SOLLAU – termékeinket igazi profik hegesztik!
A SOLLAU cég által alkalmazott irányelvek:
PED 2014 / 68 / EU a nyomástartó berendezések hegesztésére és forgalmazására vonatkozóan, EN-ISO 3834 – 2 Bizonyítvány, EN 1090 - 2, EN 13480 - 1 - 5, EN 13445 - 1 - 5 szerint

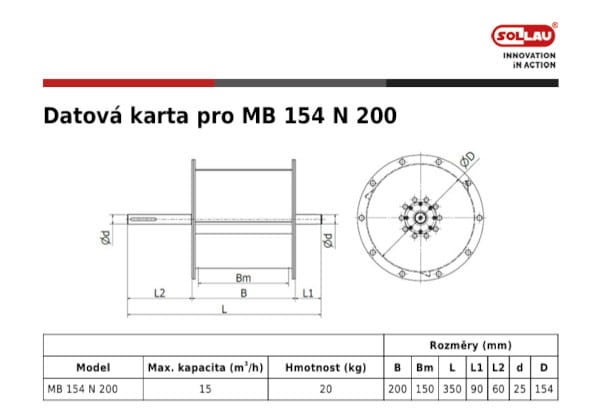

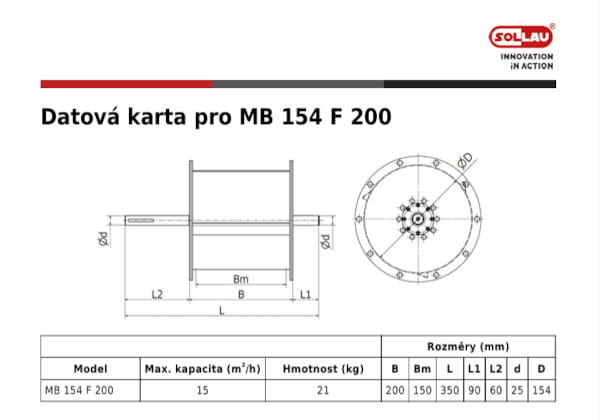

MB 154
- MB mágneses dob 154 mm átmérőjű
- Dob ferrit mágnesekkel (axiális) MB F - mágneses indukció a magon 1 600 G, mágneses indukció a héjon 1 100 G
- Dob neodímium mágnesekkel (axiális) MB N - mágneses indukció a magon 5 200 G, mágneses indukció a héjon 3 400 G
- Garancia 5 év
Ferrit változat
Termék | Max. kapacitás (m3/h) | Munkaszélesség (mm) | Mágnes típus | Adatlap (EN) |
---|---|---|---|---|
MB 154 F 200 | 15 | 150 | Ferit | PDF megtekintése |
MB 154 F 300 | 20 | 250 | Ferit | PDF megtekintése |
MB 154 F 400 | 25 | 350 | Ferit | PDF megtekintése |
MB 154 F 500 | 30 | 450 | Ferit | PDF megtekintése |
MB 154 F 600 | 35 | 550 | Ferit | PDF megtekintése |
MB 154 F 700 | 40 | 650 | Ferit | PDF megtekintése |
MB 154 F 800 | 45 | 750 | Ferit | PDF megtekintése |
MB 154 F 900 | 50 | 850 | Ferit | PDF megtekintése |
MB 154 F 1000 | 60 | 950 | Ferit | PDF megtekintése |
Neodímium változat
Termék | Max. kapacitás (m3/h) | Munkaszélesség (mm) | Mágnes típus | Adatlap (EN) |
---|---|---|---|---|
MB 154 N 200 | 15 | 150 | Neodym | PDF megtekintése |
MB 154 N 300 | 20 | 250 | Neodym | PDF megtekintése |
MB 154 N 400 | 25 | 350 | Neodym | PDF megtekintése |
MB 154 N 500 | 30 | 450 | Neodym | PDF megtekintése |
MB 154 N 600 | 35 | 550 | Neodym | PDF megtekintése |
MB 154 N 700 | 40 | 650 | Neodym | PDF megtekintése |
MB 154 N 800 | 45 | 750 | Neodym | PDF megtekintése |
MB 154 N 900 | 50 | 850 | Neodym | PDF megtekintése |
MB 154 N 1000 | 60 | 950 | Neodym | PDF megtekintése |
MB 204
- MB mágneses dob 204 mm átmérőjű
- Dob ferrit mágnesekkel (axiális) MB F - mágneses indukció a magon 2 800 G, mágneses indukció a héjon 1 400 G
- Dob neodímium mágnesekkel (axiális) MB N - mágneses indukció a magon 5 400 G, mágneses indukció a héjon 3 800 G
- Garancia 5 év
Ferrit változat
Termék | Max. kapacitás (m3/h) | Munkaszélesség (mm) | Mágnes típus | Adatlap (EN) | MB 204 F 200 | 20 | 150 | Ferit | PDF megtekintése |
---|---|---|---|---|
MB 204 F 300 | 25 | 250 | Ferit | PDF megtekintése |
MB 204 F 400 | 30 | 350 | Ferit | PDF megtekintése |
MB 204 F 500 | 35 | 450 | Ferit | PDF megtekintése |
MB 204 F 600 | 40 | 550 | Ferit | PDF megtekintése |
MB 204 F 700 | 45 | 650 | Ferit | PDF megtekintése |
MB 204 F 800 | 50 | 750 | Ferit | PDF megtekintése |
MB 204 F 900 | 60 | 850 | Ferit | PDF megtekintése |
MB 204 F 1000 | 75 | 950 | Ferit | PDF megtekintése |
Neodímium változat
Termék | Max. kapacitás (m3/h) | Munkaszélesség (mm) | Mágnes típus | Adatlap (EN) |
---|---|---|---|---|
MB 204 N 200 | 20 | 150 | Neodym | PDF megtekintése |
MB 204 N 300 | 25 | 250 | Neodym | PDF megtekintése |
MB 204 N 400 | 30 | 350 | Neodym | PDF megtekintése |
MB 204 N 500 | 35 | 450 | Neodym | PDF megtekintése |
MB 204 N 600 | 40 | 550 | Neodym | PDF megtekintése |
MB 204 N 700 | 45 | 650 | Neodym | PDF megtekintése |
MB 204 N 800 | 50 | 750 | Neodym | PDF megtekintése |
MB 204 N 900 | 60 | 850 | Neodym | PDF megtekintése |
MB 204 N 1000 | 75 | 950 | Neodym | PDF megtekintése |

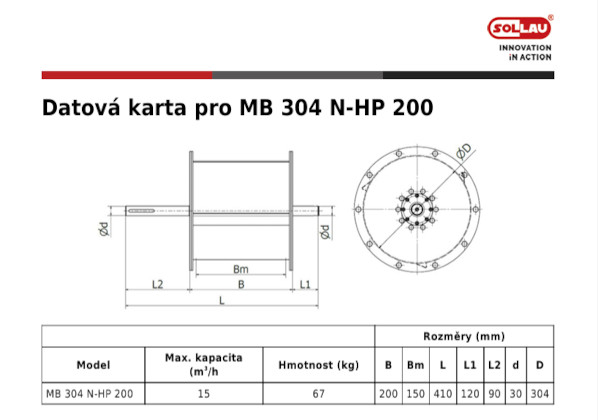

MB 304
- MB mágneses dob 304 mm átmérőjű
- Dob ferrit mágnesekkel (axiális) MB F - mágneses indukció a magon 2 800 G, mágneses indukció a héjon 1 500 G
- Dob neodímium mágnesekkel (axiális) MB N - mágneses indukció a magon 6 000 G, mágneses indukció a héjon 3 800 G
- Garancia 5 év
Ferrit változat
Termék | Max. kapacitás (m3/h) | Munkaszélesség (mm) | Mágnes típus | Adatlap (EN) |
---|---|---|---|---|
MB 304 F 200 | 15 | 150 | Ferit | PDF megtekintése |
MB 304 F 300 | 25 | 250 | Ferit | PDF megtekintése |
MB 304 F 400 | 35 | 350 | Ferit | PDF megtekintése |
MB 304 F 500 | 45 | 450 | Ferit | PDF megtekintése |
MB 304 F 600 | 55 | 550 | Ferit | PDF megtekintése |
MB 304 F 700 | 65 | 650 | Ferit | PDF megtekintése |
MB 304 F 800 | 75 | 750 | Ferit | PDF megtekintése |
MB 304 F 900 | 85 | 850 | Ferit | PDF megtekintése |
MB 304 F 1000 | 95 | 950 | Ferit | PDF megtekintése |
Neodímium változat
Termék | Max. kapacitás (m3/h) | Munkaszélesség (mm) | Mágnes típus | Adatlap (EN) |
---|---|---|---|---|
MB 304 N 200 | 15 | 150 | Neodym | PDF megtekintése |
MB 304 N 300 | 25 | 250 | Neodym | PDF megtekintése |
MB 304 N 400 | 35 | 350 | Neodym | PDF megtekintése |
MB 304 N 500 | 45 | 450 | Neodym | PDF megtekintése |
MB 304 N 600 | 55 | 550 | Neodym | PDF megtekintése |
MB 304 N 700 | 65 | 650 | Neodym | PDF megtekintése |
MB 304 N 800 | 75 | 750 | Neodym | PDF megtekintése |
MB 304 N 900 | 85 | 850 | Neodym | PDF megtekintése |
MB 304 N 1000 | 95 | 950 | Neodym | PDF megtekintése |
Néhány termék ebből a modellcsaládból azonnal rendelkezésre áll . Folyamatosan bővítjük a raktáron lévő mágneses szeparátorok kínálatát, hogy azonnal szállítani tudjuk az Ön részére. Az aktuális elérhetőségről érdeklődjön értékesítési képviselőnknél.

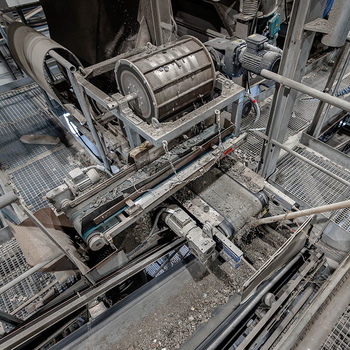

MB 406
- MB mágneses dob 406 mm átmérőjű
- Dob ferrit mágnesekkel (axiális) MB F - mágneses indukció a magon 2 800 G, mágneses indukció a héjon 1 500 G
- Dob neodímium mágnesekkel (axiális) MB N - mágneses indukció a magon 6 000 G, mágneses indukció a héjon 3 500 G
- Garancia 5 év
Ferrit változat
Termék | Max. kapacitás (m3/h) | Munkaszélesség (mm) | Mágnes típus | Adatlap (EN) |
---|---|---|---|---|
MB 406 F 200 | 25 | 150 | Ferit | PDF megtekintése |
MB 406 F 300 | 35 | 250 | Ferit | PDF megtekintése |
MB 406 F 400 | 45 | 350 | Ferit | PDF megtekintése |
MB 406 F 500 | 55 | 450 | Ferit | PDF megtekintése |
MB 406 F 600 | 65 | 550 | Ferit | PDF megtekintése |
MB 406 F 700 | 75 | 650 | Ferit | PDF megtekintése |
MB 406 F 800 | 90 | 750 | Ferit | PDF megtekintése |
MB 406 F 900 | 120 | 850 | Ferit | PDF megtekintése |
MB 406 F 1000 | 140 | 950 | Ferit | PDF megtekintése |
Néhány termék ebből a modellcsaládból azonnal rendelkezésre áll . Folyamatosan bővítjük a raktáron lévő mágneses szeparátorok kínálatát, hogy azonnal szállítani tudjuk az Ön részére. Az aktuális elérhetőségről érdeklődjön értékesítési képviselőnknél.
Neodímium változat
Termék | Max. kapacitás (m3/h) | Munkaszélesség (mm) | Mágnes típus | Adatlap (EN) |
---|---|---|---|---|
MB 406 N 200 | 25 | 150 | Neodym | PDF megtekintése |
MB 406 N 300 | 35 | 250 | Neodym | PDF megtekintése |
MB 406 N 400 | 45 | 350 | Neodym | PDF megtekintése |
MB 406 N 500 | 55 | 450 | Neodym | PDF megtekintése |
MB 406 N 600 | 65 | 550 | Neodym | PDF megtekintése |
MB 406 N 700 | 75 | 650 | Neodym | PDF megtekintése |
MB 406 N 800 | 90 | 750 | Neodym | PDF megtekintése |
MB 406 N 900 | 120 | 850 | Neodym | zobrazit pDF |
MB 406 N 1000 | 140 | 950 | Neodym | PDF megtekintése |

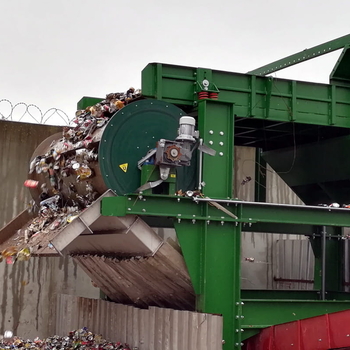

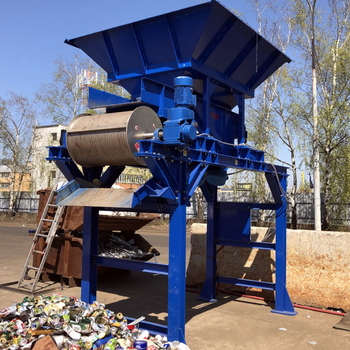

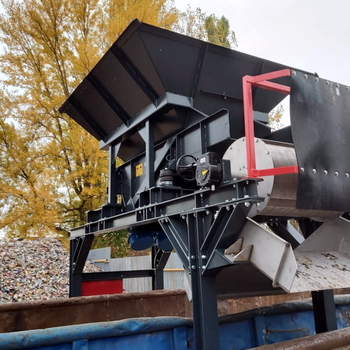

MB 506
- MB mágneses dob 506 mm átmérőjű
- Dob ferrit mágnesekkel (axiális) MB F - mágneses indukció a magon 2 800 G, mágneses indukció a héjon 1 500 G
- Dob neodímium mágnesekkel (axiális) MB N - mágneses indukció a magon 6 000 G, mágneses indukció a héjon 3 500 G
- Garancia 5 év
Ferrit változat
Termék | Max. kapacitás (m3/h) | Munkaszélesség (mm) | Mágnes típus | Adatlap (EN) |
---|---|---|---|---|
MB 506 F 200 | 30 | 150 | Ferit | PDF megtekintése |
MB 506 F 300 | 45 | 250 | Ferit | PDF megtekintése |
MB 506 F 400 | 55 | 350 | Ferit | PDF megtekintése |
MB 506 F 500 | 70 | 450 | Ferit | PDF megtekintése |
MB 506 F 600 | 85 | 550 | Ferit | PDF megtekintése |
MB 506 F 700 | 105 | 650 | Ferit | PDF megtekintése |
MB 506 F 800 | 125 | 750 | Ferit | PDF megtekintése |
MB 506 F 900 | 145 | 850 | Ferit | PDF megtekintése |
MB 506 F 1000 | 180 | 950 | Ferit | PDF megtekintése |
Neodímium változat
Termék | Max. kapacitás (m3/h) | Munkaszélesség (mm) | Mágnes típus | Adatlap (EN) |
---|---|---|---|---|
MB 506 N 200 | 30 | 150 | Neodym | PDF megtekintése |
MB 506 N 300 | 45 | 250 | Neodym | PDF megtekintése |
MB 506 N 400 | 55 | 350 | Neodym | PDF megtekintése |
MB 506 N 500 | 70 | 450 | Neodym | PDF megtekintése |
MB 506 N 600 | 85 | 550 | Neodym | PDF megtekintése |
MB 506 N 700 | 105 | 650 | Neodym | PDF megtekintése |
MB 506 N 800 | 125 | 750 | Neodym | PDF megtekintése |
MB 506 N 900 | 145 | 850 | Neodym | PDF megtekintése |
MB 506 N 1000 | 180 | 950 | Neodym | PDF megtekintése |
MB 609
- MB mágneses dob 509 mm átmérőjű
- Dob ferrit mágnesekkel (axiális) MB F - mágneses indukció a magon 2 800 G, mágneses indukció a héjon 1 500 G
- Dob neodímium mágnesekkel (axiális) MB N - mágneses indukció a magon 6 000 G, mágneses indukció a héjon 3 300 G
- Garancia 5 év
Ferrit változat
Termék | Max. kapacitás (m3/h) | Munkaszélesség (mm) | Mágnes típus | Adatlap (EN) |
---|---|---|---|---|
MB 609 F 300 | 55 | 250 | Ferit | PDF megtekintése |
MB 609 F 400 | 70 | 350 | Ferit | PDF megtekintése |
MB 609 F 500 | 85 | 450 | Ferit | PDF megtekintése |
MB 609 F 600 | 100 | 550 | Ferit | PDF megtekintése |
MB 609 F 700 | 150 | 650 | Ferit | PDF megtekintése |
MB 609 F 800 | 190 | 750 | Ferit | PDF megtekintése |
MB 609 F 900 | 205 | 850 | Ferit | PDF megtekintése |
MB 609 F 1000 | 220 | 950 | Ferit | PDF megtekintése |
Neodímium változat
Termék | Max. kapacitás (m3/h) | Munkaszélesség (mm) | Mágnes típus | Adatlap (EN) |
---|---|---|---|---|
MB 609 N 300 | 55 | 250 | Neodym | PDF megtekintése |
MB 609 N 400 | 70 | 350 | Neodym | PDF megtekintése |
MB 609 N 500 | 85 | 450 | Neodym | PDF megtekintése |
MB 609 N 600 | 100 | 550 | Neodym | PDF megtekintése |
MB 609 N 700 | 150 | 650 | Neodym | PDF megtekintése |
MB 609 N 800 | 190 | 750 | Neodym | PDF megtekintése |
MB 609 N 900 | 205 | 850 | Neodym | PDF megtekintése |
MB 609 N 1000 | 220 | 950 | Neodym | PDF megtekintése |
ú>
ú>
Mely iparágakban használják a mágneses dobokat?

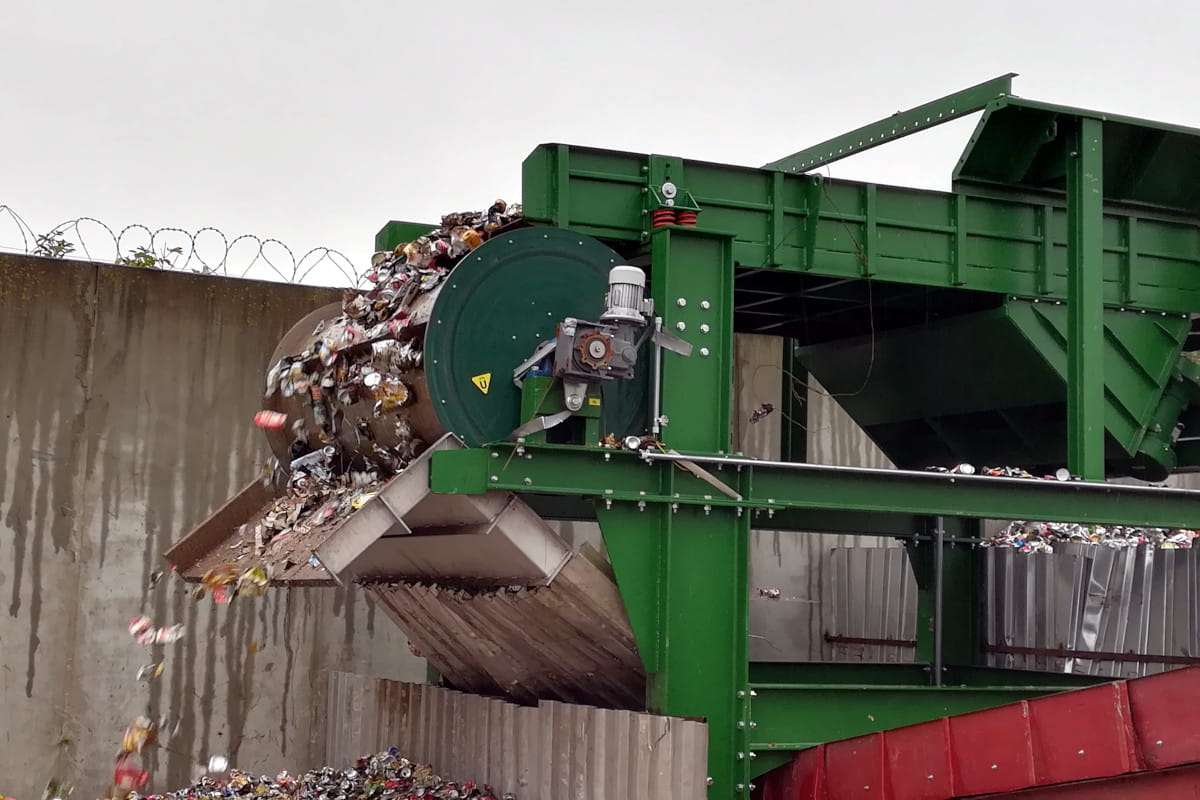

A mágneses dobokat elsősorban az újrahasznosítás és hulladékfeldolgozás, fafeldolgozás, élelmiszer-feldolgozás, műanyagfeldolgozás, ásványbányászat és -feldolgozás, ipari kerámia- és üveggyártás stb. területén használják.
Újrahasznosítás és hulladékfeldolgozás
Gép- és öntödeipar
Papíripar
Dohánytermelés és -feldolgozás
Kerámia- és üvegipar
Bányaipar, kőfejtők
Cementgyárak és mészgyárak
Vegyipar, festékipar
Autóipar
Műanyag- és gumiipar
Hőerőművek
Fafeldolgozó ipar
