Átfolyós mágneses szeparátorok csővezetékekhez MSP-MC
Az MSP-MC csővezeték rendszerekben használatos mágneses szeparátor kifejezetten a folyékony vagy könnyen áteresztő anyagáramban található ferromágneses részecskék elválasztására szolgál.
Az átfolyós szeparátor felépítése
Ennek a rácsos mágneses elválasztónak (kézi vagy félautomata tisztítással) az alapja egy rozsdamentes acél mágnescső rendszer. A kialakított mágneses szűrő nagyon intenzíven érintkezik az áramló anyaggal és a nagyon erős állandó mágneseknek köszönhetően a legkisebb fémszennyeződéseket is képes felfogni, amely nagyon magas szintű elválasztást biztosít.
Hogyan működik az áramlási mágneses szeparátor?
A felfogott mágneses részecskék az elválasztási folyamat során a mágnescsövek hátsó burkolatához tapadnak, így nem akadályozzák a megtisztított anyag áramlását, ugyanakkor védve is vannak az anyag áramlásától, amely így nem tudja magával sodorni a már felfogott fémszennyeződéseket. A mágneses részecskék leghatékonyabb elválasztása érdekében a csőrendszerhez használatos mágneses szeparátor rendkívül erős neodímium NdFeB mágnesekkel van felszerelve.
Hogyan történik az áramlási elválasztó tisztítása?
A kézi tisztítás során a szeparátor testét eltávolítják, a mágneses magokat a vezérlőkar segítségével a felső helyzetbe mozgatják és a beszorult ferromágneses szennyeződések maguktól lehullanak ( igény esetén a csövek vízzel leöblíthetők). Nagyobb méretű áramlási szeparátornál vagy ha a megtisztítandó anyag nagy mennyiségben tartalmaz fémszennyeződéseket a lemágnesezési folyamatot pneumatikus rendszerekkel hajtják végre, amely automatikus vezérléssel és szabályzással működik.
A csővezetékhez használt MSP-MC mágneses szeparátor további előnyei:
• beépített mágnescső zár (megakadályozza, hogy illetéktelen személyek manipuláljanak a szeparátorral)- elválasztó rendszer, amely biztosítja, hogy a folyadék nagyon erős mágneses térnek legyen kitéve maximális ideig (a mágneses csövek teljes hosszának használatának köszönhetően rendkívül magas mágneses elválasztási hatékonyság érhető el)
- mechanikus szűrő (a nem mágneses szennyeződések felfogására)
Ezt a mágneses szeparátort a magon mért 18 700 G, a mágnescső felületén pedig 11 700 G maximális indukcióval tudjuk gyártani. Tolenrancia +/- 10 %.
Mit várhat el tőlünk?
Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.
1.
Jövünk
2.
Felmérjük és megtervezzük
3.
Méretre gyártjuk
4.
Telepítjük
5.
Beüzemeljük és betanítjuk
6.
Autorizált szervízt biztosítunk
Garantáljuk a mintaanyag letesztelését 3 napon belül!
Győződjön meg róla, hogy berendezéseink tökéletesen megfelelnek elvárásainak!
INGYENESEN elvégezzük alapanyaga tesztelését saját szeparátorainkon!
Milyen csőhöz csatlakoztatható a szeparátor?
Alapkivitelben 50-250 mm-es csatlakozási átmérőben gyártunk, azonban a csatlakozási méreteket és a csőrendszerhez való csatlakozás módját (karima, csavaros idom, speciális csatlakozások) az Ön igényei szerint testre tudjuk szabni.
SOLLAU – termékeinket igazi profik hegesztik!
A SOLLAU cég által alkalmazott irányelvek:
PED 2014 / 68 / EU a nyomástartó berendezések hegesztésére és forgalmazására vonatkozóan, EN-ISO 3834 – 2 Bizonyítvány, EN 1090 - 2, EN 13480 - 1 - 5, EN 13445 - 1 - 5 szerint

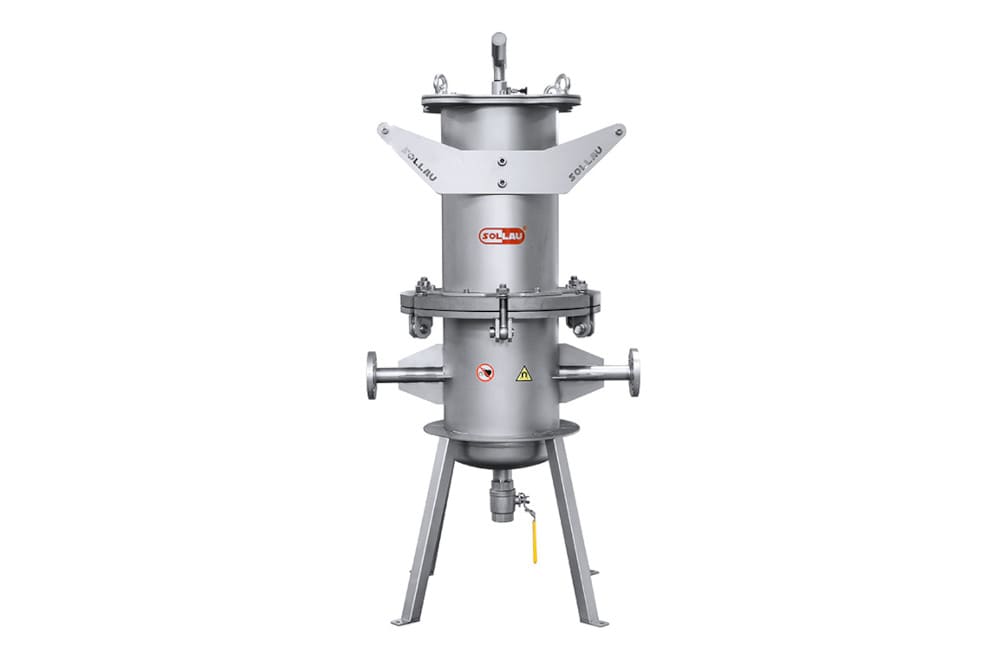

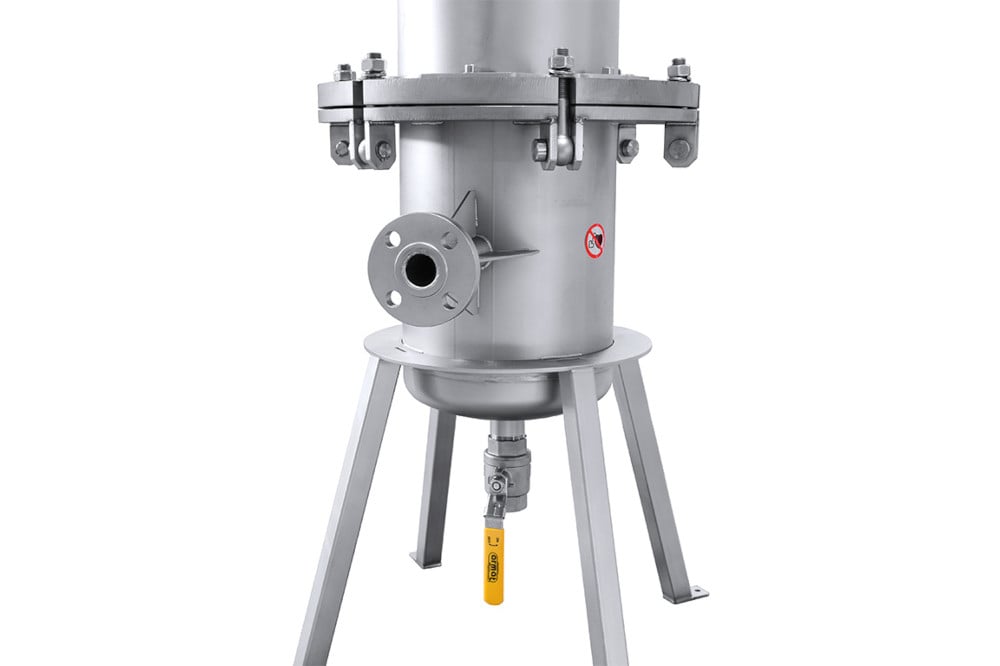

MSP-MC PIRANHA
- Magas szakítóerő
- Integrált mágnescsőzár
- Tartós, teljesen rozsdamentes egy- vagy duplafalú kivitel
- Nyomásállóság 10 bar-ig
- 18 700 Gauss a magon és 12 200 Gauss a burkolaton
- Elválasztó rendszer a mágnescsövek teljes hosszában történő használatához
Ezt a típusú szeparátort duplafalú változatban is szállítjuk, amely lehetővé teszi a szeparátor áramlási részének felmelegítését és ezáltal megakadályozza a magasabb hőmérsékleten szállított folyadékok, például szirup vagy csokoládé megszilárdulását.
| Termék | Áramlás (l/min.) | Csatlakozás átmérője (mm) | Adatlap (EN) |
|---|---|---|---|
| MSP-MC 50 N PIRANHA | 500 | 50 | PDF megtekintése |
| MSP-MC 65 N PIRANHA | 600 | 65 | PDF megtekintése |
| MSP-MC 80 N PIRANHA | 900 | 80 | PDF megtekintése |
| MSP-MC 100 N PIRANHA | 1100 | 100 | PDF megtekintése |
| MSP-MC 150 N PIRANHA | 6500 | 150 | PDF megtekintése |
| MSP-MC 200 N PIRANHA | 6800 | 200 | PDF megtekintése |
| MSP-MC 250 N PIRANHA | 6900 | 250 | PDF megtekintése |
Duplafalú kialakítás
| Termék | Csatlakozás átmérője (mm) | Adatlap (EN) |
|---|---|---|
| MSP-MC 50/2 N PIRANHA | 50 | PDF megtekintése |
| MSP-MC 100/2 N PIRANHA | 100 | PDF megtekintése |
| MSP-MC 150/2 N PIRANHA | 150 | PDF megtekintése |
A mágneses indukció e három fokozatában gyártunk mágneses szeparátorokat
Néhány termék ebből a modellcsaládból azonnal rendelkezésre áll . Folyamatosan bővítjük a raktáron lévő mágneses szeparátorok kínálatát, hogy azonnal szállítani tudjuk az Ön részére. Az aktuális elérhetőségről érdeklődjön értékesítési képviselőnknél.

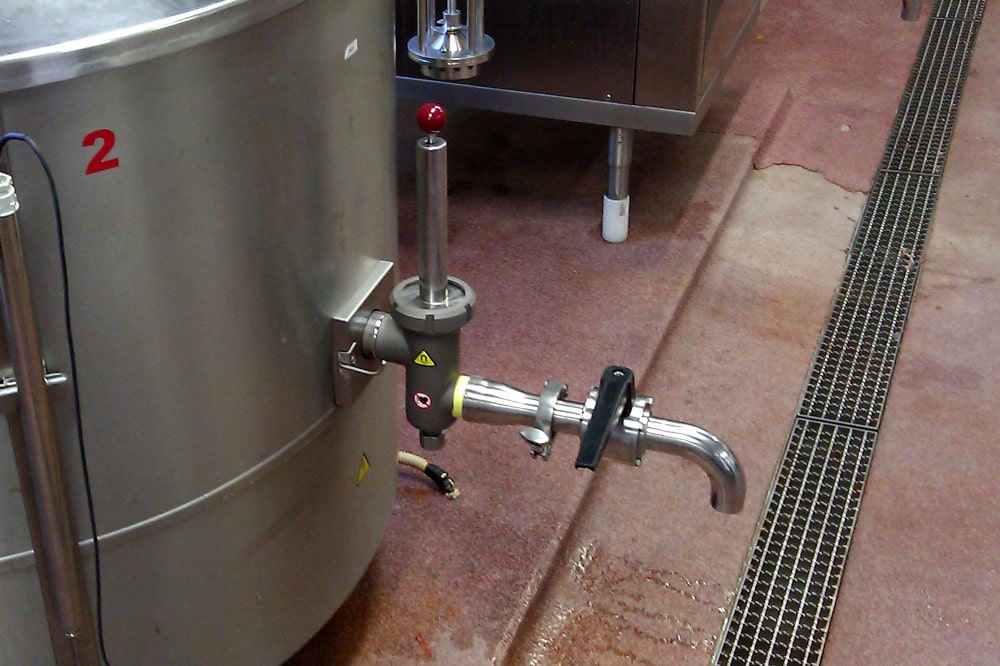

MSP-MC EKO SEA SNAKE
- Magas szakítóerő
- Tartós, teljesen rozsdamentes kivitel
- Nyomásállóság 10 bar-ig
- 11.500 Gauss a felületen
- Alacsony vételár
- Kis súly és kis méretek
Az MSP-MC EKO a csőrendszer mágneses elválasztók gazdaságos változata, amelyet kifejezetten a ferromágneses részecskék folyékony anyagáramból való leválasztására terveztek kis átmérőjű csövekhez (a rozsdamentes acél házban csak egyetlen mágneses cső található az elválasztó testében).
A szabványos MSP-MC kivitelhez hasonlóan a befogott mágneses részecskék a mágnescső hátuljához tapadnak, így nem akadályozzák a megtisztított anyag áramlását, ugyanakkor védve vannak attól, hogy az anyagáram magával sodorja a már felfogott fémszennyeződést. A kézi tisztítás során a csavarokat meglazítják és az elválasztó testét eltávolítják a csőrendszerből. Ezután a vezérlőkar segítségével a mágneses magot felső helyzetbe állítják és a felfogott ferromágneses szennyeződések maguktól lehullanak a fedő rozsdamentes acél burkolat felületéről (szükség esetén a cső további öblítése is lehetséges vízzel).
| Termék | Csatlakozás átmérője (hüvelykben) | Adatlap (EN) |
|---|---|---|
| MSP-MC EKO 1/2 N SEA SNAKE | 1/2" | PDF megtekintése |
| MSP-MC EKO 3/4 N SEA SNAKE | 3/4" | PDF megtekintése |
| MSP-MC EKO 1 N SEA SNAKE | 1" | PDF megtekintése |
| MSP-MC EKO 1 1/4 N SEA SNAKE | 1 1/4" | PDF megtekintése |
MSP-SC ORCA
- Félautomata tisztítás, az szeparátort nem szükséges eltávolítani a csőrendszerből
- Magas szakítóerő
- Tartós, teljesen rozsdamentes egy- és kétfalú kivitel
- Nyomásállóság 10 bar-ig
- 18 700 Gauss a magon és 12 200 Gauss a burkolaton
- A pneumatikus dugattyú jelentősen megkönnyíti a tisztítást, különösen a nagyobb átmérőjű szeparátorok esetében
Az MSP-SC csővezetékrendszer félautomata tisztítású mágneses szeparátora az MSP-MC szabványos szeparátor félautomata változata.
Az MSP-SC szeparátor fel van szerelve
- csapóajtókkal az anyagbementetnél és a kimenetnél is
- szelepekkel az öblítővíz bemenetéhez és a Fe szennyeződések kiáramlásához
- FESTO pneumatikus dugattyúval a mágneses magok kihúzásához a szeparátor tisztítása során
A működési elv ugyanaz, mint a kézi változatoknál, azonban a szeparátor tisztítása jelentősen leegyszerűsödik és könnyebbé válik.
A félautomata változat fő előnyei:
- a tisztítás során nem szükséges a szeparátor testét eltávolítani a csőrendszerből
- a pneumatikusan vezérelt dugattyúnak köszönhetően a mágneses magok kezelése nagymértékben megkönnyíthető (ami különösen fontos a nagyobb átmérőjű elválasztóknál, illetve abban az esetben is, ha az anyag erősen kontaminált Fe szennyeződéssel).
A tisztítás során csapóajtókkal manuálisan leállítják az anyagáram be- és kilépését, majd a pneumatikus dugattyú segítségével a mágneses magot kihúzzák a rozsdamentes védőcsövekből felső helyzetbe. Ezt követően az öblítő- és lefolyócsövek szelepeit kézzel kinyitják, majd a rozsdamentes acél fedőcsövek felületéről lemossák a szennyeződést az öblítővízzel, amely a szeparátor alsó részén található lefolyónyíláson keresztül távozik. Ezután ismét bezárják a leeresztő szelepet, valamint az öblítővíz bevezető szelepét és a mágneses magokat az alsó (munka) helyzetbe állítják. Kinyitják az anyag be- és kimenetét és a mágneses elválasztási folyamat a következő tisztításig folytatódik.
| Termék | Csatlakozás átmérője (v mm) | Adatlap (EN) |
|---|---|---|
| MSP-SC 50 N ORCA | 50 | PDF megtekintése |
| MSP-SC 100 N ORCA | 100 | PDF megtekintése |
| MSP-SC 150 N ORCA | 150 | PDF megtekintése |
| MSP-SC 200 N ORCA | 200 | PDF megtekintése |
| MSP-SC 250 N ORCA | 250 | PDF megtekintése |
A mágneses indukció e három fokozatában gyártunk mágneses szeparátorokat

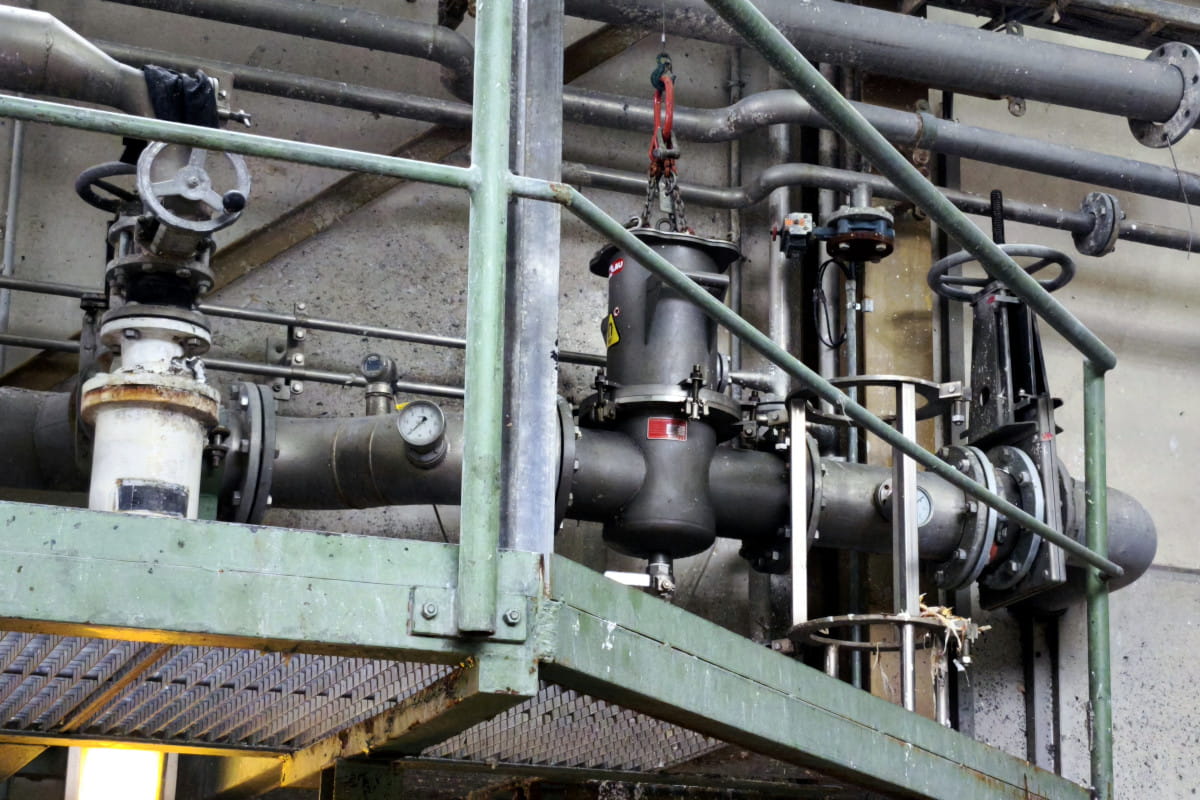

- Hogyan távolítsuk el a fémszennyeződések 98%-át a cellulózból, ha a szeparátor nehezen elérhető helyen van? (esettanulmány)
- Hogyan távolítsuk el a nem kívánt fémeket a fermentált biomasszából? (esettanulmány)
- Vasszennyeződések elválasztása hűtő emulzióból (esettanulmány)
- Fémek szétválasztása a papírgyártásban (esettanulmány)
Mely iparágakban alkalmazzák az átfolyós mágneses szeparátort?
A mágneses szeparátor csőrendszerekhez robusztus rozsdamentes acél szerkezetű, a ritkaföldfém neodímium mágneseknek köszönhetően pedig nagy teljesítménnyel rendelkezik. Egyszerű telepítés és könnyű karbantartás jellemzi. Főleg a kerámia- és vegyiparban, az élelmiszeriparban, valamint az egészségügyi és higiéniai műveletekben használják.
