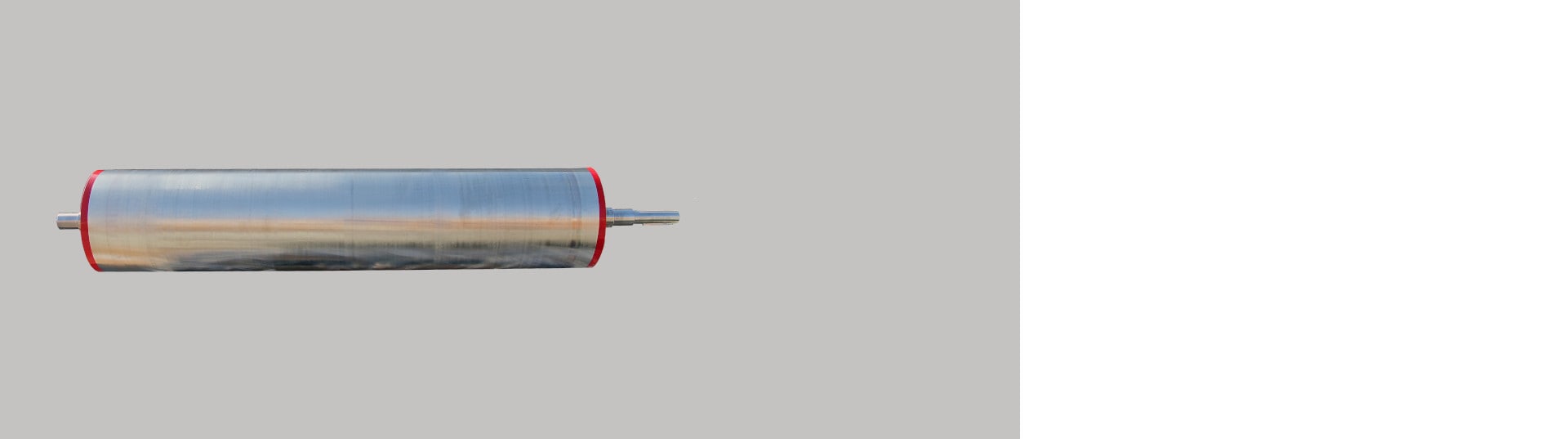

Mágneses hengerek MV hevederes szállítószalagokhoz

A mágneses henger a ferromágneses részecskék folyamatos és automatikus elválasztására szolgál ömlesztett anyagokból. A tengelyen forgó mágneses henger belsejében egy ferrit vagy neodímium mágnesekből álló mágneses magot helyeznek el.

A mágneses henger telepítése

A mágneses henger általában a szállítószalagba van beépítve és annak szerves részévé válik, ellentétben a mágneses dobbal.

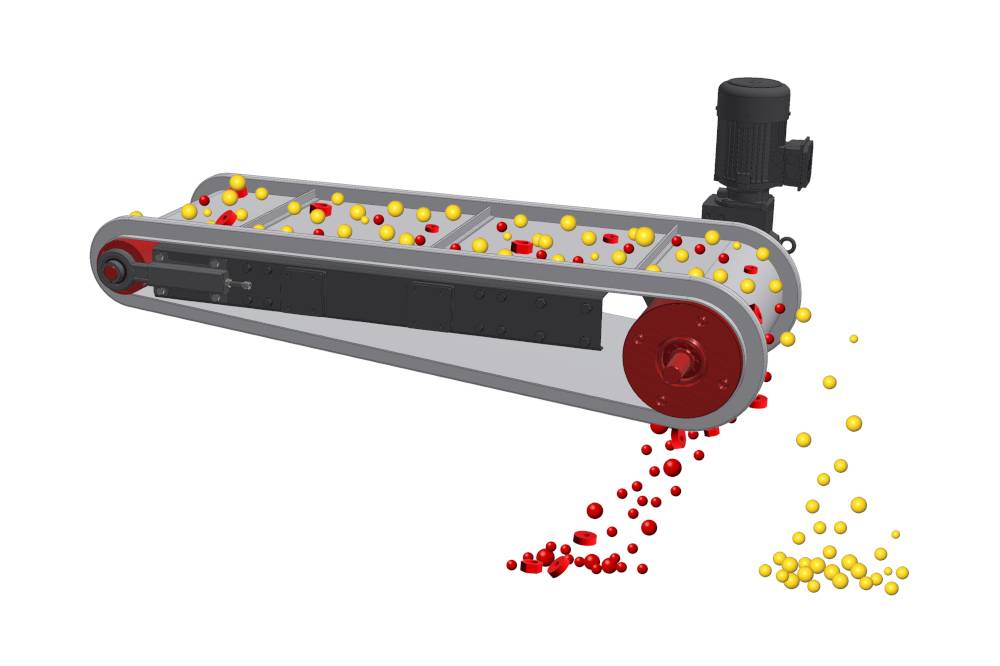

Hogyan működik a mágneses henger?

A szállítószalagon szállított anyagból a fémes szennyeződéseket a mágneses tér megfogja és a henger tengelyén túlra viszi. A nem mágneses részecskék a gravitáció hatására már korábban, a henger előtti elkülönített zónában esnek le.

Miért válassza a SOLLAU mágneses hengerek?

PDF letöltése
(méret 704 kB)

Mit várhat el tőlünk?

Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.

1.
Jövünk

2.
Felmérjük és megtervezzük

3.
Méretre gyártjuk

4.
Telepítjük

5.
Beüzemeljük és betanítjuk

6.
Autorizált szervízt biztosítunk

Garantáljuk a mintaanyag letesztelését 3 napon belül!

Győződjön meg róla, hogy berendezéseink tökéletesen megfelelnek elvárásainak!
INGYENESEN elvégezzük alapanyaga tesztelését saját szeparátorainkon!

Részletes leírás

Ajánlások

A mágneses henger mágneses tere körülbelül 100 mm magasságot ér el, ezért azt javasoljuk, hogy a szállítószalagon szállított anyag magassága ne haladja meg a 80 mm-t.

A mágneses henger előnyei

A mágneses henger gyártása során felhasznált anyagok minőségének (rozsdamentes acél, permanens ferrit vagy neodímium NdFeB mágnesek rendszere) és robusztus felépítésének köszönhetően a mágneses henger megbízható, karbantartást nem igénylő, könnyen telepíthető, könnyen kezelhető és hosszú élettartamú berendezés.

Az állandó ferritmágnesek alkalmazásával szinte korlátlan élettartam garantált, azonban ha nagyobb mágneses erő vagy kis ferromágneses részecskék befogása szükséges, ajánljuk a ritkaföldfémekből származó rendkívül erős neodímium mágnesekkel felszerelt változat választását.

SOLLAU – termékeinket igazi profik hegesztik!

A SOLLAU cég által alkalmazott irányelvek:
PED 2014 / 68 / EU a nyomástartó berendezések hegesztésére és forgalmazására vonatkozóan, EN-ISO 3834 – 2 Bizonyítvány, EN 1090 - 2, EN 13480 - 1 - 5, EN 13445 - 1 - 5 szerint

Modell sorozat

MV 154

MV mágneses henger 154 mm átmérővel
Mágneses indukció 2 900 G-ig a héjon

RÉSZLETEK

Ferrit változat

Termék	Max. kapacitás (m³/h)	A szállítószalag megfelelő szélessége (mm)	Henger átmérő (mm)	Mágnes típus	Adatlap (EN)
MV 154 F 200	15	200	154	Ferit	PDF megtekintése
MV 154 F 300	20	300	154	Ferit	PDF megtekintése
MV 154 F 400	25	400	154	Ferit	PDF megtekintése
MV 154 F 500	30	500	154	Ferit	PDF megtekintése
MV 154 F 600	35	600	154	Ferit	PDF megtekintése
MV 154 F 700	40	700	154	Ferit	PDF megtekintése
MV 154 F 800	45	800	154	Ferit	PDF megtekintése
MV 154 F 900	50	900	154	Ferit	PDF megtekintése
MV 154 F 1000	60	1000	154	Ferit	PDF megtekintése

Neodímium változat

Termék	Max. kapacitás (m³/h)	A szállítószalag megfelelő szélessége (mm)	Henger átmérő (mm)	Mágnes típus	Adatlap (EN)
MV 154 N 200	15	200	154	Neodym	PDF megtekintése
MV 154 N 300	20	300	154	Neodym	PDF megtekintése
MV 154 N 400	25	400	154	Neodym	PDF megtekintése
MV 154 N 500	30	500	154	Neodym	PDF megtekintése
MV 154 N 600	35	600	154	Neodym	PDF megtekintése
MV 154 N 700	40	700	154	Neodym	PDF megtekintése
MV 154 N 800	45	800	154	Neodym	PDF megtekintése
MV 154 N 900	50	900	154	Neodym	PDF megtekintése
MV 154 N 1000	60	1000	154	Neodym	PDF megtekintése

MV 204

MV mágneses henger 204 mm átmérővel
Mágneses indukció 3 700 G-ig a héjon

RÉSZLETEK

Ferrit változat

Termék	Max. kapacitás (m³/h)	A szállítószalag megfelelő szélessége (mm)	Henger átmérő (mm)	Mágnes típus	Adatlap (EN)
MV 204 F 200	20	200	204	Ferit	PDF megtekintése
MV 204 F 300	25	300	204	Ferit	PDF megtekintése
MV 204 F 400	30	400	204	Ferit	PDF megtekintése
MV 204 F 500	35	500	204	Ferit	PDF megtekintése
MV 204 F 600	40	600	204	Ferit	PDF megtekintése
MV 204 F 700	45	700	204	Ferit	PDF megtekintése
MV 204 F 800	50	800	204	Ferit	PDF megtekintése
MV 204 F 900	60	900	204	Ferit	PDF megtekintése
MV 204 F 1000	75	1000	204	Ferit	PDF megtekintése

Neodímium változat

Termék	Max. kapacitás (m³/h)	A szállítószalag megfelelő szélessége (mm)	Henger átmérő (mm)	Mágnes típus	Adatlap (EN)
MV 204 N 200	20	200	204	Neodym	PDF megtekintése
MV 204 N 300	25	300	204	Neodym	PDF megtekintése
MV 204 N 400	30	400	204	Neodym	PDF megtekintése
MV 204 N 500	35	500	204	Neodym	PDF megtekintése
MV 204 N 600	40	600	204	Neodym	PDF megtekintése
MV 204 N 700	45	700	204	Neodym	PDF megtekintése
MV 204 N 800	50	800	204	Neodym	PDF megtekintése
MV 204 N 900	60	900	204	Neodym	PDF megtekintése
MV 204 N 1000	75	1000	204	Neodym	PDF megtekintése

MV 219

MV mágneses henger 219 mm átmérővel
Mágneses indukció 3 700 G-ig a héjon

RÉSZLETEK

Ferrit változat

Termék	Max. kapacitás (m³/h)	A szállítószalag megfelelő szélessége (mm)	Henger átmérő (mm)	Mágnes típus	Adatlap (EN)
MV 219 F 200	20	200	219	Ferit	PDF megtekintése
MV 219 F 300	25	300	219	Ferit	PDF megtekintése
MV 219 F 400	30	400	219	Ferit	PDF megtekintése
MV 219 F 500	35	500	219	Ferit	PDF megtekintése
MV 219 F 600	40	600	219	Ferit	PDF megtekintése
MV 219 F 700	45	700	219	Ferit	PDF megtekintése
MV 219 F 800	50	800	219	Ferit	PDF megtekintése
MV 219 F 900	55	900	219	Ferit	zobrazit PDF
MV 219 F 1000	60	1000	219	Ferit	PDF megtekintése
MV 219 F 1100	65	1100	219	Ferit	PDF megtekintése
MV 219 F 1200	70	1200	219	Ferit	PDF megtekintése
MV 219 F 1300	75	1300	219	Ferit	PDF megtekintése
MV 219 F 1400	80	1400	219	Ferit	PDF megtekintése
MV 219 F 1500	85	1500	219	Ferit	PDF megtekintése

Neodímium változat

Termék	Max. kapacitás (m³/h)	A szállítószalag megfelelő szélessége (mm)	Henger átmérő (mm)	Mágnes típus	Adatlap (EN)
MV 219 N 200	20	200	219	Neodym	PDF megtekintése
MV 219 N 300	25	300	219	Neodym	PDF megtekintése
MV 219 N 400	30	400	219	Neodym	PDF megtekintése
MV 219 N 500	35	500	219	Neodym	PDF megtekintése
MV 219 N 600	40	600	219	Neodym	PDF megtekintése
MV 219 N 700	45	700	219	Neodym	PDF megtekintése
MV 219 N 800	50	800	219	Neodym	PDF megtekintése
MV 219 N 900	55	900	219	Neodym	PDF megtekintése
MV 219 N 1000	60	1000	219	Neodym	PDF megtekintése
MV 219 N 1100	65	1100	219	Neodym	PDF megtekintése
MV 219 N 1200	70	1200	219	Neodym	PDF megtekintése
MV 219 N 1300	75	1300	219	Neodym	PDF megtekintése
MV 219 N 1400	80	1400	219	Neodym	PDF megtekintése
MV 219 N 1500	85	1500	219	Neodym	PDF megtekintése

MV 254

MV mágneses henger 254 mm átmérővel
Mágneses indukció 3 700 G-ig a héjon

RÉSZLETEK

Ferrit változat

Termék	Max. kapacitás (m³/h)	A szállítószalag megfelelő szélessége (mm)	Henger átmérő (mm)	Mágnes típus	Adatlap (EN)
MV 254 F 200	20	200	254	Ferit	PDF megtekintése
MV 254 F 300	25	300	254	Ferit	PDF megtekintése
MV 254 F 400	30	400	254	Ferit	PDF megtekintése
MV 254 F 500	35	500	254	Ferit	PDF megtekintése
MV 254 F 600	40	600	254	Ferit	PDF megtekintése
MV 254 F 700	45	700	254	Ferit	PDF megtekintése
MV 254 F 800	50	800	254	Ferit	PDF megtekintése
MV 254 F 900	60	900	254	Ferit	PDF megtekintése
MV 254 F 1000	75	1000	254	Ferit	PDF megtekintése

Néhány termék ebből a modellcsaládból azonnal rendelkezésre áll . Folyamatosan bővítjük a raktáron lévő mágneses szeparátorok kínálatát, hogy azonnal szállítani tudjuk az Ön részére. Az aktuális elérhetőségről érdeklődjön értékesítési képviselőnknél.

Írjon nekünk

Neodímium változat

Termék	Max. kapacitás (m³/h)	A szállítószalag megfelelő szélessége (mm)	Henger átmérő (mm)	Mágnes típus	Adatlap (EN)
MV 254 N 200	20	200	254	Neodym	PDF megtekintése
MV 254 N 300	25	300	254	Neodym	PDF megtekintése
MV 254 N 400	30	400	254	Neodym	PDF megtekintése
MV 254 N 500	35	500	254	Neodym	PDF megtekintése
MV 254 N 600	40	600	254	Neodym	PDF megtekintése
MV 254 N 700	45	700	254	Neodym	PDF megtekintése
MV 254 N 800	50	800	254	Neodym	PDF megtekintése
MV 254 N 900	60	900	254	Neodym	PDF megtekintése
MV 254 N 1000	75	1000	254	Neodym	PDF megtekintése

MV 304

MV mágneses henger 304 mm átmérővel
Mágneses indukció 4 200 G-ig a héjon

RÉSZLETEK

Ferrit változat

Termék	Max. kapacitás (m³/h)	A szállítószalag megfelelő szélessége (mm)	Henger átmérő (mm)	Mágnes típus	Adatlap (EN)
MV 304 F 200	15	200	304	Ferit	PDF megtekintése
MV 304 F 300	25	300	304	Ferit	PDF megtekintése
MV 304 F 400	35	400	304	Ferit	PDF megtekintése
MV 304 F 500	45	500	304	Ferit	PDF megtekintése
MV 304 F 600	55	600	304	Ferit	PDF megtekintése
MV 304 F 700	65	700	304	Ferit	PDF megtekintése
MV 304 F 800	75	800	304	Ferit	PDF megtekintése
MV 304 F 900	85	900	304	Ferit	PDF megtekintése
MV 304 F 1000	95	1000	304	Ferit	PDF megtekintése

Neodímium változat

Termék	Max. kapacitás (m³/h)	A szállítószalag megfelelő szélessége (mm)	Henger átmérő (mm)	Mágnes típus	Adatlap (EN)
MV 304 N 200	15	200	304	Neodym	PDF megtekintése
MV 304 N 300	25	300	304	Neodym	PDF megtekintése
MV 304 N 400	35	400	304	Neodym	PDF megtekintése
MV 304 N 500	45	500	304	Neodym	PDF megtekintése
MV 304 N 600	55	600	304	Neodym	PDF megtekintése
MV 304 N 700	65	700	304	Neodym	PDF megtekintése
MV 304 N 800	75	800	304	Neodym	PDF megtekintése
MV 304 N 900	85	900	304	Neodym	PDF megtekintése
MV 304 N 1000	95	1000	304	Neodym	PDF megtekintése

MV 406

MV mágneses henger 406 mm átmérővel
Mágneses indukció 4 200 G-ig a héjon

RÉSZLETEK

Ferrit változat

Termék	Max. kapacitás (m³/h)	A szállítószalag megfelelő szélessége (mm)	Henger átmérő (mm)	Mágnes típus	Adatlap (EN)
MV 406 F 300	35	300	406	Ferit	PDF megtekintése
MV 406 F 400	45	400	406	Ferit	PDF megtekintése
MV 406 F 500	55	500	406	Ferit	PDF megtekintése
MV 406 F 600	65	600	406	Ferit	PDF megtekintése
MV 406 F 700	75	700	406	Ferit	PDF megtekintése
MV 406 F 800	90	800	406	Ferit	PDF megtekintése
MV 406 F 900	120	900	406	Ferit	PDF megtekintése
MV 406 F 1000	140	1000	406	Ferit	PDF megtekintése

Neodímium változat

Termék	Max. kapacitás (m³/h)	A szállítószalag megfelelő szélessége (mm)	Henger átmérő (mm)	Mágnes típus	Adatlap (EN)
MV 406 N 300	35	300	406	Neodym	PDF megtekintése
MV 406 N 400	45	400	406	Neodym	PDF megtekintése
MV 406 N 500	55	500	406	Neodym	PDF megtekintése
MV 406 N 600	65	600	406	Neodym	PDF megtekintése
MV 406 N 700	75	700	406	Neodym	PDF megtekintése
MV 406 N 800	90	800	406	Neodym	PDF megtekintése
MV 406 N 900	120	900	406	Neodym	PDF megtekintése
MV 406 N 1000	140	1000	406	Neodym	PDF megtekintése

MV 506

MV mágneses henger 506 mm átmérővel
Mágneses indukció 4 200 G-ig a héjon

RÉSZLETEK

Ferrit változat

Termék	Max. kapacitás (m³/h)	A szállítószalag megfelelő szélessége (mm)	Henger átmérő (mm)	Mágnes típus	Adatlap (EN)
MV 506 F 300	45	300	506	Ferit	PDF megtekintése
MV 506 F 400	55	400	506	Ferit	PDF megtekintése
MV 506 F 500	70	500	506	Ferit	PDF megtekintése
MV 506 F 600	85	600	506	Ferit	PDF megtekintése
MV 506 F 700	105	700	506	Ferit	PDF megtekintése
MV 506 F 800	125	800	506	Ferit	PDF megtekintése
MV 506 F 900	145	900	506	Ferit	PDF megtekintése
MV 506 F 1000	180	1000	506	Ferit	PDF megtekintése

Neodímium változat

Termék	Max. kapacitás (m³/h)	A szállítószalag megfelelő szélessége (mm)	Henger átmérő (mm)	Mágnes típus	Adatlap (EN)
MV 506 N 300	45	300	506	Neodym	PDF megtekintése
MV 506 N 400	55	400	506	Neodym	PDF megtekintése
MV 506 N 500	70	500	506	Neodym	PDF megtekintése
MV 506 N 600	85	600	506	Neodym	PDF megtekintése
MV 506 N 700	105	700	506	Neodym	PDF megtekintése
MV 506 N 800	125	800	506	Neodym	PDF megtekintése
MV 506 N 900	145	900	506	Neodym	PDF megtekintése
MV 506 N 1000	165	1000	506	Neodym	PDF megtekintése

MV 609

MV mágneses henger 609 mm átmérővel
Mágneses indukció 4 200 G-ig a héjon

RÉSZLETEK

Ferrit változat

Termék	Max. kapacitás (m³/h)	A szállítószalag megfelelő szélessége (mm)	Henger átmérő (mm)	Mágnes típus	Adatlap (EN)
MV 609 F 300	55	300	609	Ferit	PDF megtekintése
MV 609 F 400	70	400	609	Ferit	PDF megtekintése
MV 609 F 500	85	500	609	Ferit	PDF megtekintése
MV 609 F 600	100	600	609	Ferit	PDF megtekintése
MV 609 F 700	150	700	609	Ferit	PDF megtekintése
MV 609 F 800	190	800	609	Ferit	PDF megtekintése
MV 609 F 900	205	900	609	Ferit	PDF megtekintése
MV 609 F 1000	220	1000	609	Ferit	PDF megtekintése

Fotó a gyakorlatból

Video

Esettanulmányok

Kétlépcsős mágneses leválasztás a fahulladék újrahasznosításában (esettanulmány)

Letöltések

Miért válassza a SOLLAU mágneses hengerek?

PDF letöltése
(méret 704 kB)

FAQ

1. Miben különbözik a mágneses henger MV a mágneses dob MBZ-től vagy MBO-tól?

A mágneses henger MV a szalagos szállítószalag közvetlen részévé válik, és annak fejgörgőjét vagy nyomógörgőjét váltja fel — az MBZ/MBO dobbal ellentétben tehát nem igényel különálló házegységet a szállítószalag mellett. A henger belsejében rögzített mágnesrúd helyezkedik el, amely körül a köpeny forog; a vaskontaminációk a henger tengelye mögé kerülnek, és elválnak a nem mágneses anyagtól, amely korábban, saját súlyától esik le.

2. Miért nem haladhatja meg az anyag magassága a mágneses henger MV szalagján a 80 mm-t?

A mágneses henger MV mágneses tere körülbelül 100 mm-re nyúlik a felszíntől — nagyobb rétegmagasság esetén a távolabbi zónákban lévő részecskék a mező hatókörén kívülre kerülnek, és a szeparáció hiányos lesz. Ezért javasoljuk, hogy az anyag magassága ne haladja meg a 80 mm-t; kétség esetén ingyenes tesztet végzünk az Ön anyagán, három napos garantált határidővel.

3. Milyen átmérőkben és kapacitásokban kaphatók a mágneses hengerek MV?

Az MV hengereket nyolc átmérőben szállítjuk, 154-től 609 mm-ig, legfeljebb 4 200 G mágneses térrel és 15-től 220 m³/h-ig terjedő átbocsátási kapacitással, a választott modelltől és a 200–1 500 mm-es szalagszélességtől függően. A gyártást az Ön sorának paramétereihez igazítjuk; egyes modellek azonnal raktárból elérhetők.

4. Mikor válasszunk ferrit és mikor neodím mágnesmag a mágneses henger MV-hez?

A ferritrúd gyakorlatilag korlátlan élettartammal rendelkezik, és alkalmas a durvább vasszemcsék standard szétválasztására. A neodím rúd (NdFeB) erősebb mágneses teret generál, és még a finom vagy gyengén mágneses szennyeződéseket is megragadja — megválasztását ott ajánljuk, ahol a ferrit nem elegendő, vagy ahol a kimeneti anyag maximális tisztasága a követelmény.

5. Mely iparágakban alkalmazzák leggyakrabban a mágneses hengereket MV?

Az MV hengerek elsősorban a famegmunkáló iparban és a fahulladék újrahasznosításában, a bányászatban és az építőiparban, a műanyag- és gumiipari feldolgozásban, a kerámia- és üvegiparban, valamint az élelmiszeriparban találnak alkalmazást. Megvédik a downstream berendezéseket — aprítókat, malmokat és szitákat — az anyagban lévő fémszennyeződések okozta károsodásoktól.

6. Milyen garancia és szerviz tartozik a mágneses henger MV szállításához?

Az MV hengerek mágnesmagjára 5 év garanciát vállalunk, és garanciális, valamint garanciát követő szervizt biztosítunk. Minden szállítás magában foglalja a helyszíni telepítést, az üzembe helyezést és a kezelők betanítását; ingyenesen elvégezzük anyagának tesztelését berendezéseinken, három napos garantált határidővel.

Mely iparágakban használják a mágneses hengert?

A mágneses hengereket elsősorban az újrahasznosítás és a hulladékfeldolgozás, a fafeldolgozás, a műanyagok, a bányászat és az ásványok feldolgozása stb. területén használják.
