Áramlási mágneses szűrők MSP-AC EKO
A mágneses áramlási szűrő MSP-AC EKO automatikus tisztítással kifejezetten a folyékony vagy könnyen áteresztő anyagáramban található ferromágneses részecskék elválasztására szolgál.
Az áramlási szűrő felépítése
Ennek az egyszerű, megfizethető, mégis rendkívül hatékony automatikus áramlási szűrőnek az alapja egy neodímium maggal töltött rozsdamentes acélcső. Ez a cső vízszintesen van elhelyezve az anyagot szállító csőrendszerbe és a legkisebb fémes szennyeződéseket is képes felfogni, így nagyon magas szintű elválasztást biztosít.
Az elválasztási folyamat során a befogott mágneses részecskék a mágnescső hátuljához tapadnak, így nem akadályozzák a tisztított anyag áramlását, ugyanakkor védve vannak attól, hogy az anyagáram magával sodorja azokat. A szabványos rácsos automata szeparátorok kis csöveivel (25 és 32 mm közötti átmérőjű) ellentétben az MSP-AC EKO lényegesen szélesebb csővekkel van felszerelve, ami nagymértékben növeli a szeparátor leválasztási képességét és egyúttal a tisztítási időközöket is meghosszabbítja (sokkal nagyobb mennyiségű szennyeződést képes felfogni).
A mágneses részecskék leghatékonyabb elválasztása érdekében a mágneses áramlási szeparátor rendkívül erős neodímium NdFeB mágnesekkel van felszerelve (lehetővé téve akár 9500 G mágneses indukció elérését a mágnescső rozsdamentes acél burkolatának felületén).
Hogyan tisztítható az áramlási szűrő?
Az automatikus tisztítás során az anyagáramlás be- és kimenete automatikusan záródik, az öblítővíz be- és kimeneti szelepe kinyílik, a neodímium mag automatikusan (akár mechanikusan beállított időközönként, akár a vezérlőegység által) kitolódik a rozsdamentes acél csőből a szeparátor felső részébe és a felfogott fémszemcséket a rozsdamentes acélcső felületéről öblítővízzel leöblítik a másodlagos csőágba. Az automatikus tisztítás nagyon gyors, nem igényel emberi beavatkozást és nem okoz nem kívánt leállást.
Az öblítővíz gazdaságos és ökológiai felhasználásának maximalizálása érdekében az öblítővíz kört további mágneses szeparátorral (a fémszemcséket az öblítővíztől való elválasztására) tudjuk felszerelni, így biztosítani tudjuk az öblítővíz tartós használatát az automatikus mágneses szűrő zárt körében. A mágneses szeparátor automatikus tisztítását mechanikusan állítható paraméterű pneumatikus elemek (tisztítási intervallum) biztosítják. Felár ellenében teljesen programozható vezérlőegységgel, érintőképernyős vezérlőpanellel is szállítható a mágneses szeparátor, amely gyors beállítást tesz lehetővé az adott alkalmazáshoz. Az automatikus tisztítással ellátott szeparátor gyakorlatilag bármilyen szennyezettségi fokú anyag tisztítására alkalmas és a teljesen automatizált gyártósorok vezérlőrendszerébe is integrálható.
A mágneses áramlási szűrő további előnyei
Ezt a típusú szeparátort duplafalú változatban is szállítjuk, amely lehetővé teszi a szeparátor áramlási részének felmelegítését és ezáltal megakadályozza a magasabb hőmérsékleten szállított keverékek, például szirup vagy csokoládé megszilárdulását.
Mit várhat el tőlünk?
Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.
1.
Jövünk
2.
Felmérjük és megtervezzük
3.
Méretre gyártjuk
4.
Telepítjük
5.
Beüzemeljük és betanítjuk
6.
Autorizált szervízt biztosítunk
Garantáljuk a mintaanyag letesztelését 3 napon belül!
Győződjön meg róla, hogy berendezéseink tökéletesen megfelelnek elvárásainak!
INGYENESEN elvégezzük alapanyaga tesztelését saját szeparátorainkon!
Milyen csőhöz csatlakozik a szűrő?
A mágneses áramlási szűrőt alapkivitelben 50-100 mm csatlakozási átmérőben gyártjuk, azonban a csatlakozási méreteket és a csőrendszerhez való csatlakozás módját (karima, csavaros idom, speciális csatlakozások) a megrendelő igényei szerint méretre tudjuk igazítani.
SOLLAU – termékeinket igazi profik hegesztik!
A SOLLAU cég által alkalmazott irányelvek:
PED 2014 / 68 / EU a nyomástartó berendezések hegesztésére és forgalmazására vonatkozóan, EN-ISO 3834 – 2 Bizonyítvány, EN 1090 - 2, EN 13480 - 1 - 5, EN 13445 - 1 - 5 szerint
MSP-AC EKO V0
BARRACUDA
- Szeparátor szelep és csapóajtók nélkül (a vevő biztosítja)
- Csatlakozási átmérő 20 - 150 mm
- Kis beépítési méretek
Pneumatikusan tisztított szelep nélküli változat. Az anyag a bemeneti csövön keresztül a szeparátorba áramlik és a vas-szennyeződéseket a mágnescső rozsdamentes acél felülete fogja fel. A tisztítás során a mágneses mag pneumatikusan kitolódik a rozsdamentes acél burkolatból és a felfogott szennyeződést lemossák, ahol a felfogott szennyeződések öblítésének és leeresztésének módját, valamint az anyagszállítás leállítását stb. a megrendelő maga intézi.
| Termék | Csatlakozás átmérője (mm) | Adatlap (EN) |
|---|---|---|
| MSP-AC EKO 20 V0 BARRACUDA | 20 | PDF megtekintése |
| MSP-AC EKO 40 V0 BARRACUDA | 40 | PDF megtekintése |
| MSP-AC EKO 50 V0 BARRACUDA | 50 | PDF megtekintése |
| MSP-AC EKO 80 V0 BARRACUDA | 80 | PDF megtekintése |
| MSP-AC EKO 100 V0 BARRACUDA | 100 | PDF megtekintése |
| MSP-AC EKO 125 V0 BARRACUDA | 125 | PDF megtekintése |
| MSP-AC EKO 150 V0 BARRACUDA | 150 | PDF megtekintése |

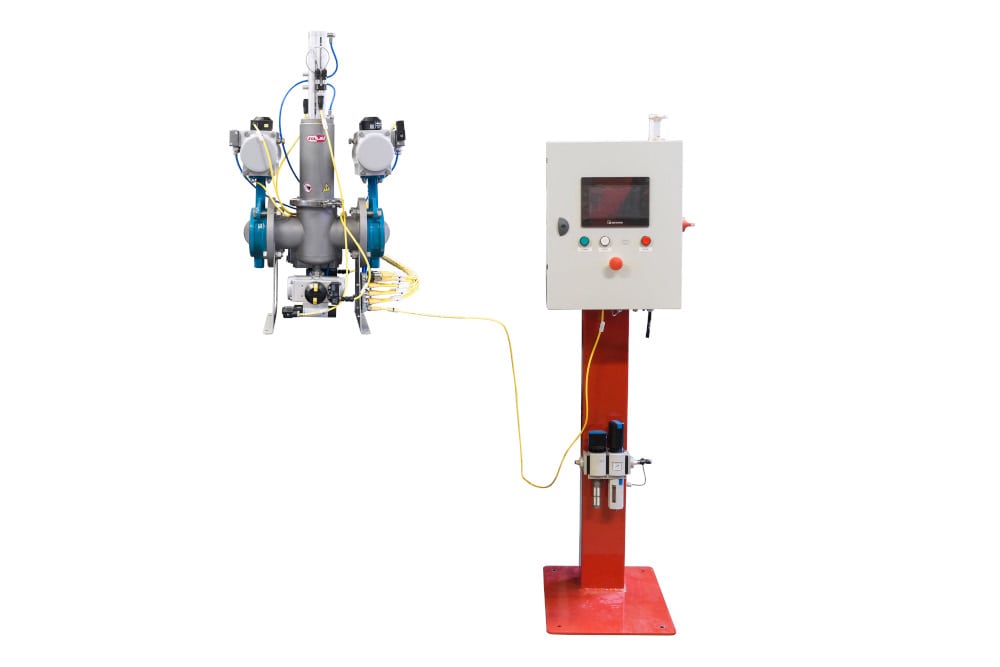

MSP-AC EKO V4
BARRACUDA
- Szaparátor szelepekkel és csapóajtókkal
- Teljesen automatikus működés
- Csatlakozási átmérő 20 - 150 mm
- Vezérlőpult kijelzővel
Pneumatikusan tisztított négyszelepes változat. Az anyag a bemeneti csövön keresztül a szeparátorba áramlik és a vas -szennyeződéseket a mágnescső rozsdamentes acél felülete fogja fel. A tisztítás során először leállítják az anyagáramlást, majd aktiválják a tisztítószelepet, a tisztítóközeg a szeparátorba áramlik, a mágneses mag pneumatikusan kitolódik és a felfogott Fe szennyeződéseket a tisztítófolyadék áramlása a hulladékba üríti (a lefolyócső kimenete is használható mintavételre) . Ezt követően a mágnes visszakerül alaphelyzetébe, a tisztítófolyadék-ellátás megszakad, a tisztítószelep deaktiválódik és a normál működés folytatódik.
| Termék | Csatlakozás átmérője (mm) | Adatlap (EN) |
|---|---|---|
| MSP-AC EKO 20 V4 BARRACUDA | 20 | PDF megtekintése |
| MSP-AC EKO 40 V4 BARRACUDA | 40 | PDF megtekintése |
| MSP-AC EKO 50 V4 BARRACUDA | 50 | PDF megtekintése |
| MSP-AC EKO 80 V4 BARRACUDA | 80 | PDF megtekintése |
| MSP-AC EKO 100 V4 BARRACUDA | 100 | PDF megtekintése |
| MSP-AC EKO 125 V4 BARRACUDA | 125 | PDF megtekintése |
| MSP-AC EKO 150 V4 BARRACUDA | 150 | PDF megtekintése |
Néhány termék ebből a modellcsaládból azonnal rendelkezésre áll . Folyamatosan bővítjük a raktáron lévő mágneses szeparátorok kínálatát, hogy azonnal szállítani tudjuk az Ön részére. Az aktuális elérhetőségről érdeklődjön értékesítési képviselőnknél.
Az MSP-AC EKO BARRACUDA egy automatikus átfolyós mágneses szűrő gazdaságos változata, amely folyékony vagy könnyen átjárható anyagokból 1 mikrontól fogja el a ferromágneses részecskéket. A 25–32 mm átmérőjű csövekkel rendelkező standard rácsszeparátorokkal ellentétben az EKO egy jóval szélesebb, 68 mm átmérőjű mágneses csővel van felszerelve, amelynek köszönhetően a befogófelület nagyobb, és a tisztítási ciklusok közötti időközök meghosszabbodnak. Az egyszerű kialakítás vonzó ár-teljesítmény arányt biztosít a szeparálási hatékonyság csökkentése nélkül.
A befogott mágneses részecskék a szeparálási folyamat során a mágneses cső hátsó részéhez tapadnak – vagyis az áramló anyagtól elfordított oldalon. Ennek köszönhetően a szennyeződések nem blokkolják az áramlást, és egyben védve vannak a szeparált közeg árama által történő véletlen lemosástól is. A szűrő így még magasabb szennyezettségi szint esetén is megszakítás nélkül üzemelhet.
A tisztítási ciklus során automatikusan lezárul az anyagbevezető és -kivezető nyílás, megnyílik az öblítővíz-bevezető, és a neodímium mag pneumatikusan kihúzódik a rozsdamentes acél csőből a szeparátor felső részébe – a befogott fémes részecskéket így a mellékvezeték-ágba mossák. A tisztítás gyors, nem igényli a kezelőszemélyzet jelenlétét, és nem okoz nem kívánt leállásokat; a tisztítási intervallum mechanikusan állítható, és opcionálisan teljesen programozható vezérlőegység érintőképernyővel szállítható.
Két fő változatot kínálunk: az MSP-AC EKO V0 BARRACUDA szelep nélküli verzió, amely ott alkalmazható, ahol az ügyfél saját maga gondoskodik az anyagbevezető lezárásáról – kompakt méretei jellemzik, és 20–150 mm átmérőkben érhető el. Az MSP-AC EKO V4 BARRACUDA teljesen automatikus verzió négy szeleppel, kijelzős vezérlőpanellel és a teljes tisztítási ciklus automatikus irányításával; szintén elérhető 20–150 mm átmérőkben.
A szűrő folyékony és könnyen átjárható anyagokból egyaránt alkalmas ferromágneses szennyeződések szeparálására, és rozsdamentes acélból készült higiénikus kivitelének köszönhetően az élelmiszeriparban is megfelel. Tipikusan gépgyártásban, vegy- és kerámiaiparban, valamint ipari hűtőkörökben alkalmazzák. Népszerű gazdaságos alternatívája a drágább és nagyobb, automatikus tisztítással rendelkező szeparátoroknak.
Igen, egyedi igények szerint gyártjuk. A standard csatlakozó átmérők 20–150 mm, a csatlakozás típusát (karima, csavarkötés vagy speciális csatlakozók) az igényeknek megfelelően alakítjuk. Azon üzemek számára, ahol fennáll a szállított közeg megszilárdulásának veszélye (pl. szirup vagy csokoládé), dupla köpenyű kivitelt kínálunk, amely lehetővé teszi az átfolyó rész fűtését. Felár ellenében teljesen programozható vezérlőegység érintőképernyővel szállítható, és az öblítőkörbe másodlagos mágneses szeparátor adható hozzá az öblítővíz ismételt felhasználásához.
Ingyenesen elvégezzük az Ön anyagának tesztjeit szeparátorainkkal – a teszteredményeket három napon belül garantáljuk. Egyes modellek azonnal átvehetők raktárunkból; az aktuális elérhetőségről értékesítési munkatársunknál érdeklődjön. A kezdeti felmérés és tervezés, az egyedi gyártás és telepítés, az üzembe helyezés, a kezelők oktatása és az autorizált szerviz révén a projektet az elejétől a végéig lekezeljük.
Mely iparágakban alkalmazzák a mágneses áramlási szűrőt?
A szeparátort rendkívül higiénikus kialakítása élelmiszeripari felhasználásra is alkalmassá teszi, azonban az MSP-AC Eko automata tisztítású mágneses áramlási szűrő felhasználási területe jóval szélesebb. Népszerű és gazdaságos helyettesítője a drága, terjedelmes és összetett, automatikus tisztítással rendelkező szeparátoroknak, ezért alkalmazható például a gépiparban, a vegyiparban, a kerámiaiparban és az ipari hűtőkben is.
