MD mágneses szállítószalagok
A mágneses szállítószalagok a ferromágneses alkatrészek szállítására szolgálnak. Felépítésüknek köszönhetően még az éles vagy olajozott alkatrészek is könnyen és biztonságosan kezelhetők. A láncos szállítószalaghoz mágneses rudak vannak rögzítve a fedő csúszólap alatt, amelyek mágneses tere megfogja a fémtárgyakat és a fedőlemez végére húzza azokat.
A mágneses szállítószalagok előnye, hogy nincsenek mozgó alkatrészeik (mint a szalagos szállítószalagban vagy a műanyag moduláris hevederes szállítószalagban), így a szállított darabok nem károsítják a szállítószalagot. A mágneses csúszó szállítószalag zárt szerkezetű, így porálló, olajozott részek szállítására is használható.
A mágneses szállítószalagokat leggyakrabban a következő területeken használják:
- Fémmegmunkáló üzemek – a fém alkatrészek szállítása
- Autóipar – lemezkezelés, munkadarabok és alkatrészek szállítása

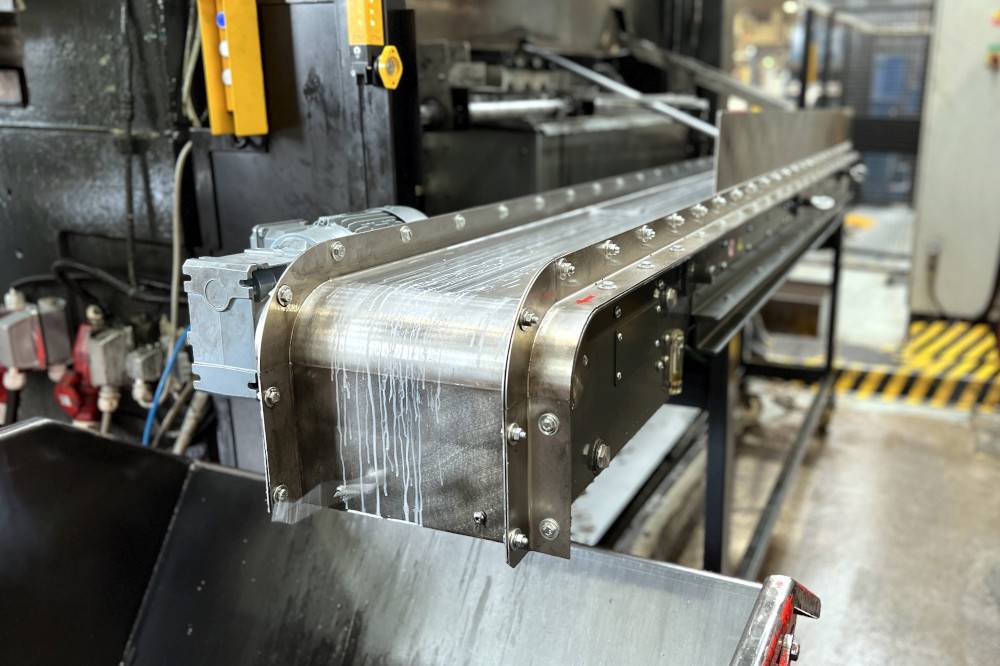

- Gépműhelyek - fémforgács kihordása a megmunkálás során
- Öntödék - öntvények szállítása
Két alapvető típusú mágneses szállítószalagot gyártunk:
- Egyenes mágneses szállítószalagok – fém alkatrészek vízszintes szállítására szolgálnak.
- Hajlított mágneses szállítószalagok – fém alkatrészek függőleges szállítására szolgálnak.
A mágneses szállítószalag kialakításának köszönhetően gyakorlatilag bármilyen hosszúságban le tudjuk azt gyártani .
Hogyan válasszuk ki a megfelelő mágneses erősséget?
A mágneses csúszó szállítószalagokat különböző típusú mágnesekkel tudjuk felszerelni. A szállítandó alkatrész jellemzői (súlya, méretei) alapján választjuk ki a megfelelő mágneseket, figyelembe vesszük a szállítószalag magasságára és a szállított alkatrészek hőmérsékletére vonatkozó követelményeket is.
Az alkalmazások túlnyomó többségéhez egy ferritmágneses mágneses szállítószalag megfelelő. Előnye az alacsony ára . Egyes alkatrészekhez vagy ha alacsony beépítési magasságra van szükség, a mágneses szállítószalagot a legerősebb neodímium mágnesekkel szereljük fel .
Az alkatrész méreteihez alkalmazkodva megfelelő távolságot javasolunk a szállítószalag mágneses sávjai között.
Nem kísérletezünk! Funkcionális megoldást kínálunk!
Tesztközpontunkban különböző típusú mágnesekkel felszerelt és más-más mágnessávokkal ellátott mágneses szállítószalagokkal rendelkezünk. Ennek köszönhetően ALAPOS TESZTELÉSEKET VÉGEZHETÜNK AZ ÖN ALKATRÉSZEIHEZ ALKALMAZKODVA és megtervezhetjük a legmegfelelőbb típusú mágneses szállítószalagot.
Garantáljuk a tesztek gyors lebonyolítását!
Jól tudjuk, mi fontos a Vásárlóknak - a mágneses szállítószalag zökkenőmentes és problémamentes működése!
Ezért úgy tervezzük meg őket, hogy kellően robusztusak legyenek és gyártásuk során nagy hangsúlyt fektetünk a minőségi kidolgozásra.
Arra is gondolunk, hogy karbantartásuk egyszerű és gyors legyen a kezelő számára. Ezért minden mágneses csúszó szállítószalag alapfelszereltsége tartalmazza:
- A hajtólánc automatikus feszítését
- Kémlelőablak vízjellel az olajszint ellenőrzéséhez
- Rendszer az olajtartály egyszerű leeresztéséhez
- Tölcsér az olaj kényelmes utántöltéséhez
Mit várhat el tőlünk?
Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.
1.
Jövünk
2.
Felmérjük és megtervezzük
3.
Méretre gyártjuk
4.
Telepítjük
5.
Beüzemeljük és betanítjuk
6.
Autorizált szervízt biztosítunk
Garantáljuk a mintaanyag letesztelését 3 napon belül!
Győződjön meg róla, hogy berendezéseink tökéletesen megfelelnek elvárásainak!
INGYENESEN elvégezzük alapanyaga tesztelését saját szeparátorainkon!

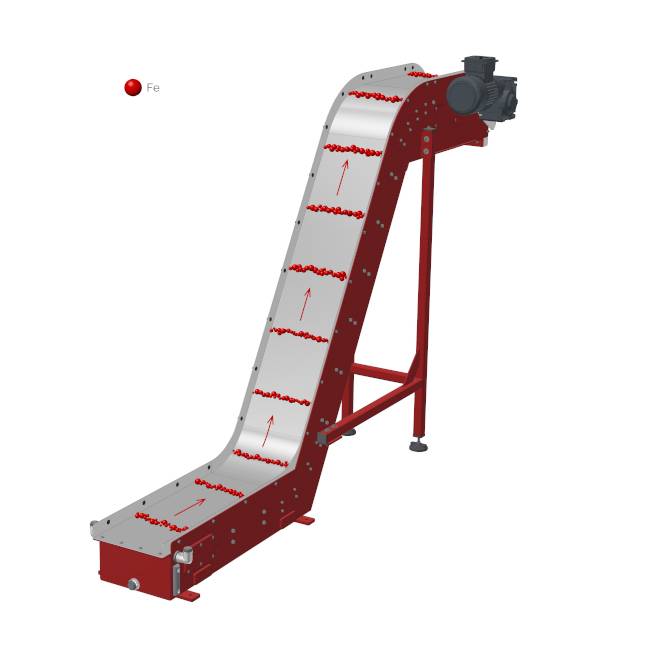

A mágneses szállítószalag felépítése
A mágneses szállítószalag magja egy láncos szállítószalagból áll, amelyen keresztirányban mágneses rudak vannak elhelyezve. A mágnesek erősségét és a mágneses szalagok közötti távolságot a kezelendő alkatrészek specifikációja alapján választjuk meg.
A fémtárgyak a mágneses tér hatására a szállítószalag elején a szalag felületéhez tapadnak és a burkolatlemez alatt lévő mágnesek mozgásának köszönhetően a szalag végére viszik őket, ahol aztán maguktól leesnek.
A láncos szállítószalag teljesen burkolva van, így a szállított alkatrészek csak a rozsdamentes acél fedőlappal érintkeznek.
A mágneses szállítószalag belsejében található olajtartály biztosítja a szállítószalagon belüli alkatrészek problémamentes működését.
A szállítószalag alatti tartószerkezetet az Ön igényeihez tudjuk igazítani.
Mit kell tudnunk a mágneses szállítószalag megfelelő megtervezéséhez?
- A szállított alkatrészek mérete
- A szállított alkatrészek súlya
- Az anyag, amelyből készültek
- Szükséges óránkénti kapacitás
- A mágneses szállítószalag szükséges hossza
- A szállítószalag magassága a padlótól a telepítés helyén
- Amennyiben más magasságba kell szállítani az alkatrészeket, akkor a kezdő-és célmagasságot, valamint a környező gépek elrendezését
- Az alkalmazás helyéről készült fénykép is segítséget nyújt
Az alkalmazási adatlap kitöltésével egyszerűen megadhatja a kért adatokat, amelyet kérésre azonnal elküldünk Önnek.

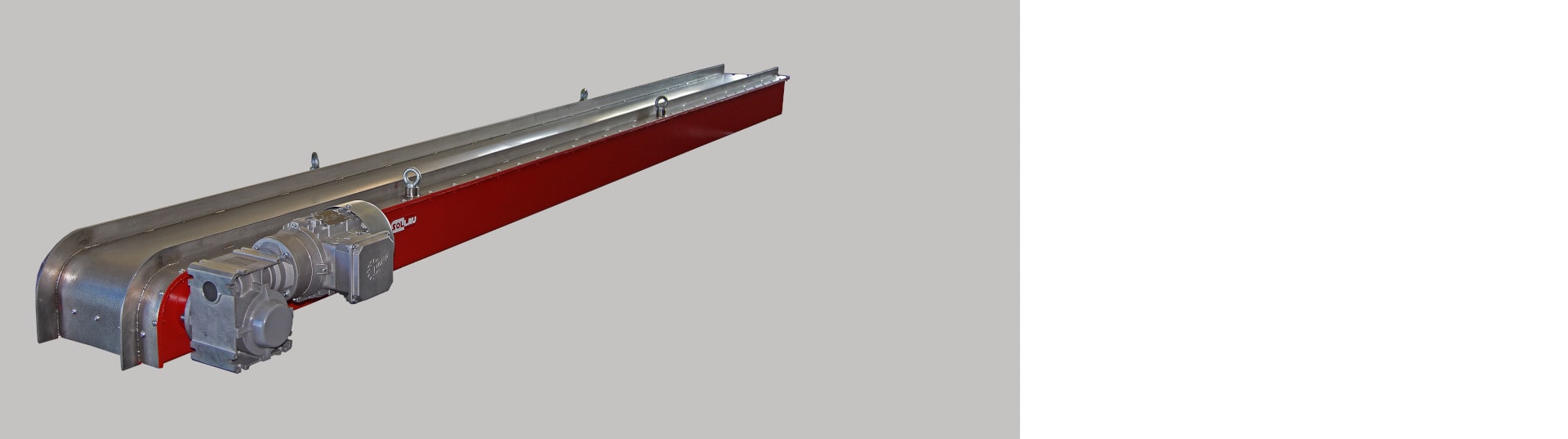

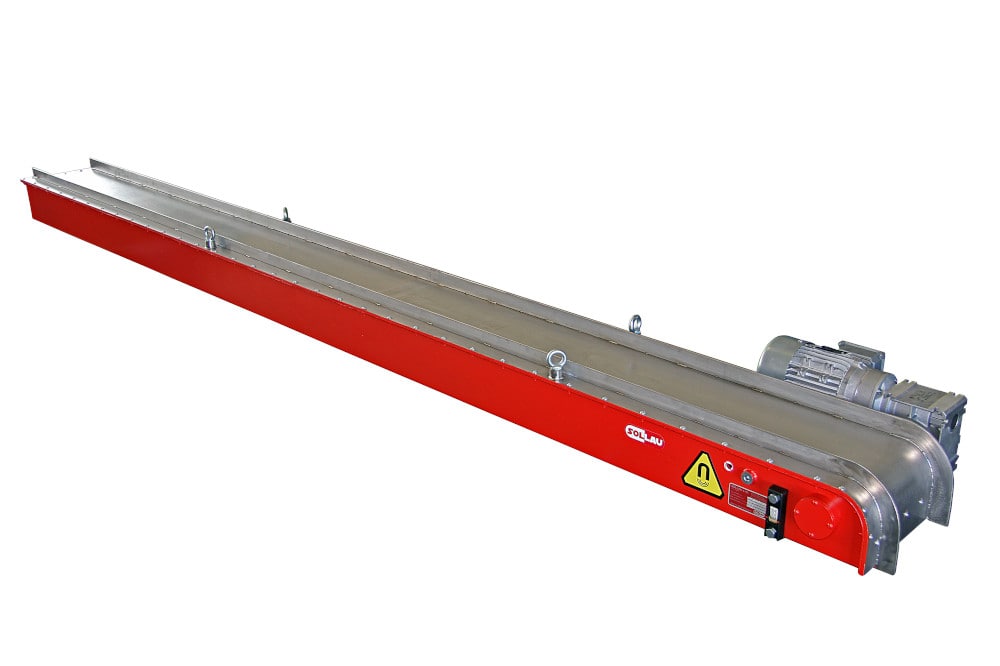

Egyenes mágneses szállítószalagok
Az egyenes mágneses szállítószalagok a fém alkatrészek vízszintes szállítására szolgálnak. A mágneses szállítószalag kialakításának köszönhetően gyakorlatilag bármilyen hosszúságban le tudjuk gyártani.
Gyártunk egyenes mágneses szállítószalagokat szabványos 200, 300, 400, 500 és 600 mm-es szélességben, de egyedi megrendelői igény esetén ettől eltérő szélességű mágneses szállítószalagot is le tudunk gyártani .
A mágneses szállítószalagok ferrit ( gyengébb ) vagy neodímium (erősebb) mágnesekkel vannak felszerelve. A neodímium mágnesekkel ellátott mágneses szállítószalagok előnye alacsony magasságuk, ami bizonyos alkalmazásoknál követelmény.
Mágneses szállítószalagokat HOT változatban - magas hőmérsékletre is tudunk szállítani. Itt a szállított alkatrész maximális hőmérséklete alapján választjuk ki a mágnesek típusát.
MD – F VIPER
- Ferrit mágnesek
- Alkalmas a legtöbb alkalmazáshoz
- A mágneses szállítószalag szabványos szélességei – 200, 300, 400, 500 és 600 mm
- Egyéni szélességű mágneses szállítószalag gyártásának lehetősége
- Vonzó ár/teljesítmény arány
- Max. üzemi hőmérséklet 80 °C
| Termék | Súly (kg) | Adatlap (EN) |
|---|---|---|
| MD 200x2000 F VIPER | 150 | PDF megtekintése |
| MD 200x4000 F VIPER | 300 | PDF megtekintése |
| MD 200x6000 F VIPER | 450 | PDF megtekintése |
| MD 300x2000 F VIPER | 225 | PDF megtekintése |
| MD 300x4000 F VIPER | 450 | PDF megtekintése |
| MD 300x6000 F VIPER | 675 | PDF megtekintése |
| MD 400x2000 F VIPER | 400 | PDF megtekintése |
| MD 400x4000 F VIPER | 800 | PDF megtekintése |
| MD 400x6000 F VIPER | 1200 | PDF megtekintése |
MD – N VIPER
- A legerősebb neodímium mágnesek
- Alkalmas nagyon kicsi vagy nagy és nehéz alkatrészek szállítására
- Alkalmas olyan alkalmazásokhoz, ahol a szállítószalag alacsony beépítési magasságára van szükség
- A mágneses szállítószalag szabványos szélességei – 200, 300, 400, 500 és 600 mm
- Más szélességű mágneses szállítószalag gyártásának lehetősége
- Max. üzemi hőmérséklet 80 °C
| Termék | Súly (kg) | Adatlap (EN) |
|---|---|---|
| MD 200x2000 N VIPER | 150 | PDF megtekintése |
| MD 200x4000 N VIPER | 300 | PDF megtekintése |
| MD 200x6000 N VIPER | 450 | PDF megtekintése |
| MD 300x2000 N VIPER | 225 | PDF megtekintése |
| MD 300x4000 N VIPER | 450 | PDF megtekintése |
| MD 300x6000 N VIPER | 675 | PDF megtekintése |
| MD 400x2000 N VIPER | 400 | PDF megtekintése |
| MD 400x4000 N VIPER | 800 | PDF megtekintése |
| MD 400x6000 N VIPER | 1200 | PDF megtekintése |
MD – VIPER HOT
- Magas üzemi hőmérsékletű alkalmazásokhoz
- A szükséges üzemi hőmérséklet és a szállítandó alkatrész specifikációja alapján választjuk ki a mágnesek típusát
- A mágneses szállítószalag szabványos szélességei – 200, 300, 400, 500 és 600 mm
- Más szélességű mágneses szállítószalag gyártásának lehetősége

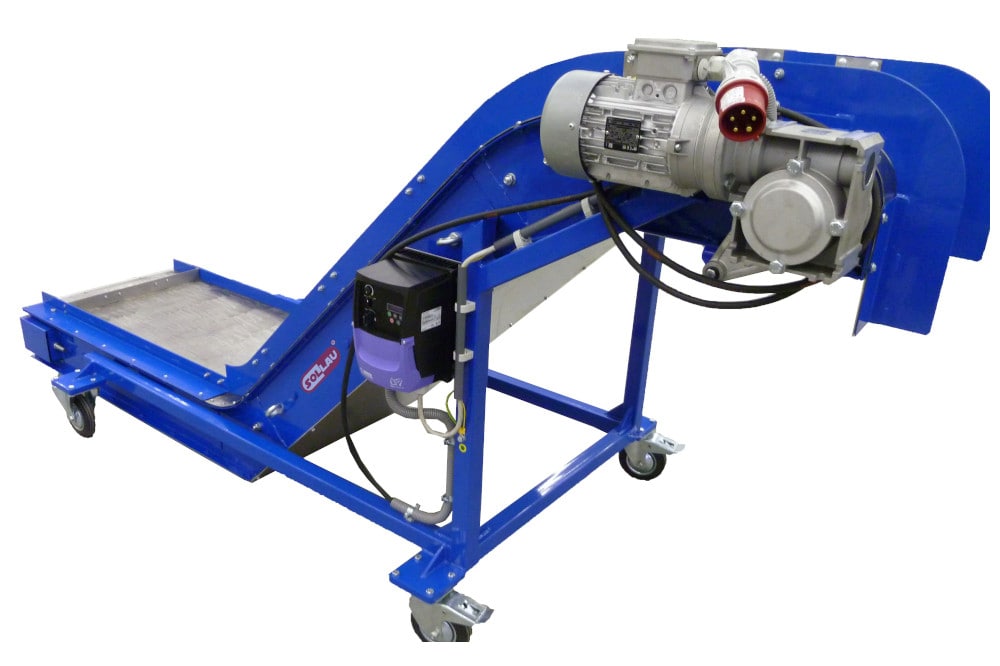

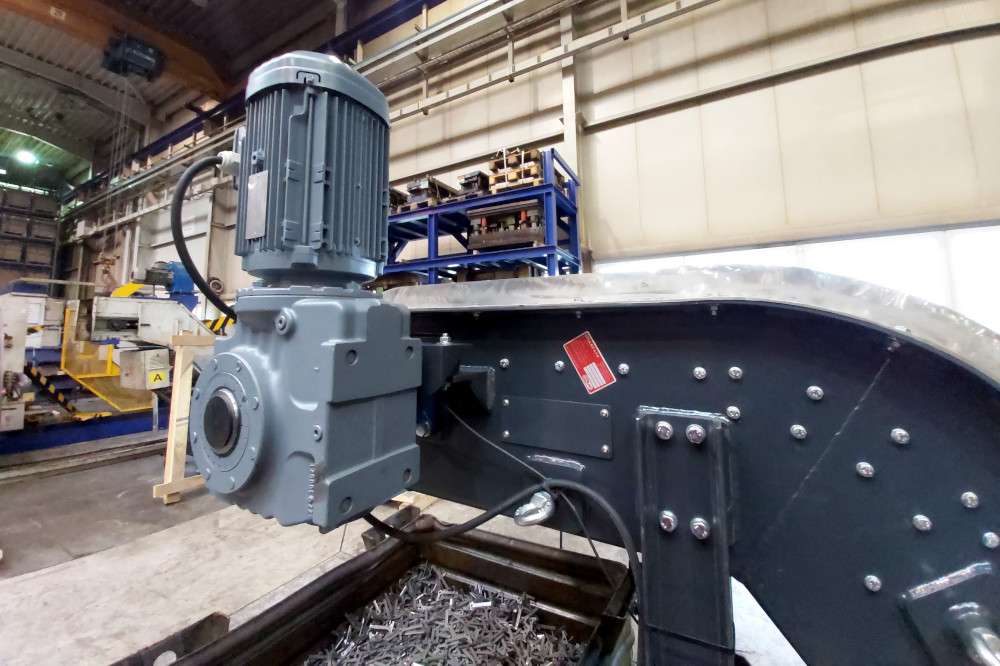

Ívelt mágneses szállítószalagok
Az ívelt mágneses szállítószalagok a fém alkatrészek függőleges szállítására szolgálnak. Alkalmazásukat ott találják meg, ahol az alkatrészeket a kezdeti magasságtól eltérő magasságba kell szállítani. A hajlított mágneses szállítószalag helyes specifikációjához nem csak a szállított alkatrészek méretét, tömegét és mennyiségét kell ismernünk, hanem a kiindulási és célmagasságot is.
Az íves szállítószalagokat ugyanúgy használhatjuk, mint az egyenes szállítószalagokat:
- Gyakorlatilag bármilyen hosszúságban gyártható .
- 200, 300, 400, 500 és 600 mm szabványos szélességben gyártunk
- Konkrét vevői igény esetén más szélességű mágneses szállítószalagot is tudunk gyártani
- Ferrit ( gyengébb ) vagy neodímium (erősebb) mágnesekkel szereljük fel
- HOT változatban is szállítjuk - magas hőmérséklet esetén
MD-Z – F COBRA
*/
- Ferrit mágnesek
- A legtöbb alkalmazáshoz alkalmas
- A mágneses szállítószalag szabványos szélességei – 200, 300, 400, 500 és 600 mm
- Más szélességű mágneses szállítószalag gyártásának lehetősége
- Vonzó ár/teljesítmény arány
- Max. üzemi hőmérséklet 80 °C
| Termék | Súly (kg) | Adatlap (EN) |
|---|---|---|
| MD-Z 200x2400 F COBRA | 210 | PDF megtekintése |
| MD-Z 300x2400 F COBRA | 315 | PDF megtekintése |
| MD-Z 400x2400 F COBRA | 420 | PDF megtekintése |
MD-Z – N COBRA
*/
- A legerősebb neodímium mágnesek
- Alkalmas nagyon kicsi vagy nagy és nehéz alkatrészek szállítására
- Alkalmas olyan alkalmazásokhoz, ahol a szállítószalag alacsony beépítési magasságára van szükség
- A mágneses szállítószalag szabványos szélességei – 200, 300, 400, 500 és 600 mm
- Más szélességű mágneses szállítószalag gyártásának lehetősége
- Max. üzemi hőmérséklet 80 °C
| Termék | Súly (kg) | Adatlap (EN) |
|---|---|---|
| MD-Z 200x2400 N COBRA | 210 | PDF megtekintése |
| MD-Z 300x2400 N COBRA | 450 | PDF megtekintése |
| MD-Z 400x2400 N COBRA | 400 | PDF megtekintése |
MD-Z – COBRA HOT
*/
- Magas üzemi hőmérsékletű alkalmazásokhoz
- A szükséges üzemi hőmérséklet és a szállítandó alkatrész specifikációja alapján választjuk ki a mágnesek típusát
- A mágneses szállítószalag szabványos szélességei – 200, 300, 400, 500 és 600 mm
- Más szélességű mágneses szállítószalag gyártásának lehetősége
Az MD mágneses szállítószalag ferromágneses alkatrészek — például fémből préselt darabok, forgácsok és szálkák, illetve öntvények — automatizált szállítására szolgál. A rozsdamentes acél csúszólemez alatt egy láncszállítóra felszerelt mágnesszalagok vannak; mágneses terük az alkatrészeket a szállító elején megfogja, a fedőlemezen végighúzza, a végén pedig automatikusan elengedi. E működési elv révén éles, olajos vagy szennyezett alkatrészek is biztonságosan és folyamatosan szállíthatók.
A hagyományos szalagos szállítóval vagy modulszalagos szállítóval ellentétben a mágneses szállítószalagnak nincsenek külső mozgó részei — a szállított alkatrészek csak a rozsdamentes acél csúszólemezzel érintkeznek. Ez kiküszöböli az alkatrészfelszín sérülésének, a szalag elszakadásának vagy a szállítószalag eltömődésének kockázatát. A zárt szerkezet emellett porálló, és lehetővé teszi az olajos munkadarabok szállítását is, növelve ezzel a biztonságot és az üzemi termelékenységet.
Az egyenes mágneses szállítószalagok (VIPER sorozat) alkatrészek vízszintes szállítására szolgálnak, és gyakorlatilag tetszőleges hosszban gyárthatók. A szögletesített szállítók (COBRA sorozat) Z alakú töréssel rendelkeznek, és függőleges szállításra tervezték őket — ott, ahol az alkatrészeket más magasságba kell eljuttatni. Mindkét típus elérhető ferrit vagy neodím mágnesekkel, és HOT kivitelben is szállítható magas hőmérsékleti alkalmazásokhoz.
Az alkalmazások túlnyomó többségénél elegendő a ferrit mágnesekkel szerelt mágneses szállítószalag, amely vonzó ár-teljesítmény arányt kínál. Neodím mágneseket akkor választunk, ha nagyon kis vagy éppen nagyon nagy és nehéz alkatrészeket kell szállítani, illetve ha az alkalmazás alacsony beépítési magasságot igényel. A megfelelő mágneseket és osztásukat mindig az Ön konkrét alkatrészeivel végzett alapos tesztek alapján javasoljuk.
Az MD mágneses szállítószalagokat elsősorban fémnyomó üzemekben alkalmazzák a sajtolt alkatrészek kezeléséhez, az autóiparban lemezek és alkatrészek szállításához, gépiparban forgácsok és szálkák eltávolításához a forgácsolásos megmunkálásból, valamint öntödékben forró öntvények kezeléséhez. A HOT kivitelnek köszönhetően az öntödékre jellemző üzemi hőmérsékletekkel is megbirkóznak.
A mágneses szállítószalagokat standard szélességben 200, 300, 400, 500 és 600 mm-ben gyártjuk, a hossz pedig szinte tetszőleges lehet. Speciális vevői igény esetén nem szabványos szélességben is el tudjuk készíteni a szállítószalagot. A szállítószalag alatti tartószerkezetet szintén az adott munkahely konkrét körülményeihez igazítjuk.
A helyes tervezés a szállítandó alkatrészek paraméterein alapul — méretükön, tömegükön, anyagukon, a szükséges órai kapacitáson, valamint a szállítószalag szükséges hosszán és magasságán. Hogy ne kísérletezzünk, tesztközpontunkban alapos teszteket végzünk közvetlenül az Ön alkatrészein, és garantáljuk azok elvégzését három napon belül. Csak vegye fel velünk a kapcsolatot — szívesen küldjük az alkalmazási kérdőívet, vagy rögtön egyeztetünk a tesztelés időpontjáról.
Mely iparágakban alkalmazzák a mágneses szállítószalagot?
A mágneses szállítószalagot elsősorban megmunkálási műveleteknél használják, mágneses fémanyagok vágásakor vagy például kisebb ferromágneses öntvények mozgatásakor.
