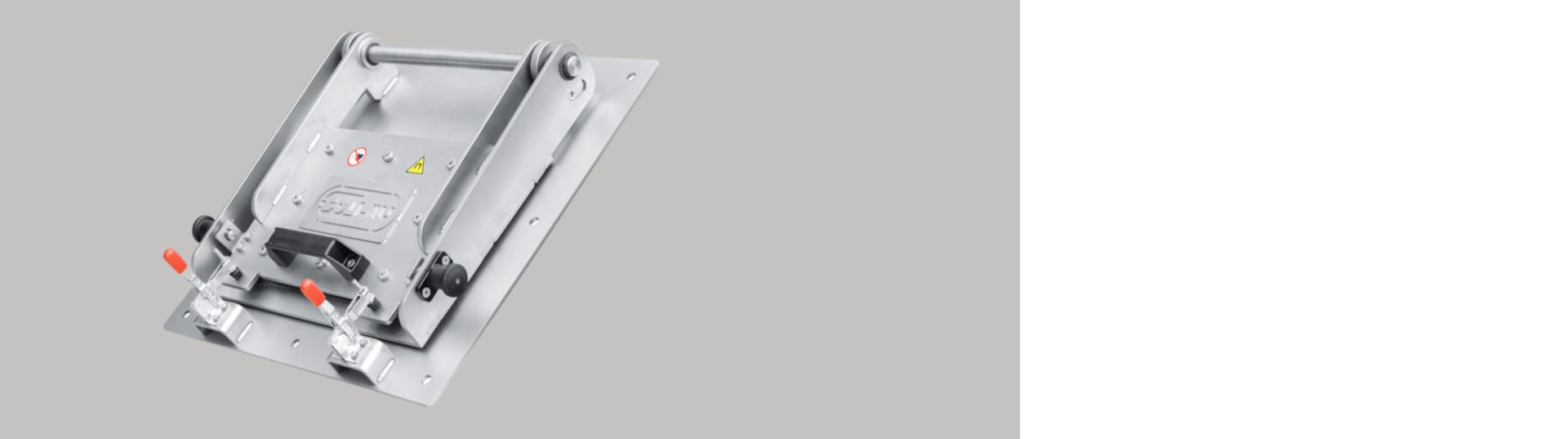

Mágneses ajtó MS-MC-K/S
Az MS-MC-K/S mágneses ajtó egy egyszerű, de rendkívül hatékony mágneses elválasztó, nagyon széles körű alkalmazási lehetőséggel. A mágneses ajtókat leggyakrabban egy ferde csővezetékbe szerelik be annak szerves részeként, ezért bármilyen ömlesztett anyaghoz felhasználhatók. Különösen ott találják meg a helyüket, ahol nem lehetséges (pl. a beépítési magasság vagy a kapcsolódó technológia miatt) bonyolult mágneses elválasztó elhelyezése. Egyszerűen vágjon egy megfelelő méretű nyílást a meglévő csőbe és helyezzen be a mágneses ajtót.
Kedvező árának köszönhetően ez a mágneses ajtó nagyon népszerű mágneses elválasztó típus. Nagyon erős neodímium mágnesekkel látjuk el a gyártás során és ennek köszönhetően a mágneses elválasztás nagy hatékonyságát tudjuk elérni.
A mágneses ajtók alkalmasak koptató vagy gyengén vízáteresztő anyagokhoz is , mivel az anyagáramlásba nem kerül olyan akadály (pl. mágnesrács), amely az anyag elakadását vagy a koptató anyag általi károsodását okozhatná.
A mágneses ajtó felépítése
A mágneses ajtó két részből áll:
- Mágneses mag
- Fedő borítás
A mágneses ajtókat két modellsorozatban gyártjuk, amelyek csak a tisztítási módban különböznek egymástól.
Mit várhat el tőlünk?
Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.
1.
Jövünk
2.
Felmérjük és megtervezzük
3.
Méretre gyártjuk
4.
Telepítjük
5.
Beüzemeljük és betanítjuk
6.
Autorizált szervízt biztosítunk
Garantáljuk a mintaanyag letesztelését 3 napon belül!
Győződjön meg róla, hogy berendezéseink tökéletesen megfelelnek elvárásainak!
INGYENESEN elvégezzük alapanyaga tesztelését saját szeparátorainkon!
SOLLAU – termékeinket igazi profik hegesztik!
A SOLLAU cég által alkalmazott irányelvek:
PED 2014 / 68 / EU a nyomástartó berendezések hegesztésére és forgalmazására vonatkozóan, EN-ISO 3834 – 2 Bizonyítvány, EN 1090 - 2, EN 13480 - 1 - 5, EN 13445 - 1 - 5 szerint
MS-MC-K
- Tisztítás - billentéssel
- 4 500 G alapkivitelben (akár 7 000 G opcióként) az elválasztott közeggel való érintkezési ponton
- Tartós, teljesen rozsdamentes kivitel
A billentős mágneses ajtó használatát ott javasoljuk, ahol elegendő hely van a kezeléshez és az ajtó kinyitásához. Olyan helyeken, ahol nincs elég hely, javasoljuk a csúztatható tisztítási módszerrel ellátott ajtó használatát.

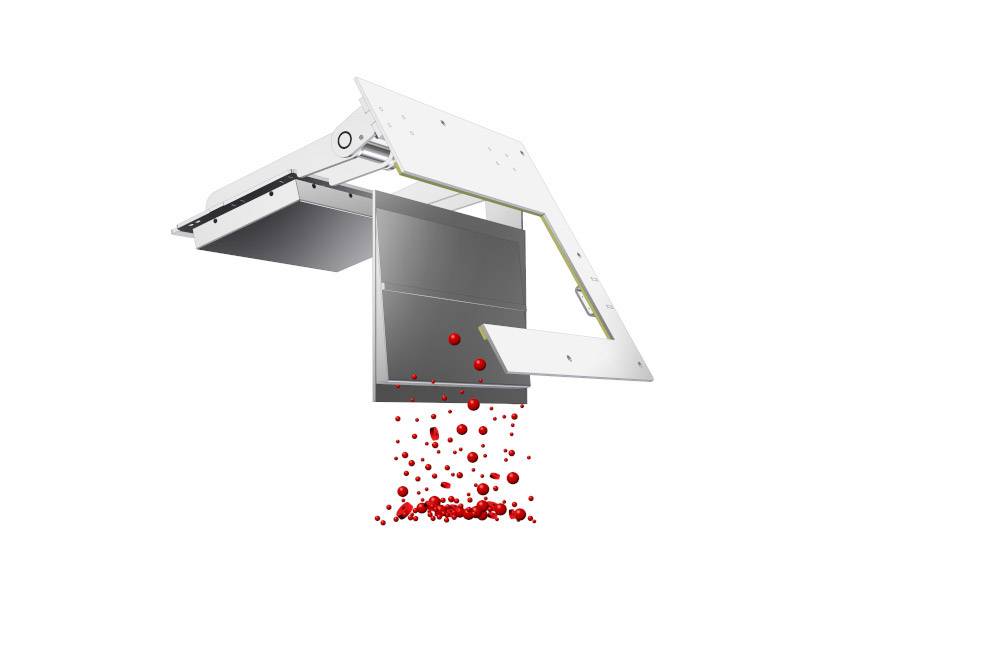

A billentős mágneses ajtó tisztítása
Az anyagáramlás leállítása és a biztosíték kioldása után a mágneses ajtót ki kell nyitni. A második lépésben a mágneses magot kell kinyitni és így a fedőlapon felfogott fémek leesnek. Az ilyen típusú tisztítással ellátott mágneses ajtók olyan helyeken alkalmazhatók, ahol elegendő hely van a kezelő számára.
| Termék | Súly (kg) | Bemeneti/kimeneti méret (mm) | Adatlap (EN) |
|---|---|---|---|
| MS-MC-K 200x200 N | 21 | 200 x 200 | PDF megtekintése |
| MS-MC-K 300x200 N | 26 | 300 x 200 | PDF megtekintése |
| MS-MC-K 400x250 N | 43 | 400 x 250 | PDF megtekintése |
| MS-MC-K 500x250 N | 52 | 500 x 250 | PDF megtekintése |
| MS-MC-K 600x300 N | 69 | 600 x 300 | PDF megtekintése |
MS-MC-S
- Tisztítás - oldalra csúsztatással
- Nehezen elérhető helyekre
- 4 500 G alapkivitelben (akár 7 000 G opcióként) az elválasztott közeggel való érintkezési ponton
- Tartós, teljesen rozsdamentes kivitel
A csúsztatható mágneses ajtók remek megoldást jelentenek ott, ahol nincs elég hely az ajtó kinyitásával /billentésével történő tisztításához (pl. a csőrendszer túl közel van a falhoz vagy másik csőhöz, stb.). Ebben az esetben egy eltolható mágneses ajtó használatát javasoljuk, amelyben a mágneses mag oldalra csúsztatható.
A mágneses tolóajtó tisztítása
Az anyagáramlás leállítása és a biztosíték kioldása után a mágneses ajtót ki kell nyitni. A második lépésben a mágneses magot oldalra kell csúsztatni és a fedőlapon felfogott fémek leesnek. Az ilyen típusú tisztítással ellátott mágneses ajtók olyan helyeken alkalmazhatók, ahol nincs elég hely a kezelő számára.
| Termék | Súly (kg) | Bemeneti/kimeneti méret (mm) | Adatlap (EN) |
|---|---|---|---|
| MS-MC-S 200x200 N | 18 | 200 x 200 | PDF megtekintése |
| MS-MC-S 300x200 N | 24 | 300 x 200 | PDF megtekintése |
| MS-MC-S 400x250 N | 39 | 400 x 250 | PDF megtekintése |
| MS-MC-S 500x250 N | 48 | 500 x 250 | PDF megtekintése |
| MS-MC-S 600x300 N | 65 | 600 x 300 | PDF megtekintése |
Az MS-MC-K/S mágneses ajtó egy egyszerű és rendkívül hatékony mágneses szeparátor, amelyet közvetlenül egy ferde csővezetékbe, annak szerves részeként történő beszerelésre terveztek. Különösen ott alkalmazható, ahol a beszerelési magasság vagy a csatlakozó berendezések miatt összetettebb szeparátor nem használható. Kedvező árának és rendkívül erős neodím mágneseseinek köszönhetően az ömlesztett anyagokhoz alkalmazott mágneses szeparátorok egyik legnépszerűbb típusa.
Nem. A beszerelés nagyon egyszerű: a meglévő csővezetékbe kivágnak egy nyílást, amelybe behelyezik a mágneses ajtót. Az egyedi méretű gyártás magától értetődő; a beszerelés, az üzembe helyezés és a kezelők betanítása a szállítás részét képezi.
Mindkét változat azonos mágneses hatékonyságot ér el, és csupán a tisztítás módjában különböznek egymástól. Az MS-MC-K (billenő) változatot ott ajánljuk, ahol a csővezeték körül elegendő hely áll rendelkezésre a kezelő számára — tisztításkor az ajtó kinyílik. Az MS-MC-S (kihúzható) szűk vagy nehezen hozzáférhető helyekre alkalmas (falhoz közeli cső, szomszédos berendezések) — a mágneses mag tisztításkor oldalra csúszik ki, tehát nem szükséges szabad tér az ajtó előtt.
Az eljárás mindkét változatnál azonos, és két lépésben zajlik: az anyagáramlás leállítása után oldja fel a reteszt, és nyissa ki a mágneses ajtót. A második lépésben billenítse ki (MS-MC-K) vagy húzza ki oldalra (MS-MC-S) a mágneses magot — a fedőlemezen rögzült fémek maguktól lehullanak. A folyamat nem igényel szerszámot, és a szeparátort sem kell eltávolítani a csőből.
A mágneses ajtók bármilyen ömlesztett anyaghoz alkalmasak, beleértve a koptatókat és a nehezen átereszthető anyagokat is — az anyagáramlásba semmilyen akadályt (pl. mágneses rácsot) nem helyeznek, amely boltozódást okozhatna, vagy kopás miatt megrongálódhatna. Az élelmiszer-, takarmány-, gyógyszer-, faipar-, vegyészeti és kerámiaiparban alkalmazzák.
A mágneses ajtók standard indukcióértéke 4 500 G a szeparált anyaggal való érintkezési ponton; opcionálisan akár 7 000 G-os kivitel is elérhető. 0,5 mm-től fogják el a ferromágneses részecskéket. Mindkét változatot 200 × 200 mm-től 600 × 300 mm-ig terjedő bemenet/kimenet méretben gyártják; a szeparátorok teljes mértékben rozsdamentes acélból készülnek. Egyedi méretek megrendelésre rendelhetők.
Mely iparágakban használják a mágneses ajtókat?
A mágneses ajtókat az élelmiszeriparban, a takarmánygyártásban, a gyógyszeriparban, a fafeldolgozásban, a vegyiparban és a kerámiaiparban stb. használják.
