Mágneses lemezek szállítószalag fölé DND-MC
A kézi tisztítású mágneslemez egyszerű és olcsó megoldás a ferromágneses részecskék elválasztására a szállítószalagon szállított anyagokból. A fémszennyeződések eltávolításának ezt a módszerét főként akkor alkalmazzák , ha kevesebb a ferromágneses szennyeződés (általában nem szükséges többször megtisztítani a lemezt egy műszak alatt).
Hogyan tisztítható a mágneses lemez?

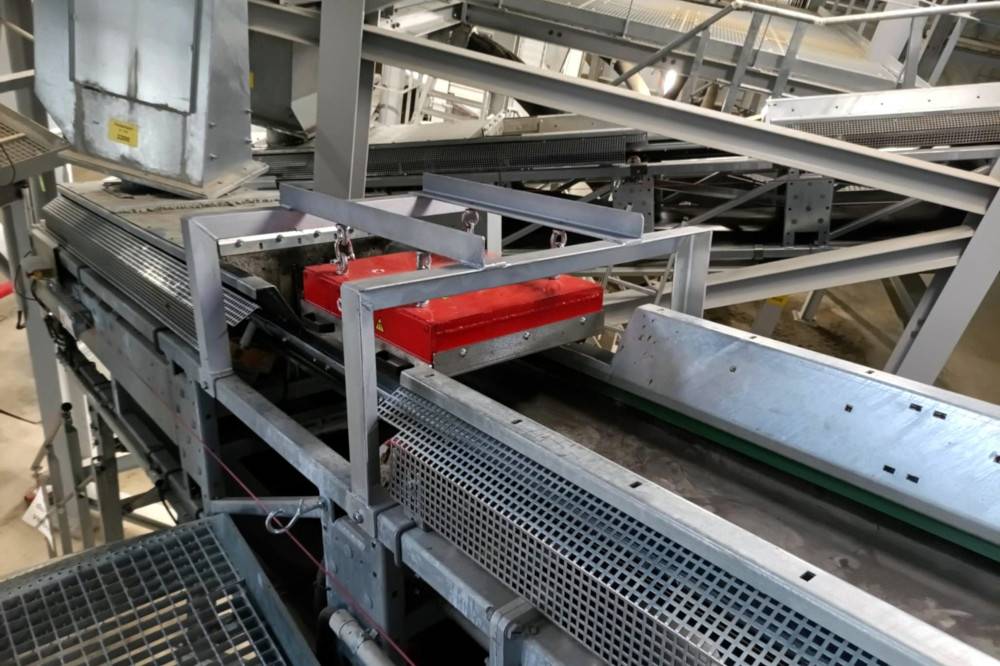

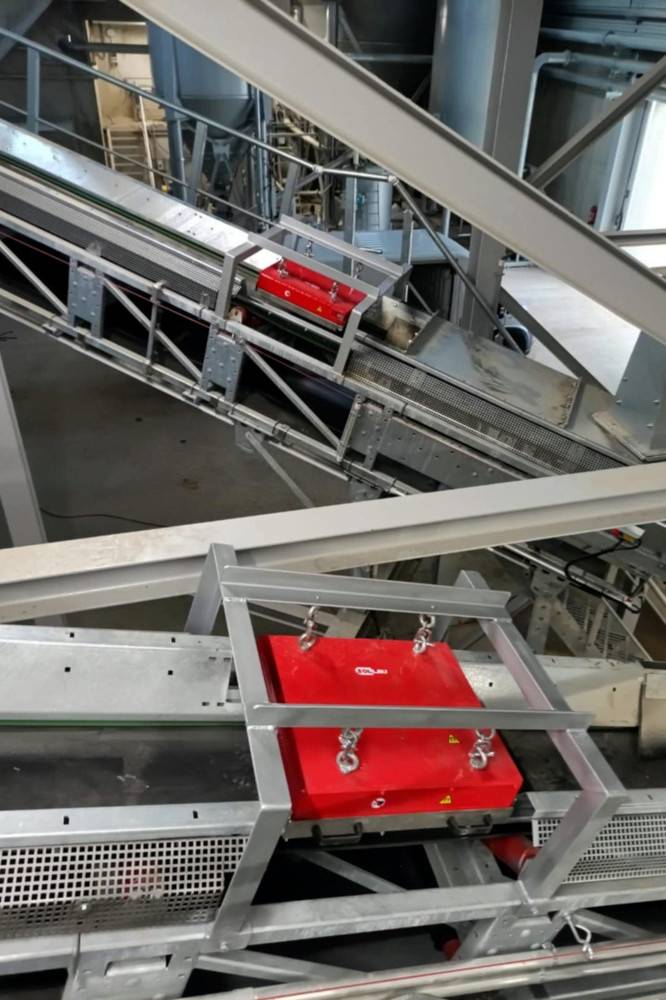

A lemez a szállítószalag felett van felfüggesztve úgy, hogy a szállított anyagban lévő mágneses részecskéket a lemez alsó mágneses oldala fogja fel (általában állandó ferritmágnesekkel vagy kérésre rendkívül erős neodímium - NdFeB mágnesekkel ). Az összegyűjtött mágneses szennyeződést ezután kézzel eltávolítják a lemezről. Ha a szállított anyagban magasabb a mágneses részecskék tartalma és a lemez felülete nagyon gyorsan telítődik a szennyeződésektől, akkor célszerű automatikus tisztítással rendelkező mágneslemezt használni.

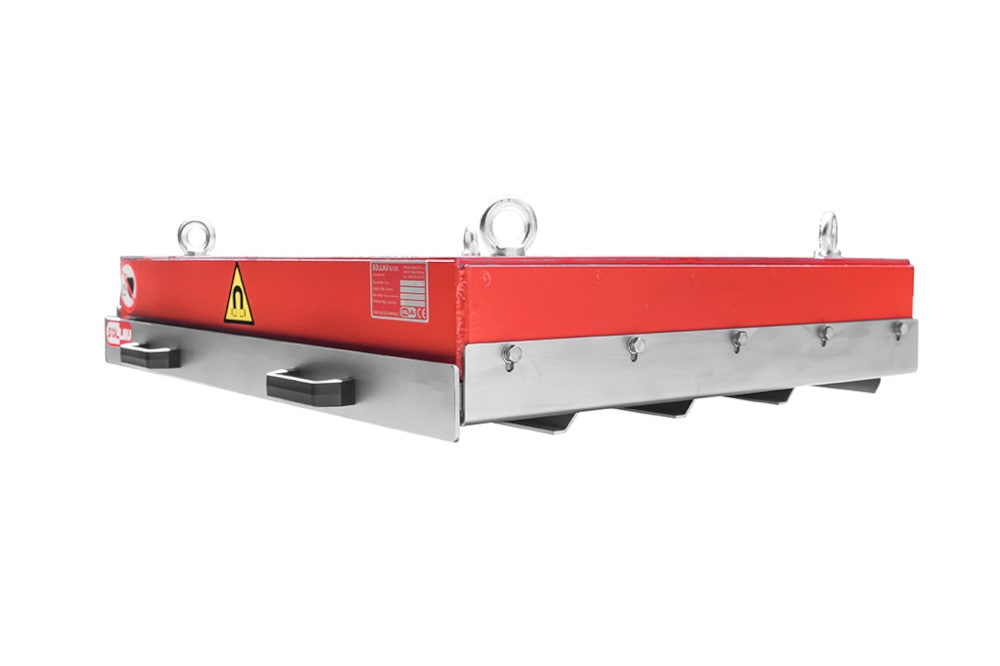

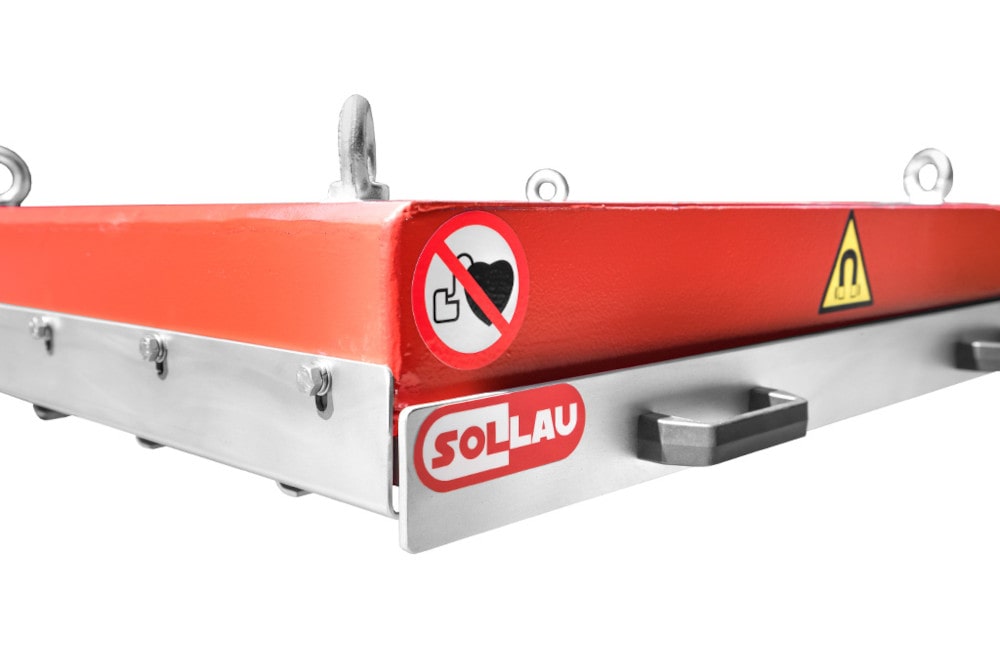

Kihúzható tisztítólappal
Felár ellenében a DND-MC mágneses lemezek kihúzható tisztítólappal is felszerelhetők, így biztosítva a felgyülemlett mágneses szennyeződések könnyebb eltávolítását . A tisztítólemez alsó részén, amely magát a mágneses lemezt takarja hosszanti sínek találhatók, amelyek megakadályozzák, hogy a ráragadt ferromágneses szennyeződések odatapadjanak a lemez mágneses magjára, amikor a tisztítólemezt kihúzzák és megtisztítják. Ezek a listák a felfogott anyag egyenletes eloszlását is biztosítják a mágneses lemezen.
A mágneses lemez méretei
Kézi tisztítású mágneslemezt bármilyen méretben tudunk gyártani egyedi igény szerint.
Mágneses lemez sínszerkezeten
A kézi tisztítással járó mágneses lemez kifinomult alternatívája az egyszerű sínszerkezetre helyezett mágneslap, amelynek köszönhetően a mágneslemez erőfeszítés nélkül oldalra csúsztatható és minden karbantartás biztonságosan elvégezhető, különösen a beakadt fém darabok eltávolítása, még a szállítószalag futása közben is.
Mágneses lemez és mágneses henger kombinációja
A lehető legmagasabb fokú elválasztás érdekében javasoljuk - magasabb anyagréteg esetén a szállítószalagon - a szalag felett felfüggesztett mágneslemez kombinálását egy mágneses elválasztó hengerrel, amely a szállítószalag alsó rétegéből képes a ferromágneses részecskéket kiválasztani.
Mit várhat el tőlünk?
Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.
1.
Jövünk
2.
Felmérjük és megtervezzük
3.
Méretre gyártjuk
4.
Telepítjük
5.
Beüzemeljük és betanítjuk
6.
Autorizált szervízt biztosítunk
Összesen nyolc különböző sorozatban (öt ferrit és három neodímium) gyártunk mágneslemezeket, így akár a standard termékek is képesek lefedni a lehető legszélesebb vásárlói kör igényeit és követelményeit. Ezáltal ügyfeleink garantáltan az igényeiknek megfelelő paraméterekkel rendelkező terméket kapnak és nem kell feleslegesen olyan termékért többet fizetniük, amely az adott alkalmazáshoz felesleges lenne.
SOLLAU – termékeinket igazi profik hegesztik!
A SOLLAU cég által alkalmazott irányelvek:
PED 2014 / 68 / EU a nyomástartó berendezések hegesztésére és forgalmazására vonatkozóan, EN-ISO 3834 – 2 Bizonyítvány, EN 1090 - 2, EN 13480 - 1 - 5, EN 13445 - 1 - 5 szerint
Ferrit lemezek
A ferrit mágneses lemezek fő előnye a hőállóság, a mágneses stabilitás, az alacsonyabb ár, valamint az erősebb változatoknál a mély és nagyon erős mágneses tér.
DND-MC M F
- Beépítési magasság 200 mm-ig
- Kisebb súly
- 1 mm-nél nagyobb ferromágneses részecskék felfogása
- A szállítószalag max. sebessége: 1,5 m/s
Ez egy olyan sorozat, amely a standard teljesítményt kedvező árral ötvözi. Ezek a szeparátorok közepes igényű alkalmazásokhoz készültek, így a maximum beépítési magasság 200 mm és inkább a nagyobb (1 mm feletti) ferromágneses részecskék felfogására alkalmasak. A mágneslemezek további előnye a gyors gazdasági megtérülés (ár/teljesítmény aránya).
| Termék | A szállítószalag max. szélessége (mm) | Max. ajánlott beépítési magasság (mm) | Adatlap (EN) | |
|---|---|---|---|---|
| keresztirányban | hosszában | |||
| DND-MC M1 F | 500 | 650 | 170 | PDF megtekintése |
| DND-MC M2 F | 800 | 650 | 200 | PDF megtekintése |
| DND-MC M3 F | 1000 | 650 | 200 | PDF megtekintése |
| DND-MC M4 F | 1200 | 650 | 200 | PDF megtekintése |
| DND-MC M5 F | 1400 | 650 | 200 | PDF megtekintése |
| DND-MC M6 F | 1600 | 650 | 200 | PDF megtekintése |
| DND-MC M7 F | 1800 | 650 | 200 | PDF megtekintése |
DND-MC Ms F
- Beépítési magasság 320 mm-ig
- 1 mm-nél nagyobb ferromágneses részecskék felfogása
- A szállítószalag max. sebessége: 1,5 m/s
Ez a sorozat a magasabb igényekhez alkalmazkodik, ahol fontos a nagyobb teljesítmény és egyúttal nagyobb mélységre van szükség. A maximális beépítési magasság így 320 mm.
| Termék | A szállítószalag max. szélessége (mm) | Max. ajánlott beépítési magasság (mm) | Adatlap (EN) | |
|---|---|---|---|---|
| keresztirányban | hosszában | |||
| DND-MC Ms2 F | 800 | 850 | 270 | PDF megtekintése |
| DND-MC Ms3 F | 1000 | 850 | 300 | PDF megtekintése |
| DND-MC Ms4 F | 1200 | 850 | 320 | PDF megtekintése |
| DND-MC Ms5 F | 1400 | 850 | 320 | PDF megtekintése |
| DND-MC Ms6 F | 1600 | 850 | 320 | PDF megtekintése |
| DND-MC Ms7 F | 1800 | 850 | 320 | PDF megtekintése |
| DND-MC Ms8 F | 2000 | 850 | 320 | PDF megtekintése |
DND-MC Mp F
- Beépítési magasság 340 mm-ig
- Szélesebb változat, amelyet kifejezetten a kiáramlás feletti alkalmazásokhoz terveztek
- 1 mm-nél nagyobb ferromágneses részecskék felfogása
- A szállítószalag max. sebessége: 2 m/s
Ez a változat akár 340 mm-es magasságig szerelhető, szintén előnye a nagyobb szélesség is.
| Termék | A szállítószalag max. szélessége (mm) | Max. ajánlott beépítési magasság (mm) | Adatlap (EN) | |
|---|---|---|---|---|
| keresztirányban | hosszában | |||
| DND-MC Mp2 F | 800 | 1050 | 290 | PDF megtekintése |
| DND-MC Mp3 F | 1000 | 1050 | 320 | PDF megtekintése |
| DND-MC Mp4 F | 1200 | 1050 | 340 | PDF megtekintése |
| DND-MC Mp5 F | 1400 | 1050 | 340 | PDF megtekintése |
| DND-MC Mp6 F | 1600 | 1050 | 340 | PDF megtekintése |
| DND-MC Mp7 F | 1800 | 1050 | 340 | PDF megtekintése |
| DND-MC Mp8 F | 2000 | 1050 | 340 | PDF megtekintése |

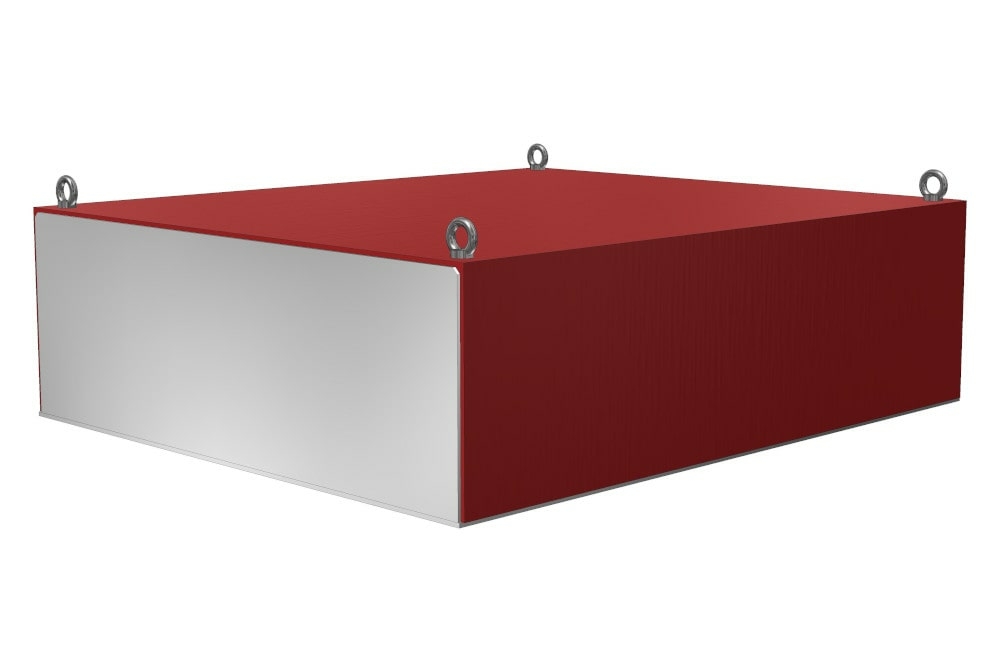

DND-MC Mm F
- Beépítési magasság 400 mm-ig
- 1 mm-nél nagyobb ferromágneses részecskék felfogása
- A szállítószalag max. sebessége: 2,5 m/s
Ezeket az elválasztókat nagyon nehéz alkalmazásokhoz tervezték, ahol még nagyobb mélység (400 mm-ig) szükséges.
| Termék | A szállítószalag max. szélessége (mm) | Max. ajánlott beépítési magasság (mm) | Adatlap (EN) | |
|---|---|---|---|---|
| keresztirányban | hosszában | |||
| DND-MC Mm2 F | 800 | 1200 | 320 | PDF megtekintése |
| DND-MC Mm3 F | 1000 | 1200 | 350 | PDF megtekintése |
| DND-MC Mm4 F | 1200 | 1200 | 400 | PDF megtekintése |
| DND-MC Mm5 F | 1400 | 1200 | 400 | PDF megtekintése |
| DND-MC Mm6 F | 1600 | 1200 | 400 | PDF megtekintése |
| DND-MC Mm7 F | 1800 | 1200 | 400 | PDF megtekintése |
| DND-MC Mm8 F | 2000 | 1200 | 400 | PDF megtekintése |
DND-MC Mx F
- Beépítési magasság 450 mm-ig
- 1 mm-nél nagyobb ferromágneses részecskék felfogása
- A szállítószalag max. sebessége: 3 m/s
Ez a legerősebb mágneses szeparátor sorozat, amelyet a SOLLAU cég gyárt. Ezeknek az eszközöknek a mágneses indukciója a jelenleg létező legerősebb állandó mágnesek képességének határán van, amelyet csak az elektromágneses szeparátorok múlnak felül. Ez a sorozat a legnehezebb elválasztási folyamatokhoz alkalmas, ahol nagy mélységekből valamint magas és nehéz anyagrétegből kell az elválasztást kivitelezni. Az ilyen eszközök maximális függesztési magassága 400 mm (érdekesség: a legerősebb Mx F ferrit sorozat súlya körülbelül ötször nagyobb, mint a legkönnyebb MF sorozat súlya!).
| Termék | A szállítószalag max. szélessége (mm) | Max. ajánlott beépítési magasság (mm) | Adatlap (EN) | |
|---|---|---|---|---|
| keresztirányban | hosszában | |||
| DND-MC Mx3 F | 1000 | 1450 | 450 | PDF megtekintése |
| DND-MC Mx4 F | 1200 | 1450 | 450 | PDF megtekintése |
| DND-MC Mx5 F | 1400 | 1450 | 450 | PDF megtekintése |
| DND-MC Mx6 F | 1600 | 1450 | 450 | PDF megtekintése |
| DND-MC Mx7 F | 1800 | 1450 | 450 | PDF megtekintése |
| DND-MC Mx8 F | 2000 | 1450 | 450 | PDF megtekintése |
Neodímium lemezek
A neodímium lemezek legnagyobb előnye a rendkívül erős (de viszonylag rövid) mágneses tér és a könnyű súly. Ezért elsősorban ott alkalmazzák őket, ahol súly korlátok miatt nem lehet szabványos ferrit mágneslemezeket használni vagy olyan esetekben, amikor kisebb mélységben rendkívül magas elválasztási hatékonyság szükséges (pl. mobil zúzó- és újrahasznosító berendezések területe stb.).

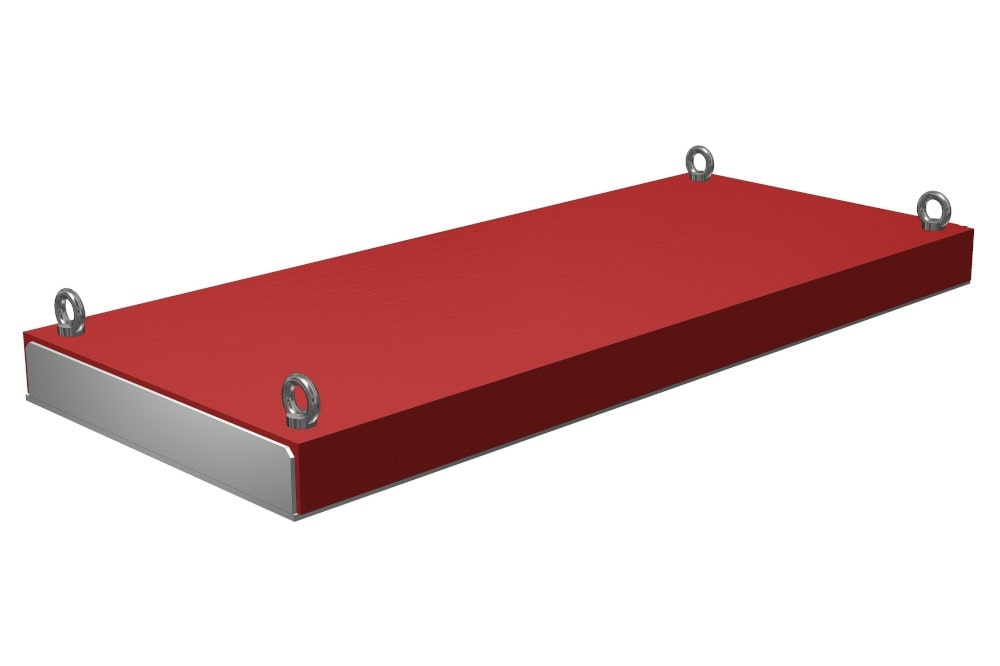

DND-MC N
- Beépítési magasság 200 mm-ig
- 0,5 mm-nél nagyobb ferromágneses részecskék felfogása
- A szállítószalag max. sebessége: 1,5 m/s
Ez a legkönnyebb sorozat, amely 200 mm-es magasságig szerelhető. Alacsonyabb mélységben a lemez még az 1 mm-nél kisebb szennyeződéseket is képes felfogni.
| Termék | A szállítószalag max. szélessége (mm) Keresztirányú telepítéshez a szállítószalag fölé | Max. ajánlott beépítési magasság (mm) | Adatlap (EN) |
|---|---|---|---|
| DND-MC N1 | 500 | 200 | PDF megtekintése |
| DND-MC N2 | 800 | 200 | PDF megtekintése |
| DND-MC N3 | 1000 | 200 | PDF megtekintése |
| DND-MC N4 | 1200 | 200 | PDF megtekintése |
| DND-MC N5 | 1400 | 200 | PDF megtekintése |
| DND-MC N6 | 1600 | 200 | PDF megtekintése |
| DND-MC N7 | 1800 | 200 | PDF megtekintése |
DND-MC Ns
- Beépítési magasság 220 mm-ig
- 0,5 mm-nél nagyobb ferromágneses részecskék felfogása
- A szállítószalag max. sebessége: 1,5 m/s
Erősebb neodímium változatok max. 220 mm-es magasságig történő beépítésre, közepesen nehéz alkalmazásokhoz. Előnye az erős mágneses indukció kisebb távolságból, a kisebb Fe - szennyeződések felfogása és a kis súly.
| Termék* | A szállítószalag max. szélessége (mm) Keresztirányú telepítéshez a szállítószalag fölé | Max. ajánlott beépítési magasság (mm) | Adatlap (EN) |
|---|---|---|---|
| DND-MC Ns1 | 500 | 220 | PDF megtekintése |
| DND-MC Ns2 | 800 | 220 | PDF megtekintése |
| DND-MC Ns3 | 1000 | 220 | PDF megtekintése |
| DND-MC Ns4 | 1200 | 220 | PDF megtekintése |
| DND-MC Ns5 | 1400 | 220 | PDF megtekintése |
| DND-MC Ns6 | 1600 | 220 | PDF megtekintése |
| DND-MC Ns7 | 1800 | 220 | PDF megtekintése |
DND-MC Nm
- Beépítési magasság 250 mm-ig
- 0,5 mm-nél nagyobb ferromágneses részecskék felfogása
- A szállítószalag max. sebessége: 1,5 m/s
Ez a legerősebb neodímium sorozat, amely különösen olyan mobil alkalmazásokhoz alkalmas, ahol rendkívül magas szeparátor hatékonyság szükséges alacsonyabb anyagmélységnél. A maximális beépítési magasság 250 mm.
| Termék | A szállítószalag max. szélessége (mm) Keresztirányú telepítéshez a szállítószalag fölé | Max. ajánlott beépítési magasság (mm) | Adatlap (EN) |
|---|---|---|---|
| DND-MC Nm1 | 500 | 300 | PDF megtekintése |
| DND-MC Nm2 | 800 | 300 | PDF megtekintése |
| DND-MC Nm3 | 1000 | 300 | PDF megtekintése |
| DND-MC Nm4 | 1200 | 300 | PDF megtekintése |
| DND-MC Nm5 | 1400 | 300 | PDF megtekintése |
| DND-MC Nm6 | 1600 | 300 | PDF megtekintése |
| DND-MC Nm7 | 1800 | 300 | PDF megtekintése |
Mely iparágakban használják a mágneses lemezeket?
A kézi tisztítású mágneslemezt például az újrahasznosítás, bányászat, műanyag-, üveg- és fafeldolgozó iparban használják.
