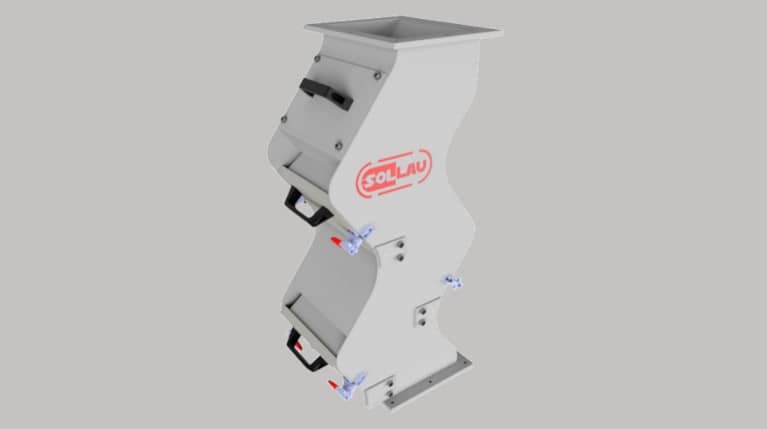

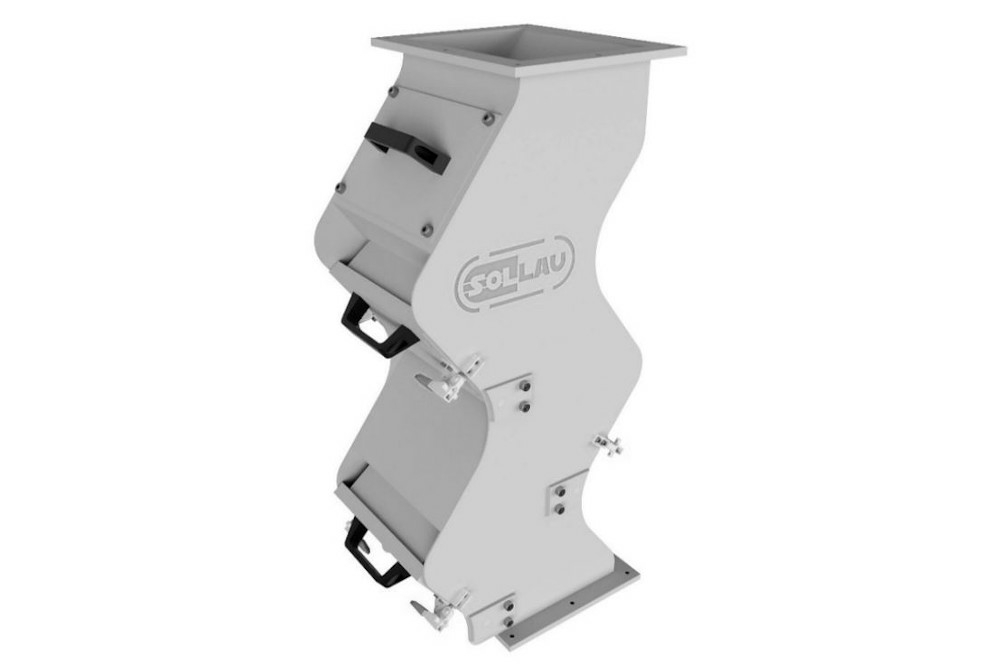

Lépcsős mágneses szeparátorok MSK-MC
Az MSK-MC lépcsős mágnes nagy kapacitású szállítórendszerekhez (különösen gravitációs alapú csővezetékekhez) készült, ahol más típusú mágneses szeparátorok használata nehézkes vagy akár lehetetlen lenne.
A lépcsős szeparátor felépítése
A lépcsős elválasztó több nagyméretű mágneslappal van felszerelve, amelyekről nagyon könnyen eltávolíthatók a felfogott fémszennyeződések a külső lemezeknek köszönhetően (a mágneslemez ajtajának kinyitása után a mágneses magok eltávolodnak a burkolat rozsdamentes lemezétől és a a ráragadt ferromágneses részecskék maguktól lehullanak).
Hogyan működik a lépcsős mágneses szeparátor?
A lépcsős elválasztó rendkívül nagy mennyiségű anyagot képes feldolgozni (akár 350 m3/h), mert a mágneslemezek a szeparátor falában helyezkednek el és semmilyen módon nem korlátozzák az anyag szabad áramlását. A lépcsős mágnes ezért olyan gyengén áteresztő anyagokhoz is használható, amelyek blokkolják például a rácsos típusú mágneses elválasztókat. A szeparátor lépcsős felépítése lassítja, majd ismételten rávezeti az anyagáramot a mágneses lemezekre ezzel jelentősen növelve a mágneses elválasztás hatékonyságát.
Mit várhat el tőlünk?
Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.
1.
Jövünk
2.
Felmérjük és megtervezzük
3.
Méretre gyártjuk
4.
Telepítjük
5.
Beüzemeljük és betanítjuk
6.
Autorizált szervízt biztosítunk
Garantáljuk a mintaanyag letesztelését 3 napon belül!
Győződjön meg róla, hogy berendezéseink tökéletesen megfelelnek elvárásainak!
INGYENESEN elvégezzük alapanyaga tesztelését saját szeparátorainkon!
A lépcsős mágneses szeparátor egyéb előnyei
A szeparátor másik előnye az egyszerű belső elrendezése (folyamatos, nagy, sima felületek), amely szükség esetén könnyen ellátható kopásgátló védőréteggel (az adott alkalmazástól függően lehetséges pl. kerámia lemezek, rugalmas poliuretán vagy gumi réteg, vegyileg felhordott nikkel stb. .), ami ismét jelentősen kibővíti ennek az eszköznek az alkalmazási lehetőségeit.
Az MSK-MC mágneses elválasztót karimákkal együtt szállítjuk, a vevő meglévő csővezetékéhez alkalmazkodó csatlakozási móddal.
A lépcsős mágnesek többféle változatban is kaphatók, eltérő mágneses térerősséggel - ferrit vagy neodímium mágnesekkel ill. kombinációjukkal, amikor először a ferritlemezek eltávolítják az anyagból a nagyobb szennyeződéseket (csavarok, szegecsek, szögek, alátétek), majd az erős neodímium mágnesek végzik az anyag végső tisztítását. A neodímium változatok nagyon erősek és már 60 mikrométeres finom ferromágneses részecskék felfogársára is alkalmasak.
SOLLAU – termékeinket igazi profik hegesztik!
A SOLLAU cég által alkalmazott irányelvek:
PED 2014 / 68 / EU a nyomástartó berendezések hegesztésére és forgalmazására vonatkozóan, EN-ISO 3834 – 2 Bizonyítvány, EN 1090 - 2, EN 13480 - 1 - 5, EN 13445 - 1 - 5 szerint
MSK-MC
- Ferrit mágnesek
- Mágneses indukció 2 700 G
- 1,5 mm-es részecskék felfogása
A lépcsős elválasztót nagy kapacitású szállítórendszerekhez (különösen gravitációs alapú csővezetékekhez) tervezték, ahol más típusú mágneses szeparátorok alkalmazása nehézkes lenne.
| Termék | Max. kapacitás (m3/h) | Bemeneti/kimeneti méret (mm) | Adatlap (EN) |
|---|---|---|---|
| MSK-MC 400 F | 45 | 400 x 200 | PDF megtekintése |
| MSK-MC 600 F | 85 | 600 x 200 | PDF megtekintése |
| MSK-MC 800 F | 130 | 800 x 200 | PDF megtekintése |
| MSK-MC 1000 F | 195 | 1000 x 300 | PDF megtekintése |
| MSK-MC 1250 F | 250 | 1250 x 300 | PDF megtekintése |
| MSK-MC 1500 F | 365 | 1500 s 300 | PDF megtekintése |
Az MSK-MC-t nagy kapacitású gravitációs csőrendszerekhez ajánljuk, ahol más szeparátortípusok telepítése nehéz vagy lehetetlen lenne — például ahol a rácsszeparátorok blokkolnák a rosszul folyó anyagokat, vagy ahol a szeparátor szabványos keresztmetszete nem elegendő a szükséges áramlási sebességhez. A mágneslapok a szeparátor falában helyezkednek el, és semmilyen módon nem korlátozzák az anyag szabad áramlását; a lépcsős forma egyidejűleg lelassítja az áramlást, ismételten a mágneslapokra irányítja, és ezzel jelentősen növeli a szeparáció hatékonyságát.

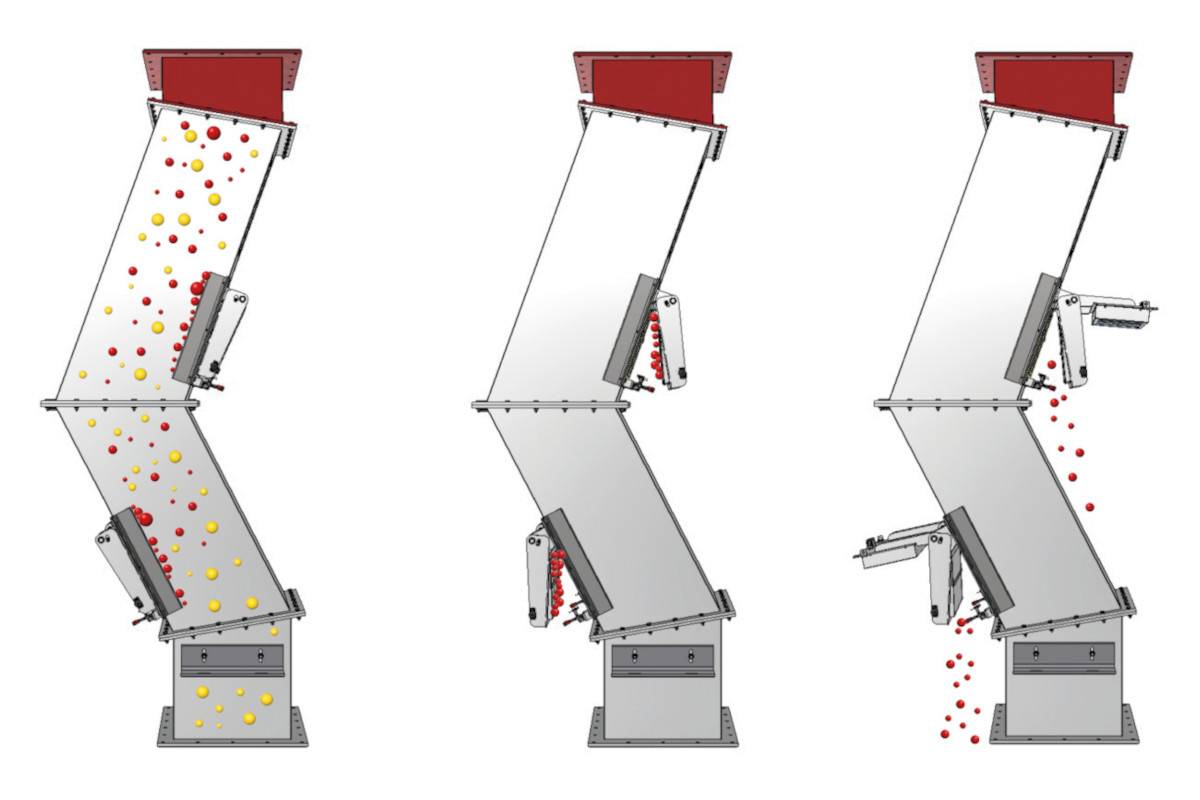

Az anyag a szeparátor falában elhelyezett mágneslapok sorozatán halad át. A lépcsős elrendezés lelassítja az anyagáramlást, és ismételten, irányítottan a mágneses felületekre tereli — minden áthaladás növeli a ferromágneses szennyeződések elfogásának valószínűségét. Az anyagáramlásban akadályokat nem tartalmazó sima belső felületeknek köszönhetően az MSK-MC olyan anyagokhoz is alkalmas, amelyek más szeparátortípusokat eltömnének.
Az MSK-MC-t három konfigurációban gyártjuk: ferrit (2 700 G, elfogás 1,5 mm-től), neodímium (elfogás 60 mikrométertől) és kombinált — a ferritlapok először a durvább szennyeződéseket távolítják el, a neodímium lapok végzik az utolsó tisztítást. A neodímium kivitel megrendelésre elérhető.
A tisztítás kézi és a szeparátor szétszerelése nélkül végezhető. Az ajtók kinyitásakor a mágneses magok automatikusan eltávolodnak a rozsdamentes acél védőlaptól — a védőlap felületén befogott ferromágneses részecskék maguktól leesnek. A sima felületű belső elrendezés egyszerű geometriája megkönnyíti mind a tisztítást, mind az esetleges kopásálló védőbevonatolást.
Igen. A szeparátor sima belső felületei az adott alkalmazástól függően kopásálló védőbevonattal láthatók el — például kerámialapkákkal, rugalmas poliuretán vagy gumi réteggel, vagy kémiailag leválasztott nikkellel. Ez jelentősen meghosszabbítja a szeparátor élettartamát még erősen abrazív anyagokkal dolgozó üzemekben is.
Az MSK-MC granulált, poros és szemcsés anyagok tisztítására alkalmazható — beleértve a gabonát, hüvelyeseket, műanyag granulátumot vagy poros nyersanyagokat — az élelmiszer-iparban, takarmánygyártásban, gyógyszeriparban, fafeldolgozásban, vegyiparban és kerámiai iparban. Nagy kapacitása (legfeljebb 365 m³/h) nagy teljesítményű gyártósorokon való alkalmazásra predesztinálja.
Az MSK-MC-t standard kivitelben hat méretben szállítjuk, 45-től 365 m³/h maximális kapacitással és 400 × 200 mm-től 1 500 × 300 mm-ig terjedő be-/kilépő méretekkel. A szeparátort karimákkal szállítjuk a vevő meglévő csőrendszeréhez való csatlakoztatáshoz; egyedi gyártás és többfokozatú szeparációs konfiguráció megrendelésre elérhető. Az Ön anyagának tesztelését ingyenesen végezzük el, az eredmények 3 munkanapon belül rendelkezésre állnak.
Mely iparágakban alkalmazzák a lépcsős mágneses szeparátort?
A lépcsős elválasztókat granulált, por vagy szemcsés anyagok (beleértve a gabonaféléket, hüvelyeseket stb.) tisztítására használják az élelmiszeriparban, a takarmánygyártásban, a gyógyszeriparban, a fafeldolgozásban, a vegyiparban és a kerámiaiparban is.
