Fémdetektor a gyógyszeripar számára PHARMATRON 07 HQ
A PHARMATRON 07 HQ nagy érzékenységű mobil szabadeséses fémdetektor elsősorban a gyógyszeripar számára készült. Még a legfinomabb fémrészecskéket is felismeri és elkülöníti a tablettáktól és drazséktól. Szinte az összes tabletta préssel kompatibilis a piacon.
Az érzékelő teljesen automatikus és nagy sebességű selejtező csappantyúval van felszerelve, amely lehetővé teszi a szennyeződések nagyon precíz eltávolítását és minimalizálja a jó termék veszteségét. A hihetetlen érzékenység és selejtezési sebesség akár 2 000 000 tabletta/óra feldolgozását teszi lehetővé!
A PHARMATRON 07 HQ Clean detektor mobil és magassága állítható. Az egyes részek szerszámok használata nélkül is szétszerelhetők.
A PHARMATRON 07 a legnagyobb érzékelési pontossággal és megbízhatósággal rendelkező fémdetektorok közé tartozik . A detektor tekercse több rétegű árnyékolással van ellátva. Ennek köszönhetően a detektor immunis a külső elektromágneses interferenciával szemben, ami rendkívül pontos fémérzékelést tesz lehetővé. Akár 0,2 mm-es fémeket is képes észlelni!
Rozsdamentes acélból készült, nagy hangsúlyt fektetve a higiénikus kialakításra. Megfelel a gyógyszeripar legszigorúbb higiéniai követelményeinek. Az anyaggal érintkező összes alkatrész FDA-kompatibilis.
A higiénikus kialakításnak és a rendkívüli érzékenységnek köszönhetően a PHARMATRON 07 HQ detektor egy csúcskategóriás detektor a gyógyszeripar számára.
Ez a detektor csúcskategóriás AMD 07 vezérlőegységgel van felszerelve, számos fejlett funkcióval. Az egység érintőképernyővel van felszerelve, így kezelése egyszerű és intuitív. Lehetővé teszi az elektronikus és mechanikus alkatrészek állandó felügyeletét. A mesuNET rendszer lehetővé teszi az eszköz távoli elérését.
Az fémdetektor fő előnyei
- Mobil fémdetektor tablettákhoz / bevonatos tablettákhoz. A legmagasabb higiéniai szabvány az AISI 316L rozsdamentes acél burkolatnak és elválasztó mechanizmusnak köszönhetően. Az optimális és gyors tisztítás érdekében minden alkatrész, amely érintkezik a termékkel, gyorsan szétszerelhető szerszámok használata nélkül. Csőátmérő DN50. Minden fémrészecskét érzékel, mind a szabadon, mind a zárt formában a végtermékben. Minden alkatrész gyors fertőtlenítése, amely érintkezésbe kerül az ellenőrzött termékkel.
- Alkalmas bármilyen tablettázó vagy poreltávolító eszközhöz.
- Nagy kapacitás a kerek DN50 csatlakozókarimának köszönhetően.
A készülék leírása
- Bemenet
- Detektor tekercs
- Vezérlőegység
- USB csatlakozó
- Konstrukció
- Gyors kioldás
- Reteszeléssel ellátott kerekek
- Kimenet - rossz anyag
- Zár
- Kimenet – jó anyag
- Ellenőrző ablak
A PHARMATRON 07 HQszabadeséses detektor:
- Megbízható - funkcionalitásban és fémérzékelésben
- Gyors - reagálás és tisztítás
- Megfelelő - tervezésben és adatkezelésben
Mit várhat el tőlünk?
Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.
1.
Jövünk
2.
Felmérjük és megtervezzük
3.
Méretre gyártjuk
4.
Telepítjük
5.
Beüzemeljük és betanítjuk
6.
Autorizált szervízt biztosítunk
Garantáljuk a mintaanyag letesztelését 3 napon belül!
Győződjön meg róla, hogy berendezéseink tökéletesen megfelelnek elvárásainak!
INGYENESEN elvégezzük alapanyaga tesztelését saját szeparátorainkon!
Kapacitás
A táblázat a detektor óránkénti teljesítményét mutatja , mind kerek, mind hosszúkás tabletták esetén.
| Darab / óra | Leírás | Méretek | |
|---|---|---|---|
| Modell - 40 mm | Modell - 50 mm | ||
| 1.280.000 | 2.000.000 | Kerek tabletta | pr. 5 mm |
| 320.000 | 500.000 | Kerek tabletta | pr. 8 mm |
| 224.000 | 350.000 | Kerek tabletta | pr. 13 mm |
| 320.000 | 500.000 | Hosszúkás tabletta | 8 x 4 mm |
| 96.000 | 150.000 | Hosszúkás tabletta | 19 x 7 mm |
Választható felszerelés:
A PHARMATRON 07 HQdetektort számos kiegészítő felszereléssel tudjuk szállítani:
- Figyelmeztető berendezések – jelzőfény, hangjelzés,…
- mesuSET – detektorvezérlés laptopon keresztül
- mesuNET - az eszköz távoli elérésének lehetősége
- Tanúsítványok - UL, CSA
- Dokumentáció – FMEA, IQ-OQ
Speciális kivitelek
Speciális követelményei vannak a fémdetektor kivitelezésével kapcsolatban? A leggyakoribb igények a következők:
- Porálló - Dust Tight (DT)
- Tisztítás helyben - Wash in Place (WIP)
Lépjen kapcsolatba velünk, megoldást kínálunk közvetlenül az Ön számára.
Felhasznált anyagok
- Keret - rozsdamentes acél (1.4301 / SS 304)
- Detektor tekercs - rozsdamentes acél (1.4301 / SS 304)
- Vezérlőegység - rozsdamentes acél (1.4301 / SS 304)
- Érzékelő terület – PTFE
- Csatlakozó karima - rozsdamentes acél (1.4301 / SS 304)
- Bemeneti tölcsér - rozsdamentes acél (1.4301 / SS 304)

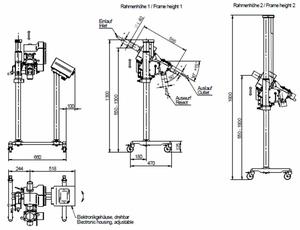

Méretek
Az Ön igényeinek megfelelően más méretekkel ( más magassággal, nyílás átmérővel, kerettel, stb. ) rendelkező szabadeséses fémdetektort is le tudunk szállítani.
Ön meg tudja adni a pontos paramétereket és mi ez alapján méretre szabott ajánlatot készítünk közvetlenül az Ön részére.
A detektor érzékenysége
A detektor érzékenysége számos paramétertől függ, például a nyílás méreteitől (minél kisebb a nyílás átmérője, annál nagyobb a detektor érzékenysége), az anyag sebességétől, a termék sűrűségétől, hőmérsékletétől, páratartalmától stb.
Annak érdekében, hogy ki tudja választani az alkalmazásához legmegfelelőbb fémdetektort a szükséges érzékenységgel, javasoljuk, hogy kérjen anyagvizsgálatot. Ezeket a teszteket ingyenesen elvégezzük. Kérjük, vegye fel velünk a kapcsolatot és mi megszervezzük a tesztek elvégzését az Ön által küldött anyagminta alapján.
A PHARMATRON 07 HQ detektor érzékenységi táblázata
| Modell | Érzékenység (mm) | ||
|---|---|---|---|
| Fe | NonFe | SS | |
| 40 | 0,20 | 0,20 | 0,35 |
| 50 | 0,25 | 0,30 | 0,40 |
AMD 07 vezérlőegység
A minőségi vezérlőegység elengedhetetlen minden detektor megfelelő működéséhez. Vezérlőegységünk gyártásakor nagy hangsúlyt fektetünk a magas minőségi kidolgozásra és a felhasznált alkatrészekre.
A végeredmény egy stabil vezérlőegység sokféle funkcióval (ezek közül csak néhányat említünk):
- Kommunikáció Etherneten keresztül = korlátlan rugalmasság
- Kompakt vezérlőegység
- Automatikus termékbeállítás interferencia-elnyomással és automatikus érzékenység-kalibrációval
- Dinamikus automatikus követés - az érzékelő maximális érzékenysége
- Digitális jelszűrés a maximális stabilitás érdekében nehéz körülmények között is
- A rendszer megfelelő működésének ellenőrzése
- A szűk érzékelési zóna garantálja a fémek pontos elhelyezkedését az érzékelési mezőben és ezáltal a pontos észlelést
- Egyszerű, intuitív kezelés – elengedhetetlen az érzékelő működtetéséhez
- 5,7" színes kijelző
- Akár 500 termék beállításainak tárolása a memóriában
- Távoli csatlakozási lehetőség - diagnosztika, paraméter váltás, SW frissítés
- USB csatlakozó - adattárolási lehetőség, egyszerű SW frissítés, szervizbeavatkozás felgyorsítása
A készlet tartalma
A PHARMATRON 07 HQ detektor a következő elemeket tartalmazza:
- Detektáló fej
- Selejtezőegység pneumatikus alkatrészekkel, légnyomás-szabályozóval stb.
- Vezérlőegység
- Csatlakozó kábelek
- Telepítési hardver
- Használati útmutató
- Tápellátás: 100 – 240 V AC, 50/60 Hz
- Teljesítmény: max.75 W
- Védettség: IP65
- Min. üzemi hőmérséklet: + 5°C
- Max. üzemi hőmérséklet: + 40°C
- Relatív páratartalom: 0-95 % (kondenzáció nélkül)
- Tápkábel: 2,9 m csatlakozóval
A szabadeséses fémdetektorok speciális berendezések, amelyeket ömlesztett és szabadon áramló anyagok ellenőrzésére terveztek, amelyek gravitáció hatására csövön vagy csatornán keresztül haladnak át. Élelmiszeripar, gyógyszeripar vagy vegyipar termelési soraiba telepítik őket, ahol a fémszennyeződések észlelését és automatikus eltávolítását biztosítják a termék további feldolgozása vagy csomagolása előtt.
Hat modell szabadeséses fémdetektort kínálunk az élelmiszeripar számára: Fémdetektor METRON 07 PowerLine, Fémdetektor METRON 07 FlatLine, Szabadeséses fémdetektor QUICKTRON 07 RH HyQ Clean, Szabadeséses fémdetektor QUICKTRON 05 A, Szabadeséses fémdetektor METRON 05 CR és Fémdetektor PHARMATRON 07 HQ. Minden modell meghatározott alkalmazásokhoz készült, és érzékenységében, kivitelében és vezérlőegységében különbözik egymástól.
Az érzékenység az adott modelltől és az apertura átmérőjétől függ. Például a Fémdetektor METRON 07 PowerLine akár 0,4 mm érzékenységet ér el vasfémek (Fe), 0,5 mm-t nem vasfémek (NFe) és 1,5 mm-t rozsdamentes acél (SS) esetén. A Szabadeséses fémdetektor QUICKTRON 07 RH HyQ Clean Fe-t 0,5 mm-től, NFe-t 0,6 mm-től és SS-t 1,5 mm-től érzékeli. A pontos értékek mindig az apertura átmérőjétől és az ellenőrzött termék tulajdonságaitól függnek.
A fémmentess zóna (MFZ) egy védőtér a detektor körül, ahol nem helyezhetők el fémes szerkezetek, hogy ne zavarják az érzékelést. A Fémdetektor METRON 07 PowerLine és Fémdetektor METRON 07 FlatLine modelleknél speciális konstrukciós elvük miatt nincs szükség fémmentess zónára, ami lényegesen egyszerűsíti a szerelést és helyet takarít meg a termelési soron. A Szabadeséses fémdetektor QUICKTRON 05 A és a Szabadeséses fémdetektor METRON 05 CR fémmentess zónát igényelnek.
A szabadeséses fémdetektor elektromágneses indukció elvén működik. Az anyag gravitáció hatására szabadon esik át az érzékelőfejen, amely elektromágneses mezőt generál. Ha az anyag fémszennyeződést tartalmaz, az megváltoztatja ezt a mezőt, amelyet a készülék azonnal rögzít. A vezérlőegység ekkor automatikus kivetőt aktivál, amely eltávolítja a szennyezett terméket a gyártási folyamatból.
A detektorok kétféle vezérlőegységgel rendelkeznek. A QUICKTRON 07 RH HyQ Clean, METRON 07 PowerLine, METRON 07 FlatLine és PHARMATRON 07 HQ modellek az AMD 07 egységet használják 5,7"-os színes érintőkijelzővel, Ethernet-csatlakozással, mesuNET távoli hozzáféréssel és 500 termék memóriájával. A QUICKTRON 05 A és METRON 05 CR modellek AMD 05 egységgel rendelkeznek, 5 soros LCD kijelzővel, 4 gombbal és 500 termék memóriájával.
Igen, szabadeséses fémdetektoraink tanúsítottak és az élelmiszeripar számára tervezettek — megfelelnek a higiéniai követelményeknek, és élelmiszerrel érintkezésre alkalmas anyagokból készültek. A Fémdetektor PHARMATRON 07 HQ kifejezetten a gyógyszeripar számára készült, a legmagasabb higiéniai és érzékenységi követelményekkel. Minden modell megfelel az EU-ban érvényes vonatkozó szabványoknak és előírásoknak.
Átfogó szervizszolgáltatást nyújtunk, beleértve a telepítést, üzembe helyezést, kezelőszemélyzet képzését és rendszeres kalibrálást. A detektor megfelelő működésének ellenőrzéséhez tesztdarabok (test pieces) állnak rendelkezésre az érzékenység rendszeres ellenőrzéséhez. Az ügyfelek a mesuNET távelérést is igénybe vehetik a detektorok hálózaton keresztüli felügyeletéhez és kezeléséhez — az AMD 07 vezérlőegységgel rendelkező modelleken érhető el.
