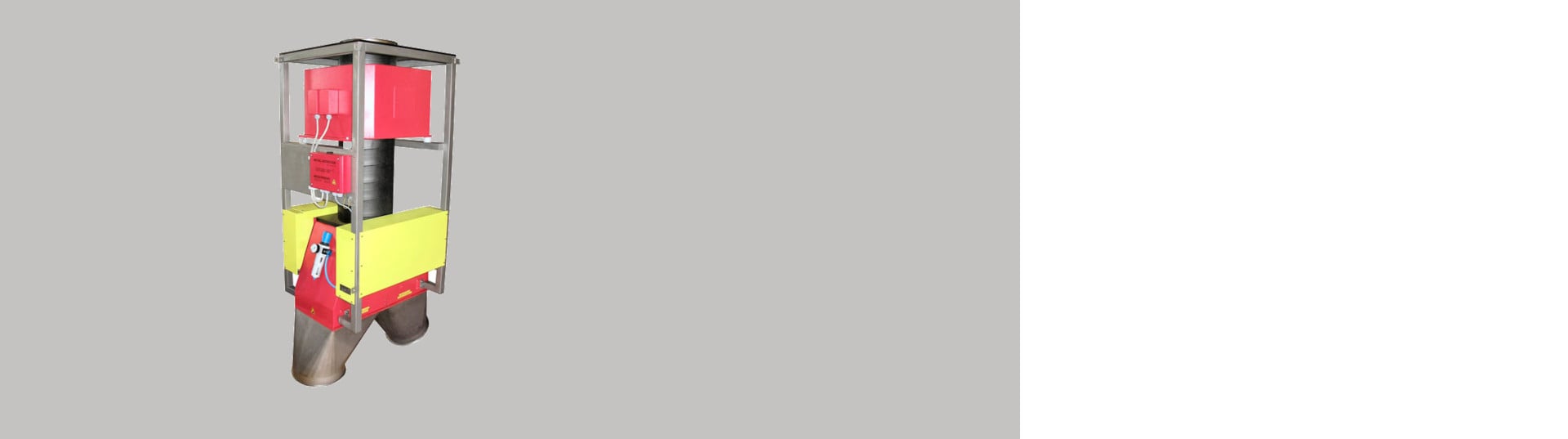

Szabadeséses fémdetektor QUICKTRON 03 E
A QUICKTRON 03 E szabadeséses fémdetektor fémrészecskék kimutatására szolgálagravitáció által csővezetékeken keresztül szállított laza anyagokból. Gyakran használják fémek kimutatására fóliapelyhekből.
A fóliapelyhek gravitációs szállítása során csővezeték eltömődés léphet fel. Ez az automatikus detektor kettős elzárószeleppel van felszerelve, amely megakadályozza a csővezeték eltömődését és minimalizálja a jó anyag veszteségét anélkül, hogy megszakítaná az anyagáramlást.
A detektor kiváló minőségű alkatrészekkel van felszerelve a teljes készülék maximális élettartama érdekében.
A vezérlőegység vezérlése nagyon egyszerű, az egység stabil és tartós.
Az szabadeséses fémdetektor fő előnyei
- Detektor fémek kimutatására fóliapehelyből.
- Fémek automatikus felismerése és szétválasztása a gyártás megszakítása nélkül.
- Érzékeli és elválasztja az összes szabad és rejtett fémet az anyagban.
- Kiértékelő elektronika áttekinthető gombokkal az egyszerű üzembe helyezés és kezelés érdekében.
- A dupla szelep és a rendelkezésre álló csőátmérők széles választéka biztosítják az anyag sima áramlását még nagyon könnyű pelyhek esetén is.
A detektor működésének elve
A Quicktron sorozat fémdetektorai szabadon eső ömlesztett anyagot szállító csővezetékbe vannak beépítve. A vizsgált anyag áthalad az érzékelő tekercsen. Ha az anyag fémszennyeződéssel szennyezett, a tekercs érzékeli ezt a fémet és jelet küld a kettős selejtező szelep kinyitására. Ez a kettős csappantyú arra szolgál, hogy megakadályozza a detektor testének anyaggal való eltömődését.
Az érzékelő működése, beleértve a szennyeződések eltávolítását is, teljesen automatikus.
Köszönhetően a nagy sebességű selejtező csappantyúnak működése nagyon gyors és precíz, ami minimalizálja a jó anyagveszteséget. Az anyag kidobásának ideje állítható.
QUICKTRON 03 E szabadeséses fémdetektor :
- Megbízható - funkcionalitásban és fémérzékelésben
- Tartós – technológiában és teljesítményben
- Könnyű - telepítés és kezelés
Mit várhat el tőlünk?
Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.
1.
Jövünk
2.
Felmérjük és megtervezzük
3.
Méretre gyártjuk
4.
Telepítjük
5.
Beüzemeljük és betanítjuk
6.
Autorizált szervízt biztosítunk
Garantáljuk a mintaanyag letesztelését 3 napon belül!
Győződjön meg róla, hogy berendezéseink tökéletesen megfelelnek elvárásainak!
INGYENESEN elvégezzük alapanyaga tesztelését saját szeparátorainkon!
Választható felszerelés
A QUICKTRON 03 E detektort számos kiegészítő felszereléssel tudjuk szállítani:
- Figyelmeztető berendezések – jelzőfény, hangjelzés,…
- Légkompresszor
- Sűrített levegő tartály
- A csatlakozó kábelek speciális hossza
- Felügyelet - légnyomás, elzárószelep
- Az eliminációs ciklusok számlálója
AMD 03 vezérlőegység
A minőségi vezérlőegység elengedhetetlen minden detektor megfelelő működéséhez. Vezérlőegységünk gyártásakor nagy hangsúlyt fektetünk a magas minőségi kidolgozásra és a felhasznált alkatrészekre.
Az eredmény egy stabil vezérlőegység sokféle funkcióval (ezek közül csak néhányat említünk):
- Egyszerű vezérlés
- A rendszer megfelelő működésének ellenőrzése
- A szállítószalag rezgő hatásának elnyomása
- Egyszerű szervíz és diagnosztika
- Az egység folyamatos kiegyensúlyozása
- Az észlelés és a hiba optikai jelzése
A készlet tartalma
A QUICKTRON 03 E detektor a következő elemeket tartalmazza:
- Érzékelő fej
- Vezérlőegység
- Csatlakozó kábelek
- Használati útmutató
Adatlap (EN)
A QUICKTRON 03 E egy szabadeséses fémdetektor, amelyet csővezetékeken szabadesésben szállított ömlesztett anyagok fémszennyeződéseinek kimutatására terveztek. Fő alkalmazási területe a fólia-flake-ek fémdetektálása — könnyű anyagok, amelyek gravitációs szállítása során csőeltömődés keletkezhet. A kettős kizáró csappantyúnak köszönhetően a detektor megakadályozza az eltömődést, és ezekkel az igényes anyagokkal is megszakítás nélküli detektálást tesz lehetővé.
A lényeges különbség a kizáró csappantyúban rejlik. A QUICKTRON 03 R egyszeres kizáró csappantyúval van felszerelve, amely szabványos ömlesztett anyagokhoz — granulátumhoz, regranulátumhoz vagy aprítékhoz — megfelelő. A QUICKTRON 03 E ezzel szemben kettős kizáró csappantyúval rendelkezik, amely megakadályozza a csőeltömődést — ez a kialakítás különösen elengedhetetlen könnyű fólia-flake-ek esetén, ahol az egyszeres kizárás nem elegendő a folyamatos anyagáramlás biztosításához.
Az anyag szabadesésben halad át a detektáló tekercsen. Amint a tekercs fémszennyeződés jelét észleli, aktiválja a kettős kizáró csappantyú nyitását, amely a szennyezett adagot az elutasítási tartályba irányítja. A kettős kialakítás megakadályozza a detektor testének eltömődését — az anyagáramlás a csővezetékben a kizárási ciklus alatt is fenntartott marad. A kizárási idő állítható a jó termék veszteségének minimalizálása érdekében.
A detektor DN 30-tól DN 200 mm-ig terjedő apertúraátmérőkben érhető el, óránkénti 1 000-től 44 800 literig terjedő áteresztőképességgel. A mérettartomány sokfélesége lehetővé teszi a különböző iparágakban és ömlesztett anyagtípusokhoz való alkalmazást. Nem szabványos átmérőket, magasságokat vagy keretes módosításokat az Ön igényei szerint gyártunk egyedi megoldásként.
Az érzékenység az apertúra átmérőjétől függ — minél kisebb az átmérő, annál nagyobb az érzékenység. Az eredményt az anyag sebessége, sűrűsége, hőmérséklete és nedvességtartalma is befolyásolja; ezek a tényezők fólia-flake-ek esetén különösen specifikusak lehetnek. Az Ön konkrét anyagának pontos érzékenységét ingyenes teszttel ellenőrizzük, az eredményt három napon belül garantáljuk.
Az AMD 03 vezérlőegység egyszerű kezelést, a detektálás és a hibák optikai jelzését, a szállítószalag rezgésének hatásának elnyomását és az egység folyamatos egyensúlyozását biztosítja. Opcionálisan szállítható légkompresszor vagy sűrített levegős tartály, figyelmeztető eszköz (jelzőlámpa, csengő), légnyomás- és csappantyúállás-megfigyelés, valamint kizárási ciklus-számláló.
Igen — a SOLLAU kínálatában szereplő összes gravitációs detektorhoz hasonlóan a QUICKTRON 03 E is elérhető ATEX kivitelben, robbanásveszélyes légkörben való alkalmazásra. Ajánlatkéréskor kérjük, adja meg a szükséges ATEX zónát és kategóriát. A detektor robusztus kialakítása a maximális élettartamot szem előtt tartva készült, még igényes üzemi körülmények között is.
A standard szállítás tartalmazza a detektáló fejet, az AMD 03 vezérlőegységet, csatlakozókábeleket és használati útmutatót. A kompakt méretek és az alacsony beépítési magasság megkönnyíti a meglévő gyártósorba való integrálást. A teljes projektet elejétől végéig kezeljük — kiszállunk, felmérjük, egyedileg gyártjuk, beszereljük, üzembe helyezzük és betanítjuk a kezelőket. A jótállási és jótállás utáni szerviz szintén benne foglalt.
