Szabadeséses fémdetektor PLASTRON 05 K műanyagipar számára
A PLASTRON 05 K szabadeséses fémdetektor fröccsöntő gépekre és extruderekre szerelhető, amely a műanyagokban lévő fémrészecskék kimutatására szolgál. Az érzékelő teljesen automatikus és egy nagy sebességű selejtező csappantyúval van felszerelve , amely lehetővé teszi a szennyeződések nagyon precíz eltávolítását és minimalizálja a jó termék veszteségét.
A detektor úgy készült, hogy lassú anyagáramlás mellett is képes felismerni és kilökni a fémszennyeződéseket (granulátum, regranulátum, pelyhek ,... ). Mind a detektor, mind pedig a selejtező csappantyú kifejezetten erre az alkalmazásra lett kifejlesztve a műanyagipar részére.
Kedvező árának és nagy érzékenységének köszönhetően a PLASTRON 05 K a műanyagiparban leggyakrabban használt szabadeséses érzékelő.
A digitális jelfeldolgozás kiváló érzékelési eredményeket tesz lehetővé, az érzékelő robusztus felépítése pedig maximális élettartamot eredményez.
A PLASTRON 05 K detektor könnyen integrálható fröccsöntő gépbe vagy extruderbe kis magasságának és kompakt méreteinek köszönhetően.
Ez a detektor alapkivitelben 30-120 mm átmérőjű bemeneti nyílással rendelkezik .
Az érzékelő nyitott keretes felépítése korlátlan hozzáférést tesz lehetővé minden alkatrészéhez. Karbantartása nagyon egyszerű, a teljes készülék szétszerelhető és tisztítható szerszámok használata nélkül.
Abban az esetben, ha a felhasznált anyagban gyakrabban fordulnak elő ferromágneses szennyeződések (például regranulátum használatakor), javasoljuk az egyszerű és hatékony mágneses szeparátorok használatát. Alkalmazásuk maximálisra növeli a downstream technológia (különösen a befecskendező fúvókák) védelmét és egyúttal csökkenti az észlelések gyakoriságát (a mágneses fémeket eltávolítja és csak a nemmágneses fémeket észleli a detektor), ami csökkenti a jó anyag veszteségét.
Ezek a szeparátorok közvetlenül megvásárolhatók online áruházunkban.
Ez a detektor nagy teljesítményű AMD 05 vezérlőegységgel van felszerelve, amely számos fejlett funkcióval rendelkezik, mint például az automatikus termékbeállítás, az automatikus kalibrálás vagy a rendszer digitális szűrése. Az egység 5 soros LCD kijelzővel van felszerelve és 4 ergonomikus gombbal vezérelhető. Működése egyszerű és intuitív.
Az szabadeséses fémdetektor fő előnyei
- Ez a fémdetektor fröccsöntő gépekbe vagy extruderekbe szerelhető.
- A detektort fémek érzékelésére fejlesztették ki műanyag granulátumokból, darálékból és porokból.
- Présekben vagy extruderekben használják, ahol az anyag lassan áramlik és a detektortér folyamatosan telítve van az anyaggal.
- Ezt a típusú detektort kifejezetten erre a célra fejlesztették ki.
- Ennek köszönhetően a legjobb eredmény és üzembiztonság érhető el az érzékelő tisztíthatóságának megőrzése mellett.
A PLASTRON 05 K szabadeséses fémdetektor :
- Megbízható - funkcionalitásban és fémérzékelésben
- Tartós – technológiában és teljesítményben
- Gyors - reagálás és tisztítás
Mit várhat el tőlünk?
Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.
1.
Jövünk
2.
Felmérjük és megtervezzük
3.
Méretre gyártjuk
4.
Telepítjük
5.
Beüzemeljük és betanítjuk
6.
Autorizált szervízt biztosítunk
Garantáljuk a mintaanyag letesztelését 3 napon belül!
Győződjön meg róla, hogy berendezéseink tökéletesen megfelelnek elvárásainak!
INGYENESEN elvégezzük alapanyaga tesztelését saját szeparátorainkon!
Választható felszerelés
A PLASTRON 05 K detektort számos kiegészítő felszereléssel tudjuk szállítani:
- Figyelmeztető berendezések – jelzőfény, hangjelzés,…
- A csatlakozó kábelek speciális hossza
- Monitoring - légnyomás, elzárószelep folyamatos ellenőrzése
- A detektor kiürítése egy gomb megnyomásával
Speciális kivitelek
Speciális követelményei vannak a fémdetektor kivitelezésével kapcsolatban? A leggyakoribb igények a következők:
- Abrazív alkalmazásokhoz készült változat
Méretek
| Modell | Súly (kg) |
|---|---|
| PLASTRON K 30 | 13 |
| PLASTRON K 40 | 13 |
| PLASTRON K 50 | 19 |
| PLASTRON K 60 | 19 |
| PLASTRON K 70 | 19 |
| PLASTRON K 100 | 35 |
| PLASTRON K 120 | 35 |
Más magasságú, nyílás átmérőjű, keretes stb. szabadeséses fémdetektort is tudunk szállítani az Ön igényeinek megfelelően.
Elkérjük Öntől a szükséges módosítások specifikációját, amely alapján pontosan az Ön igényeinek megfelelő ajánlatot készítünk.
A detektor érzékenysége
A detektor érzékenysége számos paramétertől függ, például a nyílás méreteitől (minél kisebb a nyílás átmérője, annál nagyobb a detektor érzékenysége), az anyag sebességétől, a termék sűrűségétől, hőmérsékletétől, páratartalmától stb.
Annak érdekében, hogy ki tudja választani az alkalmazásához legmegfelelőbb fémdetektort a szükséges érzékenységgel, javasoljuk, hogy kérjen anyagvizsgálatot. Ezeket a teszteket ingyenesen elvégezzük. Kérjük, vegye fel velünk a kapcsolatot és mi megszervezzük a tesztek elvégzését az Ön által küldött anyagminta alapján.
A PLASTRON 05 K detektor érzékenységi táblázata
| Modell | A nyílás átmérője (mm) | Érzékenység (mm) | ||
|---|---|---|---|---|
| Fe | NonFe | SS | ||
| PLASTRON K 30 | 30 | 0,3 | 0,5 | 0,6 |
| PLASTRON K 40 | 40 | 0,4 | 0,6 | 0,8 |
| PLASTRON K 50 | 50 | 0,5 | 0,8 | 1,0 |
| PLASTRON K 60 | 60 | 0,6 | 1,0 | 1,2 |
| PLASTRON K 70 | 70 | 0,7 | 1,0 | 1,5 |
| PLASTRON K 100 | 100 | 1,0 | 1,5 | 2,0 |
| PLASTRON K 120 | 120 | 1,2 | 1,75 | 2,5 |
AMD 05 vezérlőegység
A minőségi vezérlőegység elengedhetetlen minden detektor megfelelő működéséhez. Vezérlőegységünk gyártásakor nagy hangsúlyt fektetünk a magas minőségi kidolgozásra és a felhasznált alkatrészekre.
A végeredmény egy stabil vezérlőegység sokféle funkcióval (ezek közül csak néhányat említünk):
- Vezérlőegység beépített állítható tápegységgel a megbízható teljesítmény és az egyszerű szerviz érdekében
- Automatikus termékbeállítás interferencia-elnyomással és automatikus érzékenység-kalibrációval
- Digitális jelszűrés a maximális stabilitás érdekében nehéz körülmények között is
- A keskeny érzékelési zóna garantálja a fémek pontos elhelyezkedését az érzékelési mezőben és ezáltal a pontos észlelést
- A rendszer megfelelő működésének ellenőrzése
- Érintővezérlés 4 ergonomikus gombbal
- 5 soros megvilágított LCD kijelző
- Akár 500 termék beállításainak tárolása a memóriában
A készlet tartalma
A PLASTRON 05 K detektor a következő elemeket tartalmazza:
- Érzékelő fej
- Selejtezőegység pneumatikus alkatrészekkel, légnyomás-szabályozóval stb.
- Vezérlőegység
- Csatlakozó kábelek
- Telepítési hardver
- Használati útmutató
Adatlap (EN)
- Tápellátás: 100 – 240 V AC, 50/60 Hz
- Teljesítmény: max.50 W
- Védettség: IP65
- Min. üzemi hőmérséklet: -10 °C
- Max. üzemi hőmérséklet: + 50°C
- Relatív páratartalom: 0-95 % (kondenzáció nélkül)
- Sűrített levegő csatlakozás: 6 – 10 bar
- Sűrített levegő fogyasztás:
- PLASTRON K 30 – 70 = 6l leválasztásonként
- PLASTRON K 100 – 120 = 0l leválasztásonkénti
- Anyagsebesség, amellyel megbízhatóan érzékeli a fémeket: 0,005 - 2,0 m/s
- Anyag: műanyag granulátum 1 – 10 mm
- Tápkábel: 1,8 m csatlakozóval
A PLASTRON 05 K egy gravitációs (szabadesési) fémdetektor, amelyet kifejezetten a műanyagipar számára fejlesztettek ki. Közvetlenül fröccsöntő gépekre vagy extruderekre szerelhető, és fémszenynyeződéseket mutat ki a műanyag anyagokban — granulátumban, regranulátumban, maradékban és porban —, amelyek gravitáció hatására folynak át rajta. A pneumatikus szállításhoz tervezett csődetektorokkal ellentétben a PLASTRON 05 K lassú, gravitációs anyagáramlásra van tervezve, ahol a detektálási zóna folyamatosan anyaggal van töltve.
Az érzékenység az apertúra átmérőjétől függ — minél kisebb az átmérő, annál nagyobb az érzékenység. A legkisebb Ø 30 mm-es apertúránál a PLASTRON K 30 0,3 mm-től detektálja a vasgömböcskéket, 0,5 mm-től a nem-vasgömböcskéket és 0,6 mm-től a rozsdamentesacél-gömböcskéket. A Ø 50 mm-es apertúránál a határok Fe 0,5 mm, NonFe 0,8 mm, SS 1,0 mm; a legnagyobb standard Ø 120 mm-es apertúránál 1,2 mm (Fe), 1,75 mm (NonFe) és 2,5 mm (SS). Az Ön anyagára vonatkozó pontos érzékenységet ingyenes teszttel ellenőrizzük — az eredményt három napon belül garantáljuk.
A detektor standard kivitelben 30, 40, 50, 60, 70, 100 és 120 mm-es apertúraátmérőkben érhető el. Kulcsfontosságú tulajdonsága, hogy 0,005–2,0 m/s közötti nagyon lassú anyagáramlási sebesség esetén is megbízhatóan képes detektálni — tehát olyan körülmények között, ahol a pneumatikus csődetektorok nem működnek. Nem szabványos átmérőket és méreteket az Ön folyamatspecifikációja szerint egyedi megoldásként gyártjuk.
A műanyag anyag gravitáció hatására folyik át a detektáló tekercsen — a detektálási zóna folyamatosan anyaggal van töltve. Amint a tekercs fémszennyeződés jelét észleli, egy nagy sebességű kizáró csappantyú a szennyezett adagot az elutasítási tartályba irányítja, minimalizálva a megfelelő termék veszteségét. A teljes ciklus teljesen automatikus, operátori beavatkozás nélkül.
Ha az anyag magasabb arányban tartalmaz ferromágneses szennyeződéseket — jellemzően regranulátum feldolgozásakor —, mágnesszeparátor (tartálymagnes TM vagy csillagmagnes SM) előzetes beszerelését javasoljuk. A mágnesszeparátorok a detektorba érkezés előtt eltávolítják a ferromágneses fémeket, védik a befecskendező fúvókákat, és jelentősen csökkentik az elutasítási ciklusok számát. Ennek eredményeként a PLASTRON 05 K csak nem mágneses fémeket detektál, és a megfelelő anyag veszteségei minimálisra csökkennek.

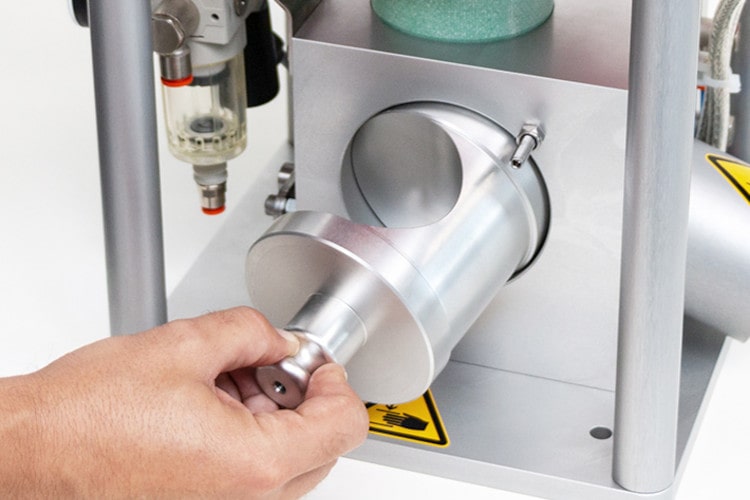

A nyitott keretes szerkezet korlátlan hozzáférést biztosít a detektor összes alkatrészéhez. A teljes berendezés szerszám nélkül szétszerelhető és megtisztítható — különösen előnyös a gyakori anyagcsere vagy a rendszeres vonaltisztítás esetén. Az alacsony beépítési magasság és a kompakt méretek szintén megkönnyítik a közvetlen integrációt fröccsöntő gépen vagy extruderen.
A detektor 100–240 V AC (50/60 Hz) hálózatról üzemel, maximális teljesítményfelvétele 50 W, védelmi fokozata IP 65. Sűrített levegő ellátást igényel 6–10 bar nyomáson; a levegőfogyasztás modellenként eltér — Ø 30–70 mm-es apertúráknál 6 l visszautasításonként, Ø 100–120 mm-es apertúráknál nulla. Üzemi hőmérséklet: -10 és +50 °C között, relatív páratartalom legfeljebb 95% kondenzáció nélkül.
Az opcionális felszerelés tartalmaz figyelmeztető eszközt (jelzőlámpa, csengő), speciális kábelzárhosszakat, levegőnyomás és kizáró csappantyú állásának megfigyelését, valamint egygombos detektor-ürítési funkciót. Igényes körülményekre abrazív anyagokhoz készült kivitel is elérhető. Az AMD 05 vezérlőegység legfeljebb 500 termék beállításait tárolja, és támogatja a diagnosztikai célú távoli kapcsolódást.
