Ipari fémdetektor METRON 07 CI

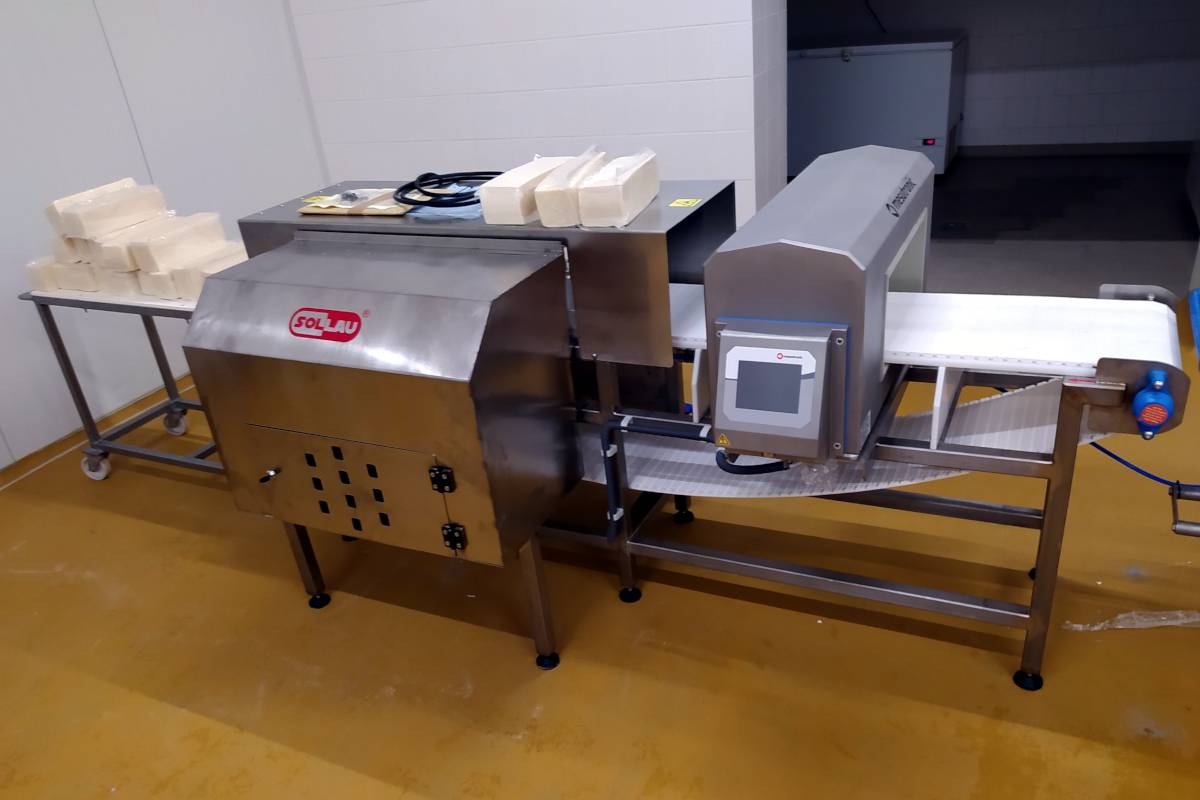

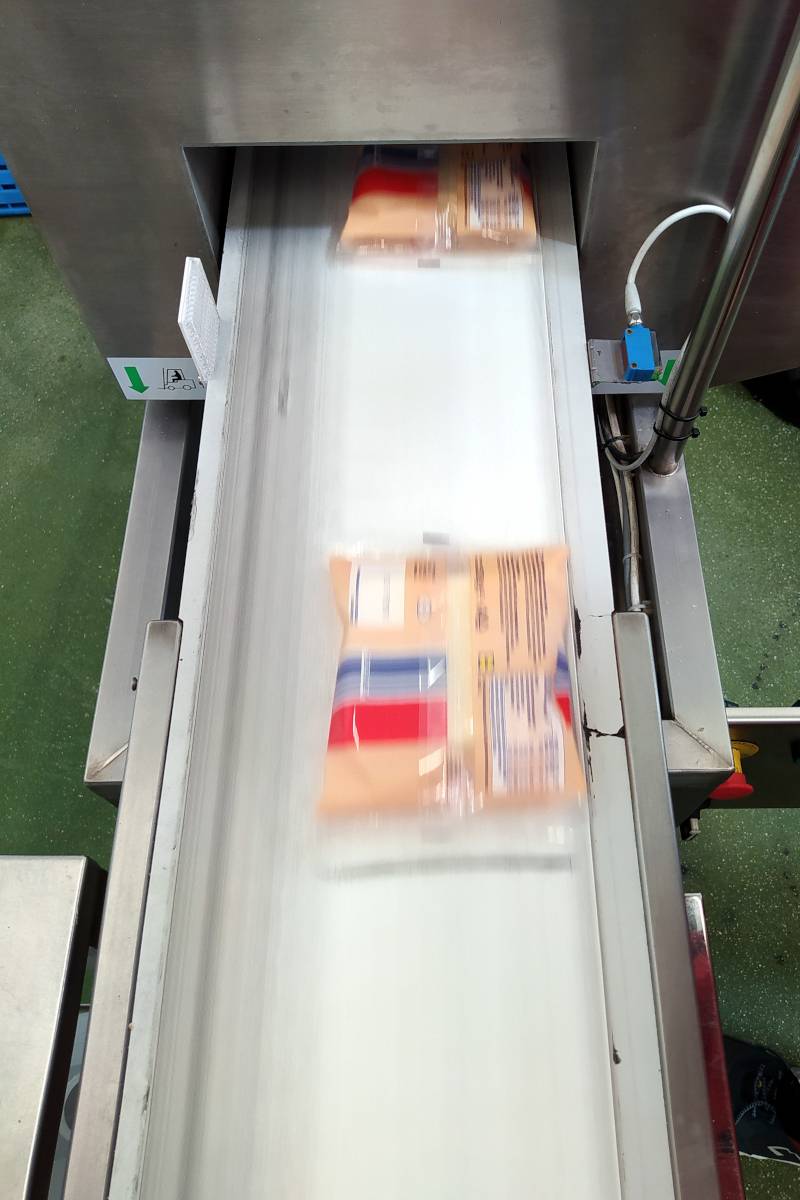

A METRON 07 Cl alagút fémdetektor integrált vezérlőegységgel a szállítószalaggal szállított anyagok fémszennyeződéseinek kimutatására szolgál. Az imagePHASE rendszer lehetővé teszi a termék megjelenítését a vezérlőegység kijelzőjén.
Ezt a fémdetektort nagy pontosság és megbízhatóság jellemzi. A detektor egy csúcskategóriás AMD 07 vezérlőegységgel van felszerelve, számos fejlett funkcióval. Az egység rendelkezik érintőképernyővel is, így kezelése egyszerű és intuitív
A METRON 07 CI fémdetektor akár 30 m/s sebességgel szállított anyagokból is lehetővé teszi a fémek detektálását a szállítószalagon!
A METRON 07 CI fémdetektor telepítési helyének követelményei minimálisak, mivel a mesuCAGE technológia használatának köszönhetően a szükséges fémmentes zóna jelentősen csökkent.
Az alagút fémdetektor fő előnyei
- Az alagútdetektor szállítószalagba szerelhető. Érzékeli az összes fémrészecskét, mind a szabadon lévőket, mind a végtermékben lévő zárt formában. Nagy érzékenység minden ipari környezetben.
- Felhasználóbarát és megbízható technológia, amelyet évek óta tartó használat bizonyít.
- A feldolgozott végtermék minőségének ellenőrzésére vagy a technológia védelmére használják.
- Minimális méretkövetelmények (a felület csökkentése, ahol nem lehetnek fémtárgyak) a mesuCAGE technológiának köszönhetően
- Megfelel a HACCP, IFS, BRC és SQF rendszerek minőségi követelményeinek.
A METRON 07 CI alagút fémdetektor:
- Megbízható - funkcionalitásban és fémérzékelésben
- Tartós – technológiában és teljesítményben
- Megfelelő – tervezésben és adatkezelésben
Mit várhat el tőlünk?
Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.
1.
Jövünk
2.
Felmérjük és megtervezzük
3.
Méretre gyártjuk
4.
Telepítjük
5.
Beüzemeljük és betanítjuk
6.
Autorizált szervízt biztosítunk
Garantáljuk a mintaanyag letesztelését 3 napon belül!
Győződjön meg róla, hogy berendezéseink tökéletesen megfelelnek elvárásainak!
INGYENESEN elvégezzük alapanyaga tesztelését saját szeparátorainkon!
Választható felszerelés:
A METRON 07 CI fémdetektort számos kiegészítő felszereléssel tudjuk szállítani :
- Figyelmeztető berendezések – jelzőfény, hangjelzés,…
- Vizsgálati szabványok készlete az érzékelő érzékenységének ellenőrzésére
- Wi-Fi
- mesuNET - az eszköz távoli elérésének lehetősége
- Szállítószalag vezérlés – szállítószalag hátramenet,…
- Szennyezőanyagok eltávolítása - toló, szabadeső berendezés, légfúvóka, szállítószalag hátramenet, kilökőkar, …
- SW módosítások az Ön igényei szerint - adatátvitel, speciális ellenőrzési műveletek
Speciális kivitelek:
Speciális követelményei vannak a fémdetektor kivitelezésével kapcsolatban? A leggyakoribb igények a következők:
- Robbanásveszélyes környezetben való használatra tervezték
- Színes kialakítás igény szerint
- Speciális tápegység, csatlakozók stb.
- Magas hőmérsékleten is használható kialakítás
- Detektor vezérlő kijelzővel és/vagy vezérlőegységgel külön szekrényben
Méretek
| LH: A nyílás magassága (mm) | LB: A nyílás szélessége (mm) | SH: Vastagság | SL: A detektor hossza (mm) | SB: A detektor szélessége (mm) |
|---|---|---|---|---|
| 50 | Választható | 150 | 260 | LB + 315 |
| 75 | Választható | 130 | 260 | LB + 315 |
| 100 - 150 | Választható | 115 | 260 | LB + 315 |
| 175 – 200 | Választható | 115 | 300 | LB + 315 |
| 225 – 250 | Választható | 115 | 350 | LB + 315 |
| 275 – 300 | Választható | 115 | 400 | LB + 315 |
| 325 – 350 | Választható | 115 | 450 | LB + 315 |
| 375 – 400 | Választható | 115 | 500 | LB + 315 |
| 425 – 450 | Választható | 115 | 550 | LB + 315 |
| 475 – 500 | Választható | 115 | 600 | LB + 315 |
| 550 - 600 | 115 | 650 | LB + 315 |
Metal free (fémmentes) zóna - MFZ
A fémdetektor megfelelő működéséhez elengedhetetlen, hogy a detektornyílás közvetlen közelében ne legyenek állandó (pl. szállítószalag szerkezet, szállítószalag burkolat) vagy mozgatható fémek (pl. szállítógörgők). Ezért minden detektornál meg kell határozni egy MFZ-t, amely nem tartalmazhat mozgó vagy mozdulatlan fémeket. A fémdetektor apertúráját a fémmentes zóna közepén kell elhelyezni. Ha betartja az MFZ-t az érzékelő telepítésekor, megakadályozza a hamis jelzéseket, a termékek téves elutasítását és hozzájárul az érzékelő megfelelő működéséhez.
Lépjen kapcsolatba velünk – segítünk kiszámítani az MFZ-t a mozgó és az állandó fémekre.
A detektor érzékenysége
A detektor érzékenysége számos paramétertől függ, például a nyílás méreteitől (minél kisebb a nyílás magassága, annál nagyobb a detektor érzékenysége), a szállítószalag sebességétől, a termék sűrűségétől, hőmérsékletétől, páratartalmától stb.
Annak érdekében, hogy ki tudja választani az alkalmazásához legmegfelelőbb fémdetektort a szükséges érzékenységgel, javasoljuk, hogy kérjen anyagvizsgálatot. Ezeket a teszteket ingyenesen elvégezzük. Kérjük, vegye fel velünk a kapcsolatot és mi megszervezzük a tesztek elvégzését az Ön által küldött anyagminta alapján.
A METRON 05 D detektor érzékenységi diagramja érvényes LB 1,5 x LH
AMD 07 vezérlőegység
A minőségi vezérlőegység elengedhetetlen minden detektor megfelelő működéséhez. Vezérlőegységünk gyártásakor nagy hangsúlyt fektetünk a magas minőségi kidolgozásra és a felhasznált alkatrészekre.
A végeredmény egy stabil vezérlőegység sokféle funkcióval (ezek közül csak néhányat említünk):
- Kommunikáció Etherneten keresztül = korlátlan rugalmasság
- Kompakt vezérlőegység
- Automatikus termékbeállítás interferencia-elnyomással és automatikus érzékenység-kalibrációval
- Dinamikus automatikus követés - az érzékelő maximális érzékenysége
- Digitális jelszűrés a maximális stabilitás érdekében nehéz körülmények között is
- A rendszer megfelelő működésének ellenőrzése
- A szűk érzékelési zóna garantálja a fémek pontos elhelyezkedését az érzékelési mezőben és ezáltal a pontos észlelést
- Egyszerű, intuitív kezelés – elengedhetetlen az érzékelő működtetéséhez
- 5,7" színes kijelző
- Akár 500 termék beállításainak tárolása a memóriában
- Távoli csatlakozási lehetőség - diagnosztika, paraméter váltás, SW frissítés
- USB csatlakozó - adattárolási lehetőség, egyszerű SW frissítés, szervizbeavatkozás felgyorsítása
A készlet tartalma:
A METRON 07 CL detektor a következő elemeket tartalmazza:
- Érzékelőfej integrált vezérlőegységgel
- Használati útmutató
Adatlap (EN)
- Tápellátás: 100 – 240 V AC, 50/60 Hz
- Teljesítmény: 50 W max
- Védettség: IP 66 (IP 69 K)
- Min. üzemi hőmérséklet: -10°C
- Max. üzemi hőmérséklet: + 50°C
- Relatív páratartalom: 0-95% (kondenzáció nélkül)
- Max. szállítószalag sebesség, amellyel megbízhatóan érzékeli a fémeket: 30 m/s
- Tápkábel: 1,8 m csatlakozóval
A textil feldolgozó sorokhoz való fémdetektorokat szövetek, gyapjak, fóliák és anyagszalagok fémes szennyeződések szempontjából történő ellenőrzésére használják — tipikusan törött tűk, gépalkatrész-töredékek vagy egyéb fémrészecskék kimutatására. A detektálás közvetlenül a mozgó soron történik, a termelés megszakítása nélkül.
Az Ipari táblás fémdetektor METRON 05 ProfiLine egy egyszegmenses lapos detektor, amely szabványos textil- és fóliasorokhoz alkalmas; teljes szélességben észleli a fém jelenlétét, de pontosabb lokalizáció nélkül. A Többszegmenses táblás fémdetektor METRON 04 ProfiLine többszegmenses detektor (3–40 szegmens, egyenként 300 mm), amely lehetővé teszi a szennyeződés pontos helyzetének meghatározását — minimalizálva az elutasított anyag mennyiségét. Az Ipari fémdetektor METRON 07 CI egy szállítószalagba integrált alagútdetektor, amelyet gyorsabb sorokhoz és magasabb higiéniai követelményeket (HACCP, IFS, BRC, SQF) támasztó környezetekhez terveztek.
A METRON 05 és METRON 04 ProfiLine lapos detektorok detektálási szélessége 500-tól 12 000 mm-ig terjed (100 mm-es lépésközzel). A standard anyagsebesség METRON 05 és METRON 04 ProfiLine esetén legfeljebb 10 m/s; a METRON 04 ProfiLine nagysebességű verziójánál legfeljebb 20 m/s, az alagútas METRON 07 CI esetén legfeljebb 30 m/s.
A METRON 04 ProfiLine a detektálási szélességet 300 mm-es szegmensekre osztja; fémrészecske észlelésekor a rendszer pontosan jelzi, melyik szegmensben található. Így nem szükséges az anyag teljes szélességét elutasítani — csak az érintett szakasz áll meg vagy kerül jelölésre, ami csökkenti a hulladékot és az állásidőt.
Igen, a METRON 05 és METRON 04 ProfiLine detektorok vízszintesen és függőlegesen egyaránt telepíthetők, a termelési sor konfigurációjától függően. Modellválasztás előtt konzultációt ajánlunk, hogy az adott üzemhez legmegfelelőbb elrendezést javasoljuk.
A lapos detektorok −10 °C és +50 °C közötti hőmérséklettartományban működnek; a METRON 04 ProfiLine magas hőmérsékletű verziója 120 °C-ig bírja. Az alagútas METRON 07 CI IP 66 / IP 69 K védelmi fokozattal rendelkezik, így ellenáll a nedvességnek és a nagynyomású mosásnak; a lapos detektorok IP 54 fokozatúak. Minden modell vibrációálló és külső elektromos terekkel szemben rezisztens kialakítású.
A teljes projektet kezeljük: helyszíni felmérés, egyedi gyártás, beszerelés, üzembe helyezés és kezelői betanítás. Az AMD 05, AMD 04 és AMD 07 vezérlőegységek akár 500 termékprofil tárolását és felső szintű rendszerekhez való csatlakoztatást tesznek lehetővé; a METRON 07 CI emellett távoli hozzáférést kínál mesuNET, Ethernet és opcionálisan WiFi kapcsolaton keresztül. Az engedélyezett garanciális és garancián túli szerviz a szállítás részét képezi.
