Alagút fémdetektor a fafeldolgozó ipar számára METRON 05 CO

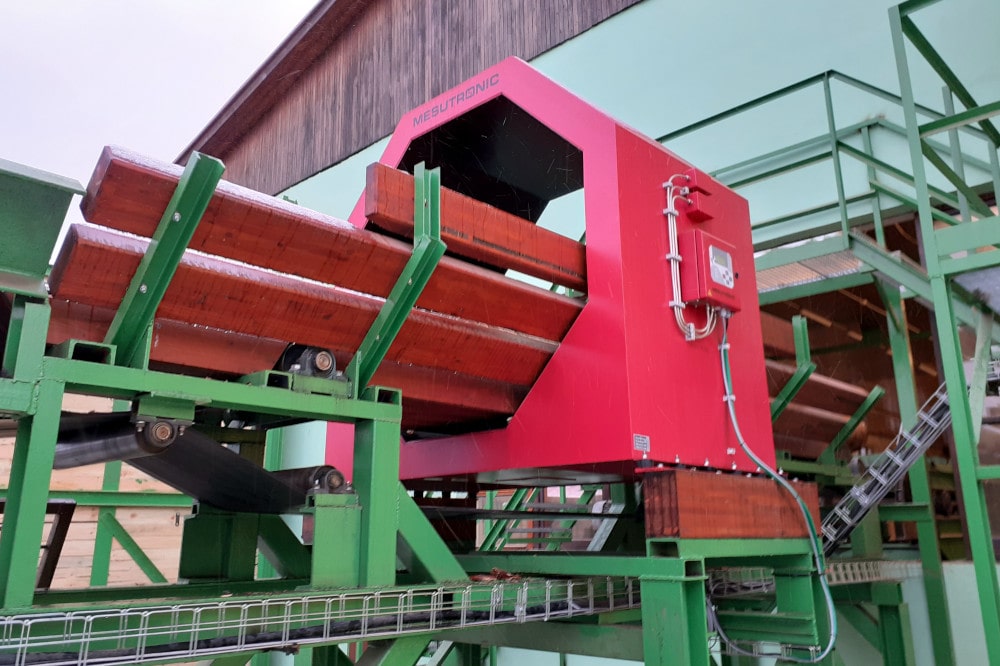

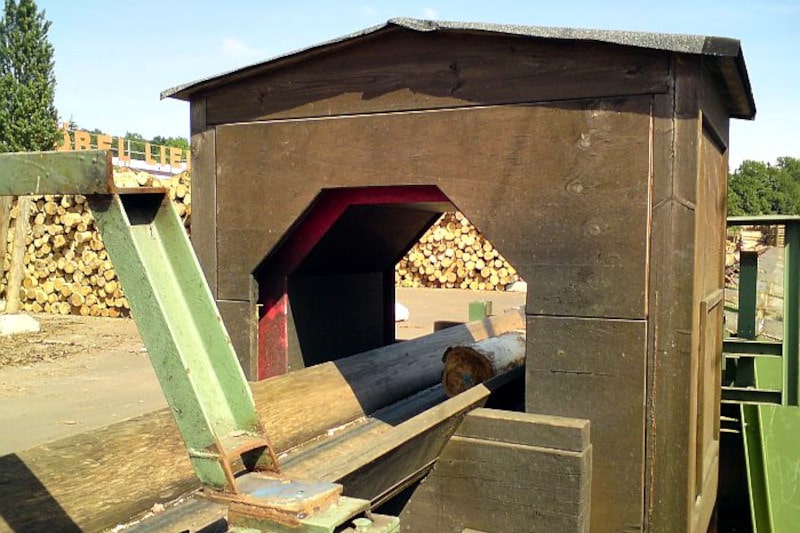

Afafeldolgozó iparban alkalmazott nyolcszögletű METRON 05 CO alagút-fémdetektort leggyakrabban farönkök ellenőrzésére használják. Robusztus alagútdetektor rozsdamentes acél érzékelőfejjel, amely alkalmazkodik a fűrésztelepek nehéz működési körülményeihez.
Az integrált, nagy sebességű többprocesszoros technológia nagy érzékenységet és a fémszennyeződések megbízható észlelését teszi lehetővé nagy, akár 6 m/s-os szállítószalag-sebesség mellett is.Az érzékelő kialakítása lehetővé teszi akár 1600 mm átmérőjű fatörzsek hatékony ellenőrzését!
Az alkalmazott mesuCAGE technológiának köszönhetően a Metal Free (fémmentes) zóna minimálisra csökken, ami megkönnyíti az érzékelő telepítését és működését.
Az alagút fémdetektor a fafeldolgozó ipar számára fő előnyei
- Fémérzékelés fatörzsekben a faipari üzemekben és a fűrésztelepeken.
- Érzékeli az összes szabad és rejtett fémet az anyagban.
- Minimális helyigény a csökkentett „fémmentes” zónának köszönhetően.
- A legmagasabb érzékelési pontosság még a fafeldolgozó üzem zord körülményei között is.
- Hatékony védelem és a fűrészszalag sérülése miatti leállások kiküszöbölése.
A METRON 05 CO fémdetektor vibrációs szállítószalagokhoz:
- Megbízható - funkcionalitásban és fémérzékelésben
- Tartós – technológiában és teljesítményben
- Egyszerű - a telepítésben és a működésben
Mit várhat el tőlünk?
Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.
1.
Jövünk
2.
Felmérjük és megtervezzük
3.
Méretre gyártjuk
4.
Telepítjük
5.
Beüzemeljük és betanítjuk
6.
Autorizált szervízt biztosítunk
Választható felszerelés
A METRON 05 CO fémdetektort számos kiegészítő felszereléssel tudjuk szállítani:
- Figyelmeztető berendezések – jelzőfény, hangjelzés,…
- Lehetőség az eszköz távoli újraindítására
- Szállítószalag vezérlés – szállítószalag hátramenet,…
- A kontamináció vizuális megjelölése - színjelölés, ...
- A szennyezőanyagok eltávolítása - toló , szabadeső berendezés, szennyezett anyag kivágása ,...
- SW módosítások az Ön igényei szerint - adatátvitel, speciális vezérlési műveletek
Speciális kivitelek
Speciális követelményei vannak a fémdetektor kivitelésével kapcsolatban? A leggyakoribb igények a következők:
- Az érzékelőfej és a vezérlőegység háza rozsdamentes acél változatban
- Védettség IP 65
- Színes változat igény szerint
- Speciális tápegység, csatlakozók stb.
- Magas hőmérsékleten is használható változat
- Alutron verzió - nincs téves jel a fémezett fólia esetén - Szabadalom sz. 4342826
Méretek
| A (mm) | B (mm) | C (mm) | F (mm) | Súly (kg) |
|---|---|---|---|---|
| 900 | 1200 | 372 | 800 | 290 |
| 1000 | 1300 | 414 | 900 | 340 |
| 1100 | 1400 | 455 | 900 | 375 |
| 1200 | 1500 | 497 | 900 | 410 |
| 1300 | 1600 | 538 | 1000 | 460 |
| 1400 | 1700 | 580 | 1000 | 495 |
| 1500 | 1800 | 621 | 1000 | 530 |
| 1600 | 1900 | 662 | 1100 | 580 |
Metal free (fémmentes) zóna - MFZ
A fémdetektor megfelelő működéséhez elengedhetetlen, hogy a detektornyílás közvetlen közelében ne legyenek állandó (pl. szállítószalag szerkezet, szállítószalag burkolat) vagy mozgatható fémek (pl. szállítógörgők). Ezért minden detektornál meg kell határozni egy MFZ-t, amely nem tartalmazhat mozgó vagy mozdulatlan fémeket. A fémdetektor apertúráját a fémmentes zóna közepén kell elhelyezni. Ha betartja az MFZ-t az érzékelő telepítésekor, megakadályozza a hamis jelzéseket, a termékek téves elutasítását és hozzájárul az érzékelő megfelelő működéséhez.
Lépjen kapcsolatba velünk – segítünk kiszámítani az MFZ-t a mozgó és az állandó fémekre.
Ennek a fémdetektornak az a nagy előnye, hogy nincs szükség fémmentes zónára.
A detektor érzékenysége
A detektor érzékenysége számos paramétertől függ, például a nyílás méreteitől (minél kisebb a nyílás magassága, annál nagyobb a detektor érzékenysége), a szállítószalag sebességétől, a termék sűrűségétől, hőmérsékletétől, páratartalmától stb.
Annak érdekében, hogy ki tudja választani az alkalmazásához legmegfelelőbb fémdetektort a szükséges érzékenységgel, javasoljuk, hogy kérjen anyagvizsgálatot. Ezeket a teszteket ingyenesen elvégezzük. Kérjük, vegye fel velünk a kapcsolatot és mi megszervezzük a tesztek elvégzését az Ön által küldött anyagminta alapján.
A METRON 05 D detektor érzékenységi diagramja: (érvényes LB 1,5 x LH)
AMD 05 vezérlőegység
A minőségi vezérlőegység elengedhetetlen minden detektor megfelelő működéséhez. Vezérlőegységünk gyártásakor nagy hangsúlyt fektetünk a magas minőségi kidolgozásra és a felhasznált alkatrészekre.
A végeredmény egy stabil vezérlőegység sokféle funkcióval (ezek közül csak néhányat említünk):
- Automatikus termékbeállítás interferencia-elnyomással és automatikus érzékenység-kalibrációval
- Digitális jelszűrés a maximális stabilitás érdekében nehéz környezetben
- A rendszer megfelelő működésének ellenőrzése
- Érintővezérlés – modern dizájn
- Egyszerű 4 gombos intuitív kezelés – elengedhetetlen az érzékelő működtetéséhez
- 5 soros LCD kijelző
- Akár 500 termék beállításainak mentése a memóriába
- Távoli csatlakozási lehetőség - diagnosztika, paraméter váltás, SW frissítés
A készlet tartalma
A METRON 05 CO detektor a következő elemeket tartalmazza:
- Érzékelő fej
- Vezérlőegység
- Csatlakozó kábelek
- Használati útmutató
- Tápellátás: 100 – 240 V AC, 50/60 Hz
- Teljesítmény: max. 50 W
- Védettség: IP54
- Min. üzemi hőmérséklet: -10 °C
- Max. üzemi hőmérséklet: + 50°C
- Relatív páratartalom: 0-95 % (kondenzáció nélkül)
- Max. szállítószalag sebesség, amellyel megbízhatóan érzékeli a fémeket: 1,5 m/s (nagyobb sebesség egyedi kérésre).
- Tápkábel: 1,8 m csatlakozóval
