Ipari csővezeték fémdetektor P-TRON 05 GM V2
A P-TRON 05 GM V2 csővezetékes fémdetektor a csővezetékeken keresztül vákuummal vagy nyomás alatt szállított ömlesztett anyagok fémrészecskéinek kimutatására szolgál. Függőleges és vízszintes csövekbe történő beépítésre szolgál. Rozsdamentes acélból készült, maximális hangsúlyt fektetve a higiénikus kialakításra.
A kifinomult érzékelési technológiának köszönhetően ez a detektor immunis a külső interferencia ellen, ami lehetővé teszi a 0,4 mm-es fémek észlelését! Alapkivitelben 38 – 200 mm átmérőjű bemeneti nyílással szállítjuk. A standard változat 0,5 – 8,0 mm-es anyagokhoz készült, opcionálisan 0,0 mm-től por anyagokhoz is kínálunk változatot.
A detektor nagy sebességű selejtező csappantyúval van felszerelve, amely lehetővé teszi a szennyeződések nagyon precíz eltávolítását és minimalizálja a jó termék veszteségét. Az ultragyors, 50 ms -os kapcsolási időnek köszönhetően már 30 m/s sebességnél is megbízhatóan észleli és eltávolítja a szennyeződéseket.
A telepítés nagyon egyszerű - nincs szükség fémmentes zónára.
Ez az érzékelő erős AMD 05 vezérlőegységgel van felszerelve, amely számos fejlett funkcióval rendelkezik, mint például az automatikus termékbeállítás, az automatikus kalibrálás vagy a rendszer digitális szűrése. Az egység 5 soros LCD kijelzővel van felszerelve és 4 ergonomikus gombbal vezérelhető. Működése egyszerű és intuitív.
Az csővezeték fémdetektor fő előnyei
- Fémdetektor pneumatikus szállításhoz.
- Automatikusan felismeri és elválasztja az anyagban lévő összes szabad és rejtett fémet.
- Ellenáll a külső interferenciának.
- Nagyon pontos és megbízható fémérzékelés.
- Abrazív anyagokhoz vagy robbanásveszélyes környezetekhez speciális változat szállításának lehetősége ATEX tanúsítvánnyal.
A detektor működésének elve
A P-TRON sorozat fémdetektorai telepíthetők olyan csövekbe, ahol az ömlesztett anyagot pneumatikus csővezetékben szálllítják. A vizsgált anyag áthalad az érzékelő tekercsen. Ha az anyag fémszennyeződéssel szennyezett, a tekercs érzékeli ezt a fémet és jelet küld a selejtező szelep kinyitására. A fémszennyeződés és az anyag egy része a rossz anyag lerakóba kerül. Ezután a csappantyú automatikusan visszatér eredeti helyzetébe. Az érzékelő működése, beleértve a szennyeződések eltávolítását is, teljesen automatikus.
Köszönhetően a nagy sebességű selejtező csappantyúnak működése nagyon gyors és precíz, ami minimalizálja a jó anyagveszteséget. Az anyag kidobásának ideje állítható.
Vízszintes telepítés

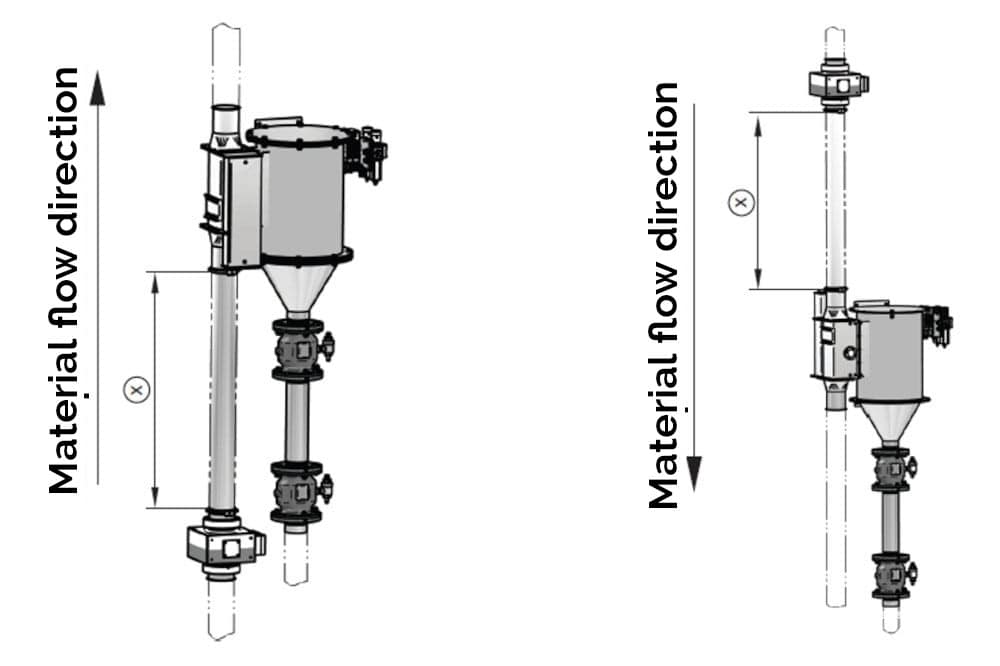

Vertikální instalace
A P-TRON 05 GM V2 csővezetés fémdetektor :
- Megbízható - funkcionalitásban és fémérzékelésben
- Tartós - technológiát és teljesítményt
- Megfelelő - tervezésben és adatkezelésben
Mit várhat el tőlünk?
Gondoskodunk projektjéről az elejétől a végéig. Az együttműködés nálunk a rendeléssel nem ér véget. A szeparátor teljes élettartama alatt teljes körű támogatást nyújtunk Önnek.
1.
Jövünk
2.
Felmérjük és megtervezzük
3.
Méretre gyártjuk
4.
Telepítjük
5.
Beüzemeljük és betanítjuk
6.
Autorizált szervízt biztosítunk
Választható felszerelés
A P-TRON 05 GM V2 detektort számos kiegészítő felszereléssel tudjuk szállítani:
- Figyelmeztető berendezések – jelzőfény, hangjelzés,…
- Eliminációs ciklus számláló
- mesuSET – detektorvezérlés laptopon keresztül, lásd Pharmatron 07HQ
- mesuNET - az eszköz távoli elérésének lehetősége, lásd: PHarmatron 07HQ
Speciális kialakítás
Speciális követelményei vannak a fémdetektor kialakításával kapcsolatban? A leggyakoribb igények a következők:
- Integrált vezérlőegység
- Színes kialakítás igény szerint
- Változat robbanásveszélyes környezethez
- Nagyobb tartály a szennyeződések számára
- Rozsdamentes acélból készült kiütőszelep
- Kiürítő csappantyú porszerű anyagokhoz
Lépjen kapcsolatba velünk – megoldást kínálunk közvetlenül az Ön számára
Méretek
P-TRON 05 GM V2 H – vízszintes beépítés
| Ø A | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | Ø H (mm) | K (mm) | L (mm) | M (mm) | Ø N (mmp | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Méret 1 | 38, 45, 50, 55, 60 | 398 | 480 | 1286 | 350 | 175 | 60 | 187 | 90 | 160 | 11,5 |
| Méret 2 | 60, 70, 75, 80 | 340 | 430 | 1410 | 350 | 175 | 89 | 187 | 98 | 160 | 11,5 |
| Méret 3 | 85 / 100 / 120 | 660 / 296 / 310 | 669 | 1447 | 453 | 235 | 89 | 200 | 96 | 170 | 13 |
| Méret 4 | 150 / 200 | 380 / 450 | 1055 / 915 | 3040 | 690 | 345 | 200 | 250 | 340 | 350 | 13 |
P-TRON 05 GM V2 V UP – függőleges beépítés
| Ø A | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | Ø H (mm) | K (mm) | L (mm) | M (mm) | Ø N (mmp | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Méret 1 | 38, 45, 50, 55, 60 | 398 | 340 | 1500 | 350 | 175 | 60 | 473 | 246 | 160 | 11,5 |
| Méret 2 | 60, 70, 75, 80 | 480 | 430 | 1620 | 350 | 175 | 89 | 473 | 250 | 160 | 11,5 |
| Méret 3 | 85 / 100 / 120 | 430 / 296 / 310 | 669 | 1630 | 453 | 235 | 89 | 538 | 324 | 170 | 13 |
| Méret 4 | 150 / 200 | 380 / 450 | 1055 / 915 | 2873 | 690 | 345 | 200 | 250 | 520 | 350 | 13 |
P-TRON 05 GM V2 V DOWN – függőleges beépítés
| Ø A | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | Ø H (mm) | K (mm) | L (mm) | M (mm) | Ø N (mmp | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Méret 1 | 38, 45, 50, 55, 60 | 398 | 340 | 1500 | 350 | 175 | 60 | 473 | 246 | 160 | 11,5 |
| Méret 2 | 60, 70, 75, 80 | 480 | 430 | 1620 | 350 | 175 | 89 | 473 | 250 | 160 | 11,5 |
| Méret 3 | 85 / 100 / 120 | 430 / 296 / 310 | 669 | 1630 | 453 | 235 | 89 | 538 | 324 | 170 | 13 |
| Méret 4 | 150 / 200 | 380 / 450 | 1055 / 915 | 2873 | 690 | 345 | 200 | 250 | 520 | 350 | 13 |
Más magasságú, nyílás átmérőjű, keretes stb. szabadeséses fémdetektort is tudunk szállítani az Ön igényeinek megfelelően.
Lépjen kapcsolatba velünk – elkérjük Öntől a szükséges módosítások specifikációját, amely alapján pontosan az Ön igényeinek megfelelő ajánlatot készítünk.
A detektor érzékenysége
A detektor érzékenysége számos paramétertől függ, például a nyílás méreteitől (minél kisebb a nyílás átmérője, annál nagyobb a detektor érzékenysége), az anyag sebességétől, a termék sűrűségétől, hőmérsékletétől, páratartalmától stb.
Annak érdekében, hogy ki tudja választani az alkalmazásához legmegfelelőbb fémdetektort a szükséges érzékenységgel, javasoljuk, hogy kérjen anyagvizsgálatot. Ezeket a teszteket ingyenesen elvégezzük. Kérjük, vegye fel velünk a kapcsolatot és mi megszervezzük a tesztek elvégzését az Ön által küldött anyagminta alapján.
A P-TRON 05 GM V2 detektor érzékenységi táblázata
| Modell | P-TRON 05 GM V2 38 | P-TRON 05 GM V2 45 | P-TRON 05 GM V2 50 | P-TRON 05 GM V2 55 | P-TRON 05 GM V2 60 | P-TRON 05 GM V2 65 | P-TRON 05 GM V2 70 | P-TRON 05 GM V2 75 | P-TRON 05 GM V2 80 | P-TRON 05 GM V2 100 | P-TRON 05 GM V2 120 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A nyílás átmérője (mm) | 38 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 100 | 120 |
| Fe golyó (mm) | 0,4 | 0,5 | 0,6 | ||||||||
| NonFe golyó (mm) | 0,5 | 0,7 | 0,7 | ||||||||
| SS golyó (mm) | 0,8 | 0,9 | 1,0 | ||||||||
AMD 05 vezérlőegység
A minőségi vezérlőegység elengedhetetlen minden detektor megfelelő működéséhez. Vezérlőegységünk gyártásakor nagy hangsúlyt fektetünk a magas minőségi kidolgozásra és a felhasznált alkatrészekre.
A végeredmény egy stabil vezérlőegység sokféle funkcióval (ezek közül csak néhányat említünk):
- Vezérlőegység beépített állítható tápegységgel a megbízható teljesítmény és az egyszerű szerviz érdekében
- Automatikus termékbeállítás interferencia-elnyomással és automatikus érzékenység-kalibrációval
- Digitális jelszűrés a maximális stabilitás érdekében nehéz körülmények között is
- A keskeny érzékelési zóna garantálja a fémek pontos elhelyezkedését az érzékelési mezőben és ezáltal a pontos észlelést
- A rendszer megfelelő működésének ellenőrzése
- Érintővezérlés - 4 ergonomikus gombbal
- 5 soros megvilágított LCD kijelző
- Akár 500 termék beállításainak tárolása a memóriában
A készlet tartalma
A P-TRON 05 GM V2 detektor a következő elemeket tartalmazza:
- Érzékelő fej
- Vezérlőegység
- Elválasztó egység
- Csatlakozó kábelek
- Használati útmutató
- Tápellátás: 100 – 240 V AC, 50/60 Hz
- Teljesítmény: max.50 W
- Védettség: IP66
- Min. üzemi hőmérséklet: -10 °C
- Max. üzemi hőmérséklet: + 50°C
- Relatív páratartalom: 0-95 % (kondenzáció nélkül)
- Szállítási sebesség: 0,5 – 30 m/sec
- Szükséges légnyomás: 6 – 10 bar
- Sűrített levegő fogyasztás: 0,2 l leválasztásonként
- Anyag: 0,5 – 8,0 mm átmérőjű
- Anyag ( por opció ): 0,0-2,0 mm
- Tápkábel: 1,8 m csatlakozóval
